تجزیه و تحلیل فناوری کامیون یدک‌کش سنگین HOWO

▶ کامیون یدک‌کش سنگین HOWO چیست؟

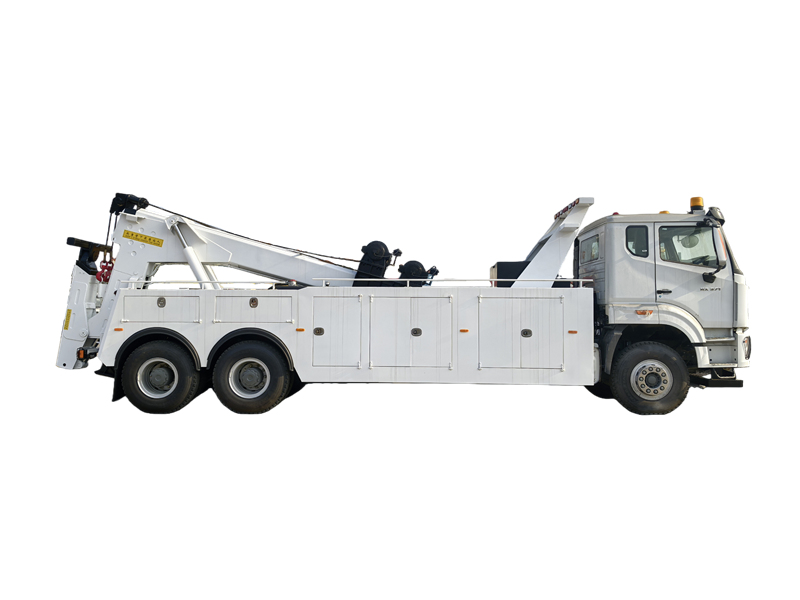

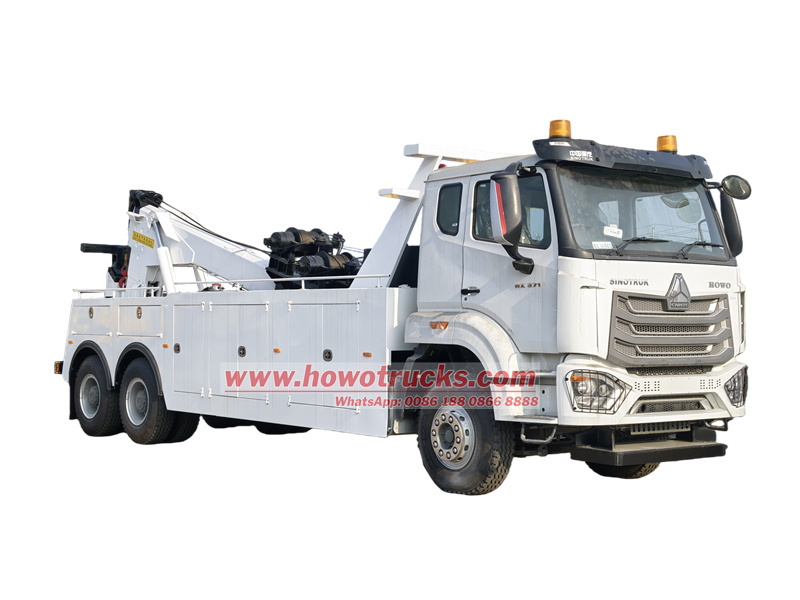

کامیون یدک‌کش سنگین هوو (HOWO Heavy-Duty Wrecker Tow Truck) یک وسیله نقلیه ویژه رایج است که در امداد و نجات جاده‌ای مورد استفاده قرار می‌گیرد و دارای قابلیت‌های بلند کردن و یدک‌کشی می‌باشد. این وسیله نقلیه از شاسی مخصوص یدک‌کش هوو بهره می‌برد که ظرفیت بار آن 39٪ بیشتر از شاسی‌های معمولی، عملکرد یدک‌کشی فوق‌العاده و قابلیت عبور بهتری دارد. بوم بالابر U شکل آن با عملکرد تلسکوپی طراحی شده است. این وسیله نقلیه می‌تواند به اتصالات کاری مختلفی مجهز شود که عملکردهای مختلفی مانند بلند کردن، یدک‌کشی، حمل و نقل و کشیدن را امکان‌پذیر می‌سازد. این وسیله نقلیه به طور گسترده برای نجات وسایل نقلیه بزرگی که واژگون شده‌اند، از جاده خارج شده‌اند یا در گودال‌ها افتاده‌اند، کاربرد دارد.

شاسی	هوو NX 6×4
موتور	موتور دیزل WD615.47، 371 اسب بخار
حداکثر ظرفیت بالابری	۱۶۰۰۰ کیلوگرم
ظرفیت بالابری کاملاً توسعه یافته	۱۰۰۰۰ کیلوگرم
حداکثر ظرفیت بالابری بوم	۳۰۰۰۰ کیلوگرم
حداکثر ارتفاع بالابری بوم	۵۲۶۰ میلی‌متر
تعداد وینچ‌ها	2
نیروی کشش وینچ	۲۰۰ کیلونیوتن

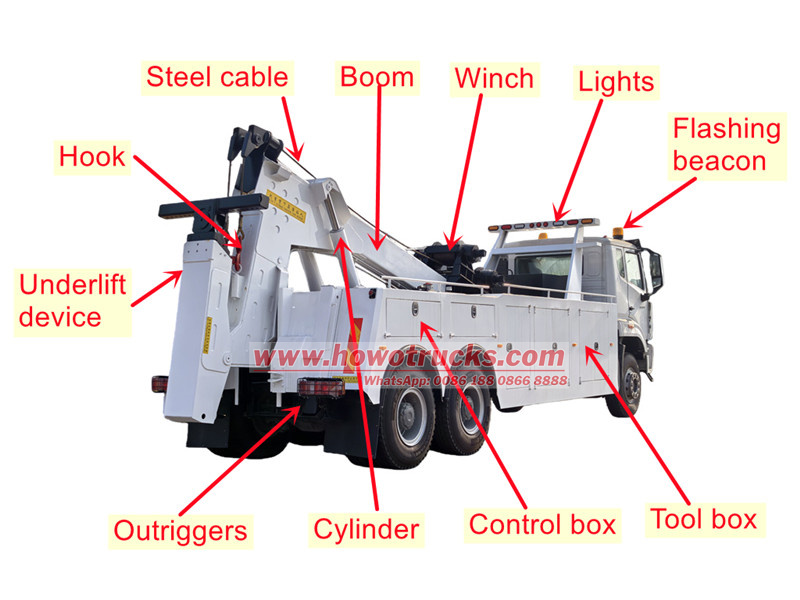

▶ ساختار کامیون یدک‌کش نجات سنگین HOWO

یدک‌کش سنگین HOWO NX عمدتاً از شش جزء اصلی تشکیل شده است: شاسی، مکانیزم بالابر، مکانیزم بازوی یدک‌کش، مکانیزم لافینگ، سیستم هیدرولیک و سیستم کنترل.

• شاسی: بر اساس شاسی مخصوص کشنده HOWO NX، ظرفیت تحمل بار و توان خروجی را فراهم می‌کند.

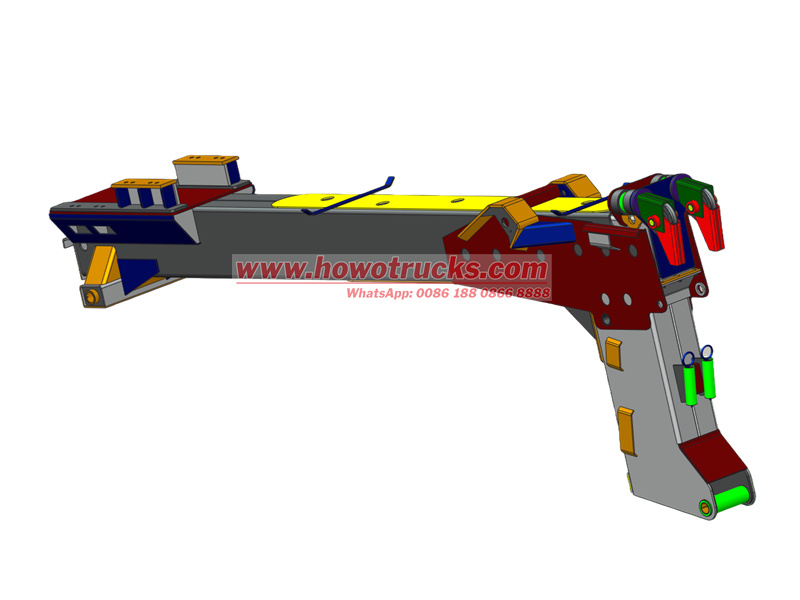

• مکانیزم بالابر: شامل وینچ، بوم و قلاب است که برای بلند کردن قسمت جلو یا شاسی یک وسیله نقلیه از کار افتاده استفاده می‌شود.

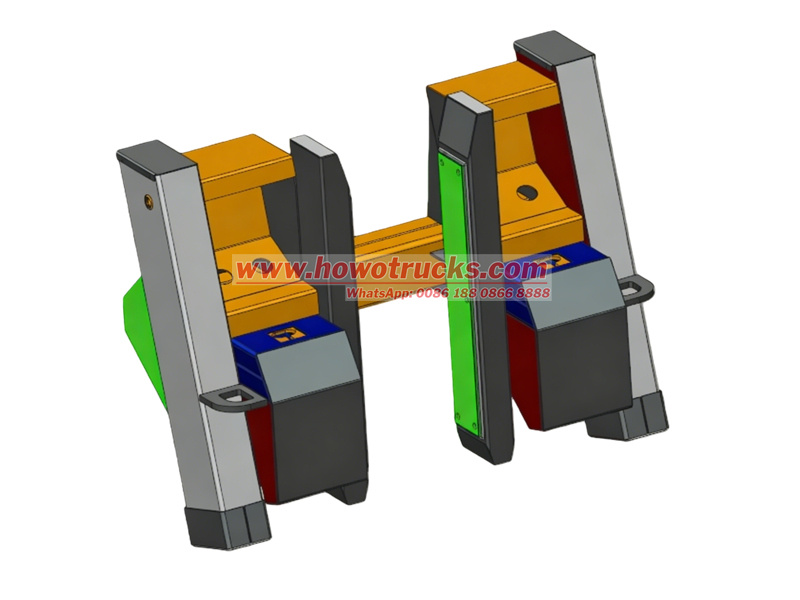

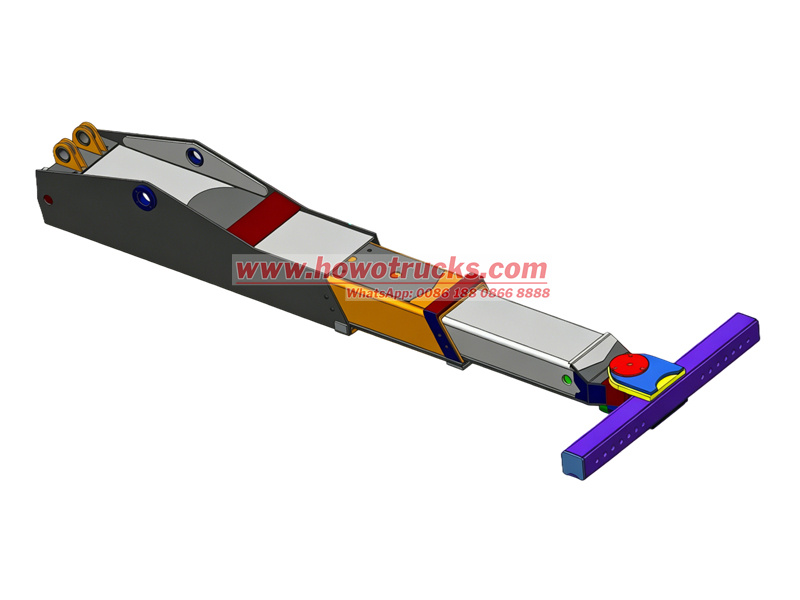

• مکانیزم بالابر زیرین: بازوی یدک‌کش تلسکوپی چندبخشی، مجهز به گیره‌های چرخ L شکل یا اتصالات چنگالی برای بلند کردن مستقیم چرخ‌ها یا محورها، با ابزارهای اتصال در انتها برای محکم کردن چرخ‌ها.

• مکانیزم لافینگ: این دستگاه که توسط سیلندر هیدرولیکی هدایت می‌شود، زاویه و ارتفاع بوم و بازوی یدک‌کش را برای موقعیت‌یابی دقیق و متعادل‌سازی بار تنظیم می‌کند.

• سیستم هیدرولیک: متشکل از یک پمپ با نیروی محرکه (PTO)، شیر چند راهه جهت‌دار، سیلندرهای هیدرولیک و مخزن که نیرو را برای همه مکانیزم‌ها فراهم می‌کند.

• سیستم کنترل: از یک دسته جانبی یا کنترل از راه دور برای به کار انداختن شیر چند راهه استفاده می‌کند و حرکات بلند کردن، یدک‌کشی و بالا کشیدن را هماهنگ می‌کند.

▶ طراحی یدک‌کش نجات سنگین HOWO
