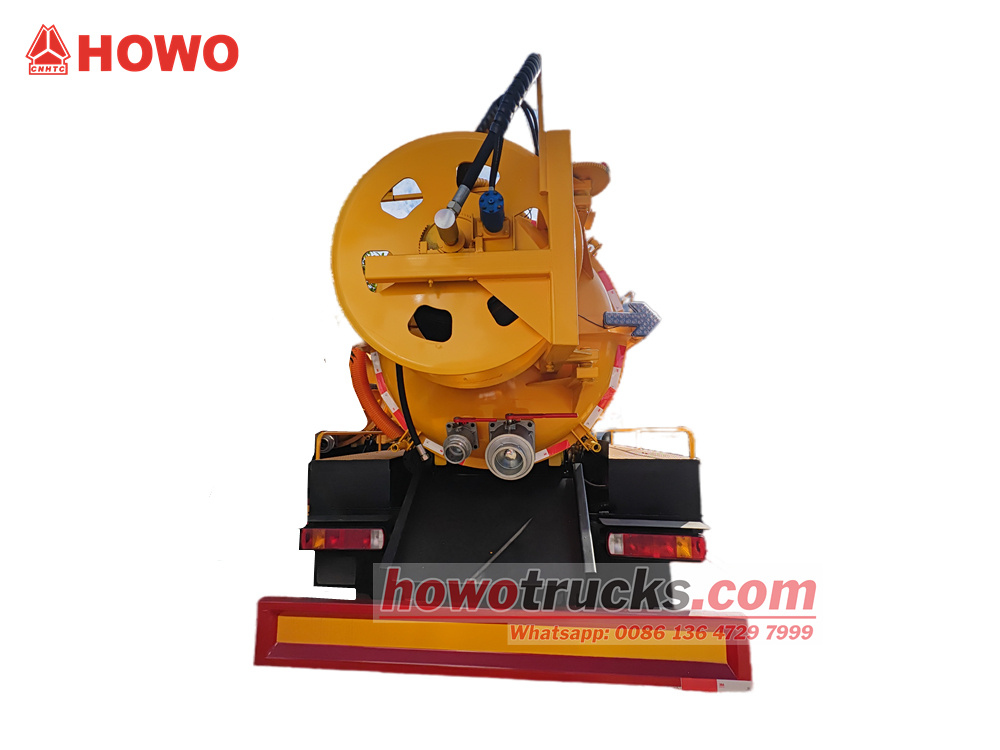

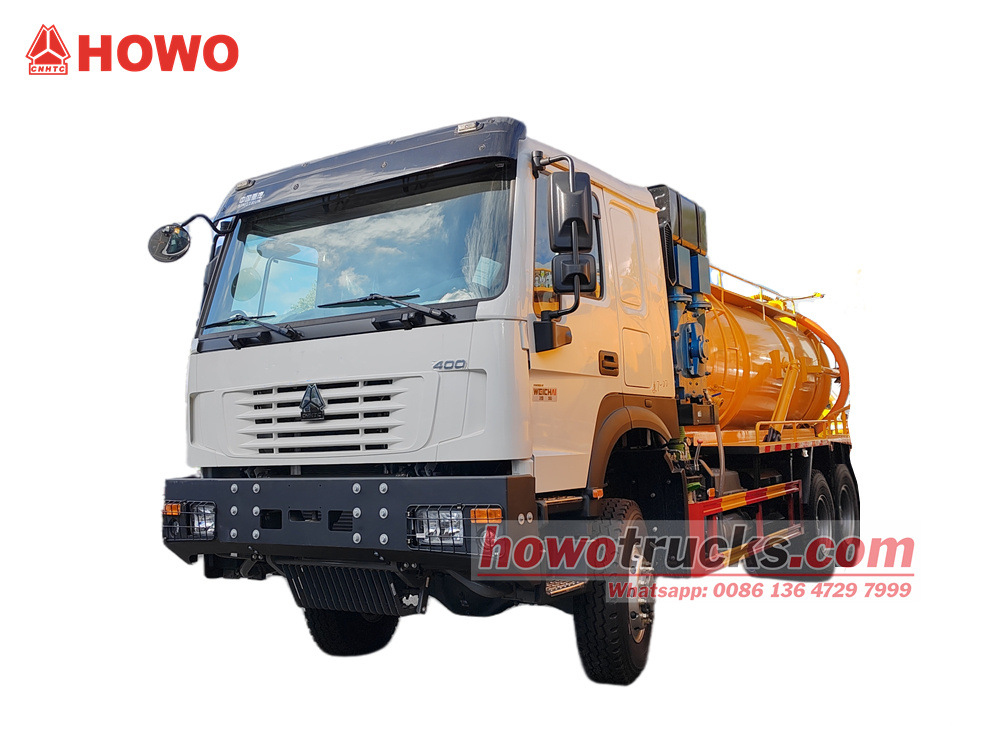

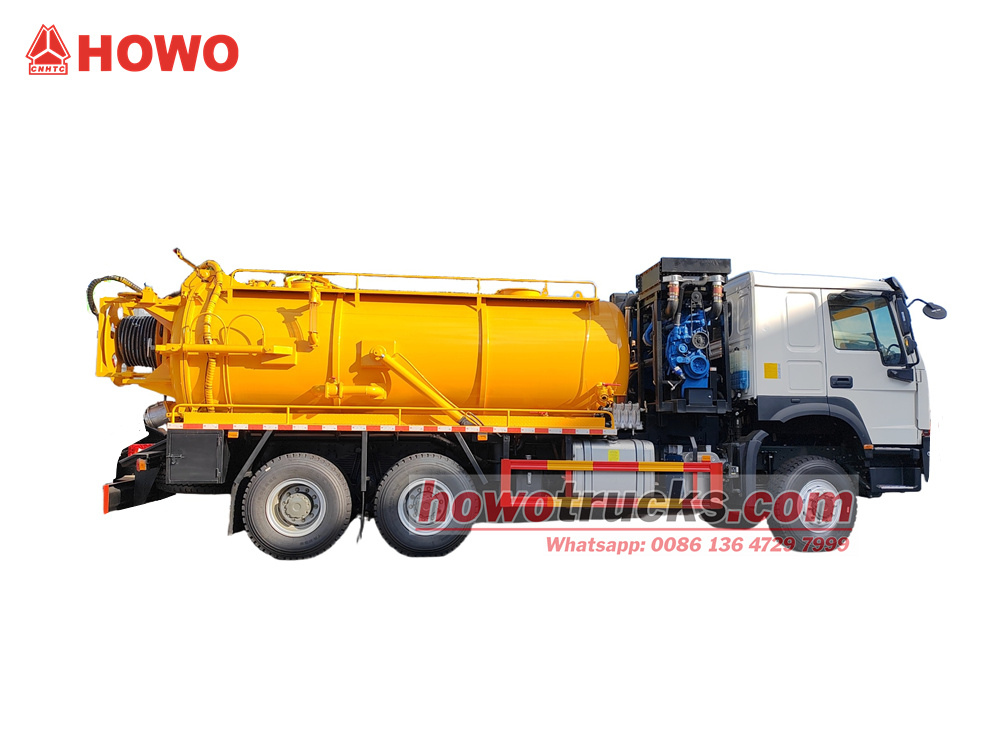

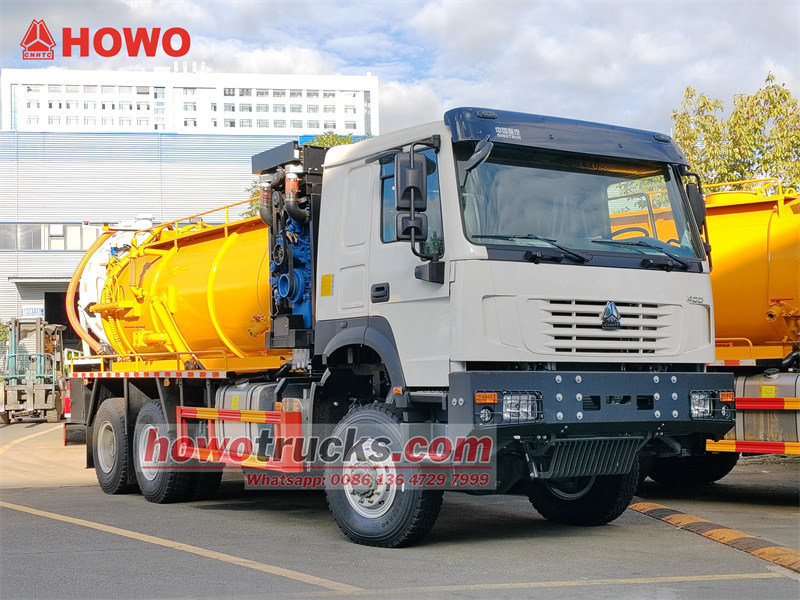

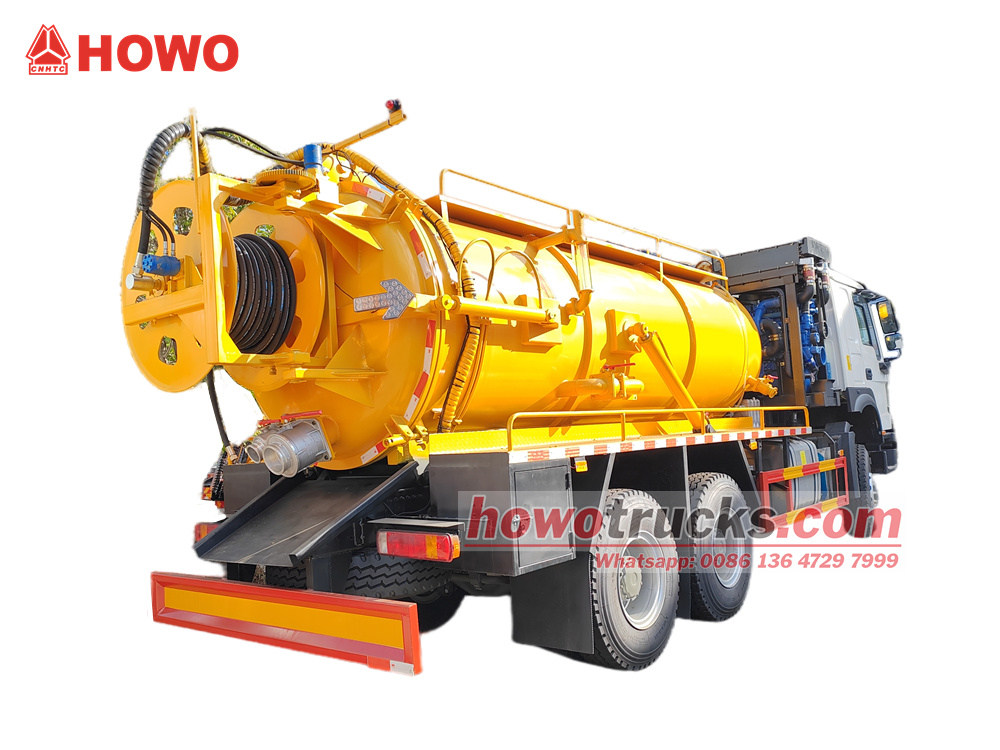

خودروی لایروبی ترکیبی HOWO 6X6 با ظرفیت ۱۲ سیبیام بر اساس شاسی تمام چرخ محرک Sinotruk HOWO 6x6 اصلاح شده است. این خودرو دارای نیم کابین، فاصله بین دو محور ۴۳۰۰ میلیمتر + ۱۴۰۰ میلیمتر است و به موتور Weichai WP10H400E62 Euro 6 با قدرت ۴۰۰ اسب بخار و گیربکس ۱۰ سرعته HW19710 مجهز شده است. این خودرو به یک مخزن فاضلاب ۱۰ متر مکعبی و یک مخزن آب تمیزکننده ۲ متر مکعبی مجهز شده است که هر کدام دارای محفظههای جداگانهای هستند.
خودروی مکش فاضلاب Howo مجهز به مخزن روغن هیدرولیک، شیر تخلیه، پمپ خلاء گردش آب SK-15، لوله مکش و تخلیه فاضلاب، پمپ تمیزکننده فشار قوی، قرقره تمیزکننده فشار قوی، جداکننده بخار آب، جداکننده نفت و گاز، پنجره مشاهده سطح مایع و نردبان است.
ظرفیت کاری :
12cbmنوع کابین :
Howo one and half cabinسیستم درایو :
6x6,LHDفاصله بین دو محور (میلیمتر) :
4300+1400مخصوص موتور :
400HP/WP10H400E62جعبه دنده :
HW 19710 10-speed,manualمحور جلو (کیلوگرم) :
7000محور عقب (کیلوگرم) :
1800(2 axles)
سازنده:CSگروه کامیونها با مسئولیت محدود
ما یک تولید کننده حرفه ای وسایل نقلیه ویژه هستیم،
کاملاً نو و۱۰۰٪کیفیتتضمین شده.
▶۱. معرفی محصول:

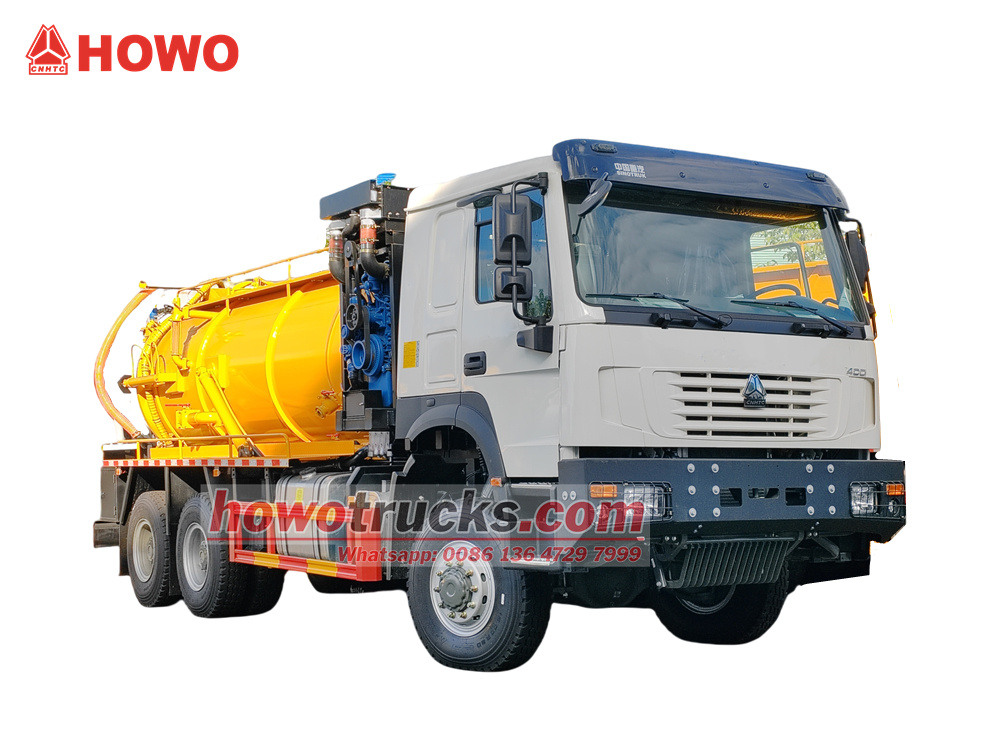

هوو 6x6 ترکیبی وکیوم جت خودرو برای لایروبی لولههای شهری، تخلیه فاضلاب و عملیات تمیزکاری با فشار بالا طراحی شده است. این دستگاه مجهز به موتور Weichai با قدرت ۴۰۰ اسب بخار و گیربکس ۱۰ سرعته است که قدرت قدرتمندی را ارائه میدهد. این وسیله نقلیه دارای یک سیستم یکپارچه ۱۰ متری است.³ مخزن فاضلاب و یک مخزن ۲ متری³ مخزن آب تمیز، هر کدام با محفظههای جداگانه. مجهز به پمپ خلاء گردش آب SK-15، پمپ تمیزکننده فشار بالا و یک قرقره، عملیات مکش فاضلاب، زهکشی و شستشوی لوله را به طور مؤثر انجام میدهد. این وسیله نقلیه عملکردهای مکش فاضلاب، زهکشی و شستشوی فشار بالا را ادغام میکند و آن را برای شرایط جادهای پیچیده و عملیات با شدت بالا مناسب میسازد و قابلیت حرکت در همه زمینها و عملکرد کارآمد را ارائه میدهد.
▶دوم. محصولویژگیها:
۱. سازگاری با همه نوع زمین: سیستم انتقال قدرت ۶x۶ + شاسی با ارتفاع زیاد از سطح زمین، به راحتی از پس سناریوهای پیچیدهای مانند سیل شهری و جادههای کوهستانی برمیآید.
۲. وسیله نقلیه چند منظوره: مکش یکپارچه فاضلاب، زهکشی و شستشوی فشار بالا، هزینههای سرمایهگذاری تجهیزات را کاهش میدهد.
۳. عملکرد کارآمد: طراحی محفظه + پمپ خلاء پرقدرت و پمپ تمیزکننده فشار بالا، چرخههای عملیاتی را کوتاه کرده و راندمان تک-تریپ را بهبود میبخشد.
۴. قابل اعتماد و بادوام: شاسی Sinotruk HOWO + موتور ویچای با سیستم انتقال قدرت طلایی، نرخ خرابی پایین و نگهداری آسان را تضمین میکند.
▶۲. محصولمشخصات:
| هوو ۶x۶کامیون تخلیه فاضلاب با جت آب هیدرولیکی | ||||
| عمومی | برند خودرو | کامیونهای سیاس | ||
| مدل خودرو | CS5250GXH | |||
| برند شاسی | ایسوزو | |||
| ابعاد کلی | ۹۳۵۰ * ۲۵۵۰ * ۳۹۳0 میلیمتر | |||
| وزن ناخالص / وزن خالص | ۲۵۰۰۰ کیلوگرم / ۱۲۵۰۰ کیلوگرم | |||
| بارهای محوری | 7000/18000 (گروه دو محوره) | |||
| کابین | ظرفیت کابین | کابین شاسی SINOTRUK HOWO 6X6، یک و نیم ردیف، با تهویه مطبوع، USB، کمک در رفع نقص | ||
| موتور | نوع سوخت | ۶ سیلندر خطی، تزریق مستقیم سوخت، خنکشونده با آب، چهار زمانه، توربوشارژ و خنکشونده داخلی، ریل مشترک فشار قوی با کنترل الکترونیکی، Hi+SC | ||
| برند | ویچای | |||
| مدل | WP10H400E62 | |||
| قدرت | 400 اسب بخار/ ۲۹۴ کیلووات | |||
| سرعت نامی | ۱۹۰۰ دور در دقیقه | |||
| حداکثر گشتاور | ۱۹۰۰ نیوتن متر | |||
| حداکثر سرعت گشتاور | ۱۲۰۰-۱۳۰۰ دور در دقیقه | |||
| جابجایی | ۹.۵ لیتر | |||
| استاندارد انتشار | یورو 2 | |||
| شاسی | نوع درایو | 6x6, چپ رانندگی با دست | ||
| انتقال | HW19710 ۱۰ سرعته، دستی | |||
| فاصله بین دو محور | ۴۳۰۰+۱۴۰۰ میلیمتر | |||
| تعداد محور | 3 | |||
| مشخصات تایر | ۱۲.۰۰R20 | |||
| شماره تایر | 10 لاستیک و ۱ لاستیک زاپاس | |||
| حداکثر سرعت | 8۵ کیلومتر در ساعت | |||
| رنگ | رنگ متالیک | |||
| روبنا | تانک | ظرفیت مخزن | 10۰۰۰ لیتر مخزن فاضلاب، مخزن آب تمیزکننده ۲۰۰۰ لیتری | |
| جنس مخزن | فولاد کربنی | |||
| پمپ خلاء | فشار بالا خلاء پمپ | پمپ وکیوم گردش آب YIFENG مدل SK-15 | ||
| حداکثر فشار | 8000 پاسکال | |||
| نرخ پمپاژ | ۱۵ متر³/دقیقه | |||
| سطح خلاء(-450 میلیمتر جیوه) پقلاده زدن نرخ | ۱۳.۵ متر³/دقیقه | |||
| زاویه بلند کردن مخزن | ۴۵ درجه | |||
| سرعت نامی | 970 دور در دقیقه | |||
| قدرت | پمپ خلاء | 30 کیلووات | ||
| کمپرسور | ۳۷ کیلووات | |||
| سر مکش | 7m | |||
| نازل ها | مجموعهای از نازلها گنجانده شده است | |||
| پمپ خلاء | بسیار کارآمد، نرخ خلاء ۹3%، مکش و تخلیه سریع، ارتفاع مکش ۶ متر. | |||
| پمپ فشار بالا | نوع | سیلت/SY90-56 | ||
| جریان | 350 لیتر در دقیقه | |||
| فشار | ۱۷ مگاپاسکال | |||
| لوله فشار قوی | خط لوله آب فشار قوی به قطر 30 مترφ19 | |||
| نازل جت | ۱۰ واحد استاندارد با مدلهای مختلف | |||
| درب عقب را میتوان به صورت هیدرولیکی باز کرد تا مواد جامد به طور کامل تخلیه شوند. | ||||
| تمام لوازم جانبی استاندارد: دریچه آدم رو، جعبه ابزار، دفترچه راهنمای انگلیسی..... | ||||
| اختیاری | ** جنس مخزن میتواند از فولاد ضد زنگ باشد. | |||
▶Ⅲ. محصولجزئیات:

پیکربندی شاسی اصلی
۱. نوع انتقال قدرت: ۶x۶ چهار چرخ محرک، مناسب برای شرایط سخت مانند گل، شیب و جادههای ناهموار.

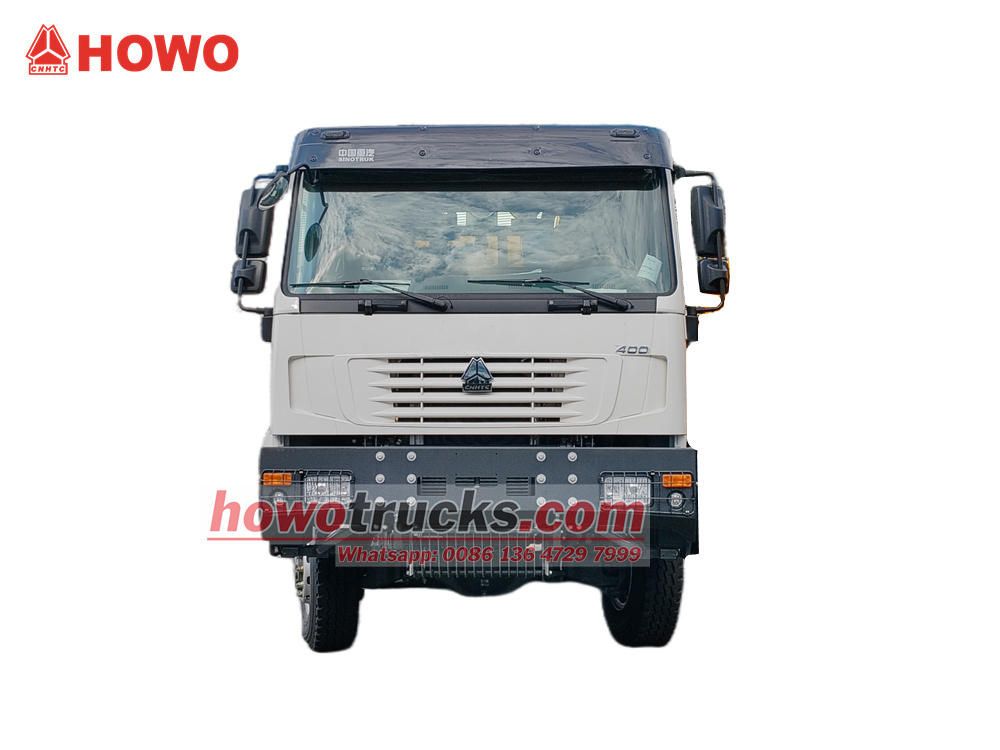

۲. کابین: کابین یک و نیم ردیفه، سه نفره.
۳. فاصله بین دو محور: ۴۳۰۰ + ۱۴۰۰ میلیمتر، طرح دو محوره.
۴. سیستم انتقال قدرت:
موتور: Weichai WP10H400E62، مطابق با استانداردهای آلایندگی یورو ۶، دارای قدرت قدرتمند ۴۰۰ اسب بخار و گشتاور بالا در دور پایین است که برای صعودهای سنگین مناسب است.
گیربکس: گیربکس دستی ۱۰ سرعته HW19710، طیف گستردهای از دندهها و نسبتهای دنده را ارائه میدهد.

سیستم بالاتنه:
بدنه بالایی، هسته اصلی وسیله نقلیه لایروبی ترکیبی است که یک مخزن ۱۲ متر مکعبی و تجهیزات عملیاتی تخصصی مختلف را در خود جای داده است.

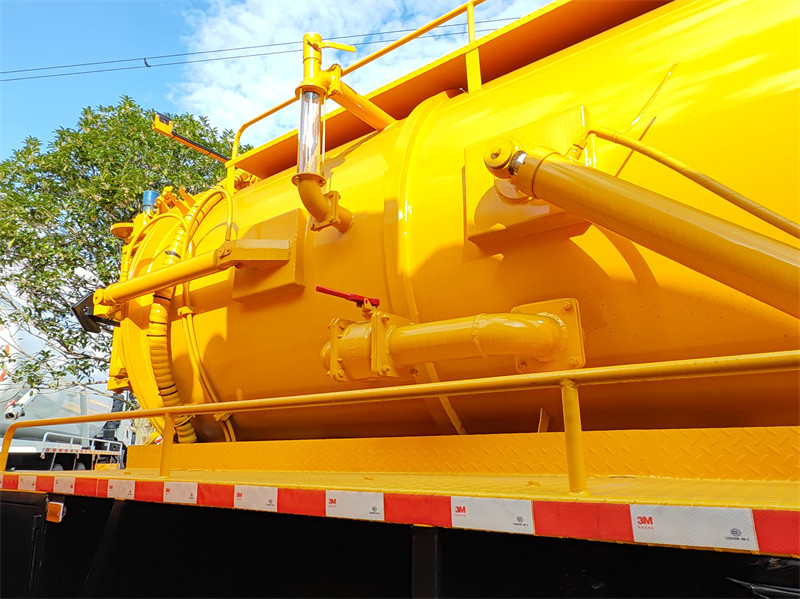

• مونتاژ مخزن:
ظرفیت کل: ۱۲ متر مکعب.
طراحی محفظه جداگانه: از یک مخزن فاضلاب ۱۰ متر مکعبی + یک مخزن آب تمیز ۲ متر مکعبی استفاده میکند. این طراحی، جداسازی دقیق محیطهای تمیز و کثیف را تضمین میکند. مخزن آب تمیز، آب تمیز را برای سیستم تمیزکاری فشار بالا فراهم میکند، در حالی که مخزن فاضلاب، زبالههای بازیافتی را ذخیره میکند. این محفظههای جداگانه از تداخل بین این دو جلوگیری میکنند و به طور قابل توجهی کارایی و راحتی عملیاتی را بهبود میبخشند.

اجزای عملیاتی اصلی:
۱. سیستم مکش خلاء:

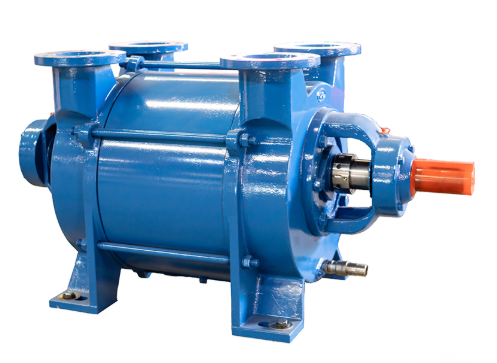

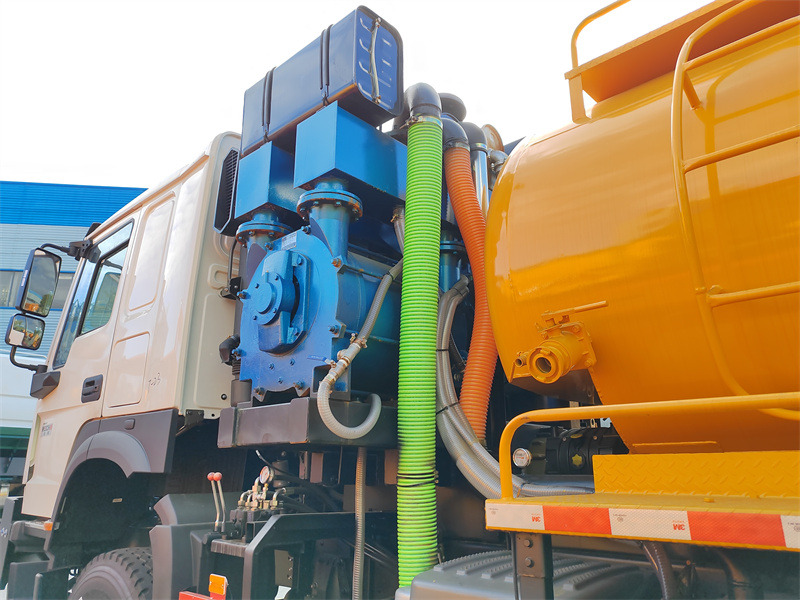

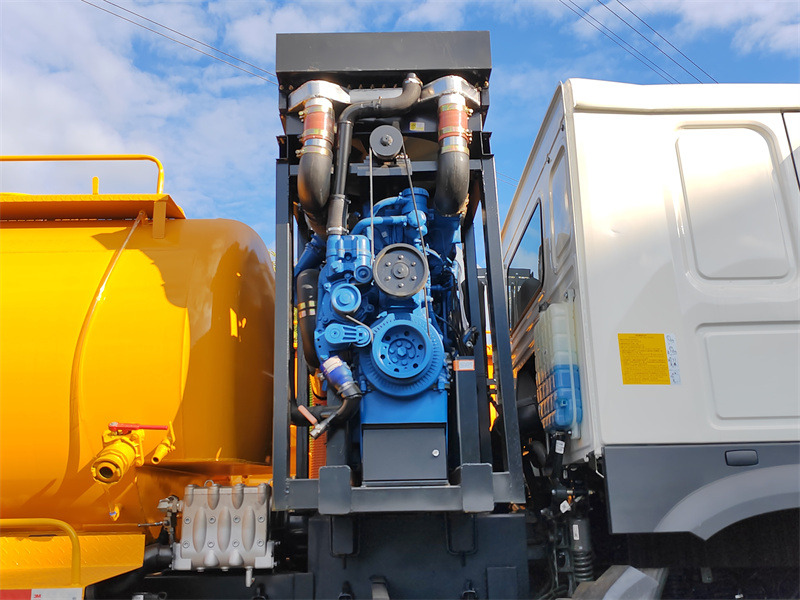

تجهیزات اصلی:پمپ وکیوم گردش آب Yifeng SK-15. با حداکثر ظرفیت مکش ۱۵ متر مکعب³این پمپ با سرعت پمپاژ بالا، خلاء بالا و توانایی تحمل مقادیر کم مایع، کلید استخراج کارآمد فاضلاب است.
سیستمهای کمکی: این دستگاهها که مجهز به جداکننده بخار آب و جداکننده نفت و گاز هستند، رطوبت و غبار روغن را به طور مؤثر از هوای مکش شده جدا میکنند و از پمپ خلاء محافظت کرده و از آلودگی محیط زیست جلوگیری میکنند.
خط لوله مکش: مجهز به لولههای مکش و تخلیه با قطر بزرگ برای اتصال سریع و قابل اعتماد، که استخراج کارآمد را تضمین میکند.



۲. سیستم تمیز کردن با فشار بالا:

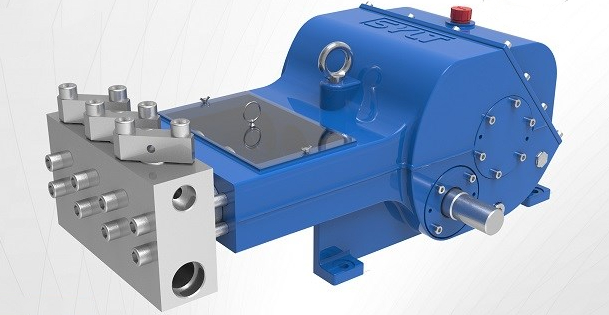

تجهیزات اصلی: پمپ شستشوی فشار قوی SYLT/SY90-56 با دبی 350 لیتر در دقیقه، جریان آب با فشار بسیار بالا را برای بریدن گرفتگیها و شستشوی دیوارههای لوله تولید میکند.

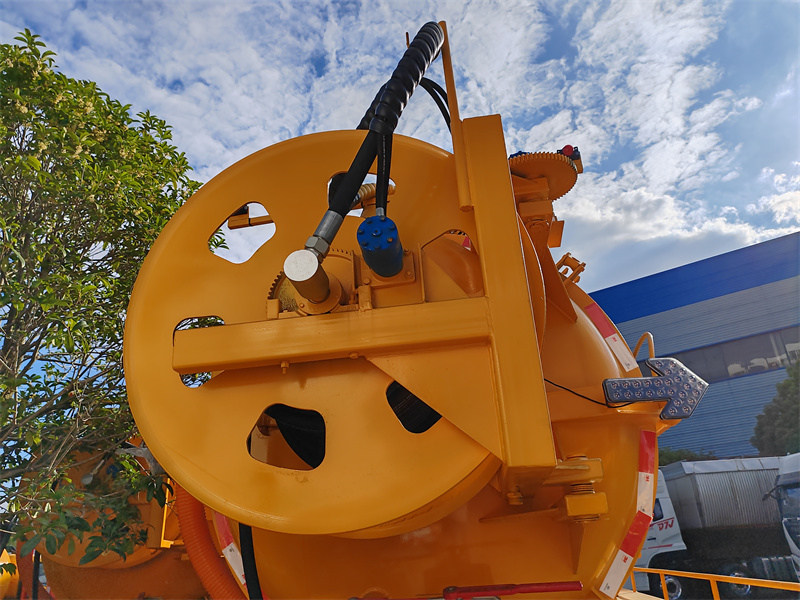

دستگاه عامل: قرقره تمیزکننده فشار قوی، که معمولاً مجهز به شلنگ فشار قوی چند ده متری و یک نازل تمیزکننده مخصوص است، عملکرد انعطافپذیری ارائه میدهد و میتواند به عمق لولهها نفوذ کند.
۳. سیستم هیدرولیک:

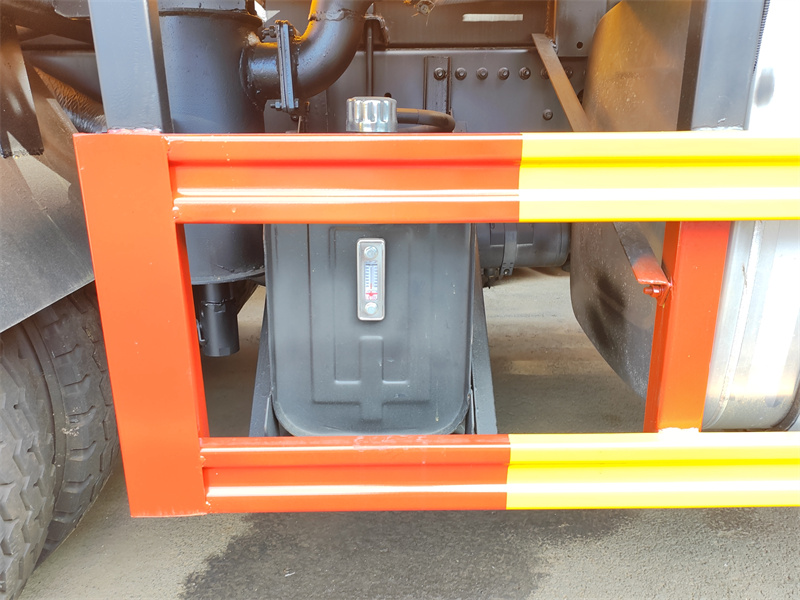

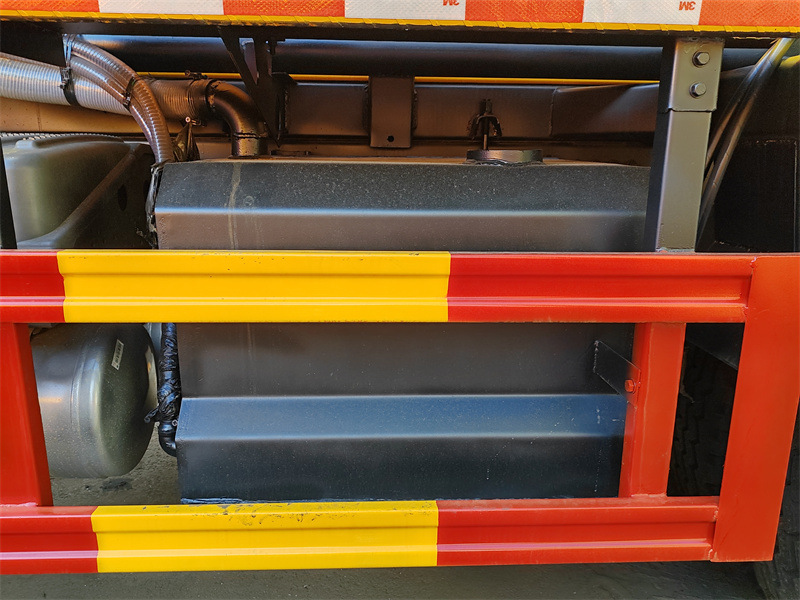

منبع تغذیه: یک مخزن روغن هیدرولیک مستقل و واحد پمپ هیدرولیک، نیروی هیدرولیکی پایدار و قابل اعتمادی را برای پمپ خلاء، قرقره و سایر تجهیزات فراهم میکنند.


۴. سایر دستگاهها:
دستگاه اندازهگیری سطح مایع: به اپراتور اجازه میدهد تا سطح مایع موجود در مخزن را به صورت لحظهای کنترل کند تا از اضافه بار جلوگیری شود.

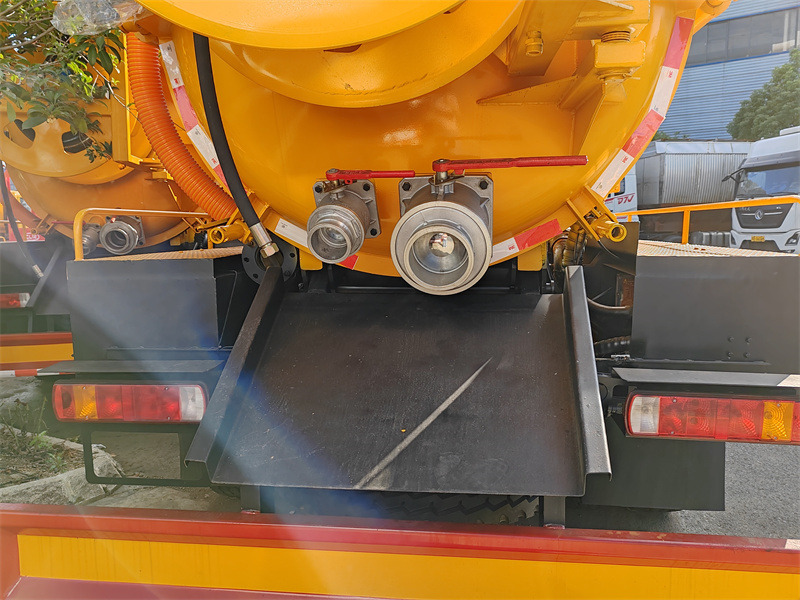

شیر تخلیه: تخلیه سریع و کنترل شده فاضلاب از مخزن را فراهم می کند.
نردبان: برای دسترسی آسان به مخزن جهت بازرسی یا تعمیر و نگهداری، یک نردبان در سمت چپ مخزن نصب شده است.

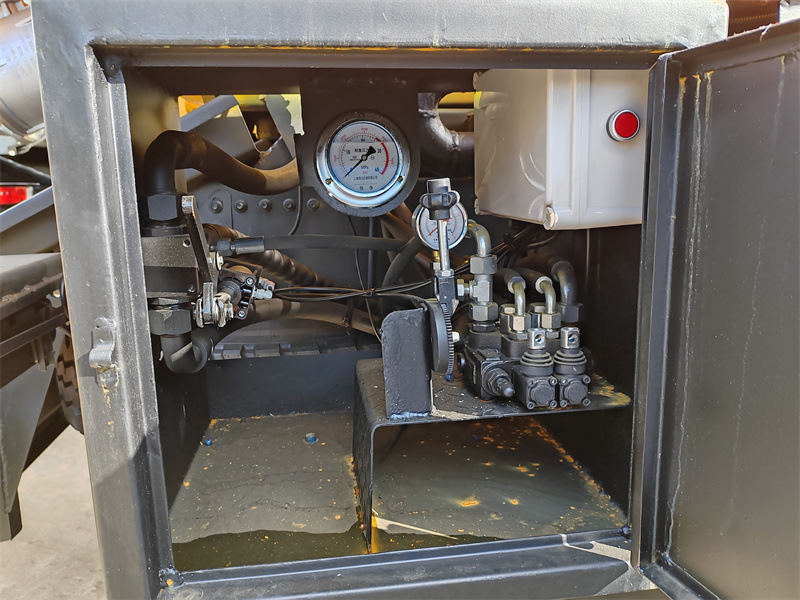

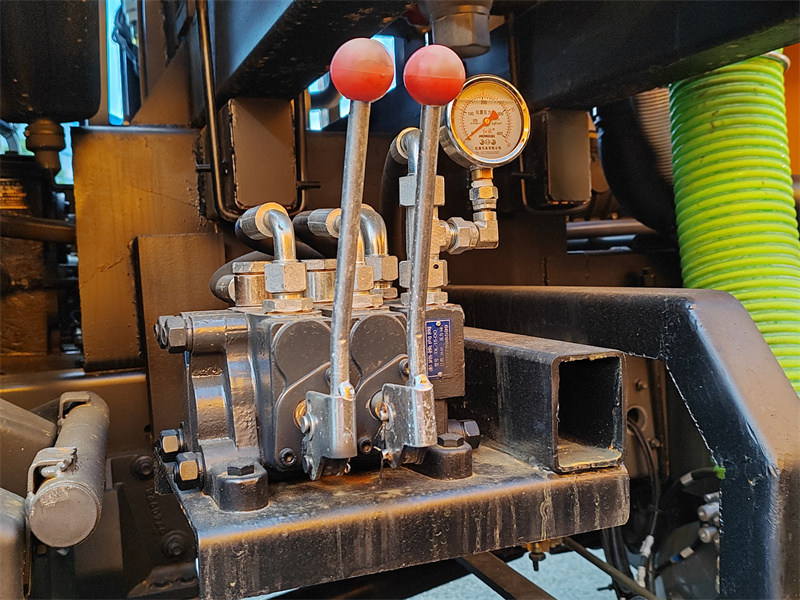

شیر عملیاتی: این شیر که در سمت راننده و درب عقب قرار دارد، به صورت دستی بالا و پایین رفتن مخزن و باز و بسته شدن درب عقب را کنترل میکند.
▶Ⅳ.اصل کار:
وقتی خودروی لایروبی ترکیبی HOWO 6X6 با ظرفیت ۱۲ سیبیام در حال کار است، ابتدا پمپ خلاء برای ایجاد فشار منفی فعال میشود. این لوله مکش، فاضلاب و لجن را از خط لوله یا گودال به داخل مخزن فاضلاب میکشد. جداکننده بخار آب از ورود آب به پمپ جلوگیری میکند و پایداری سیستم را تضمین میکند. هنگامی که مخزن فاضلاب پر است یا نیاز به تمیز کردن دارد، شیر تخلیه برای تخلیه زباله باز میشود. در طول مرحله تمیز کردن با فشار بالا، مخزن آب تمیز، آب را به پمپ فشار بالا میرساند. پس از اعمال فشار، یک جریان آب با فشار بالا از طریق یک شلنگ قرقرهای اسپری میشود، به گرفتگی برخورد میکند و لوله را تمیز میکند. سیستم هیدرولیک خودرو عملکرد هماهنگ اجزای مختلف را کنترل میکند، در حالی که شاسی چهار چرخ محرک ۶X۶ پشتیبانی قدرت پایداری را فراهم میکند و تکمیل کارآمد عملیات مکش، زهکشی و شستشو در زمینهای پیچیده را تضمین میکند و کل فرآیند نگهداری خط لوله را تکمیل میکند.
