طرح ساختاری کامیون رفتگر HOWO

کامیون‌های نظافتی HOWO تجهیزات تخصصی اصلی برای عملیات بهداشتی مدرن هستند که جارو کردن، جاروبرقی کشیدن، شستشوی فشار قوی و تمیز کردن سطح جاده را با هم ترکیب می‌کنند. آنها می‌توانند چندین کار را در یک عملیات انجام دهند، از جمله جمع‌آوری زباله‌های جاده‌ای، سرکوب گرد و غبار و شستشوی سنگفرش. آنها به طور مؤثر گرد و غبار جاده را سرکوب می‌کنند، کیفیت هوا را بهبود می‌بخشند و به بهداشت عادی و تصفیه شده و مدیریت بلندمدت محیط زیست شهرها کمک می‌کنند.

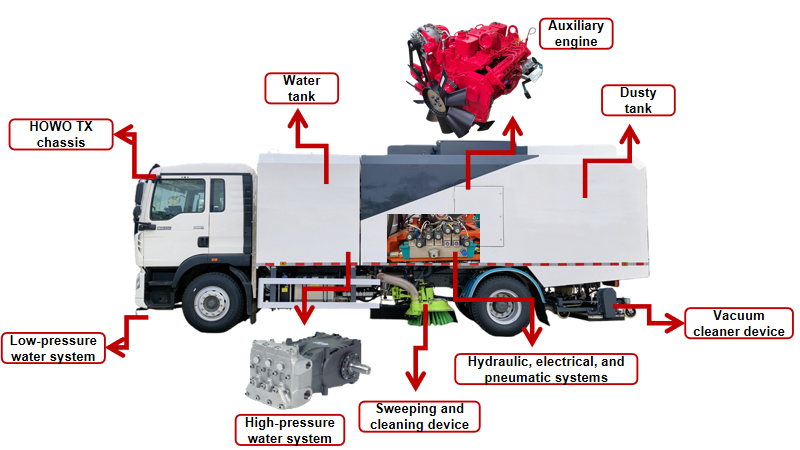

⇒ نمودار کلی چیدمان خودرو:

نمودار چیدمان کامیون جاروی نظافتی HOWO نشان می‌دهد که روبنا شامل مجموعه بدنه، سکوی شاسی، دستگاه جارو و شستشو، دستگاه جمع‌آوری گرد و غبار، سیستم برق، سیستم آب پرفشار، سیستم آب کم‌فشار، سیستم آب‌پاش، سیستم هیدرولیک، سیستم الکتریکی و سیستم هوا است. دستگاه کار از یک چیدمان مرکزی شامل دو دیسک جارو، یک نازل مکش پهن مرکزی و یک نوار اسپری V شکل استفاده می‌کند.

۱. چیدمان بهینه مجموعه مخزن:

● مخازن آب تمیز به طور مستقل در جلوی سیستم برق قرار گرفته‌اند و تأثیر نویز سیستم برق و تابش الکترومغناطیسی بر کابین را کاهش می‌دهند.

● بخش دیگری از مخزن آب تمیز در سطل زباله ادغام شده است که باعث بهبود استفاده از فضا و افزایش حجم سطل زباله به ۶ متر مکعب و حجم مخزن آب به ۵ متر مکعب می‌شود.

● نازل‌های با دبی بالا و فشار بالا برای شستشوی سریع و خود تمیز شوندگی در داخل سطل زباله نصب شده‌اند.

● مخزن آب تمیز و سطل زباله هر دو از جنس استیل ضد زنگ ساخته شده‌اند که مقاومت عالی در برابر خوردگی ارائه می‌دهند و عمر مفید اجزای سازه را افزایش می‌دهند.

● طراحی خم مثلثی و لبه تا شده در بالا از زوایای تیز جلوگیری می‌کند و در نتیجه ظاهری کلی جدید و پیچیده ایجاد می‌کند.

۲. دستگاه جاروب کننده با کنترل تطبیقی:

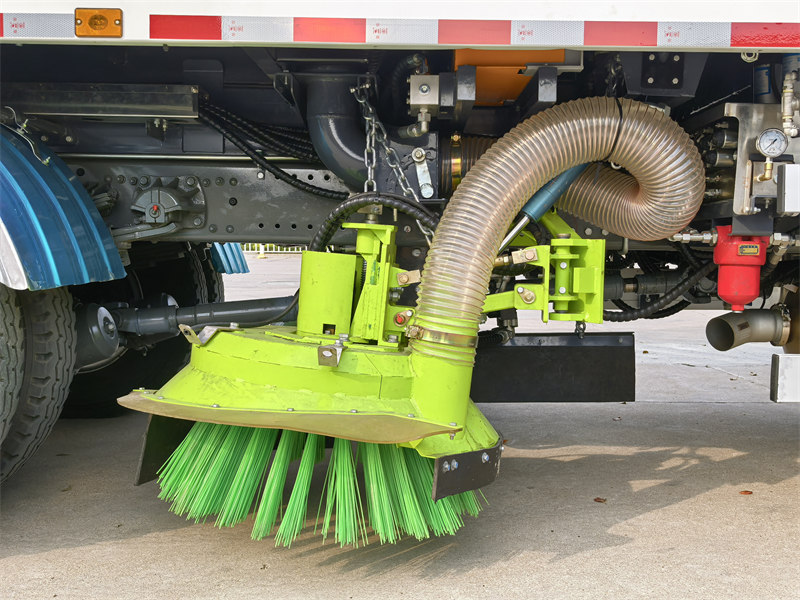

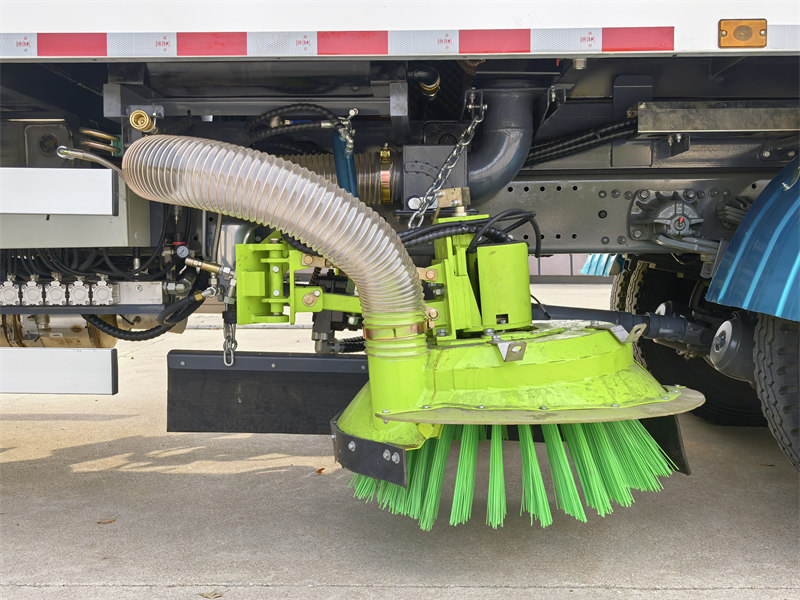

● طراحی اجتناب از برخورد: دیسک‌های جاروب چپ و راست و ساختار میله اسپری دارای عملکرد محافظت خودکار در برابر موانع و تنظیم مجدد هستند که امکان اجتناب خودکار از موانع محکم را فراهم می‌کنند.

● برس‌های مقاوم در برابر سایش بالا: با تنظیم نسبت‌های پلی‌پروپیلن، مواد اولیه پلی‌اتیلن، پرکننده‌های معدنی و افزودنی‌های آنها، فرمولی از الیاف زبر با مقاومت عالی در برابر اصطکاک و سایش طراحی و توسعه داده شد.

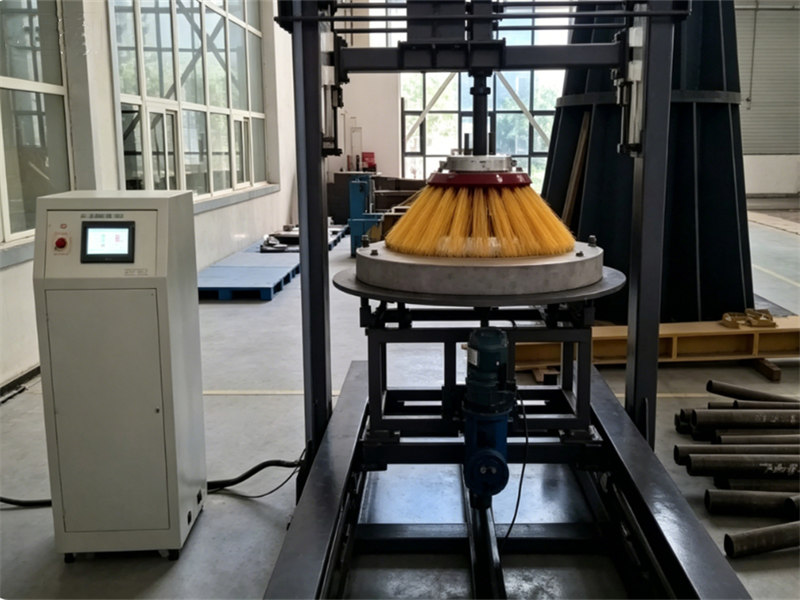

همزمان، آزمایش عملکرد روی هر فرمول آزمایشی انجام شد. موهای برس نایلونی افزایش ۱۰۰ درصدی در طول عمر مفید و کاهش ۵۰ درصدی هزینه‌های عملیاتی کاربر را نشان دادند.

۳. دستگاه جمع‌آوری گرد و غبار با راندمان بالا:

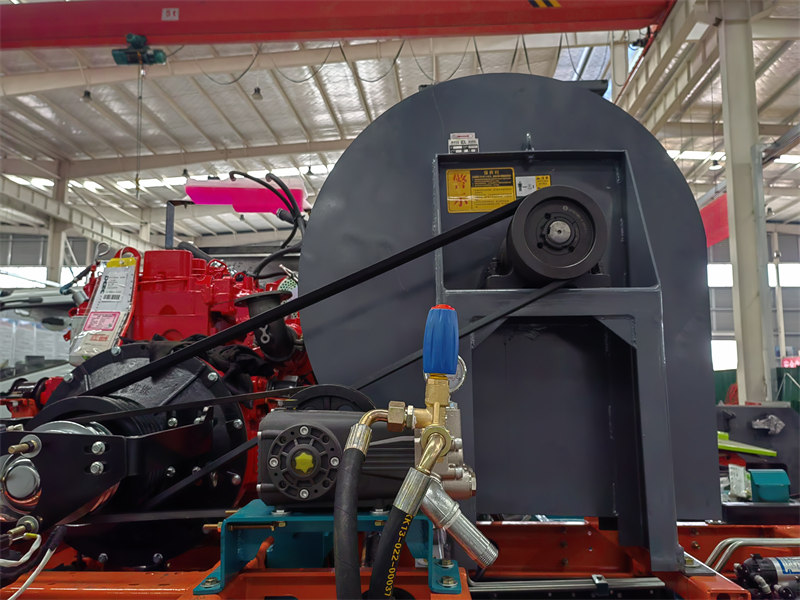

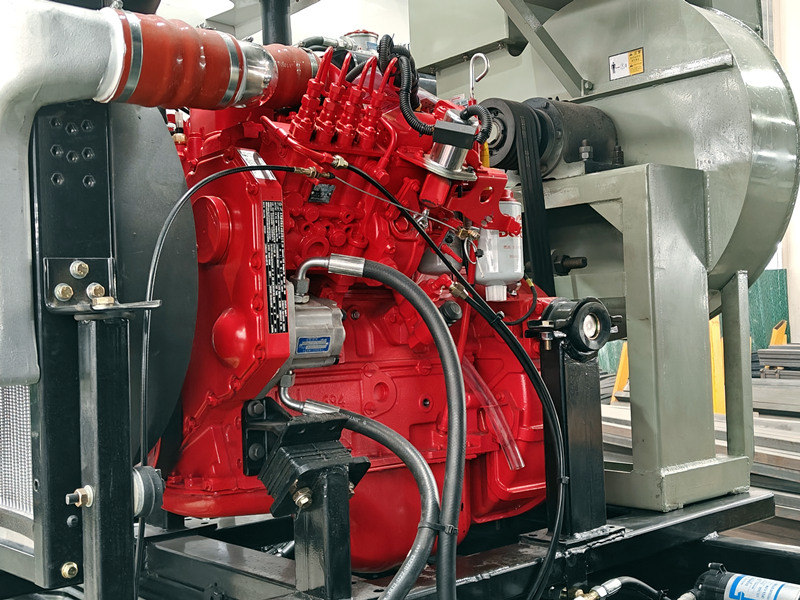

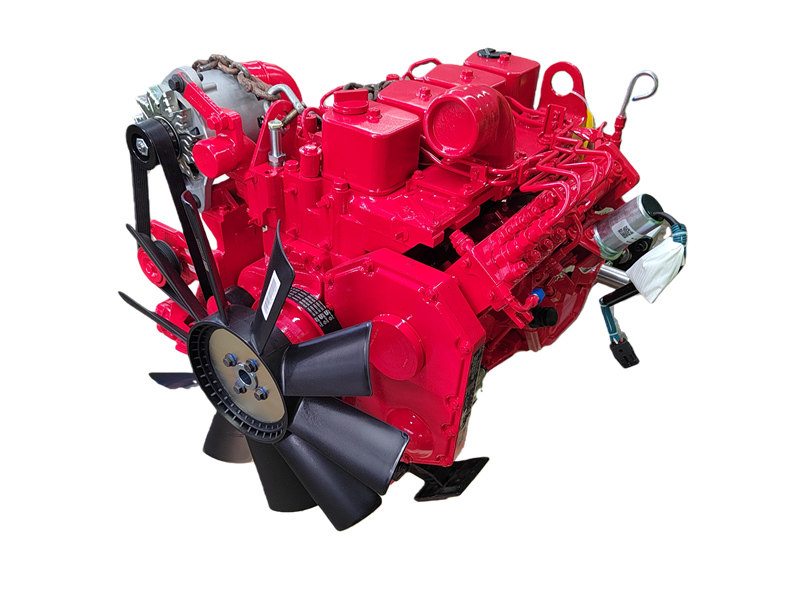

● منبع تغذیه اصلی، موتور کمکی:

سیستم کانال هوا، اساس سیستم انتقال پنوماتیک جارو برقی است. این سیستم شامل ۳ بخش اصلی است: نازل مکش، کانال محفظه و فن که قدرت مکش زباله را تعیین می‌کند.

● فنجان مکش با راندمان بالا:

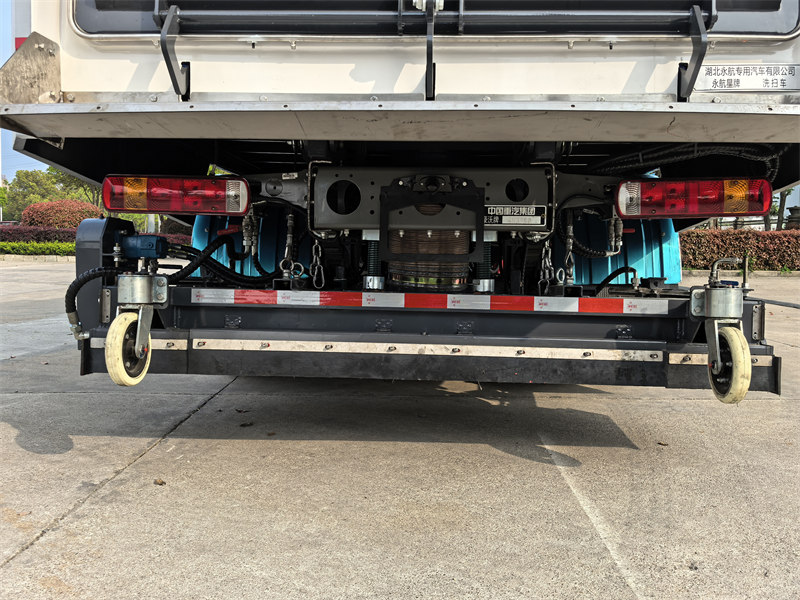

♦ دستگاه جمع‌آوری گرد و غبار در جلوی محور عقب خودرو قرار دارد و از یک نازل مکش شناور + ساختار مجرای هوای دوگانه استفاده می‌کند.

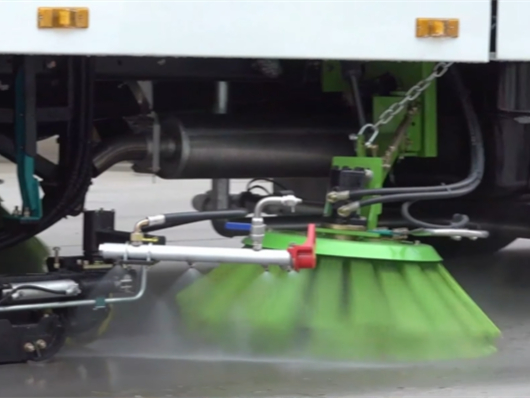

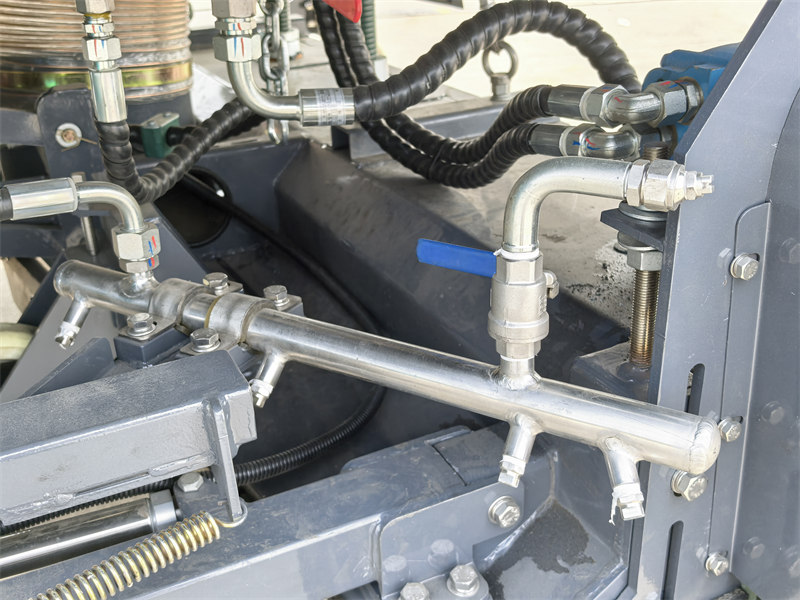

♦ این دستگاه دارای پهنای مکش وسیعی است و یک میله اسپری آب پرفشار را در داخل خود ادغام کرده است، که میله‌های اسپری آب چپ و راست در دو طرف آن قرار دارند.

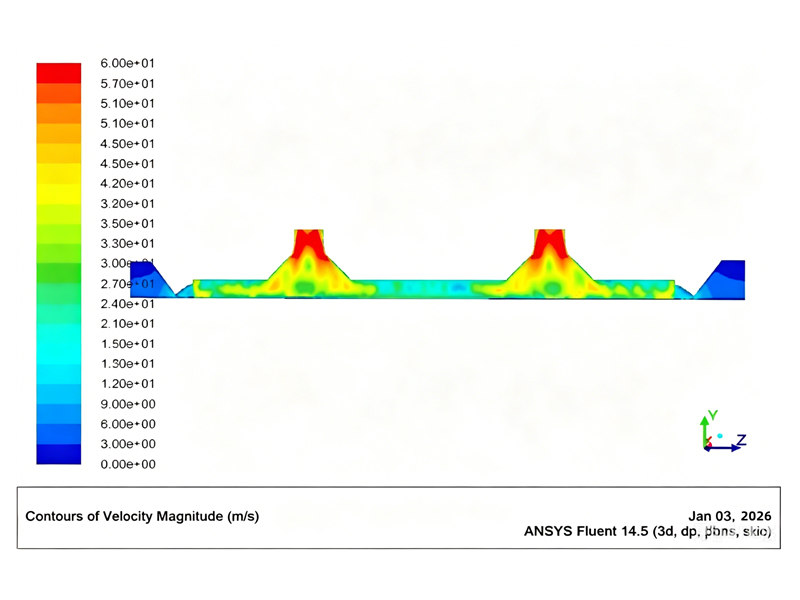

♦ از طریق جریان هوای بهینه و ساختار درون نازل مکش، ظرفیت مکش افزایش یافته و در نتیجه مکش قوی و راندمان تمیز کردن ۹۸٪ حاصل می‌شود.

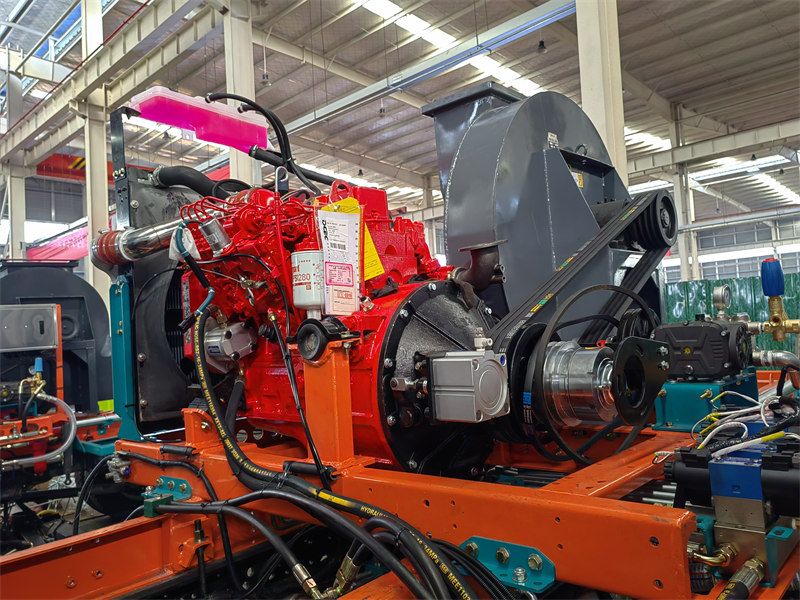

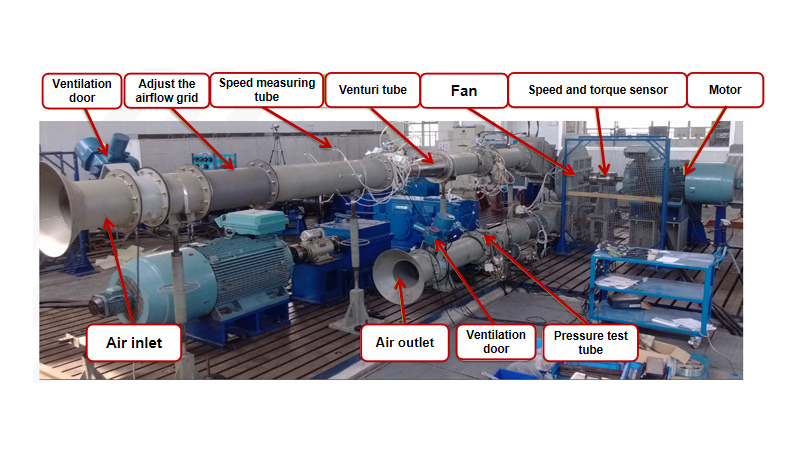

● فن سانتریفیوژ:

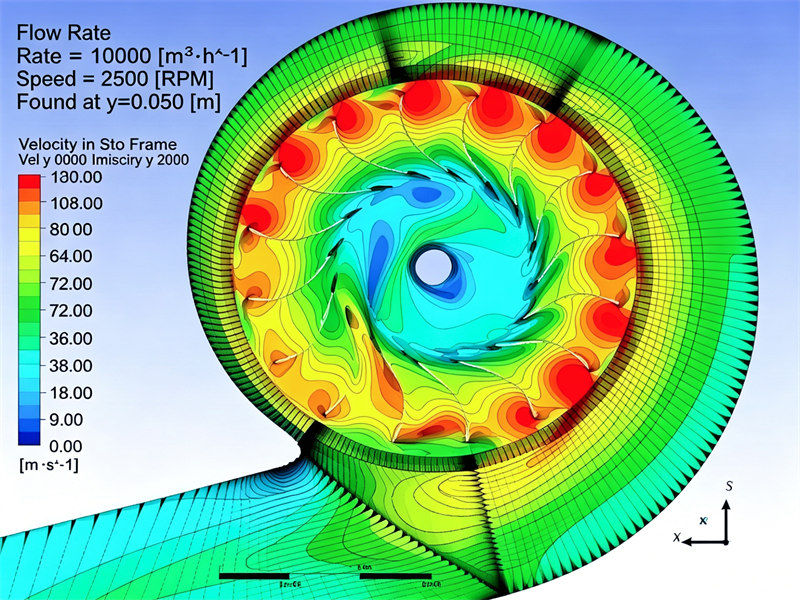

♦ با استفاده از یک فن سانتریفیوژ فشار قوی که توسط خود شرکت توسعه داده شده است، حداکثر جریان هوا به 12000 متر مکعب در ساعت می‌رسد.

♦ این فن از فشار کل و راندمان بالایی برخوردار است و راندمان مکانیکی را بیش از 15٪ و فشار هوا را 25٪ افزایش می‌دهد.

♦ تیغه‌ها از فولاد مخصوص ساخته شده‌اند و شکل تیغه‌ای منحصر به فرد آنها، آنها را در برابر سایش بسیار مقاوم می‌کند.

۴. سیستم آب پرفشار ایمن و قابل اعتماد:

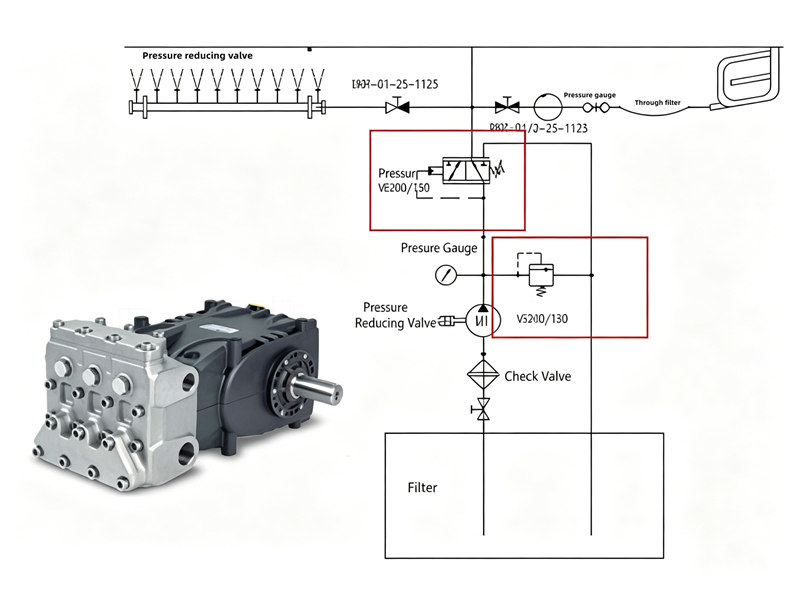

● سیستم آب پرفشار دارای محافظت دوگانه در برابر فشار بیش از حد است:

♦ سطح اول حفاظت توسط یک شیر تخلیه، که روی 5MPa تنظیم شده است، حاصل می‌شود.

♦ سطح دوم حفاظت توسط یک شیر سرریز، که روی 7MPa تنظیم شده است، حاصل می‌شود.

وقتی تفنگ آب‌پاش دستی به طور ناگهانی از حالت پاشش به حالت بسته تغییر می‌کند، فشار سیستم ناگهان افزایش می‌یابد. شیر تخلیه ممکن است زمان کافی برای پاسخگویی نداشته باشد، در این مرحله شیر اطمینان فوراً باز می‌شود و عملکرد ایمن‌تر و مطمئن‌تر پمپ آب و سایر اجزای سیستم آب را تضمین می‌کند.

● عملکرد تمیز کردن لوله پنوماتیک:

♦ سیستم آب پرفشار مجهز به رابط دمنده آب ضد یخ‌زدگی با اتصال سریع است تا از یخ‌زدگی اجزای سیستم آب در دماهای پایین زمستان جلوگیری کند.

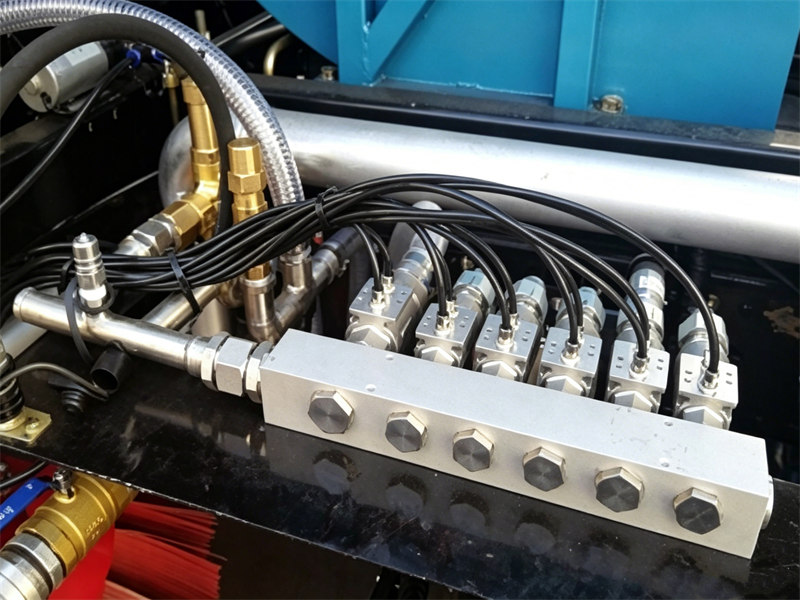

♦ شیر توزیع آب فشار بالا از یک مجموعه شیر آب پنوماتیکی یکپارچه استفاده می‌کند که نگهداری آن آسان و بسیار قابل اعتماد است.

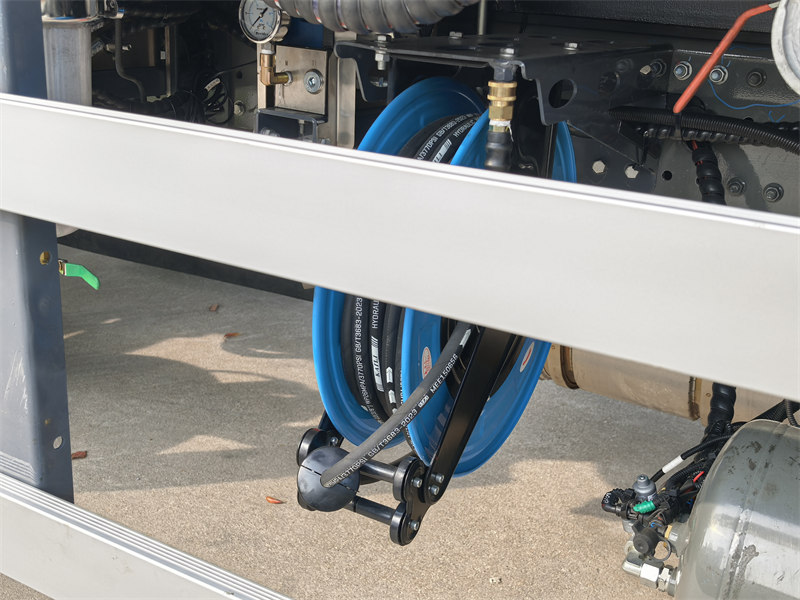

♦ این دستگاه که به قرقره شلنگ اتوماتیک و تفنگ آب فشار قوی مجهز است، می‌تواند نظافت و نگهداری هدفمند خودرو را انجام دهد.

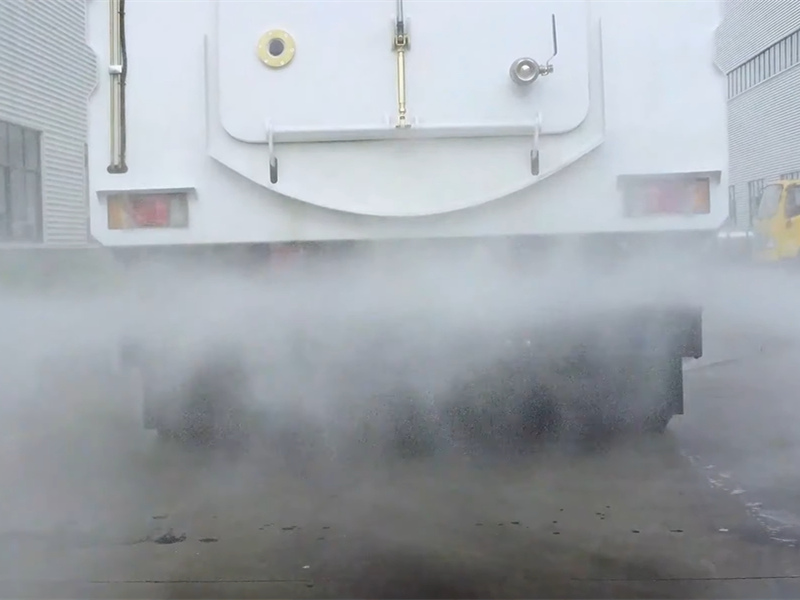

♦ یک سیستم اسپری عقب در عقب خودرو برای سرکوب گرد و غبار نصب شده است.
