راهنمای گام به گام استفاده از کامیون توزیع آسفالت HOWO NX

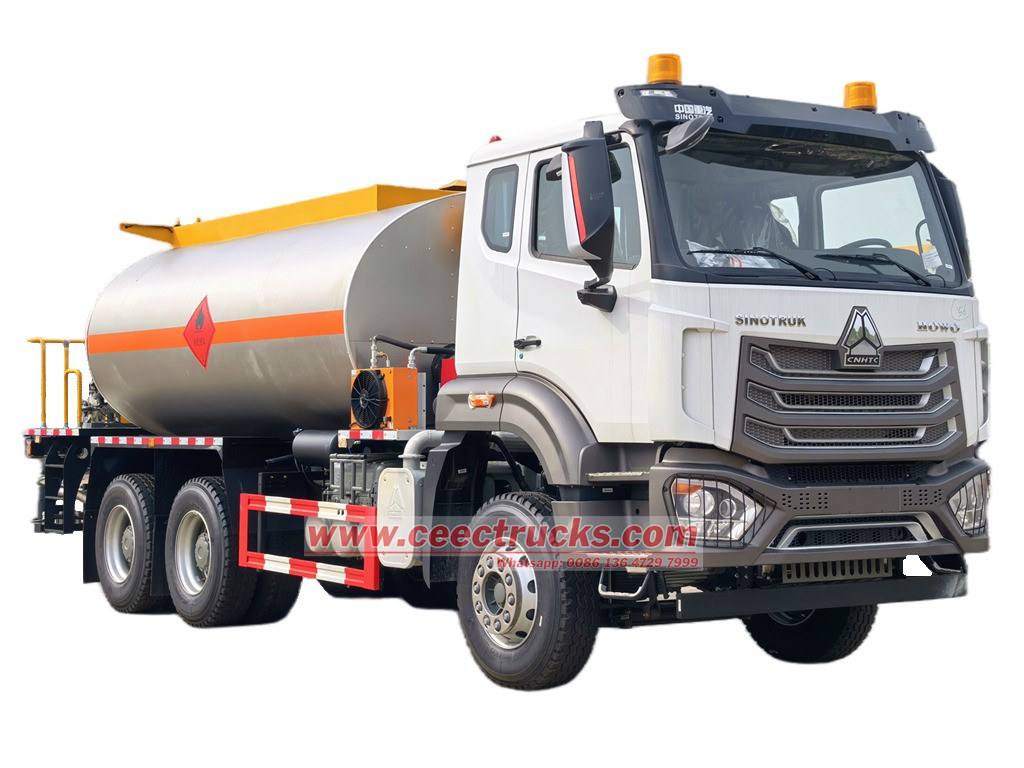

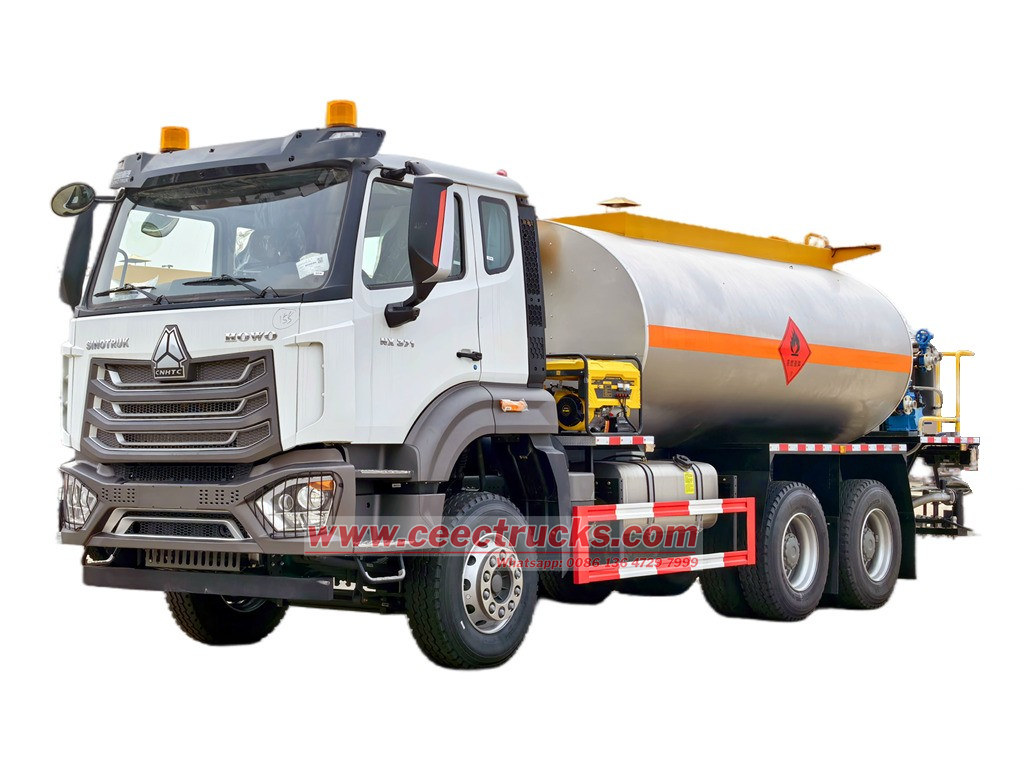

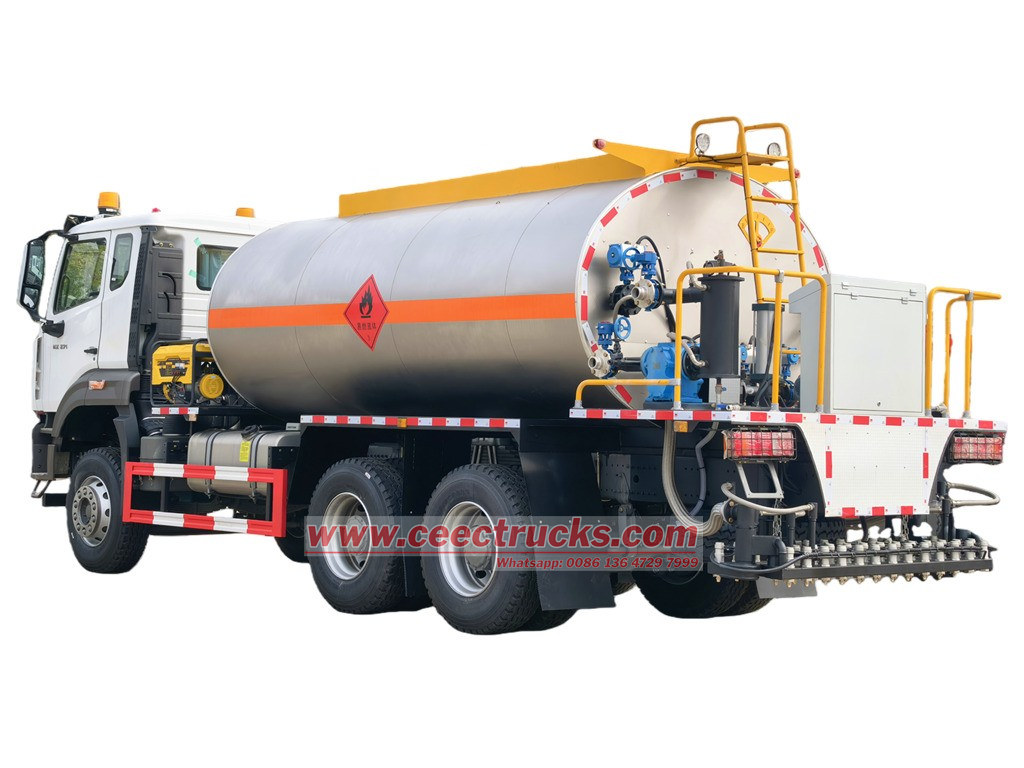

کامیون توزیع قیر هوشمند HOWO NX 15000L چیست؟

کامیون توزیع کننده آسفالت Sinotruk HOWO NX 6X4 طراحی و به نیجریه آفریقا صادر می‌شود که فاصله بین دو محور آن 3800+1350 میلی‌متر است و مجهز به موتور دیزلی Sinotruk WD615.47 با قدرت 371 اسب بخار و میزان انتشار 9726 سی‌سی، گیربکس HW19710 با 10 دنده جلو و 2 دنده عقب، مصرف سوخت بسیار پایین و رانندگی راحت، مخزن آسفالت 15 متر مکعبی، پمپ آسفالت هوشمند RCB38/0.6-80F، پمپ روغن حرارتی هبی، مشعل ایتالیایی G20 و موتور پنوماتیک لوتیان است. این دستگاه می‌تواند آسفالت اصلاح‌شده، آسفالت مخلوط داغ، آسفالت امولسیونی و سایر مواد آسفالتی را بارگیری کند. کل خودروی توزیع قیر هوشمند HOWO NX 6x4 این دستگاه با تلفیق راندمان بالا، هوشمندی و دوام، برای سناریوهای مختلف ساخت و ساز جاده‌ای مناسب بوده و انتخابی ایده‌آل برای عملیات پاشش آسفالت در پروژه‌های ساخت و ساز جاده‌ای است.

نام	توزیع کننده قیر HOWO NX
موتور	موتور دیزل WEICHAI WD615.47، 371 اسب بخار و 9726 سی سی
انتقال	گیربکس دستی HW19710
فاصله بین دو محور	3800 + 1350 میلی‌متر
تایر	۱۲.۰۰R20
کابین	هوو ان ایکس
مدل رانندگی	چپ/راست
نقاشی	نقاشی و لوگوی سفارشی



قسمت بالای بدن	کیت تانکر قیر
ظرفیت	۱۵۰۰۰ لیتر
مواد	فولاد کربنی با استحکام بالا
پمپ قیر	RCB38/0.6-80F، نوع هوشمند، نرخ جریان ۳۸ متر مکعب در ساعت فشار 0.6 مگاپاسکال
سیستم گرمایش	مشعل گازوئیلی ریلو ایتالیایی G20 قدرت گرمایش ۱۴۰-۲۰۰ کیلوکالری در ساعت روغن گرمایشی ۴۰-۲۵-۱۶۰
کنترل	جعبه کنترل PLC در کابین جعبه کنترل یکپارچه عقب

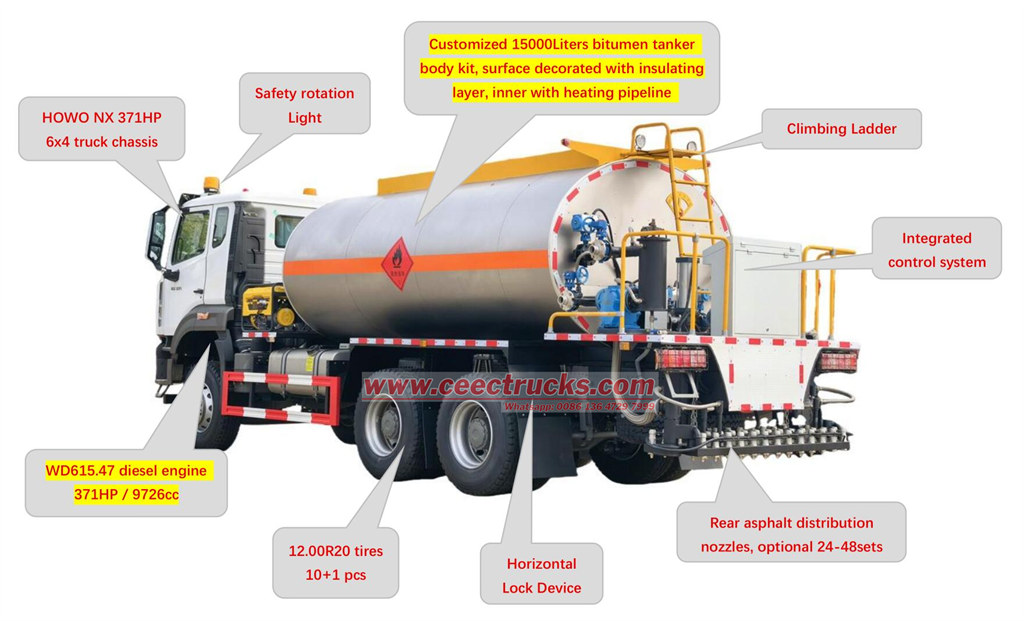

جزء اصلی کامیون توزیع قیر HOWO NX؟

→ واحد کنترل یکپارچه هوشمند مبتنی بر تراشه Infineon آلمانی؛

→ پرتو اسپری با مفصل تاشو انتگرال؛

→ گرمایش کامل خط لوله؛

→ فناوری شروع اسپری مبتنی بر عملکرد؛

→ سمپاشی متناوب.

•

  کیت کامیون تانکر توزیع آسفالت HOWO
•

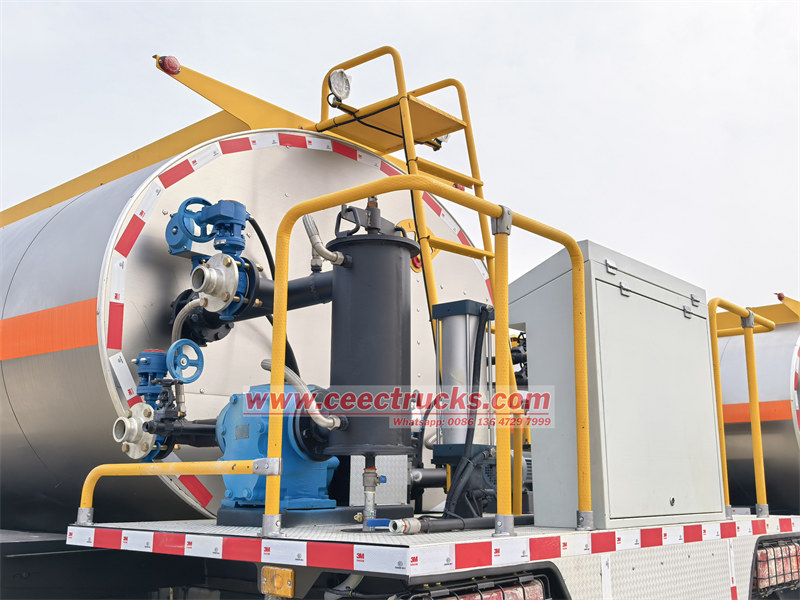

  سکوی عقب با لوازم جانبی لازم
•

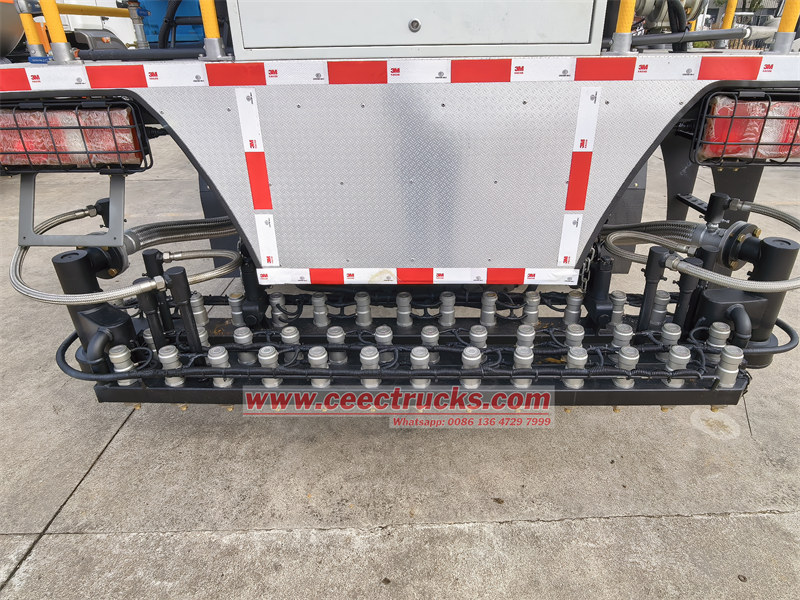

  کامیون قیر با نازل‌های پاشش عقب

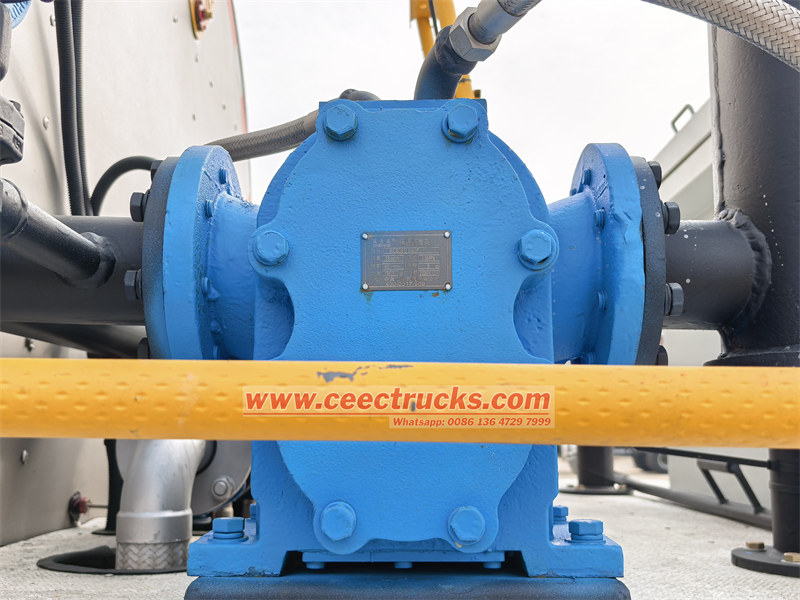

مجموعه پمپ آسفالت



مدل: RCB38/0.6-80F

نرخ جریان: 38 متر مکعب در ساعت

فشار: 0.6 مگاپاسکال

سرعت چرخش: 960 دور در دقیقه

ارتفاع مکش: 5 متر

قدرت: ۱۵ کیلووات

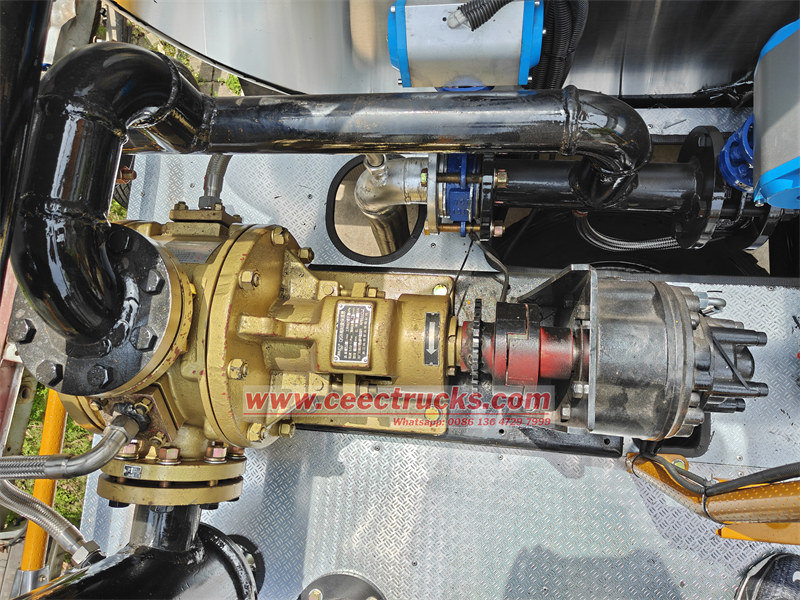

پمپ عایق با ویسکوزیته بالا



مدل: QGB

نرخ جریان: 680 لیتر در دقیقه

فشار کاری: 0.8 مگاپاسکال

ویسکوزیته: 0.02-1.3Pas

سرعت کار: 584r/min

قطر خط لوله: 80 میلی‌متر

قدرت: 11 کیلو وات



•

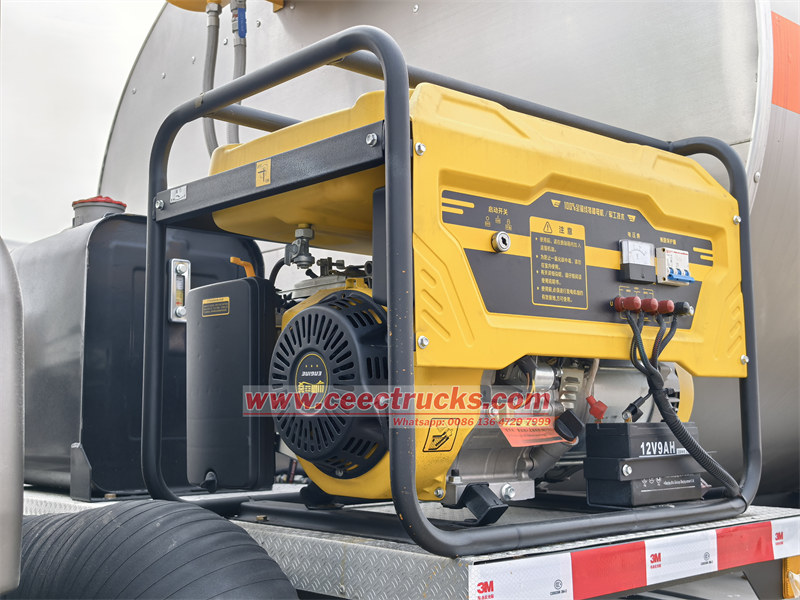

  مونتاژ ژنراتور
•

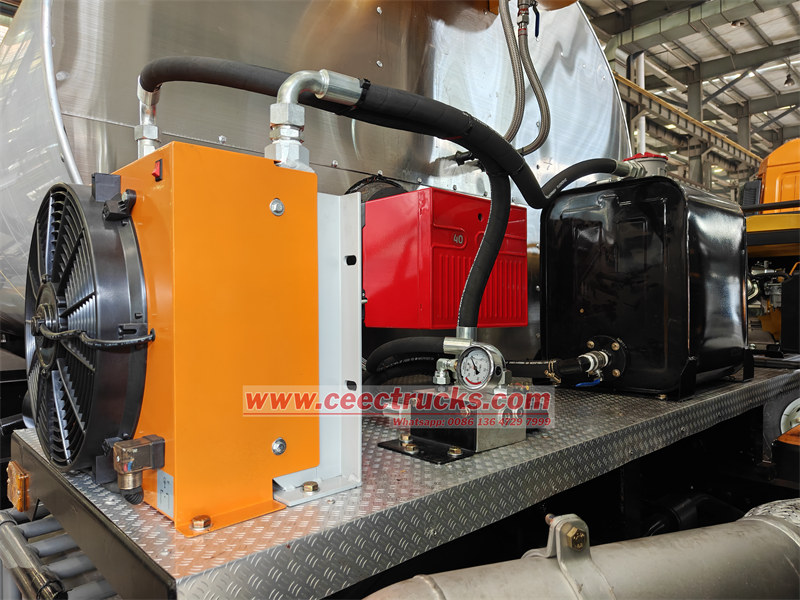

  مشعل گازوئیلی ریلو ایتالیایی G20
•

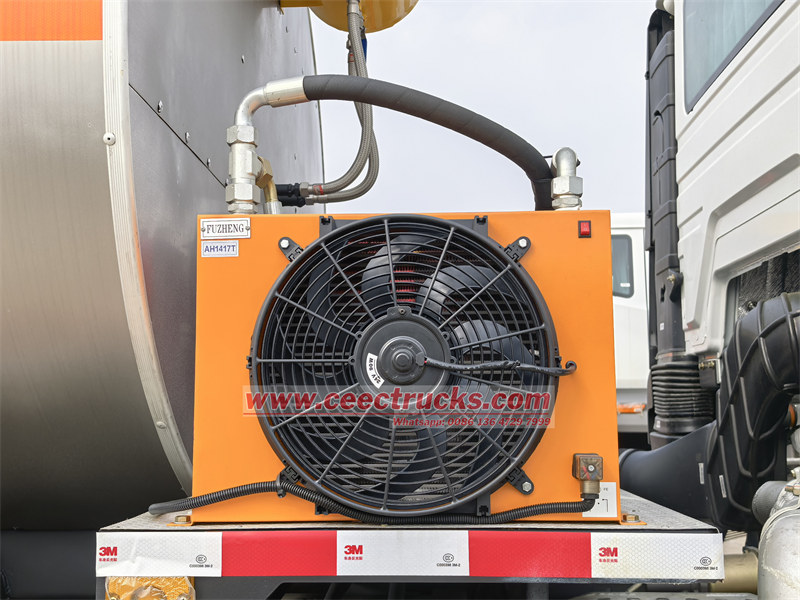

  مجموعه رادیاتور





کامیون تانکر آسفالت بر اساس شاسی کامیون HOWO 6x4 NX طراحی و ساخته شده است که شامل تانکر داخلی، مواد عایق، پوشش، بافل، محفظه احتراق، لوله‌های آسفالت درون مخزن، مجموعه گرمایش، مشعل، فیلتر روغن، کنتور حجمی و جعبه کنترل هوشمند است. در زیر نقشه فنی سیستم تانکر توزیع قیر و خطوط لوله نشان داده شده است:

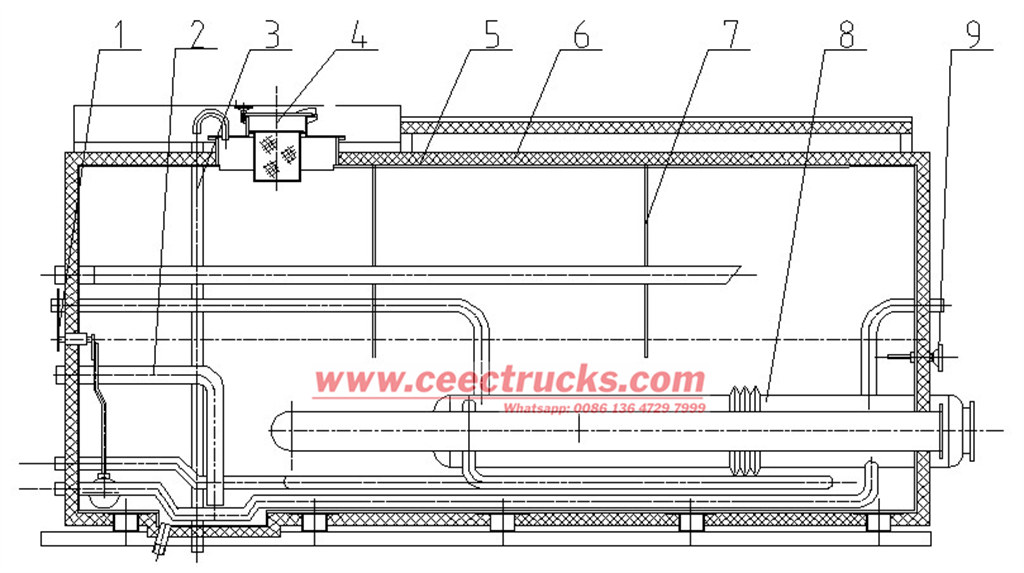

مونتاژ تانکر آسفالت

۱ دستگاه اندازه‌گیری حجم صدا،

۲ لوله مکش روغن،

۳ لوله سرریز،

۴ فیلتر روغن،

۵ مخزن داخلی،

۶ مواد عایق حرارتی

۷- مانع (یا مانع‌شکن)،

۸ محفظه احتراق

۹ دماسنج

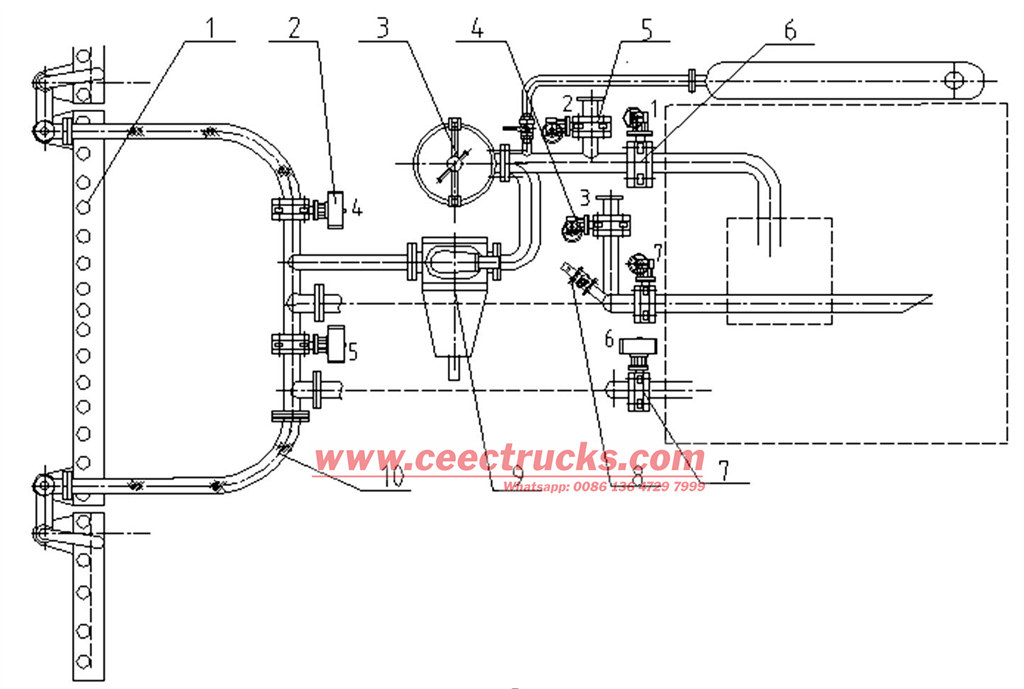

پمپ آسفالت و سیستم لوله کشی



۱ مجموعه نازل سیلندر، ۲ شیر خروجی روغن، ۳ فیلتر، ۴ شیر انتقال، ۵ شیر خود مکش، ۶ شیر ورودی روغن، ۷ شیر برگشت روغن پنوماتیک، ۸ شیر اسپری دستی، ۹ پمپ آسفالت، ۱۰ شلنگ استیل ضد زنگ

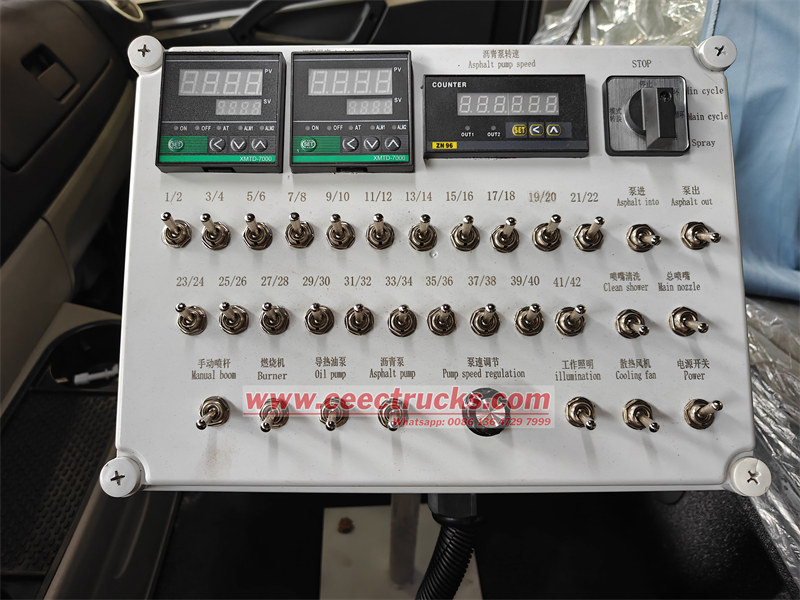

جعبه کنترل یکپارچه در کابین برای عملکرد جداگانه نازل

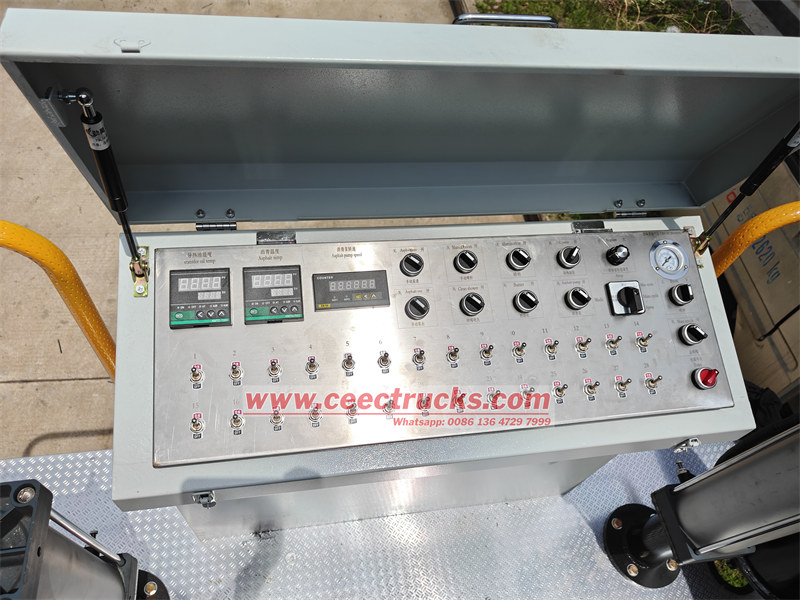

جعبه کنترل یکپارچه نصب شده در عقب روی سکو برای استفاده ایمنی
