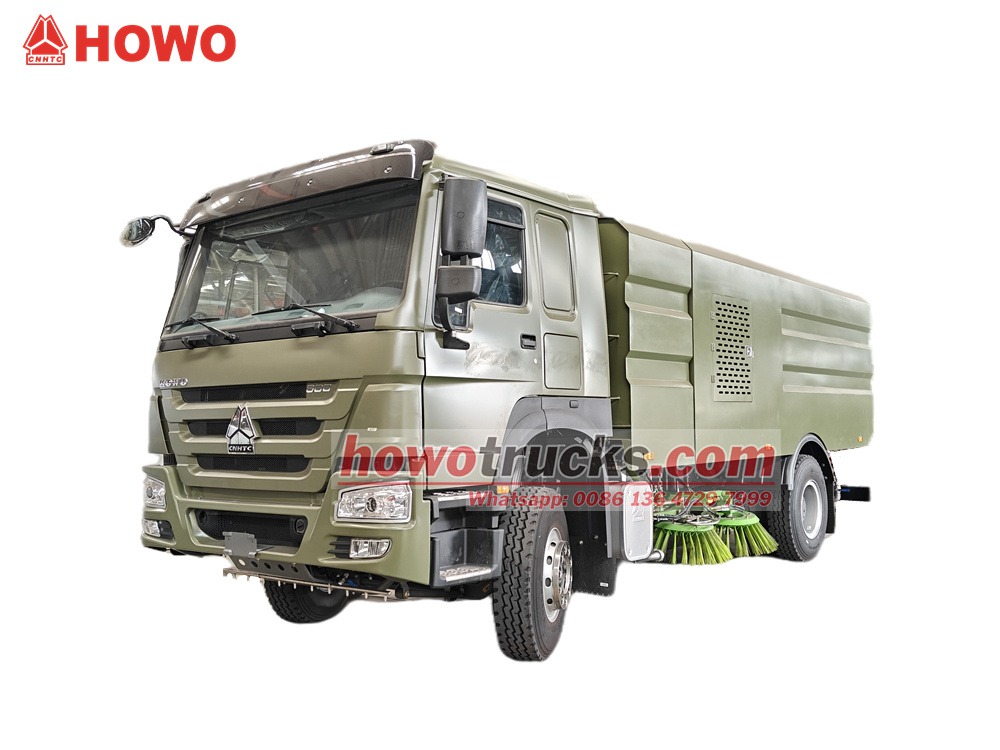

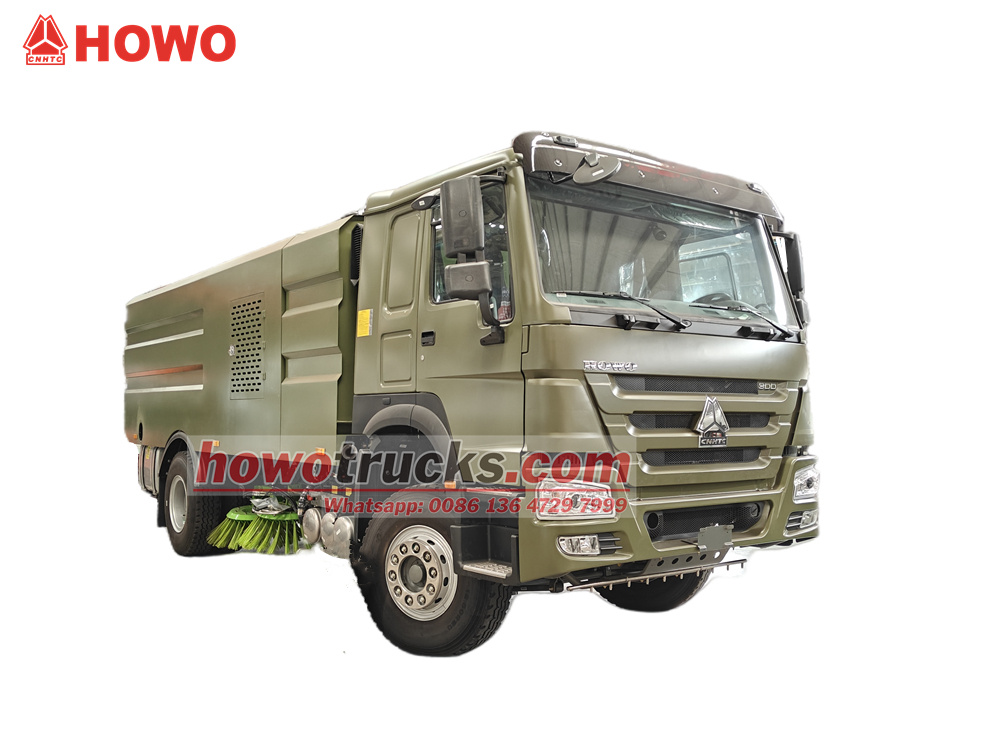

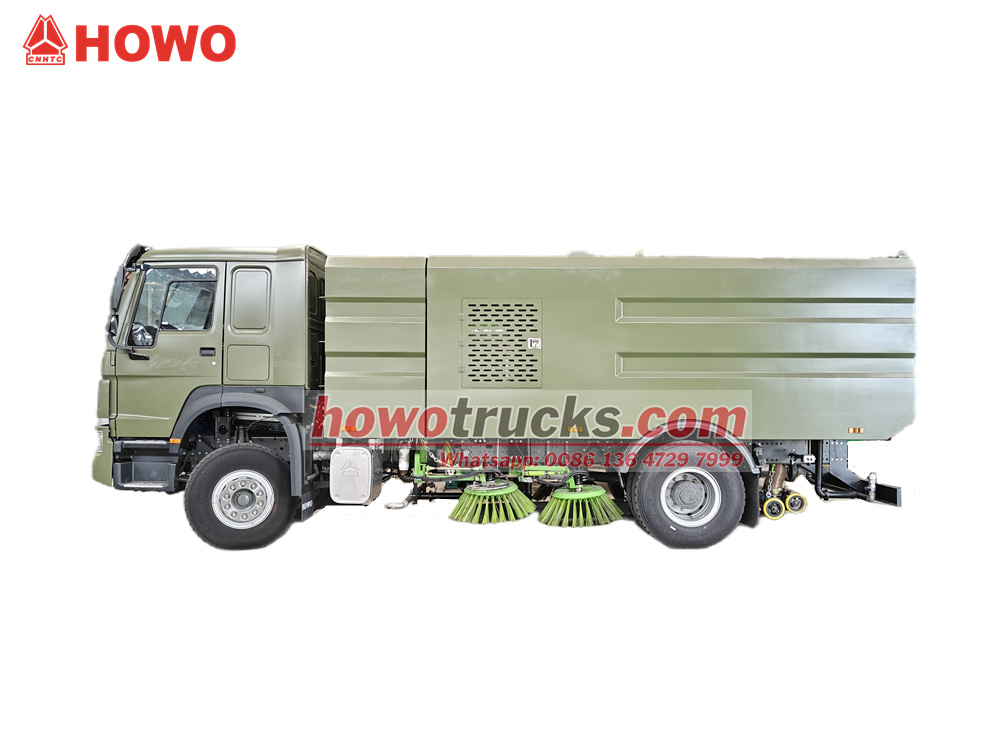

جاروی جادهای HOWO 12cbm بر اساس شاسی کابین HOWO HW76 اصلاح شده است. این جارو دارای فاصله بین دو محور 4600 میلیمتر است و به موتور Weichai WP10.300E22، گیربکس Sinotruk HW19710، مخزن آب 4000 لیتری از جنس فولاد کربنی، سطلهای زباله داخلی و خارجی از جنس فولاد ضد زنگ 8000 لیتری از جنس فولاد کربنی و موتور کمکی Dongfeng Cummins B140 33 مجهز شده است. این وسیله نقلیه به چهار برس جارو و یک مکنده، یک دمنده Weiye، یک پمپ پیستونی فشار قوی PINFL PF36 آلمان (1150 دور در دقیقه) و یک پمپ آب کم فشار Hangzhou Weilong 60/90 (60 متر مکعب) مجهز شده است.³/h). چندین نازل شستشو در جلوی کابین و یک نازل اسپری در جلوی برس جارو وجود دارد. عرض شستشوی آب پرفشار ۲.۵ متر، عرض جاروب برس جاروب ۳.۵ متر و حداکثر ظرفیت جاروب ۶۰۰۰۰ متر مربع است.³سرعت حرکت جارو بین ۳ تا ۲۰ کیلومتر در ساعت است. این وسیله نقلیه توسط یک جعبه کنترل الکترونیکی در کابین و یک جعبه کنترل عملیاتی در قسمت مکش کنترل میشود.
ظرفیت کاری :
12cbmنوع کابین :
Howo HW76 cabinسیستم درایو :
4x2,LHDفاصله بین دو محور (میلیمتر) :
4600مخصوص موتور :
300 HP / WEICHAI WP10.300E22جعبه دنده :
HW19710 transmission, 10 forward and 2 reverseمحور جلو (کیلوگرم) :
6500محور عقب (کیلوگرم) :
11500جارو برقی خیابانی سوار بر کامیون هوو ۱۲ سی بی امیک وسیله نقلیه نظافتی بسیار کارآمد است که برای نظافت و نگهداری جادههای شهری، میادین، پارکهای صنعتی و سایر مکانها طراحی شده است. این دستگاه دارای یک مخزن آب ۴۰۰۰ لیتری از جنس فولاد کربنی و یک سطل زباله ۸۰۰۰ لیتری با آستر استیل ضد زنگ است. سیستم جارو شامل چهار مجموعه برس دیسکی و مکندههای پهن است که امکان جارو کردن تا عرض ۳.۵ متر، شستشوی فشار قوی تا عرض ۲.۵ متر و حداکثر ظرفیت جارو کردن ۶۰۰۰۰ متر مکعب را فراهم میکند.³این وسیله نقلیه از یک پمپ فشار قوی آلمانی، یک پمپ آب کمفشار هانگژو و یک دمنده Weiye به همراه اسپری چند مرحلهای برای سرکوب گرد و غبار استفاده میکند که منجر به تولید گرد و غبار کم در حین کار میشود.
سیستم کنترل الکترونیکی هوشمند، دو جعبه عملیاتی را در کابین و نزدیک مکندهها ادغام میکند و امکان کنترل تک لمسی عملکردهایی مانند بالا و پایین بردن برس، تخلیه مخزن و شروع و توقف دمنده را فراهم میکند و عملکرد راحت و کارآمد را تضمین میکند. این وسیله نقلیه از یک طراحی یکپارچه ماژولار استفاده میکند که سیستم برق، سیستم جارو، سیستم آب و سیستم کنترل هوشمند را برای دستیابی به عملیاتی کارآمد، کممصرف و سازگار با محیط زیست ادغام میکند.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)تعریف و معرفی محصول:
سازنده:گروه کامیونهای سیاس لیمیتد
ویژگیهای محصول
۱. راندمان بالا و صرفهجویی در مصرف انرژی: طراحی دو موتوره شامل سیستمهای انتقال قدرت مستقل با تقسیم کار واضح بین موتورهای اصلی و کمکی است که مصرف انرژی را بیش از 20٪ کاهش میدهد.
۲. انطباق با محیط زیست: یک سیستم تمیزکننده کاملاً محصور با پاشش چند مرحلهای، غلظت گرد و غبار را در حین کار کاهش میدهد. ≤۱ میلیگرم بر متر مربع³.
۳. قابل اعتماد و بادوام: اجزای اصلی (مانند پمپهای آب فشار بالا و پایین، فنها، موتورهای کمکی و سیستمهای هیدرولیک) از برندهای معتبر هستند که عملکرد پایدار را تضمین میکنند.
۴. هوشمند و راحت: سیستم کنترل الکترونیکی دارای طراحی بسیار یکپارچه با منطق عملیاتی واضح است که هزینههای آموزش راننده را کاهش میدهد.
» دوم.پارامتر محصول برای جارو برقی جاده HOWO 12CBMکامیون:
| کامیون رفتگر جاده ای HOWO 12cbm | ||
| مشخصات اصلی کامیون رفتگر | ||
| برند خودرو | کامیونهای سیاس | |
| برند شاسی | ایسوزو | |

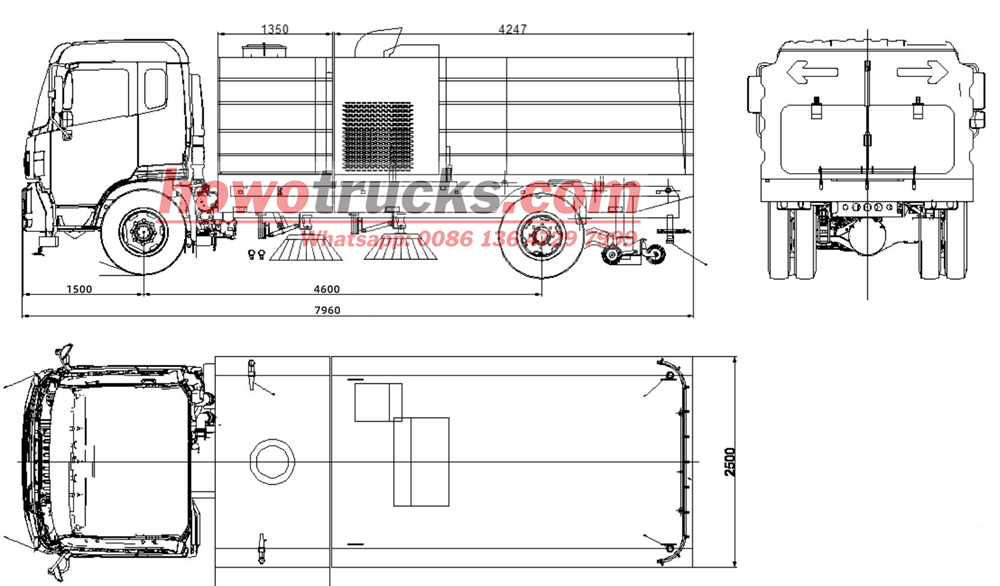

| ابعاد کلی (طول x عرض x ارتفاع) | 79۶۰x۲۵۰۰x۳۱۰0 میلیمتر | |
| نوع درایو | ۴x۲ فرمان چپ، ۶ چرخ | |
| فاصله بین دو محور | 4600mm | |
| کابین | هوو HW76 کابین، دارای تهویه مطبوع, 2 صندلیها و یک خواب آور, | |
| وزن | جی وی دبلیو | 18۰۰۰kg |
| وزن خالص | ۱۱۸۵۰ کیلوگرم | |
|
موتور | مدل | ویچای WP10.300E22 |
| اسب بخار | ۳۰۰ اچ پی/220 کیلووات | |
| نوع موتور | دیزل | |
| استاندارد انتشار | یورو 2 | |
| انتقال | دستی | گیربکس HW19710 ۱۰ سرعت جلو + ۲ سرعت عقب |
| Tire | ۱۲.۰۰R20 | ۶+۱ عدد یدک تیire |
| پارامتر ساختار بالایی | ||
| حجم مخزن آب | 4۰۰۰ لیتر | |
| حجم سطل زباله | 8000 لیتر | |
| مواد | مخزن آب: فولاد کربنی | |
| مخزن زباله: فولاد ضد زنگ داخلی، فولاد کربنی خارجی | ||
| شیر هیدرولیک | برند معروف تایوان | |
| موتور هیدرولیک | برند معروف داخلی | |
| سوئیچ | سوئیچ کنترل اشنایدر | |
|
موتور کمکی | برند | دانگ فنگ کامینز بی۱۴۰ ۳۳ |
| نوع | ۴ سیلندر خطی، سوپرشارژ و اینترکولر، دیزل | |
| اسب بخار | ۱۴۰HP | |
| توان نامی/حداکثر توان خالص | ۱۰۳/۱۰۱ کیلووات | |
| محدودیت ارتفاع مجاز | ۳۰۰۰ متر | |
| سرعت نامی | ۲۵۰۰ دور در دقیقه | |
| سرعت لودسل | 750 دور در دقیقه | |
| حداکثر گشتاور | ۵۰۲ نیوتن متر | |
| جابجایی | ۳.۹ لیتر | |
| نرخ سوخت در HP نامی | ۸۸ میلیمتر³/strcke | |
| استاندارد انتشار | یورو ۳ | |
|
شستشوی فشار بالا، فنی | عرض شستشو (میلیمتر) | ۲۵۰۰ میلیمتر |
| سرعت شستشو | ۳-۲۰ کیلومتر در ساعت | |
| فشار آب شستشو | 10 مگاپاسکال | |
| دبی پمپ آب | ۱۵۴ لیتر در دقیقه | |
|
جارو کردن فنی | حداکثر عرض جاروب (میلیمتر) | ۳.۵ متر |
| حداکثر ظرفیت جاروب کردن | ۶۰۰۰۰ متر3/h | |
| سرعت جارو کردن | ۳-۲۰ کیلومتر در ساعت | |
| راندمان تمیز کردن | ≥۹۸٪ | |
| حداکثر استنشاق ذرات | ۱۱۰ میلیمتر | |
| اندازه صفحه دیسکی برس | ≥400 میلیمتر | |
| حداکثر زاویه تخلیه درب مخزن زباله | ≥50 درجه | |
|
سیستم جاروب |
نوع | مجموع 4 رایانههای شخصی برسها و ۱ دیسک مکنده که در محیط نصب شدهاند، توسط موتور هیدرولیکی هدایت میشوند، سرعت قابل تنظیم است، میتوان آن را به طور مستقل کنترل کرد، دارای عملکرد اجتناب خودکار است |
| قطر برس جاروب کننده | Φ850 میلیمتر | |
| سرعت دیسک جاروب | سرعت بالا ۱۱۰ دور در دقیقه، سرعت متوسط ۸۰ دور در دقیقه، سرعت پایین ۵۰ دور در دقیقه | |
| تنظیم زاویه شیب دیسک جارو | ۴ تا ۶ درجه به جلو، ۴ تا ۷ درجه به برونگرایی | |
|
دیسک مکنده | نوع | سوراخ مکش دوگانه، کنترل هیدرولیک، سیستم تعلیق فنری |
| قطر سوراخ مکش | ۱۸۰ میلیمتر | |
| عرض دیسک مکش | ۲۴۰۰ میلیمتر | |
|
سیستم هیدرولیک | نوع | نوع باز، کنترل الکتریکی |
| اجزای اصلی | پمپ دنده ای، موتور هیدرولیک، سیلندر هیدرولیک، شیر برقی | |
| فشار | 16 مگاپاسکال | |
| حجم روغن هیدرولیک | ۶۰ لیتر | |
| دمای روغن | ۶۰ درجه سانتیگراد | |
| سیستم پاشش آب | قطعات | پمپ، نازل(جلو و عقب اسپری)، فیلتر آب و غیره |
|
سیستم آب فشار قوی | نوع | پمپ پیستونی فشار بالا |
| مدل | آلمان PINFL PF36 | |
| فشار سیستم | 10 مگاپاسکال | |
| سرعت چرخش | 1150 دور در دقیقه | |
| نوع شیر آب | شیر توپی هیدرولیک فشار قوی | |
| فشار شیر آب | 7 مگاپاسکال | |
| نوع نازل | نوع شستشوی فشار قوی | |
| فیلتر آب | مش صافی | |
| وینچ | ۲۰ متر | |
|
سیستم آب کم فشار | مدل | Hangzhou Weilong 60/90 |
| نرخ جریان | ۶۰ متر3/h | |
| فاصله تحویل آب | ۹۰ متر | |
| عرض شستشو | ۲۴ متر | |
| میله اسپری جانبی | نوع | نوار اسپری نوع V، با عملکرد اجتناب خودکار |
|
سیستم الکتریکی | نوع | DC24V، کنترل PLC |
| ولت | ۲۴ ولت | |
| باتری | ۲x۱۲ ولت | |
| ابزارها | ||
| شلنگ آتش نشانی | ۲ عدد | |
| آچار آتش نشانی | ۱ عدد | |
| آچار فیلتر آب | ۱ عدد | |
| تفنگ اسپری فشار قوی | ۱ عدد | |
| راکر پمپ هیدرولیک دستی | ۱ عدد | |
| قطعات یدکی | ||
| برس جارو | ۸۸ عدد | |
| آببندی فن | ۱ عدد | |
| آببندی درب عقب | ۱ عدد | |
| آببندی لوله مکش | ۲ عدد | |
| لیست قطعات وارداتی | ||
| پمپ آب فشار قوی | آلمان PINFL Pاف۳۶ | |
| شیر تخلیه خودکار | آلمان PINFL VB200/150 | |
| شیر اطمینان | آلمان PINFL VS200-180 | |
| کنترل کننده جعبه کنترل الکتریکی | آلمان STW | |
| سوئیچ چرخشی | ژاپن | |
| سنسور مخزن فاضلاب | ایالات متحده آمریکا | |
| شیرهای هیدرولیک | تایوان SWH-G02-C4-D2H | |

» Ⅲ.محصول مقدمهای مفصل

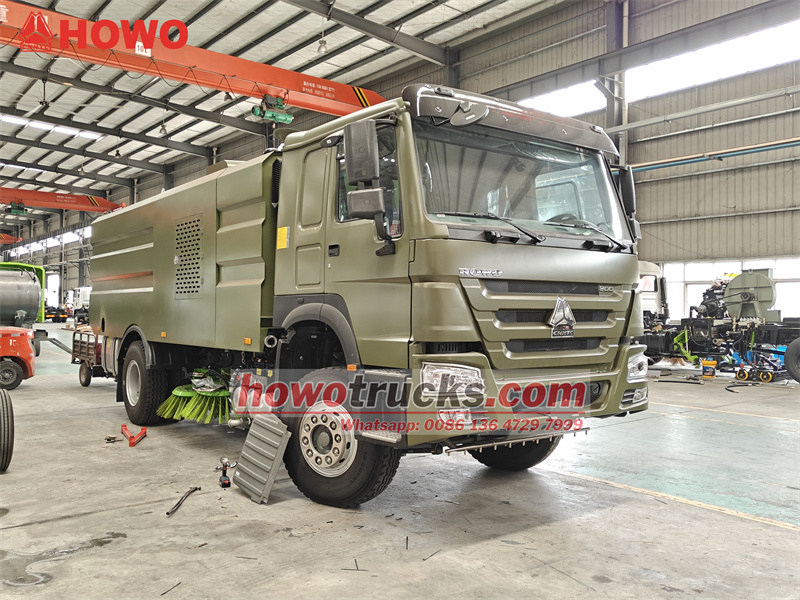

پیکربندی شاسی
• مدل شاسی: شاسی کابین Sinotruk HOWO HW76، فاصله بین دو محور ۴۶۰۰ میلیمتر.
• موتور اصلی: موتور دیزل Weichai WP10.300E22، حجم موتور ۹.۵ لیتر، حداکثر قدرت ۳۰۰ اسب بخار / ۲۲۰ کیلووات، قدرت بالا و مصرف سوخت عالی را ارائه میدهد.
• انتقال: گیربکس دستی Sinotruk HW19710 (10 سرعته)، با تعویض دنده نرم، ظرفیت گشتاور بالا و هماهنگی کامل با موتور اصلی.

روبنا

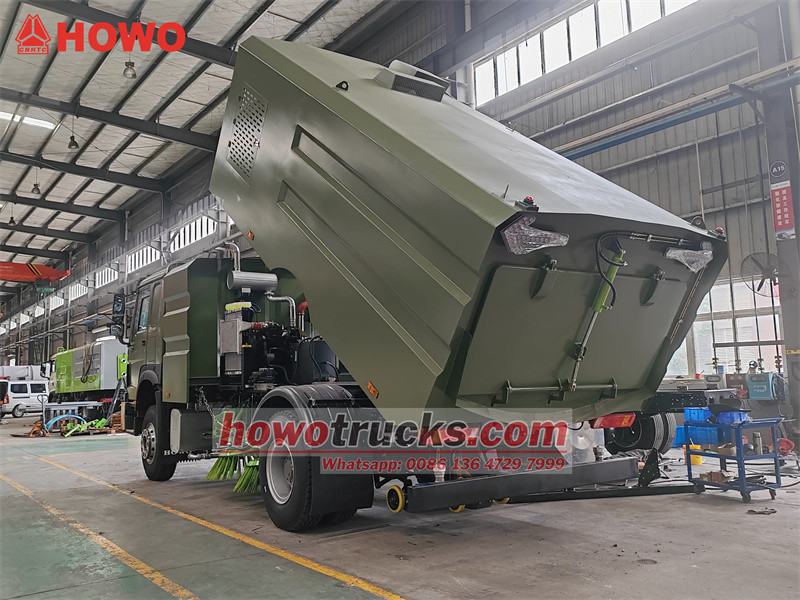

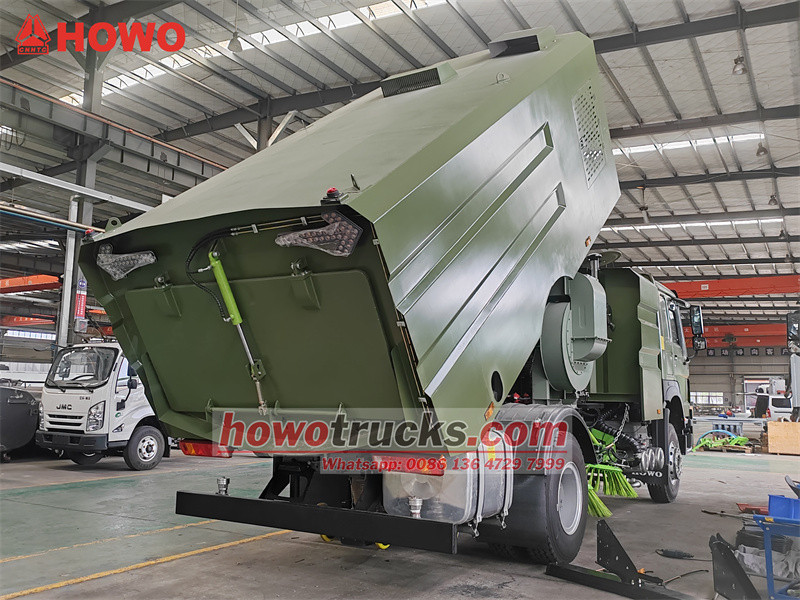

• سطل زباله: ظرفیت ۸۰۰۰ لیتر. این دستگاه با ساختار ترکیبی از آستر داخلی از جنس استیل ضد زنگ و آستر خارجی از جنس استیل کربنی، مقاومت در برابر خوردگی فولاد ضد زنگ را با استحکام ساختاری فولاد کربنی ترکیب میکند و عمر طولانی و نگهداری آسان را تضمین میکند.
• مخزن آب: ظرفیت ۴۰۰۰ لیتر. این دستگاه که از فولاد کربنی ساخته شده است، آب کافی برای سیستمهای شستشوی فشار بالا و سیستمهای مهار گرد و غبار را فراهم میکند.

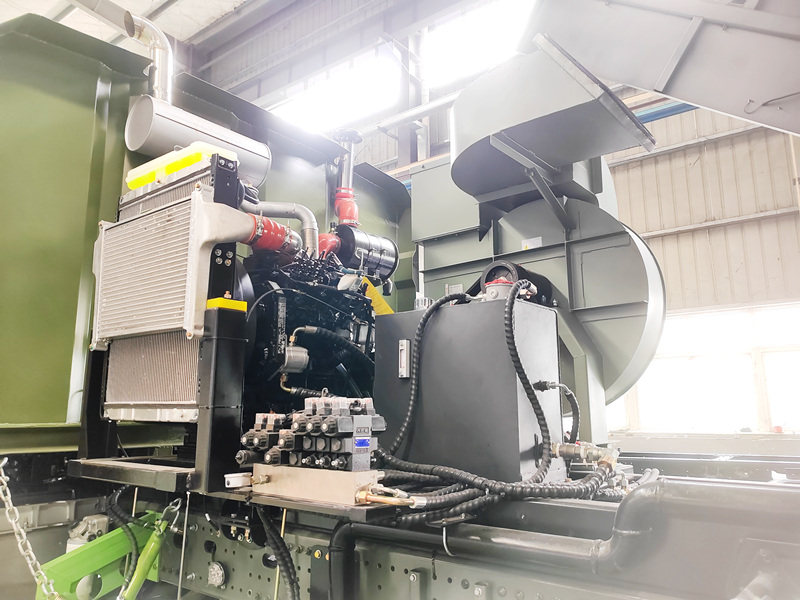

• موتور کمکی: این دستگاه که به یک موتور دیزلی دانگ فنگ کامینز B140 33 مجهز شده است، برای تأمین نیروی سیستمهای بالایی جاروب جادهای (دمنده، پمپ آب و غیره) طراحی شده است و عملکردی پایدار و مصرف برق پایینی را ارائه میدهد.

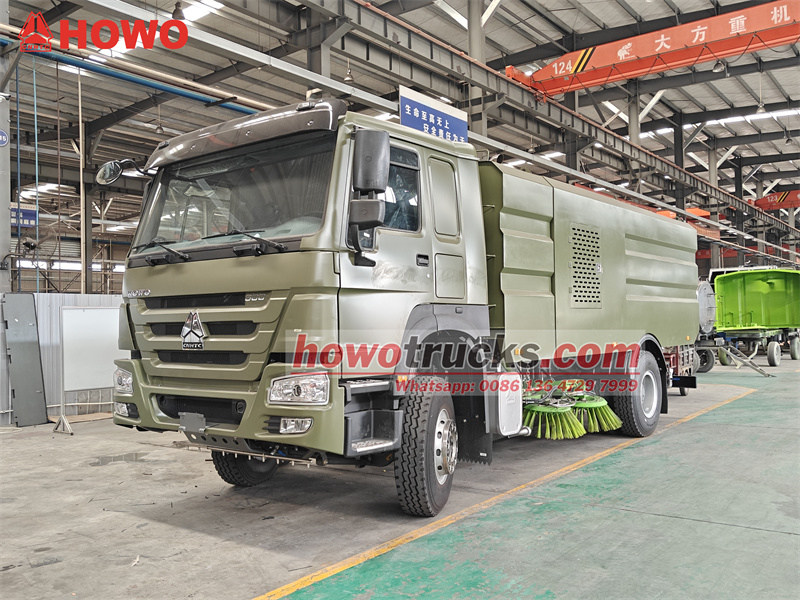

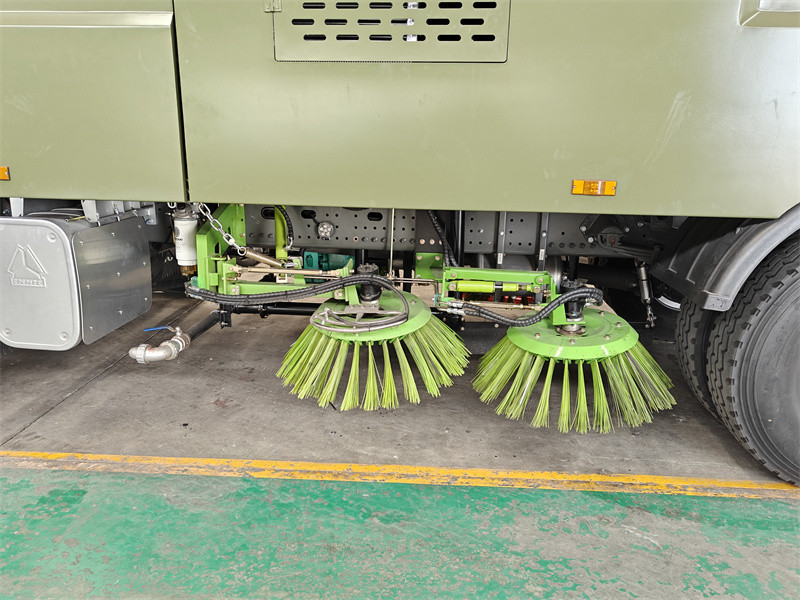

• سیستم جاروب:

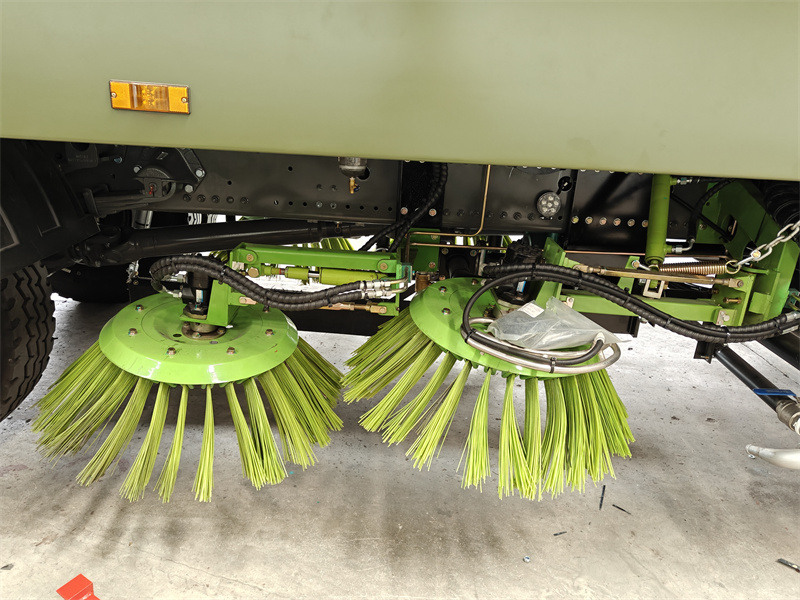

◊ برسها: مجهز به ۴ برس (۲ برس در هر طرف) که قادر به کار در چندین حالت جاروب ترکیبی است.
◊ عرض جاروب: حداکثر عرض جاروب به 3.5 متر میرسد که راندمان عملیاتی بالایی را تضمین میکند.
◊ حداکثر ظرفیت جاروب: تا 60،000 متر مکعب در ساعت.
◊ سرعت عملیاتی: ۳ تا ۲۰ کیلومتر در ساعت، قابل تنظیم بر اساس میزان آلودگی جاده.

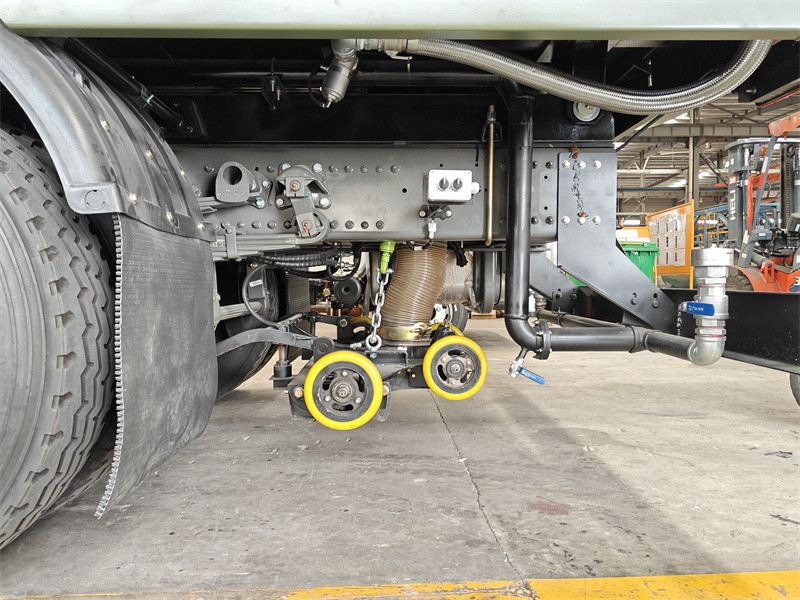

• سیستم مکش:
دارای دهانه مکش عریض است که با فن هماهنگ عمل میکند تا زبالههای جمعآوریشده توسط برسها را با قدرت جمع کرده و به مخزن زباله منتقل کند.

• سیستم شستشوی فشار قوی:
◊ پمپ فشار قوی: پمپ پیستونی فشار قوی آلمانی PINFL PF36 (سرعت کارکرد ۱۱۵۰ دور در دقیقه، فشار ۱۶ مگاپاسکال، دبی ۱۵۰ لیتر در دقیقه)، آب با فشار بسیار بالا را برای از بین بردن لکههای سرسخت ارائه میدهد.
◊ عرض شستشو: عرض شستشوی فشار قوی 2.5 متر است.

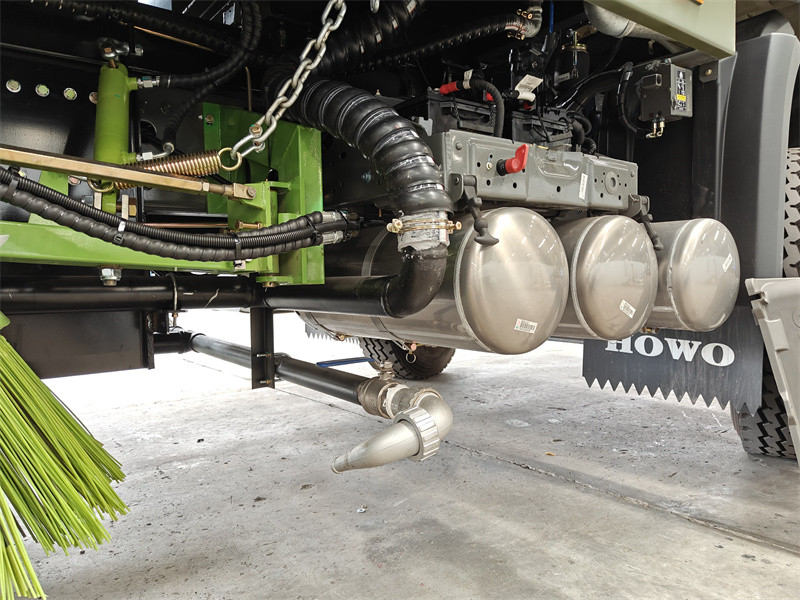

◊ طرح نازل: چندین نازل شستشو در جلوی کابین برای شستشوی مؤثر زمین نصب شده است.
• سیستم مهار گرد و غبار کم فشار:
◊ پمپ فشار پایین: پمپ آب کم فشار 60/90 هانگژو ویلونگ با دبی 60 متر مکعب در ساعت. نازلهای بادبزنی شکل اضافی در جلوی برسها برای سرکوب گرد و غبار ناشی از پاشش قرار گرفتهاند و از آلودگی ثانویه گرد و غبار در حین کار جلوگیری میکنند.

• سیستم فن:
◊ با بهرهگیری از یک فن Weiye، فشار هوای بالا و جریان هوای زیاد، مکش قدرتمندی را برای دهانه مکش ایجاد میکند و بازیابی کامل زباله را تضمین میکند. مجهز به عملکرد خود تمیزشوندگی برای حذف خودکار گرد و غبار و زبالههای انباشته شده در داخل فن، و حفظ عملکرد کارآمد.
◊ نازلهایی نیز در جلوی برسها نصب شدهاند که هماهنگی کامل بین شستشو و جارو کردن را ممکن میسازند.
»Ⅳ.عملیات و کنترل
این خودرو برای عملکرد انعطافپذیر و کارآمد، به دو سیستم کنترل عملیاتی مجهز است:

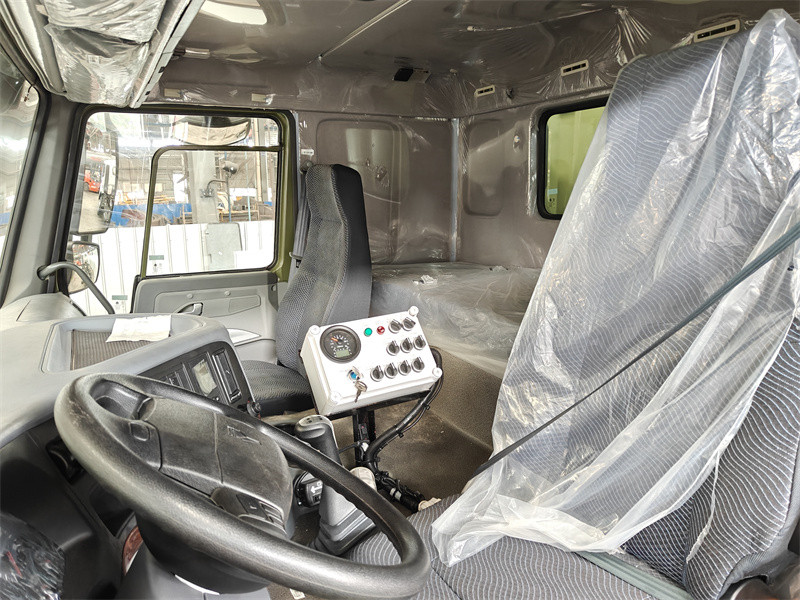

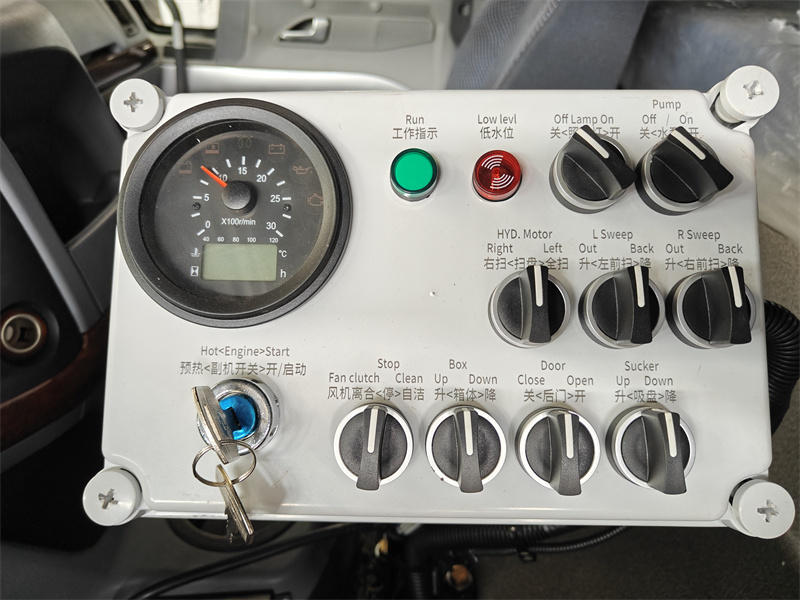

۱. پنل کنترل در کابین: کنترل و نمایش تمام عملکردهای اصلی را یکپارچه میکند و به اپراتور اجازه میدهد اکثر وظایف را بدون ترک کابین انجام دهد. شامل موارد زیر است:
★ واحد نمایش: دورسنج موتور کمکی، نشانگرهای وضعیت کارکرد، چراغ هشدار سطح پایین آب.
★کلیدهای تابع: کلید روشنایی، کلید پمپ آب.
★ دستگیرههای کنترل:

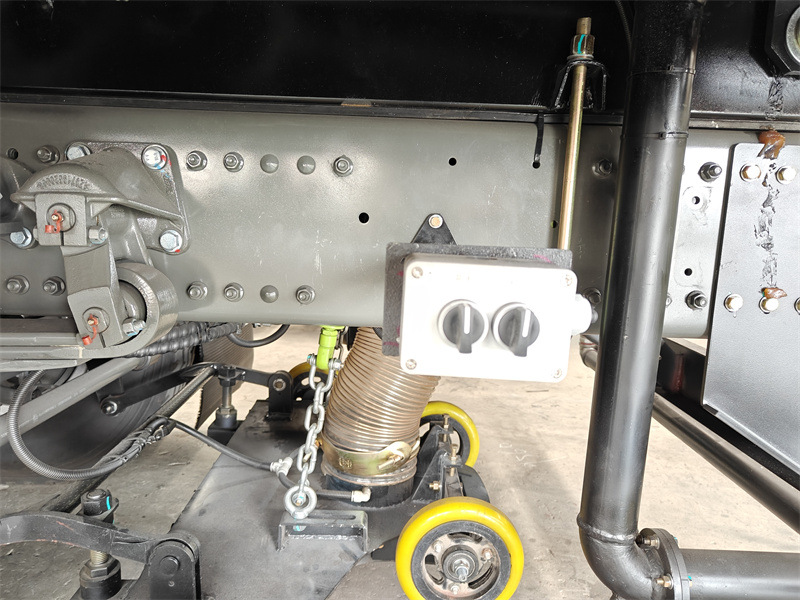

۲. جعبه کنترل کمکی نزدیک دهانه مکش:
این جعبه کنترل ثانویه که برای عملکرد راحت طراحی شده است شامل موارد زیر است:
دکمه باز/بسته کردن درب عقب
