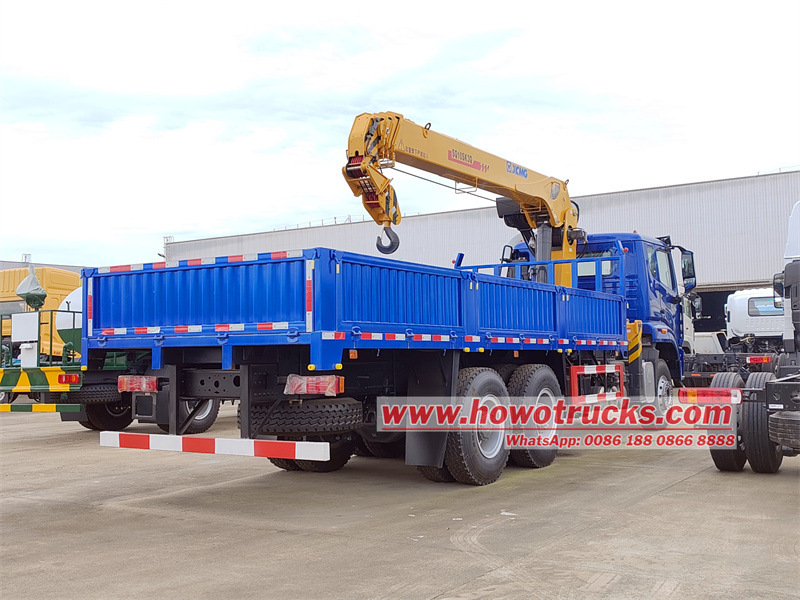

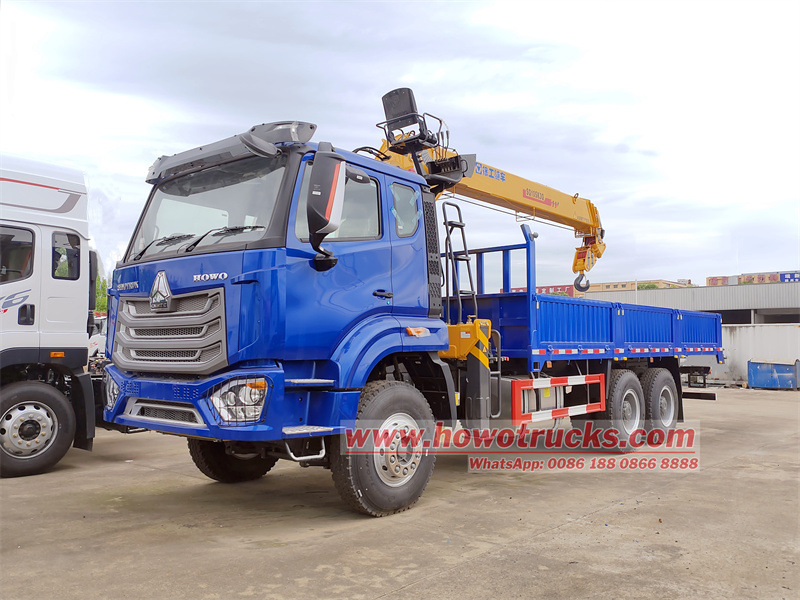

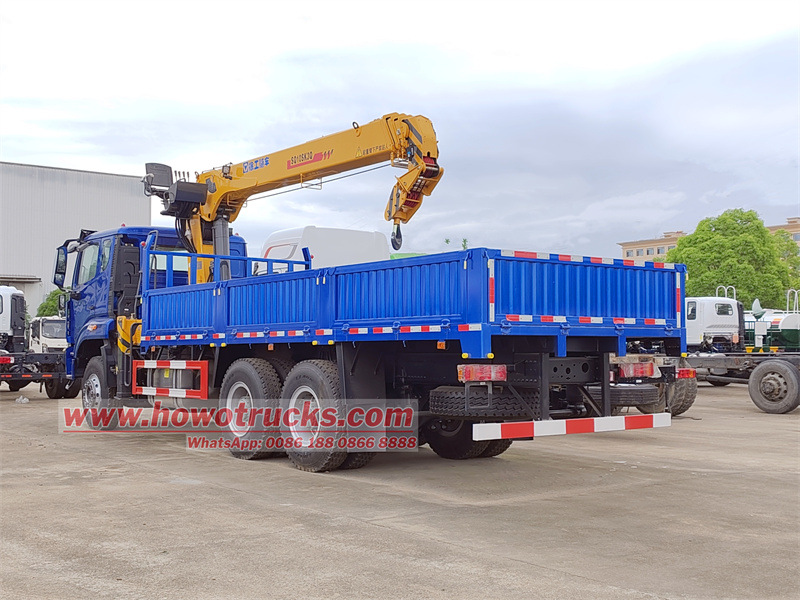

جرثقیل کامیونی Sinotruk Howo NX 6x4 دارای ظرفیت 10 تن و فاصله بین دو محور 4600+1350 میلیمتر است. این جرثقیل به موتور Sinotruk WD615.47 با قدرت 371 اسب بخار، گیربکس 10 سرعته HW19710 و جرثقیل XCMG SQ10SK3Q مجهز شده است. حداکثر ظرفیت بالابری آن 10 تن و گشتاور بالابری آن 25 تن بر متر است. ابعاد جعبه بار 6200x2450x550 میلیمتر است. این جرثقیل دارای پایههای هیدرولیکی و اهرم کنترل زمینی در دو طرف، کنترل بالایی سمت چپ و جعبه کنترل از راه دور است.
ظرفیت کاری :
5000Lنوع کابین :
HOWO NX371سیستم درایو :
4X2فاصله بین دو محور (میلیمتر) :
4600+1350مخصوص موتور :
371 HP / Sinotruk WD615.47جعبه دنده :
HW19710 , manual, 10 forwards & 2 reversesمحور جلو (کیلوگرم) :
9500محور عقب (کیلوگرم) :
16000 x 2کامیون هوو با جرثقیل هیدرولیکی 10 تنی یک ابزار مهندسی قدرتمند با اندازه متوسط است که قابلیتهای حمل و نقل و بالابری را با هم ترکیب میکند. شاسی توسط یک موتور ۳۷۱ اسب بخاری جفت شده با یک گیربکس ۱۰ سرعته هدایت میشود که ظرفیت تحمل بار بالایی را فراهم میکند. روسازه دارای یک جرثقیل بوم مستقیم ۴ قسمتی XCMG 10 تنی با حداکثر ارتفاع بالابری بیش از ۱۲.۳۵ متر و شعاع کاری ۱۲ متر است که به راحتی حمل و نقل سایت و نصب تجهیزات را انجام میدهد. جعبه بار ۶.۲ متری از جنس فولاد کربنی محکم و بادوام است. با حالتهای عملیاتی متعدد از جمله کنترلهای بالا به پایین و پایین به بالا، به علاوه یک جعبه کنترل از راه دور، امکان عملیات انعطافپذیر و ایمن تک نفره را فراهم میکند و آن را به انتخابی کاربردی برای سایتهای ساختمانی و سناریوهای لجستیکی تبدیل میکند.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)پیکربندی اصلی:
سازنده:گروه کامیونهای سیاس لیمیتد
ظرفیت کاری | مدل موتور | فاصله بین دو محور | کاربرد |
جرثقیل ۱۰ تنی XCMG | WD615.47 / 371HP | ۴۶۰۰+۱۳۵۰ میلیمتر | • سایتهای ساختمانی: • لجستیک و حمل و نقل: • مهندسی شهری: • نجات اضطراری: |
» دوم.پارامتر محصول برایکامیون جرثقیل بوم دار HOWO NX 6x4:
| کامیون سیار HOWO NX 6X4 با جرثقیل | ||
| پارامترهای فنی عمومی | ||
| ابعاد کلی | ۹۶۵۰ × ۲55۰ × ۳830 میلیمتر | |
| وزن ناخالص خودرو | ۲۵۰۰0 کیلوگرم | |
| وزن خالص | ۱۵۸۴۰ Kg | |
| مشخصات شاسی | ||
| برند شاسی | سینوتروک هوو انایکس | |
| مدل درایو | ۶x۴، چپ-چپ | |
| کابین | کابین هوو H77L، فرمان چپ، با یک تخت، تهویه مطبوع | |
| تعداد مسافران | 3 | |
| موتور | سبک | ۶ سیلندر خطی، خنکشونده با آب، چهار زمانه، با ترمز سوپاپ دود، تزریق مستقیم سوخت، توربوشارژ و اینترکولر، دیزل |
| مدل | سینوتروک WD615.47 | |
| قدرت | 371اچ پی / ۲۷۳ کیلووات | |
| سرعت نامی | ۲۲۰۰ دور در دقیقه | |
| حداکثر گشتاور | 1500 نیوتن متر | |
| حداکثر سرعت گشتاور | 1100-1600 دور در دقیقه | |
| استاندارد انتشار | یورو 2 | |
| جابجایی | ۹.۷۲۶ لیتر | |
| گیربکس | HW19710، 10F و 2R،دستی | |
| سیستم ترمز | هوا برآکه | |
| پایه چرخ | ۴۶۰۰+۱۳۵۰ mm | |
| بارگذاری محور جلو/عقب | ۷۰۰۰/۱۸۰۰۰ (دو محور) کیلوگرم | |
| تایر | ۳۱۵/۸۰R۲۲.۵,لاستیکهای ۱۰+۱ | |
| حداکثر سرعت رانندگی | 90کیلومتر در ساعت | |
| مشخصات سازه بالایی | ||
| بدنه بار | ابعاد | ۶۲۰۰ ۲ عدد450 ضربدر 550 میلیمتر |
| مواد | فولاد کربنی Q235 | |
| ضخامت بار | سمت 3میلیمتر، پایین 4mm | |
| جرثقیل بوم | مدل | ایکس سی ام جی SQ10SK3Q 4 بخشی جرثقیل بوم |
| حداکثر لحظه بلند کردن | 25T·m | |
| حداکثر ظرفیت بالابری | 10۰۰۰ کیلوگرم | |
| حداکثر ارتفاع بالابری | ۱۲.۳۵m | |
| حداکثر طول بوم هیدرولیک | 12m | |
| زاویه چرخش | چرخش کامل ۳۶۰ درجه | |
| محدوده دامنه | 0 تا 75° | |
| حداکثر فشار کاری | ۲۶ مگاپاسکال | |
| قدرت را توصیه کنید | 30 کیلووات | |
| حداکثر جریان روغن سیستم هیدرولیک | ۶۳ لیتر/دقیقه | |
| ظرفیت مخزن روغن | ۱۶۰ L | |
| وزن جرثقیل | ۳۷۶۵ عدد کیلوگرم | |
| فضای نصب | ۱۱۵۰ میلیمتر | |
| تابع اختیاری | ۱. جرثقیل بوم بند انگشتی. | |
| ۲. جعبه تخلیه هیدرولیک. | ||
| 3. سطل را بگیر | ||
| 4. سبد کار هوایی | ||
| پیکربندی دیگر | جویاستیک هیدرولیک دستی, عملیات کنترل از راه دور، و غیره | |
» Ⅲ.پیکربندی شاسی

• مدل شاسی: شاسی Sinotruk Howo NX371.
• نوع درایو: درایو ۶x۴، ظرفیت تحمل بار بالا.
• فاصله بین دو محور: ۴۶۰۰+۱۳۵۰ میلیمتر
• سیستم انتقال قدرت: موتور دیزل شش سیلندر خطی Sinotruk WD615.47 با قدرت ۳۷۱ اسب بخار، حجم موتور ۹.۷۲۶ لیتر، گشتاور ۱۵۰۰ نیوتن متر، استاندارد آلایندگی یورو ۳.
• سیستم انتقال قدرت: گیربکس ده سرعته Sinotruk HW19710.
• محورها: محور جلو VGD95 (درامزی)، دو محور عقب MCX16ZG (درامزی) با نسبت دنده 4.803.
• لاستیکها: لاستیکهای ۱۲.۰۰R۲۰.
• مخزن سوخت: مخزن سوخت ۴۰۰ لیتری.

• ابعاد جعبه بار: ۶۲۰۰x۲۴۵۰x۵۵۰ میلیمتر، فضای بارگیری کافی.
• جنس و ساختار: فولاد کربنی Q235B، محکم و مقاوم در برابر سایش.
• ضخامت صفحه: صفحات کناری به ضخامت ۳ میلیمتر، صفحات پایینی به ضخامت ۴ میلیمتر.

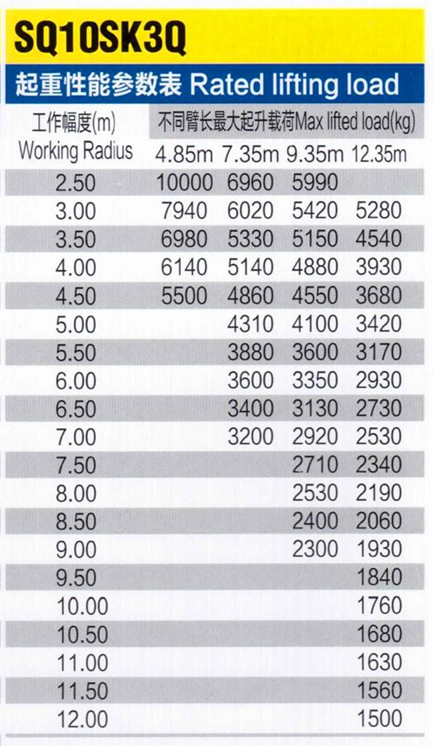

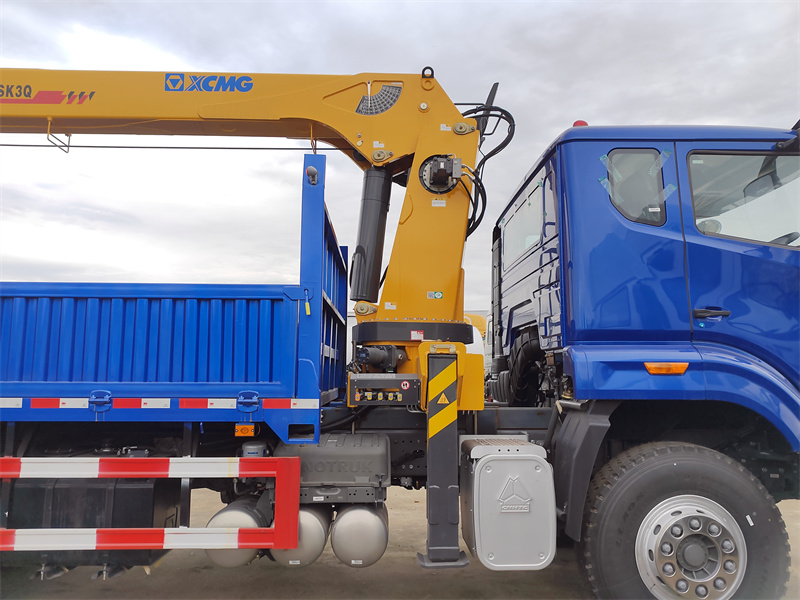

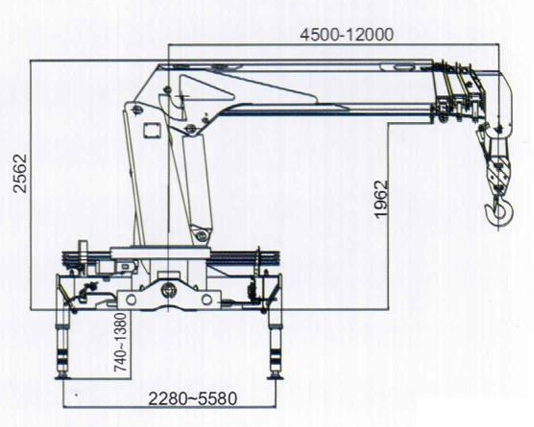

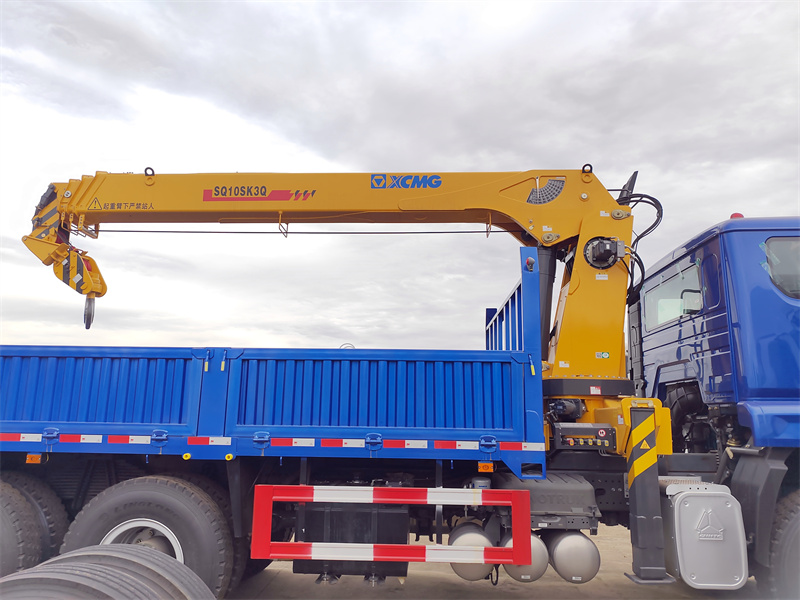

» Ⅴ. جرثقیل XCMG SQ10SK3Q:

• ظرفیت بالابری مجاز: ۱۰ تن، حداکثر گشتاور بالابری تا ۲۵ T·m، با عملکرد بالابری قدرتمند.
• فناوری بوم: از فناوری بوم تلسکوپی مستقیم همزمان ۴ قسمتی برای عملکرد کارآمد و سریع استفاده میکند.

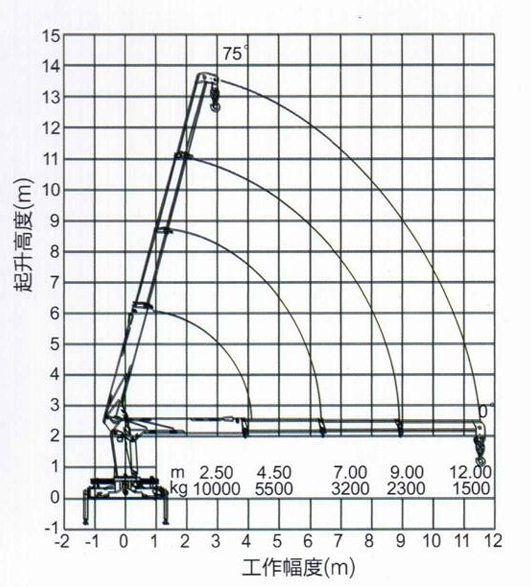

• محدوده کاری: حداکثر طول بوم در حالت باز ۱۲ متر، حداکثر ارتفاع بالابری تا ۱۲.۳۵ متر، که پوشش کاری وسیعی را فراهم میکند.
• وزن: وزن این جرثقیل تقریباً 3765 کیلوگرم است که ضمن تضمین استحکام، به طراحی سبکوزن معقولی دست مییابد.
• سیستم هیدرولیک: حداکثر فشار کاری ۲۶ مگاپاسکال، دبی ۶۳ لیتر در دقیقه
• زاویه کار: چرخش کامل ۳۶۰ درجه؛ محدوده دامنه ۰ تا ۷۵ درجه

»Ⅵ. سیستم کنترل عملیات:

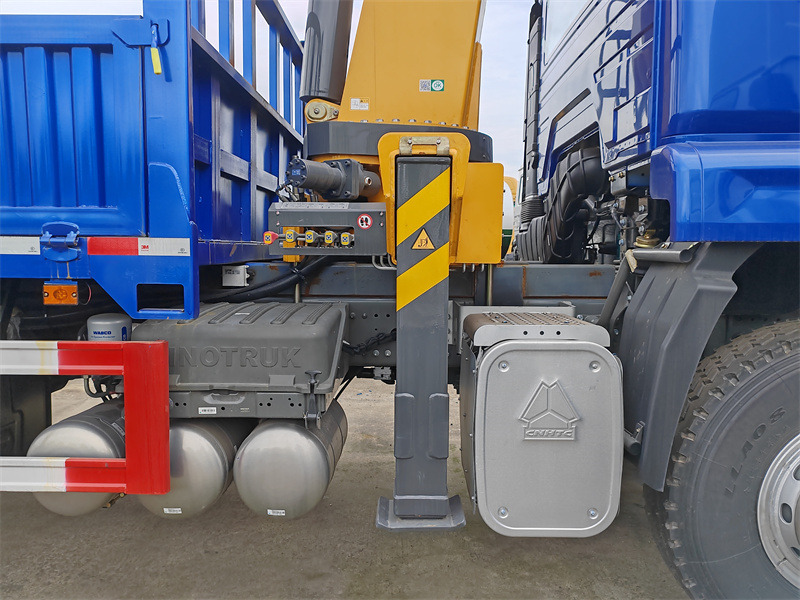

• سیستم مهار بازویی: یک مهار هیدرولیکی در هر طرف جرثقیل نصب شده است که یک سازه نگهدارنده پایدار را تشکیل میدهد.
• سیستم کنترل:

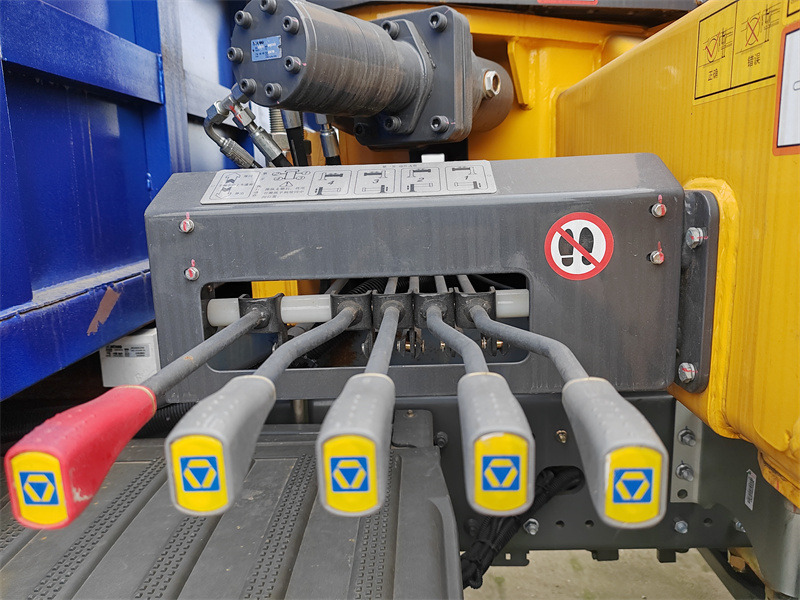

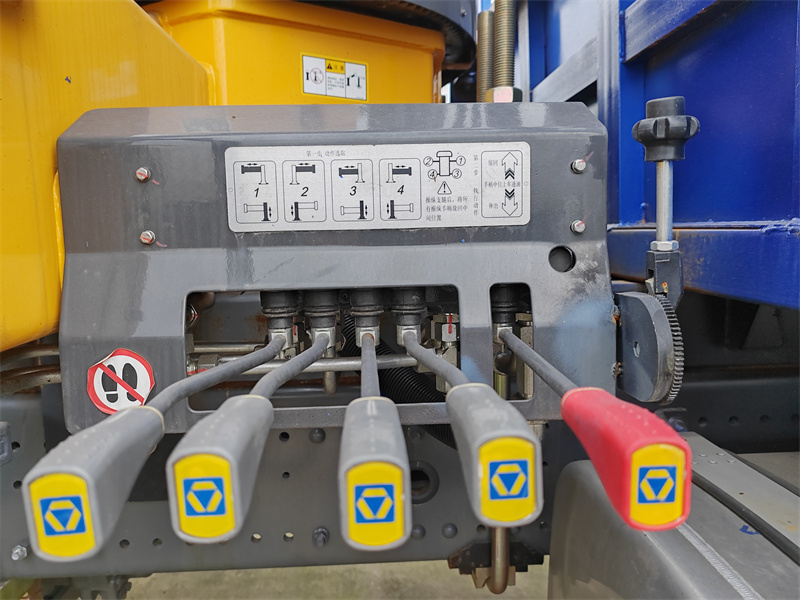

۱. عملیات جانبی: اهرمهای کنترل هیدرولیکی دستی در هر طرف تعبیه شدهاند که به اپراتور اجازه میدهد تا جرثقیل را از زاویه دید مطلوب کنترل کند.

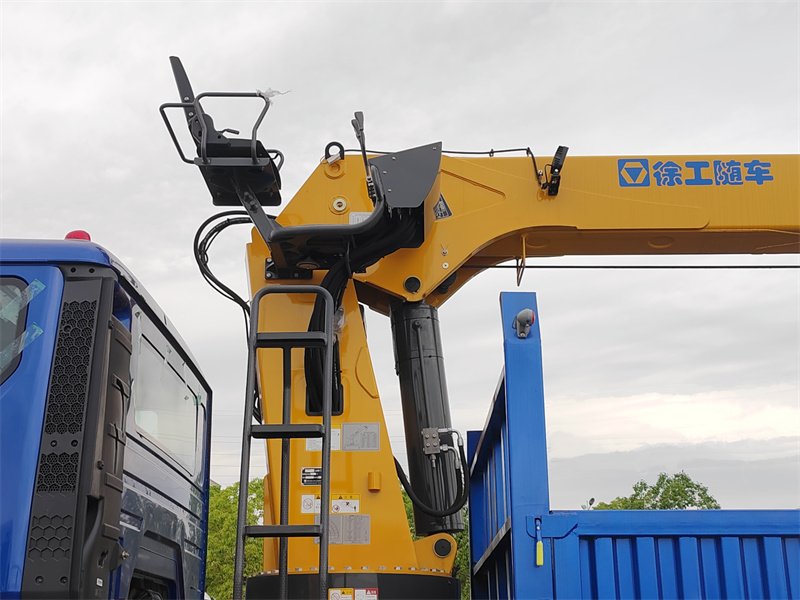

۲. پنل کنترل بالایی: یک پنل کنترل بالایی به همراه صندلی در سمت چپ تعبیه شده است که با یک مجموعه از اهرمهای کنترل هیدرولیکی دستی ادغام شده و امکان دید در ارتفاع بالا و کنترل دقیق عملیات بلند کردن را فراهم میکند.

۳. جعبه کنترل از راه دور: مجهز به عملکرد بصری و راحتتر.
• توابع کنترل: تمام اهرمهای کنترل با هم کار میکنند تا تمام اقدامات، از جمله باز و بسته شدن افقی و عمودی پایهها، باز و بسته شدن، بلند کردن و چرخش بوم و بالا و پایین بردن قلاب را کنترل کنند و دقت و انعطافپذیری را تضمین کنند.
• توابع ایمنی:
o محافظت در برابر اضافه بار: سیستم هیدرولیک دارای یک سنسور فشار داخلی است که در صورت اضافه بار، بار را به طور خودکار محدود میکند.
ترمز اضطراری: یک دکمه توقف اضطراری برای واکنش سریع در مواقع اضطراری روی پنل کنترل تعبیه شده است.
» Ⅶ. سناریوهای کاربردی:
• سایتهای ساختمانی: بلند کردن میلگرد، قطعات بتنی و داربستبندی.
• لجستیک و حمل و نقل: بارگیری و تخلیه تجهیزات و کانتینرهای بزرگ.
• مهندسی شهری: نصب چراغهای خیابانی و تعویض بیلبورد.
• نجات اضطراری: بلند کردن وسایل در مکانهای فاجعهزده.
