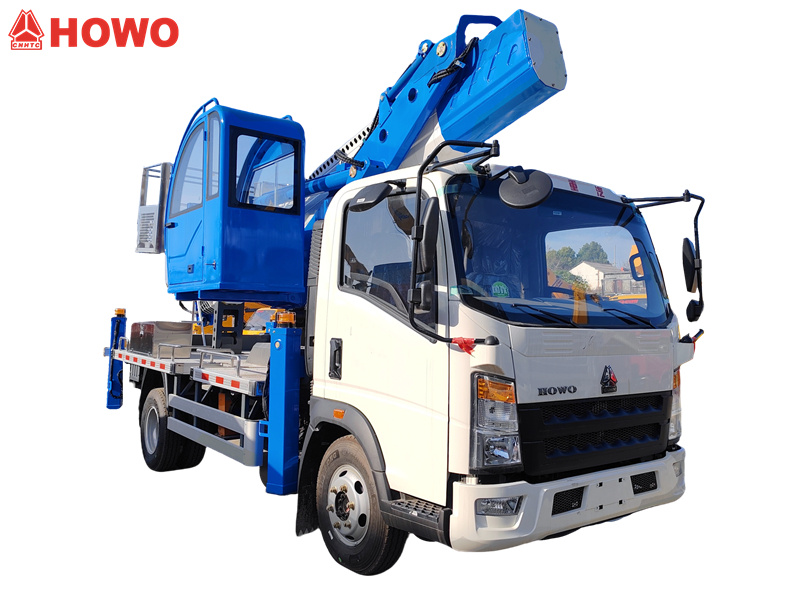

این کامیون بالابر Sinotruk با پلتفرم RHD دارای شاسی کامیون سبک HOWO RHD با فاصله بین دو محور 4500 میلیمتر است. این کامیون به موتور Weichai WP2.3Q140E62 و گیربکس WLY6TS55 مجهز شده است. قسمت بالایی بدنه دارای یک بوم تلسکوپی 6 قسمتی است که از روی زمین و صفحه گردان هدایت میشود.جعبه کنترلیا با کنترل از راه دور. میتواند ۳۶۰ درجه بچرخد درجه، دارای چهار پایه هیدرولیکی، حداکثر ظرفیت بار سطل ۲۰۰ کیلوگرم، پنلهای آلیاژ آلومینیوم و یک مسیر پیادهروی ضد لغزش طرحدار است. همچنین شامل چراغهای عملیاتی در شب نیز میباشد.
ظرفیت کاری :
28mنوع کابین :
Howo RHD cabinابعاد (میلیمتر) :
7825x2350x2950mmسیستم درایو :
4x2,LHDفاصله بین دو محور (میلیمتر) :
4500مخصوص موتور :
140HP/WP2.3Q140E62جعبه دنده :
WLY6TS55 transmission,6-speed,manualمحور جلو (کیلوگرم) :
3200محور عقب (کیلوگرم) :
7000نکته :
6-section telescopic boom
سازنده:CSگروه کامیونها با مسئولیت محدود
ما یک تولید کننده حرفه ای وسایل نقلیه ویژه هستیم،
کاملاً نو و۱۰۰٪کیفیتتضمین شده.
▶۱. معرفی محصول:

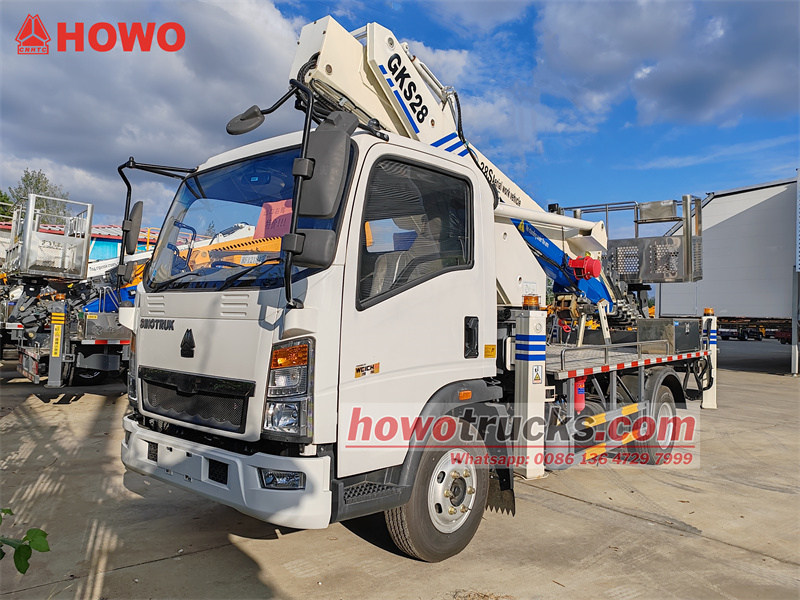

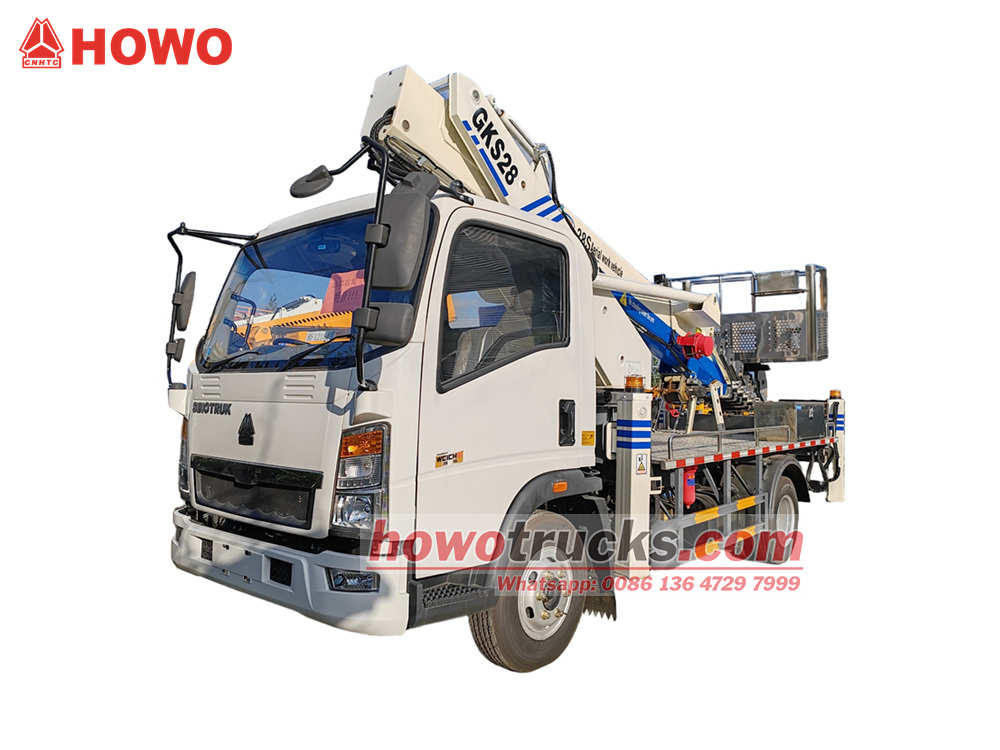

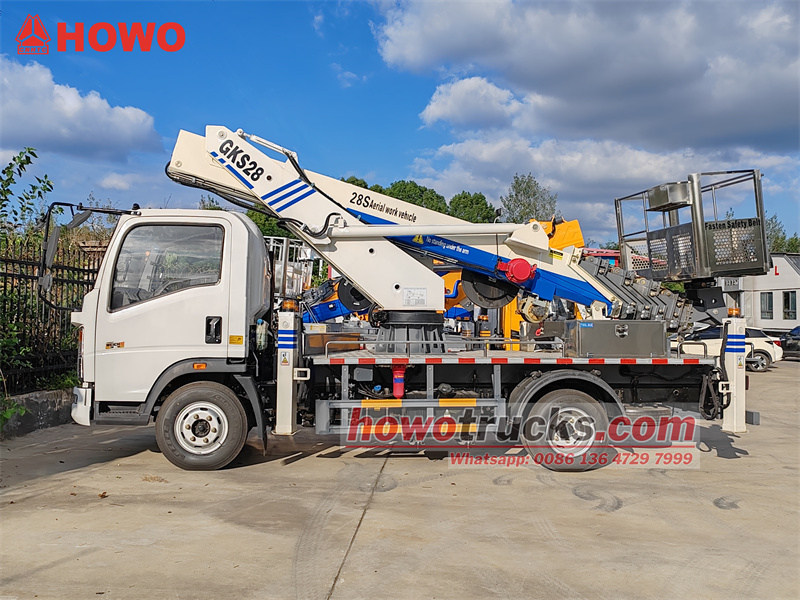

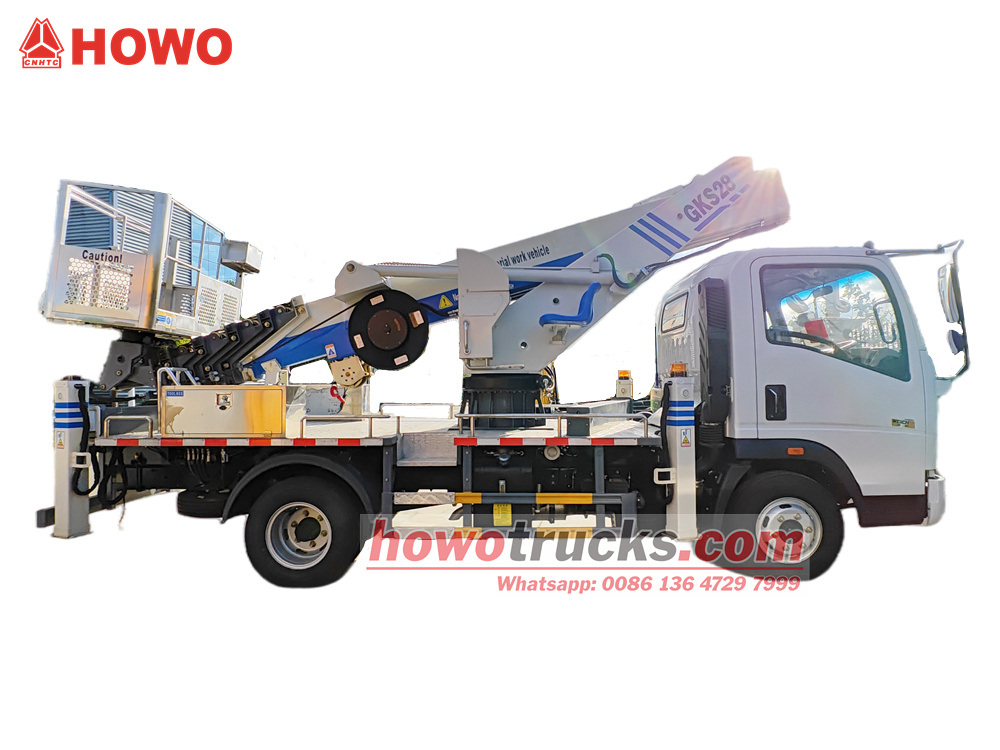

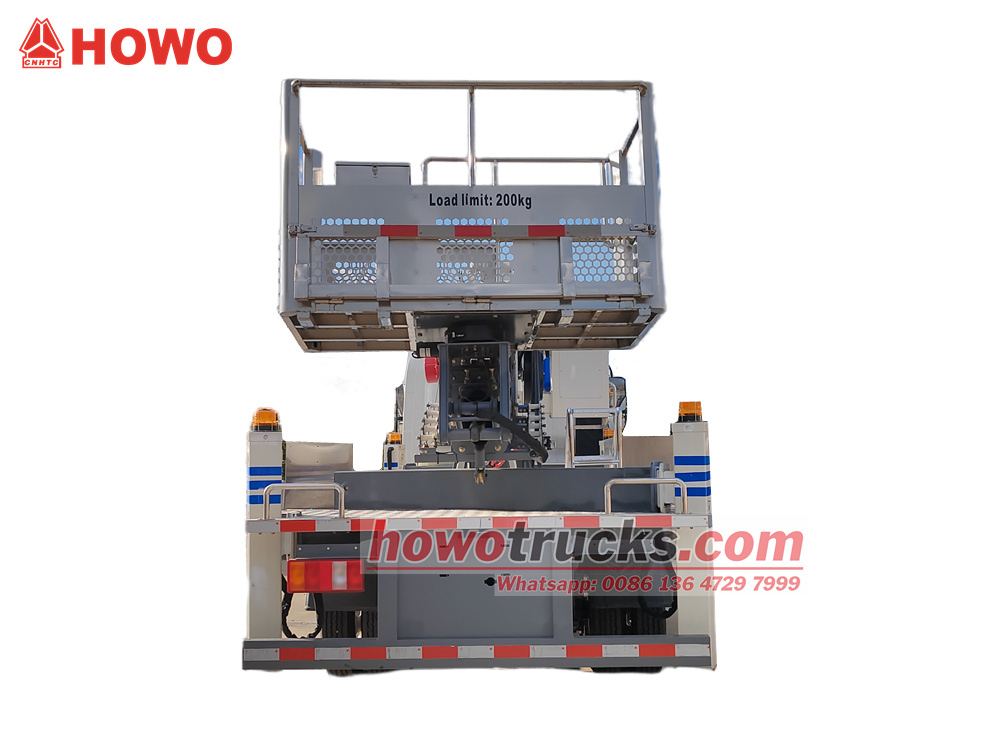

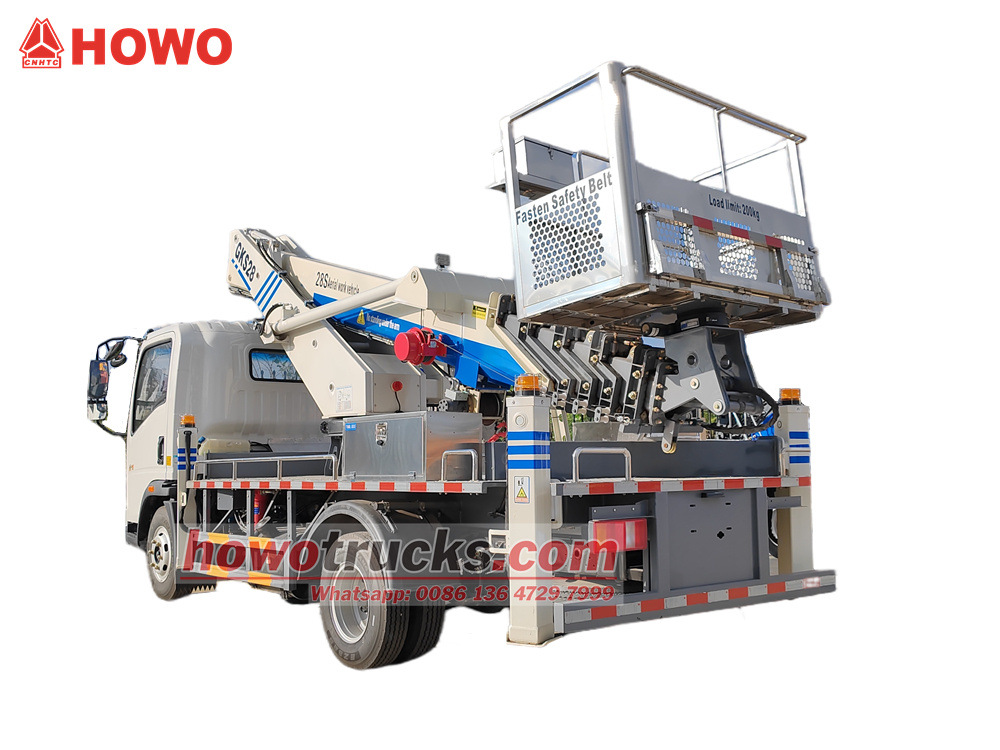

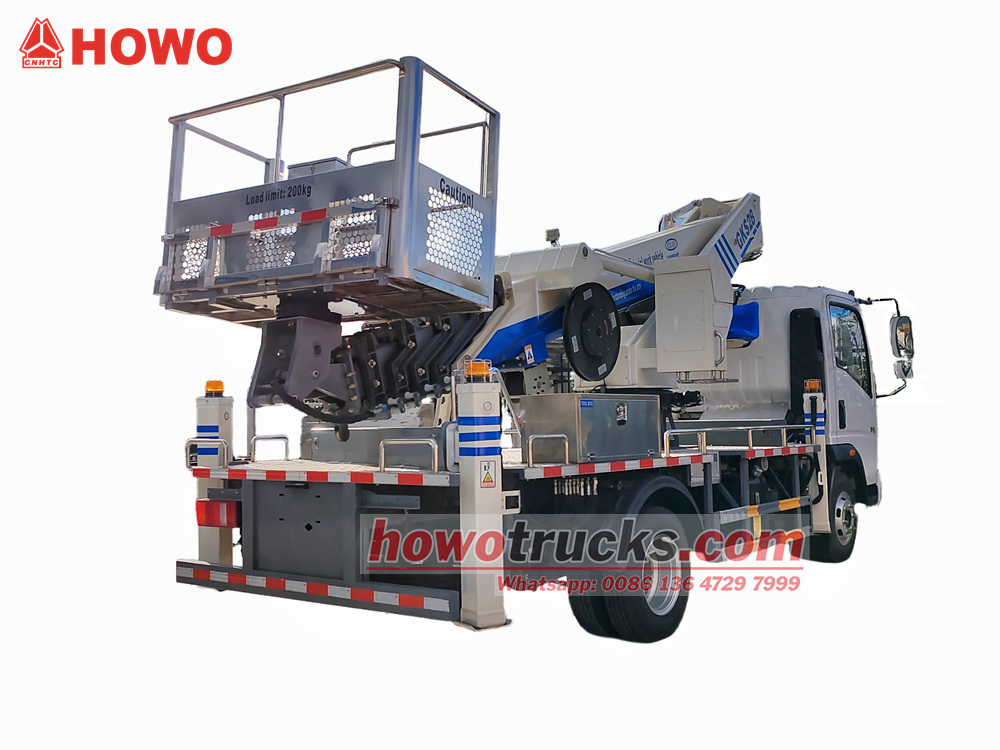

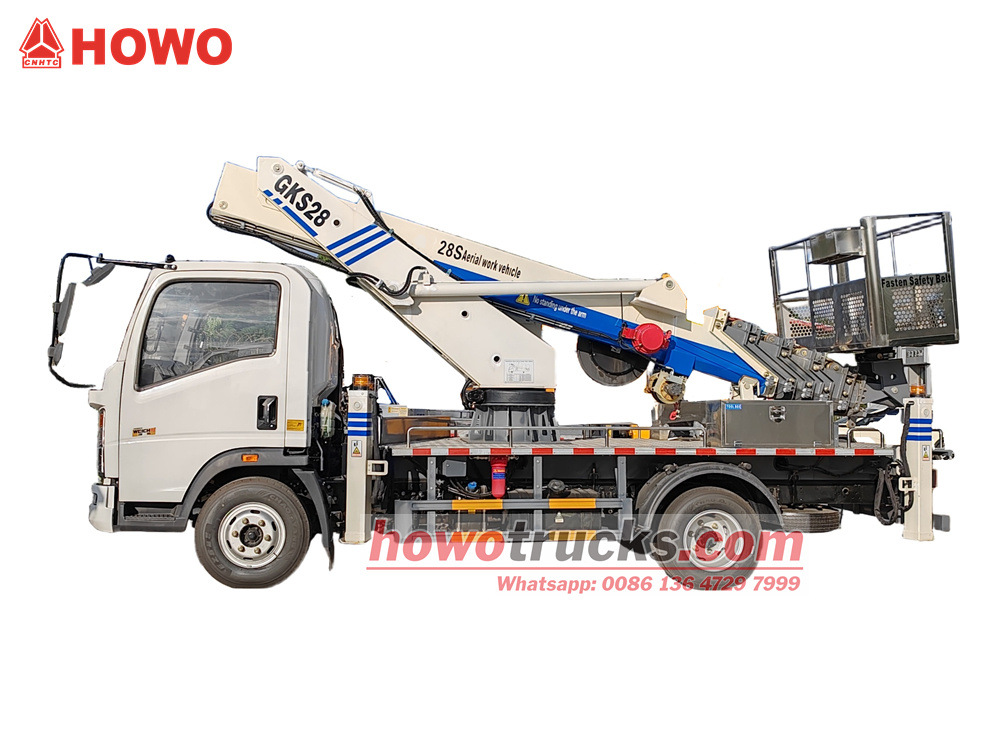

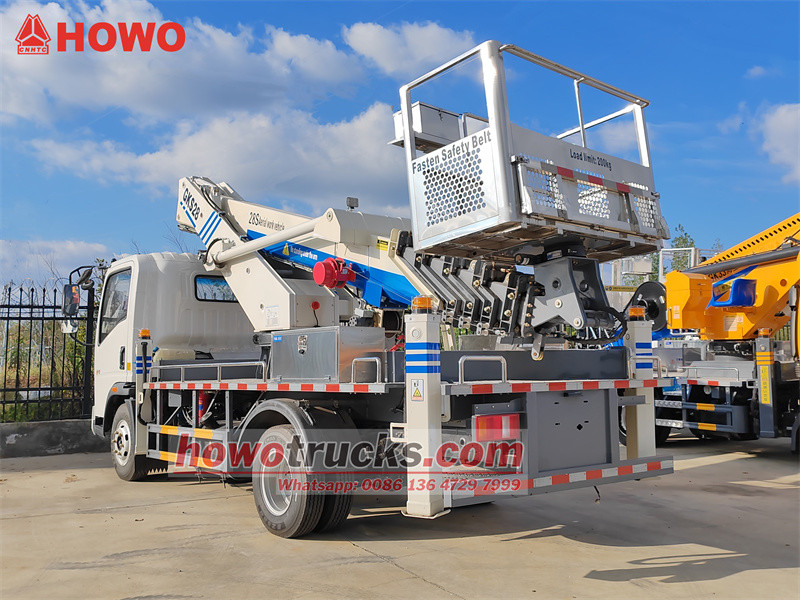

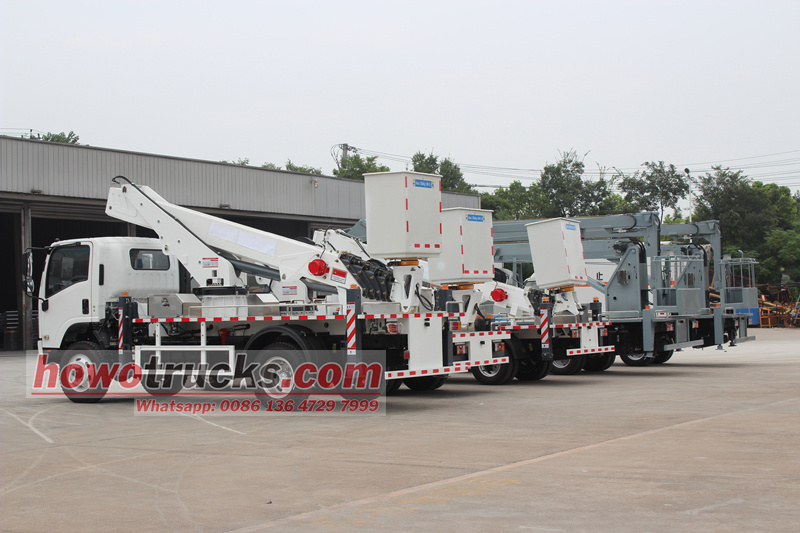

کامیون هوایی HOWO 28M با درایو سمت راست این دستگاه ترکیبی از کارایی، ایمنی و هوش است که به طور خاص برای سناریوهای کار هوایی طراحی شده است. این دستگاه از شاسی کامیون سبک Sinotruk با فرمان راست و فاصله بین دو محور ۴۵۰۰ میلیمتر برای سازگاری برتر استفاده میکند. موتور Weichai China VI و گیربکس ۶ سرعته با هم ترکیب شدهاند تا عملکردی قدرتمند و سازگار با محیط زیست را ارائه دهند. بوم تلسکوپی شش قسمتی از چرخش ۳۶۰ درجه پشتیبانی میکند.° چرخش، و جعبه کنترل زمینی، صفحه گردان و کنترل از راه دور، عملکرد انعطافپذیر و راحتی را ارائه میدهند. سکوی کار مکانیکی خود متعادل، پایداری عملیاتی را تضمین میکند. چهار پایه هیدرولیکی (جلو X شکل و عقب H شکل) به طور مستقل تنظیم میشوند تا با زمینهای پیچیده سازگار شوند و از تغییر شکل تیر جلوگیری کنند.
چراغهای شبنما، سیستم اتصال هوشمند و نمایش وضعیت کار در لحظه، ایمنی و کارایی را افزایش میدهند. قطعات اصلی از برندهای مشهور داخلی وارد میشوند و به ویژگیهای ایمنی مانند قفلهای هیدرولیکی دو طرفه و شیرهای تعادل مجهز شدهاند که آن را به انتخابی کارآمد و قابل اعتماد برای کاربردهایی در مدیریت شهری، ساخت و ساز و نجات اضطراری تبدیل میکند.
▶دوم. محصول مزایا:۱. سازگاری بالا: طراحی فرمان راست، فاصله بین دو محور معقول و شاسی با عملکرد بالا.
۲. عملیات هوشمند: سیستم کنترل متصل و نظارت بلادرنگ، کارایی و ایمنی را افزایش میدهد.
۳. ساختار بهینه شده: بوم شش ضلعی و تنظیم مستقل پایهها با زمینهای پیچیده سازگار است.
۴. تضمین کیفیت: اجزای اصلی وارداتی، سیستم هیدرولیک پایدار و قابل اعتماد و هزینههای نگهداری پایین.
▶۲. محصولمشخصات:
| کامیون هوایی HOWO 28m | |||||
| توضیحات خودرو | |||||
| مدل خودرو | کامیون پلتفرم | ابعاد کلی | ۷۸۲۵x۲۳۵۰x۲۹۵۰ میلیمتر | ||
| جی وی دبلیو | ۹۸۹۰ کیلوگرم | ارتفاع کار | ۲۸ متر | ||
| وزن خالص | ۶۲۸۰ کیلوگرم | حداکثر سرعت | ۹۵ کیلومتر در ساعت | ||
| شرح شاسی | |||||
| برند شاسی | ایسوزو | ||||

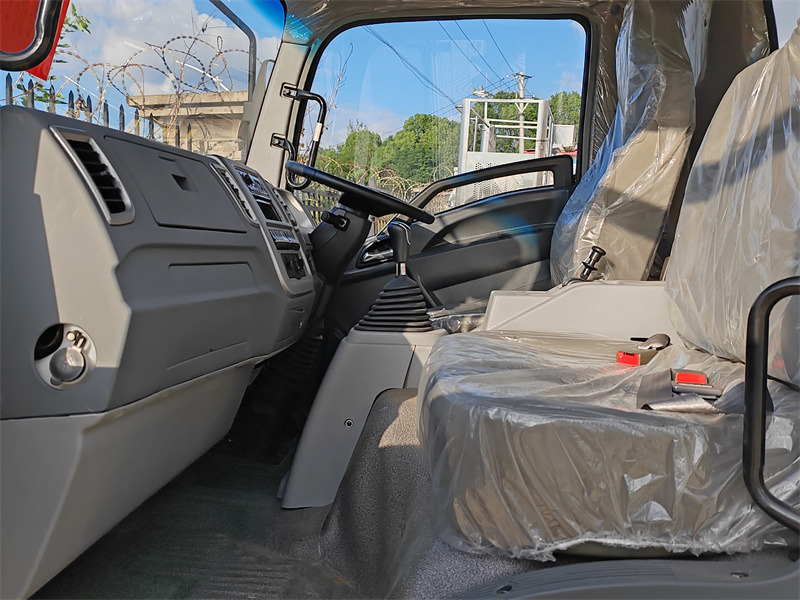

| کابین | هوو آر اچ دی کابین سبک، ۲ صندلی، دارای تهویه مطبوع | ||||
| پایه چرخ | ۴۵۰۰ میلیمتر | ||||
| تعداد محورها | 2 | ||||
| محور | محور جلو | ۳.۲ تن | |||
| محور عقب | 8T | ||||
| مسیر چرخ جلو/عقب | ۱۷۹۸ / ۱۷۶۴ میلیمتر | ||||
| اورهنگ جلو/عقب | ۱۲۴۰/۲۰۸۵ میلیمتر | ||||
| سیستم کشش | ۴x۲ | ||||
| سیستم کنترل عملیات | فرمان برقی | ||||
| سیستم ترمز | ترمز بادی | ||||
| انتقال | گیربکس WLY6TS55، 6 سرعته، دستی | ||||
| مشخصات تایر | ۸.۲۵R۲۰ | ||||
| مقدار تایر | ۶+۱ | ||||
| توضیحات موتور | |||||
| ساخت موتور | موتور ویچای | ||||
| مدل موتور | WP2.3Q140E62 | ||||
| قدرت اسب | ۱۴۰ اسب بخار / ۱۰۳ کیلووات ۳۲۰۰ دور در دقیقه | ||||
| نوع | چهار زمانه، ۴ سیلندر خطی، خنک کننده داخلی با سوپرشارژر، دیزل | ||||
| حداکثر گشتاور | ۳۲۰ نیوتن متر در متر مربع ۱۴۰۰-۲۴۰۰ دور در دقیقه | ||||
| جابجایی | ۲۲۸۹ میلیلیتر | ||||
| استاندارد انتشار | یورو ۶ | ||||
| توضیحات قطعات بالا | |||||
| شرایط کاری | |||||
| نوع بوم | بوم تلسکوپی سنکرون ۶ قسمتی | ||||
| زاویه چرخش | چرخش پیوسته ۳۶۰ درجه دو طرفه، سبد آویز با چرخش ۳۶۰ درجه | ||||
| حداکثر ارتفاع کار | ۲۸ متر | ||||
| حداکثر شعاع کاری | ۱۴.۵ متر | ||||
| موقعیت عملیاتی | صفحه گردان، جعبه کنترل، کنترل از راه دور بیسیم | ||||
| حالت کنترل | سیستم کنترل باس ZYK، سیستم کنترل تناسبی الکتروهیدرولیک، برای دستیابی به تنظیم سرعت بدون پله | ||||
| احتکارها و پیادهروها | صفحه آلومینیومی، صفحه شطرنجی آلومینیومی | ||||
| سطل | |||||
| بارگذاری دارای رتبه | ۲۰۰ کیلوگرم، کف ضد لغزش | ||||
| اندازه | ۱۰۰۰ * ۷۵۰ * ۱۱۰۰ میلیمتر | ||||
| مواد | فولاد ضد زنگ | ||||
| تنظیم حالت تعادل | سیستم تراز هیدرواستاتیک | ||||
| کمربند ایمنی | ۱ مجموعه | ||||
| مهار بیرونی | |||||
| نوع | نوع V جلو / نوع H عقب | ||||
| شماره | 4 | ||||
| تنظیم | جداگانه تنظیم شده است، یا به صورت هماهنگ کنترل شود | ||||
| حالت کنترل پای کمکی | عملکرد هیدرولیک دستی | ||||
| قفل هیدرولیک | قفل هیدرولیکی دو طرفه برای چهار پا | ||||
| چراغ چشمک زن روی پاها | چراغهای زرد | ||||
| دهانه افقی مهار جلویی | ۴۳۷۰ میلیمتر | ||||
| دهانه افقی مهار عقب | ۴۱۵۰ میلیمتر | ||||
| پیکربندی امنیتی | |||||
| دستگاه قفل خودکار برای موقعیتهای عملیاتی مختلف | جلوگیری از خطر سوء استفاده | ||||
| پمپ اضطراری دستی | هنگامی که موتور و پمپ اصلی خراب میشوند، از طریق سیستم اضطراری، کارگر را به زمین برگردانید و وسیله نقلیه را به حالت کار برگردانید. | ||||
| دستگاه توقف اضطراری برای سکوی کار | برای توقف اضطراری و محدود کردن عملکرد بوم استفاده میشود. | ||||
| محدود کردن خودکار محدوده کاری | وقتی محدوده کاری به مقدار مشخص شده برسد، جهت خطرناک به طور خودکار محدود میشود. | ||||
| دستگاه محافظت در برابر نشتی | مجهز به محافظ نشتی برای اطمینان از ایمنی منبع تغذیه و ابزارهای برقی | ||||
▶Ⅲ. محصولجزئیات:

پیکربندی شاسی
• شاسی: از شاسی کامیون سبک فرمان راستِ اثباتشده و قابل اعتماد Sinotruk استفاده میکند و کیفیت تضمینشده را تضمین میکند.
• فاصله بین دو محور: ۴۵۰۰ میلیمتر، پایداری رانندگی عالی و فضای کافی برای قسمت بالای بدنه را فراهم میکند.
• سیستم انتقال قدرت: مجهز به موتور Weichai WP2.3Q140E62 با عملکرد بالا، حجم موتور ۲.۳ لیتر، ۱۴۰ اسب بخار و مطابق با استانداردهای آلایندگی یورو ۶.
• انتقال: با گیربکس شش سرعته WLY6TS55 هماهنگ شده است.

ساختار بالاتنه:
• بوم کار: بوم تلسکوپی پنج قسمتی با استحکام بالا، دارای طراحی شش ضلعی برای مقاومت بالا است. استحکام ساختاری، باز و بسته شدن همزمان، حرکت روان و محدوده کاری وسیع.حداکثر ارتفاع کار ۲۸ متر، حداکثر شعاع کار ۱۴.۵ متر

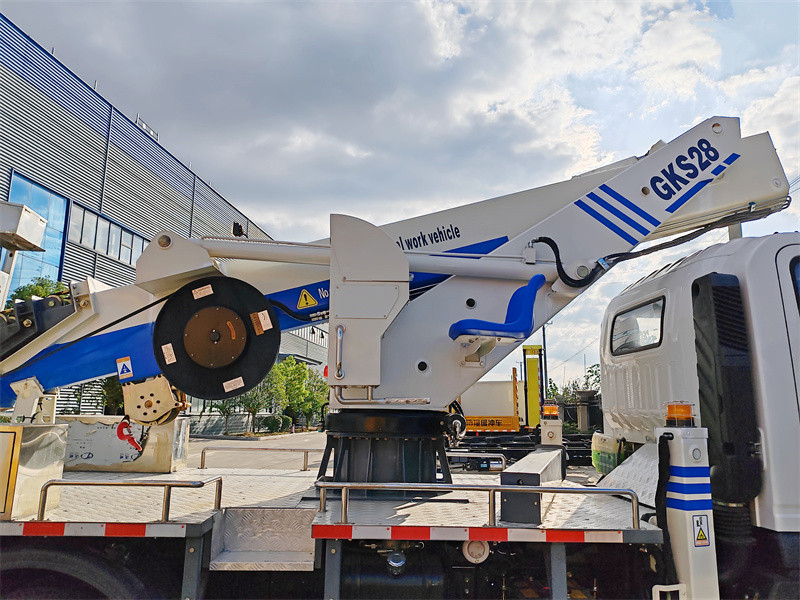

• سیستم چرخش: صفحه گردان به طور مداوم 360 درجه میچرخد و عملکرد انعطافپذیری را فراهم میکند و نقاط کور را از بین میبرد.

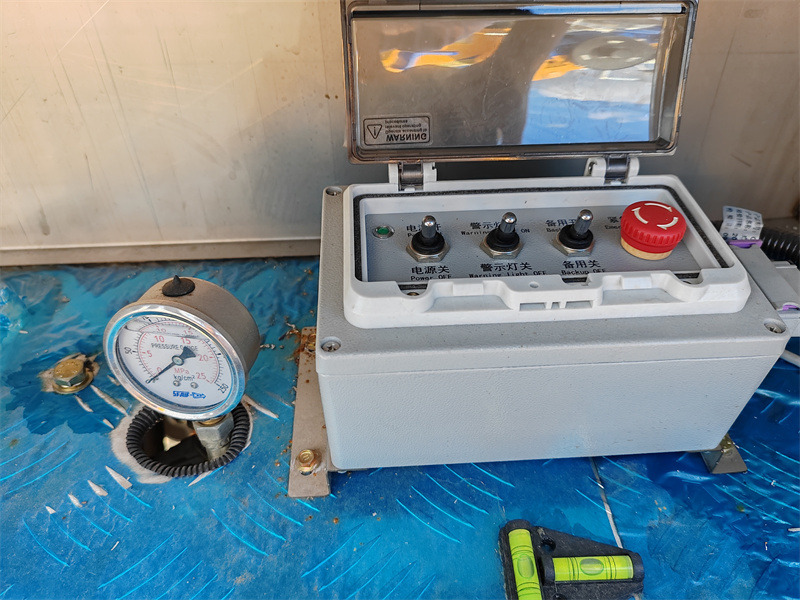

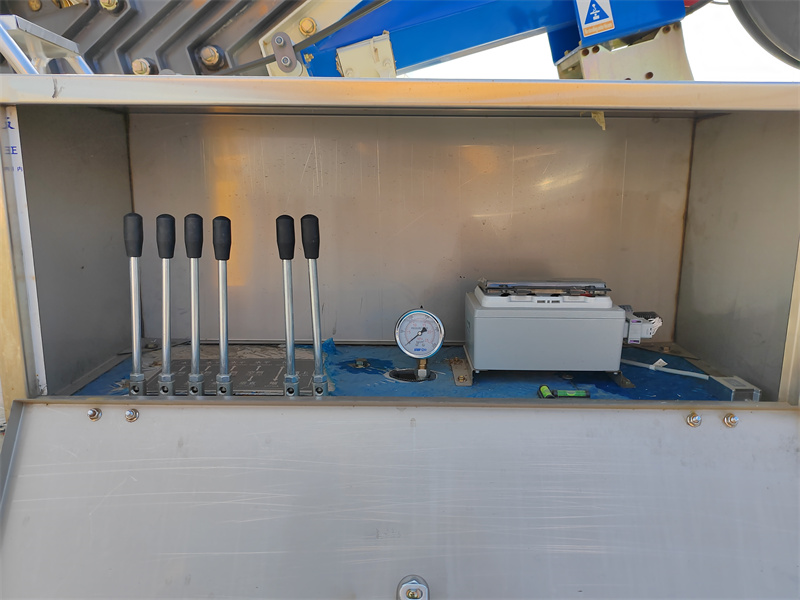

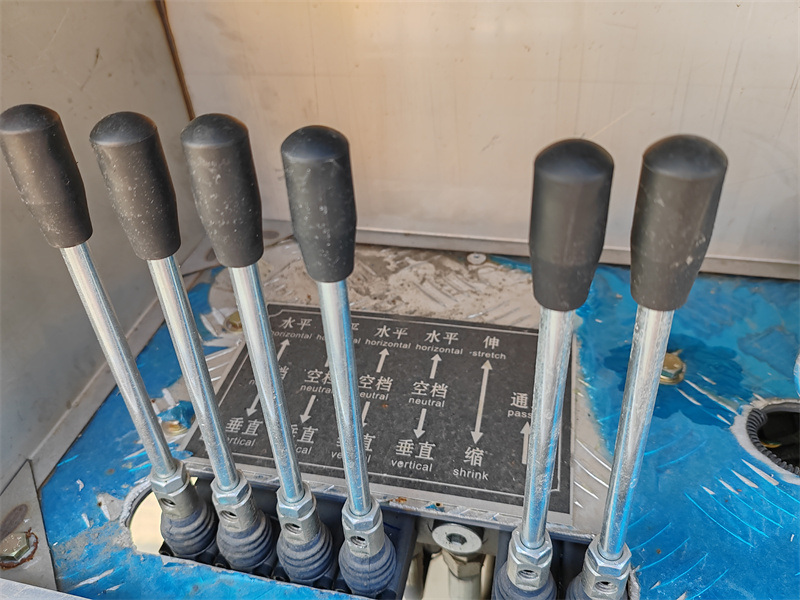

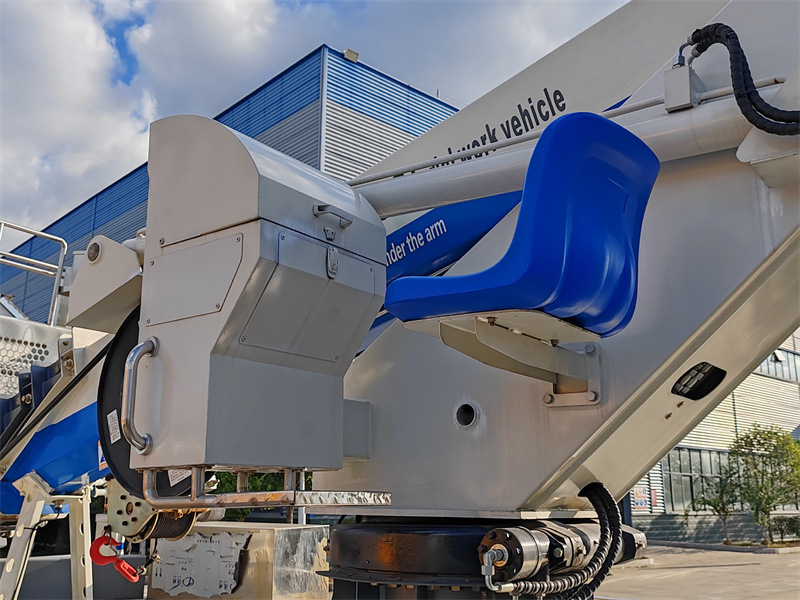

• عملیات: اپراتور میتواند با استفاده از کنترل مستقیم صفحه گردان، جعبه کنترل زمینی یا کنترل از راه دور بیسیم، موقعیت عملیاتی بهینه را بر اساس شرایط سایت انتخاب کند.

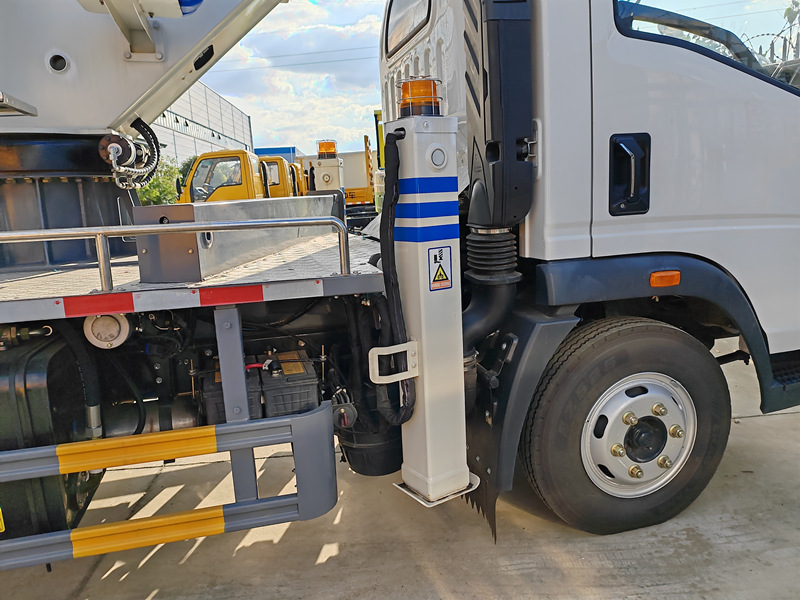

• سیستم مهار بیرونی: این بالابرها که به چهار تکیهگاه هیدرولیکی در پیکربندی H شکل جلو-X-عقب مجهز شدهاند، سطح اتکای بزرگی را فراهم میکنند و پایداری عالی خودرو را تضمین میکنند. تکیهگاهها به صورت جداگانه قابل تنظیم هستند تا کاملاً با سطوح ناهموار سازگار شوند و همچنین میتوانند به صورت ترکیبی کنترل شوند. چراغهای کار روی تکیهگاهها نصب شدهاند.

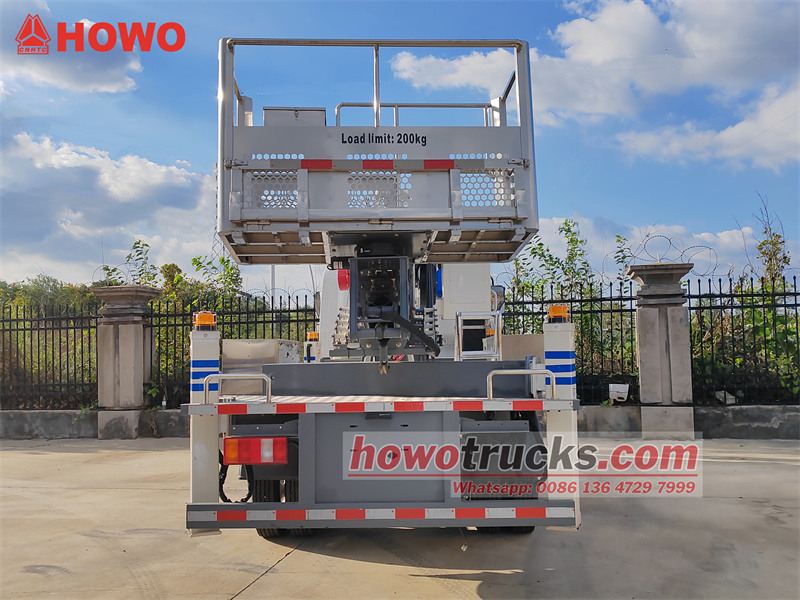

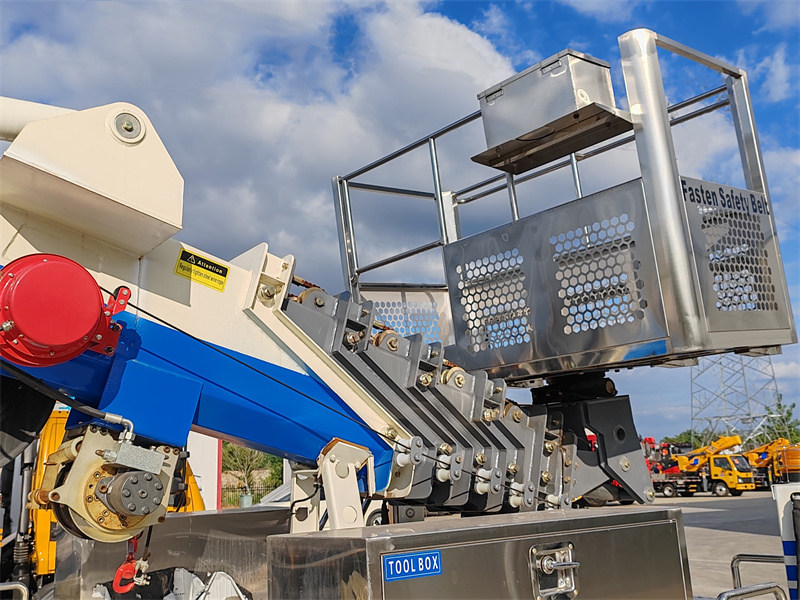

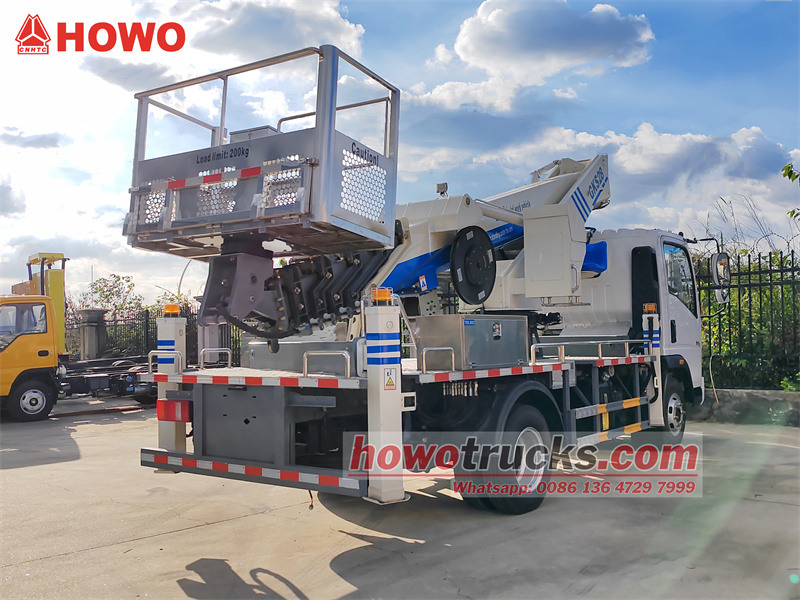

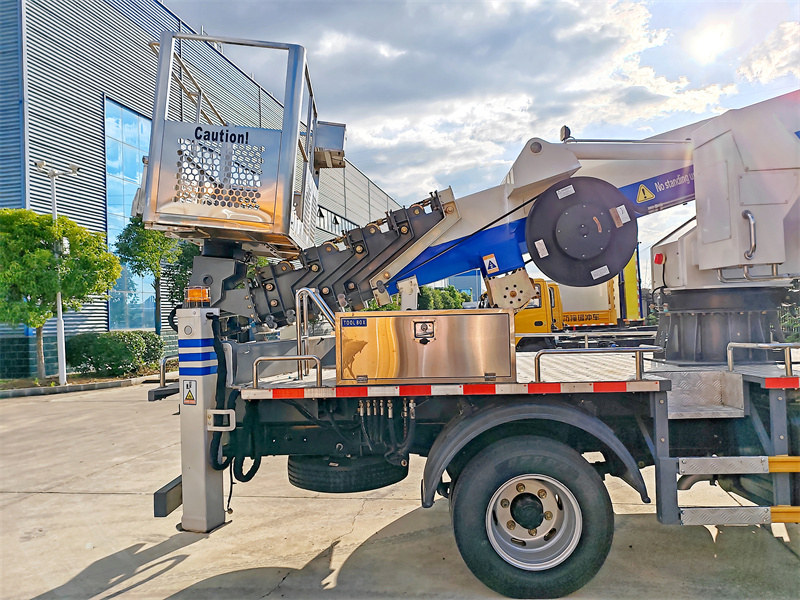

• پلتفرم کاری:
طراحی مکانیکی خود تراز شونده، تراز بودن سکو را در حین کار تضمین میکند و ایمنی و راحتی اپراتور را تضمین میکند.
o این سکو حداکثر ظرفیت بار ۲۰۰ کیلوگرم را دارد.
زاویه باز شدن بازوی متحرک حداکثر ۸۰ درجه است.°، امکان تنظیم آسان در موقعیت کاری بهینه را فراهم میکند.
o از پنلهای آلیاژ آلومینیوم و مسیرهای طرحدار ضد لغزش استفاده شده است که سبک، ایمن و ضد لغزش هستند.

سیستم جامع ایمنی
۱. قفل هوشمند و هشدار:
قفل شدن پایهها و بوم: تضمین میکند که بوم نمیتواند حرکت کند مگر اینکه پایهها کاملاً پشتیبانی و ایمن شده باشند و اساساً از عملکرد نادرست جلوگیری میکند.
محدودکننده دامنه خودکار تحت کنترل کامپیوتر: سیستم به طور خودکار دامنه عملیاتی را رصد میکند، در صورت عبور از حد مجاز، حرکت را به طور خودکار محدود میکند و هشدار عملکرد خطرناک را صادر میکند.
محافظت از پایه نرم مهاربند و هشدار کج شدن: سیستم به طور خودکار زمانی که مهاربندها پشتیبانی نمیشوند یا کج میشوند، هشدار میدهد.

۲. ویژگیهای ایمنی چندگانه سیستم هیدرولیک:
تمام سیلندرهای عمودی، سیلندرهای بوم بالا و پایین و سیلندرهای ساعدی مجهز به قفلهای هیدرولیکی دو طرفه هستند که سیلندرها را در هر موقعیتی به طور قابل اعتمادی قفل میکنند تا از سقوط تصادفی جلوگیری شود.
این بوم به یک شیر تعادل دو طرفه برای عملکرد روان و بدون ضربه مجهز شده است.
اجزای اصلی هیدرولیک (مانند قفلهای هیدرولیک، شیرهای تعادل و شیرهای موج) از برندهای معتبر داخلی و بینالمللی تهیه شدهاند و اجزای کلیدی برای اطمینان از قابلیت اطمینان سیستم، وارداتی هستند.

۳. نظارت بر وضعیت عملیاتی در زمان واقعی:
سیستم عامل چهارکاره، کنترل اتصال را برای کارایی بالا یکپارچه میکند. نمایشگرهای روی کنسول عملیاتی خارج از برد و کنترل از راه دور، امکان مشاهدهی وضعیت عملیاتی خودرو را به صورت بلادرنگ فراهم میکنند و به اپراتور اجازه میدهند تا به وضوح وضعیت تجهیزات را درک کند.
۴. ایمنی اضطراری:
این پمپ که به پمپ اضطراری روشن/خاموش موتور مجهز است، میتواند در صورت از کار افتادن یا نقص موتور، بوم و پایههای بالابر را جمع کند و تخلیه ایمن را در مواقع اضطراری تضمین کند.
۵. چراغ عملیات شبانه:
برای اطمینان از دید واضح و افزایش ایمنی در طول عملیات شبانه، میتوان نورپردازی اختیاری را روی کنسول عامل نصب کرد.

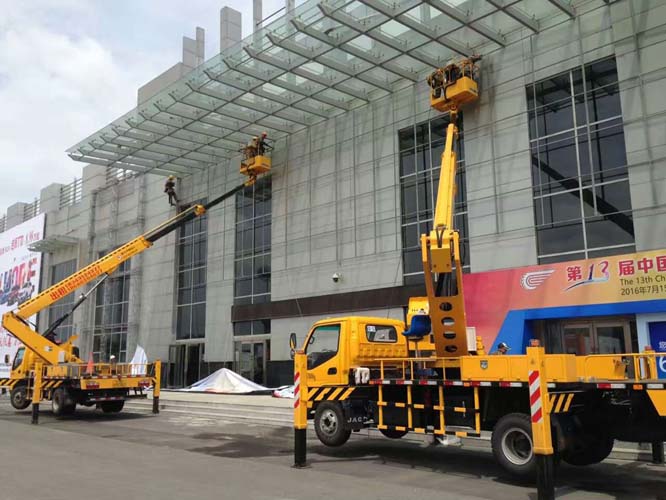

▶Ⅳ.سناریوهای کاربردی:
• مهندسی شهری: نگهداری چراغهای خیابان، نصب چراغهای راهنمایی و رانندگی.
• تعمیر و نگهداری ساختمان: تمیز کردن دیوارهای خارجی، بازرسی دیوار پردهای شیشهای.
• نجات اضطراری: نجات در ارتفاع بالا، امدادرسانی در بلایا.
• ساخت و ساز شبانه: بازرسی پل، نصب بیلبورد.
