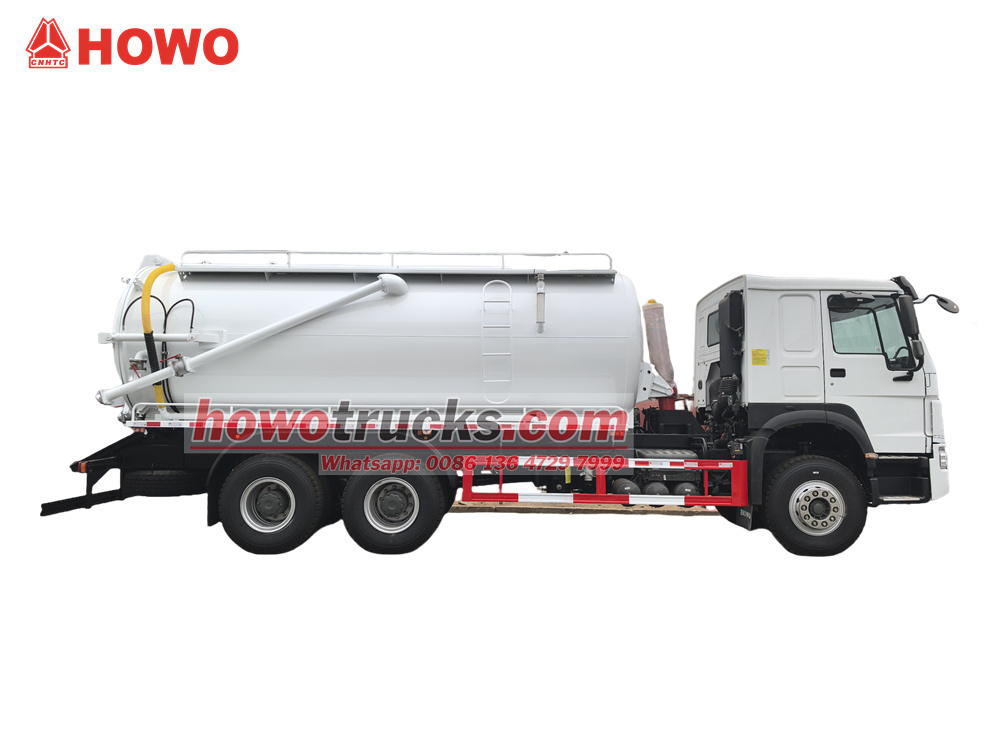

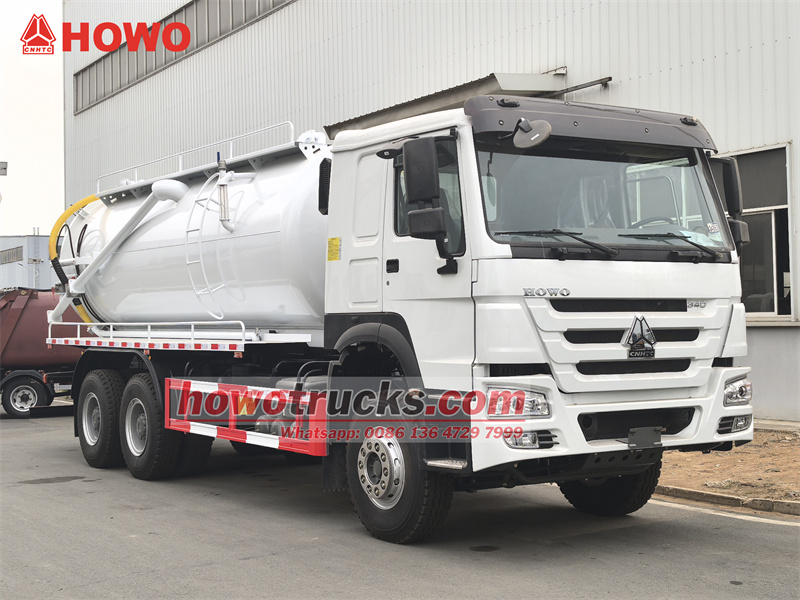

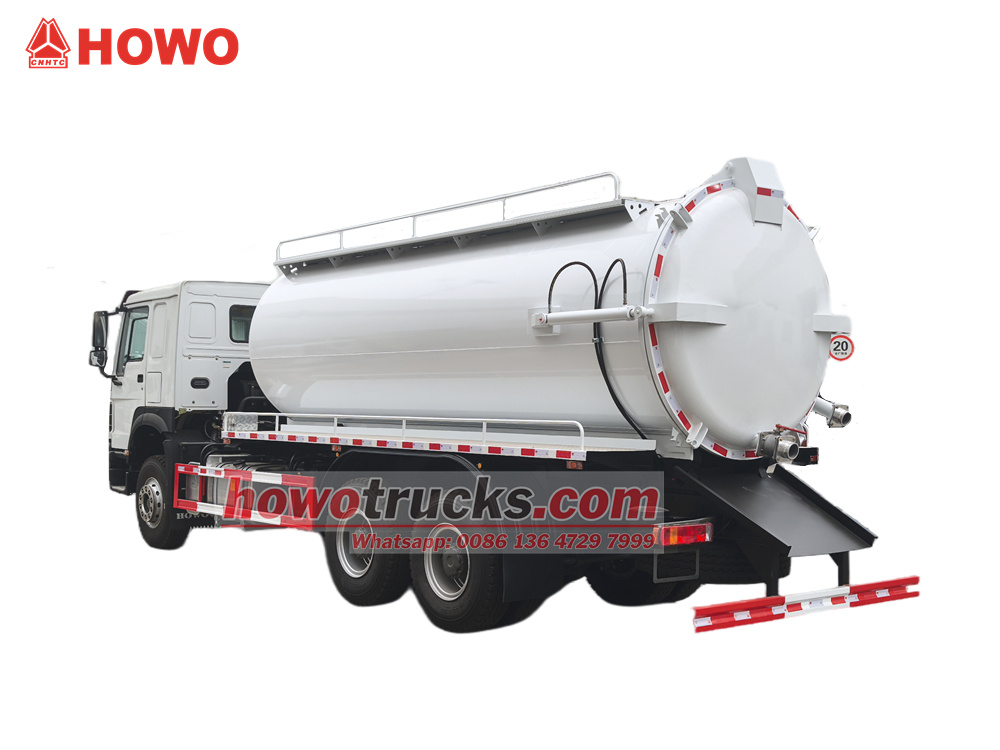

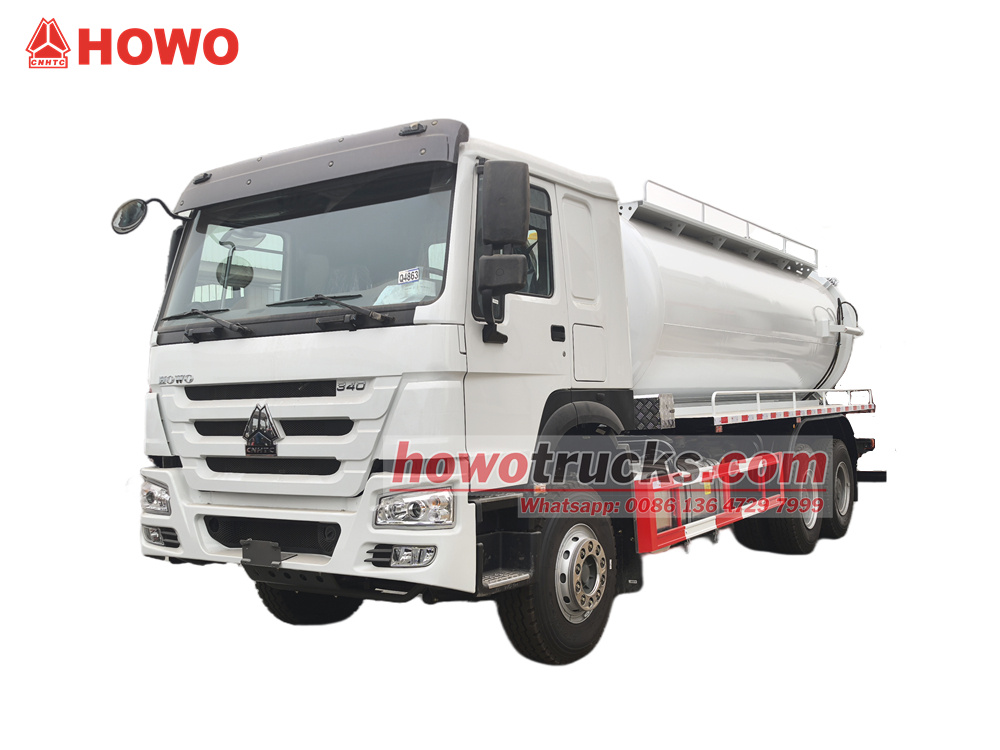

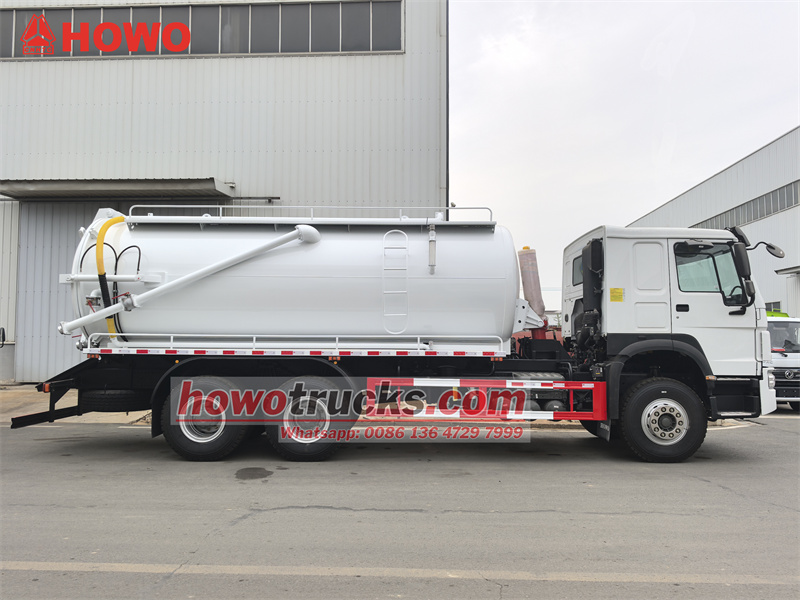

کامیون مکنده فاضلاب HOWO 6x4 با ظرفیت ۱۵ cbm بر روی شاسی کابین HOWO HW76 اصلاح شده است. فاصله بین دو محور ۴۶۰۰ + ۱۳۵۰ میلیمتر، مجهز به موتور Weichai WP10.340E22 و گیربکس ۱۰ سرعته Sinotruk HW19710. بدنه بالایی یک مخزن فاضلاب ۱۵ cbm، جنس فولاد کربنی، ضخامت ۵ میلیمتر است. مخزن را میتوان بلند کرد و درب عقب را باز کرد. این وسیله نقلیه همچنین به یک لوله دید، یک نردبان، یک شیر تخلیه درب عقب و یک اهرم عملیاتی هیدرولیک دستی در سمت راننده (برای کنترل باز/بسته کردن درب عقب و بالا/پایین بردن مخزن) مجهز شده است.
ظرفیت کاری :
15cbmنوع کابین :
Howo HW76 cabinسیستم درایو :
6x4,RHDفاصله بین دو محور (میلیمتر) :
4600+1350مخصوص موتور :
340HP / WEICHAI WP10.340E22جعبه دنده :
HW19710 transmission, 10 forward and 2 reverseمحور جلو (کیلوگرم) :
7000محور عقب (کیلوگرم) :
18000(2 AXLES)کامیونهای مخزن تمیزکننده فاضلاب HOWO یک وسیله نقلیه تخصصی است که برای جابجایی کارآمد زبالههای مایع و نیمه جامد طراحی شده است. این وسیله نقلیه مجهز به موتور Weichai با قدرت ۳۴۰ اسب بخار و گیربکس ۱۰ سرعته، قدرت و سازگاری بالایی را با شرایط پیچیده جاده ارائه میدهد. ساختار اصلی کامیون یک مخزن ۱۵ متر مکعبی از جنس فولاد کربنی است که به یک پمپ خلاء جریان بالای ایتالیایی Jurop مجهز شده است که به سرعت فشار منفی قوی ایجاد میکند تا لجن فاضلاب، بقایای مخزن سپتیک، فاضلاب صنعتی و سایر فاضلابها را به طور موثر استخراج کند. این مخزن از بالابر هیدرولیکی پشتیبانی میکند و درب عقب را میتوان برای تخلیه سریع به صورت هیدرولیکی باز کرد. شیر تخلیه درب عقب را نیز میتوان برای تخلیه فاضلاب باز کرد و کار را بسیار راحت میکند. مکش قدرتمند، ساختار محکم و کارکرد آسان آن، آن را به طور گسترده در تمیز کردن مخزن سپتیک، تمیز کردن لولههای فاضلاب، مکش لجن و سایر عملیات مورد استفاده قرار میدهد.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)تعریف و معرفی محصول:
سازنده:گروه کامیونهای سیاس لیمیتد
ویژگیهای محصول
۱. سیستم انتقال قدرت اثباتشده: موتور Weichai + گیربکس Sinotruk + شاسی HOWO – ترکیبی طلایی با عملکرد پایدار و شبکه خدمات گسترده در سراسر کشور.
۲. مکش قدرتمند: پمپ خلاء جریان بالای JUROP راندمان بالایی را ارائه میدهد و میتواند انواع شرایط کاری پیچیده را تحمل کند.
۳. تخلیه راحت: تخلیه دوگانه (تخلیه از بالابر + تخلیه مستقیم از درب عقب) امکان تخلیه ضایعات با ویسکوزیتههای مختلف را فراهم میکند.
۴. مخزن با ظرفیت بالا: مخزن مکش با ظرفیت بالای ۱۵ متر مکعب، ظرفیت بارگیری زیاد و راندمان عملیاتی بالایی را ارائه میدهد.
5. عملیات آسان: مجهز به اهرم کنترل هیدرولیک دستی در سطح زمین برای جابجایی ساده و کاربرپسند.
» دوم.پارامتر محصول برای مکش خلاء HOWO 15CBMکامیون:
| هوو 15CBM مکش خلاء کامیون | |||
| عمومی | برند خودرو | کامیونهای سیاس | |
| مدل خودرو | CS5250GXH | ||
| برند شاسی | هوو | ||
| ابعاد کلی | ۹۷۶۰ عدد ایکس ۲۵۵۰ ایکس ۳۵۴0 میلیمتر | ||
| وزن ناخالص / وزن خالص | ۲۵۰۰۰ کیلوگرم / ۱۱۵۰۰ کیلوگرم | ||
| بارهای محوری | ۷۰۰۰/۱۸۰۰۰ کیلوگرم | ||
| کابین | ظرفیت کابین | کابین HOWO HW76، یک و نیم ردیفه، با تهویه مطبوع، USB، کمک جهت | |
| موتور | نوع سوخت | دیزل، 6 سیلندرهای درون خطی, چهار زمانه، سوپرشارژ، اینترکولر، آب خنک | |
| برند | ویچای | ||
| مدل | WP10.340E22 | ||
| قدرت | ۳۴۰ HP/ ۲۵۰ کیلووات | ||
| سرعت نامی | ۲۲۰۰ دور در دقیقه | ||
| حداکثر گشتاور | ۱۲۵۰ نیوتن متر | ||
| حداکثر سرعت گشتاور | ۱۴۰۰-۱۶۰۰ دور در دقیقه | ||
| جابجایی | ۹.۷۲۶ لیتر | ||
| استاندارد انتشار | یورو 3 | ||
| شاسی | نوع درایو | ۶x۴, چپ رانندگی با دست | |
| انتقال | گیربکس HW19710، 10 دنده جلو و 2 دنده عقب | ||
| فاصله بین دو محور | ۴۶۰۰+۱۳۵۰ میلیمتر | ||
| تعداد محور | 3 | ||
| مشخصات تایر | ۱۲.۰۰R20 | ||
| شماره تایر | 10 لاستیک و ۱ لاستیک زاپاس | ||
| حداکثر سرعت | 89کیلومتر در ساعت | ||
| مخزن سوخت | مخزن سوخت آلیاژ آلومینیوم ۴۰۰ لیتری | ||
| رنگ | رنگ متالیک | ||
| روبنا | تانک | ظرفیت مخزن | ۱۵۰۰0 لیتر |
| جنس مخزن | 5فولاد کربنی میلیمتری با درمان ضد عفونی کننده | ||
| زاویه بلند کردن مخزن | ≥۴۵ درجه | ||
| پمپ خلاء | خلاء پمپ | جوروپ PN106D | |
| جریان | ۶۶۰ متر³در ساعت، 11000 لیتر در دقیقه، 388 فوت مکعب در دقیقه | ||
| سرعت چرخش | ۱۳۰۰ دور در دقیقه | ||
| حداکثر سرعت در حداکثر خلاء | ۲۹۰۰ دور در دقیقه | ||
| خلاء | ۲۷.۵ جیوه، ۹۲٪ | ||
| خلاء مداوم | 18 جیوه، 60٪ | ||
| حداکثر فشار | ۱.۵ بار، ۲۱.۸ پسی | ||
| حداکثر توان بدون بار. | ۱۸.۴ اسب بخار / ۱۳.۶ کیلووات | ||
| وزن | ۱۴۳ کیلوگرم | ||
| سر مکش | طول ۷ متر با قطر ۱۰۰ میلیمتر | ||
| زمان مکش | ۲۵۰ ثانیه | ||
| نازل ها | مجموعهای از نازلها گنجانده شده است | ||
| پمپ خلاء | بسیار کارآمد، نرخ خلاء ۹3%، مکش و تخلیه سریع، ارتفاع مکش ۶ متر. | ||
| درب عقب را میتوان به صورت هیدرولیکی باز کرد تا مواد جامد به طور کامل تخلیه شوند. | |||
| تمام لوازم جانبی استاندارد: دریچه آدم رو، جعبه ابزار، دفترچه راهنمای انگلیسی..... | |||
| اختیاری | ** جنس مخزن میتواند از فولاد ضد زنگ باشد. | ||
» Ⅲ.محصول مقدمهای مفصل

پیکربندی شاسی
• شاسی: شاسی کابین سری HOWO HW76، فاصله بین دو محور 4600+1350 میلیمتر، سیستم انتقال قدرت 6x4، ظرفیت بار قوی
• موتور: مجهز به موتور Weichai WP10.340E22. حجم موتور: ۱۰ لیتر، حداکثر قدرت: ۳۴۰ اسب بخار. این موتور به دلیل گشتاور بالا، مصرف سوخت پایین و قابلیت اطمینان بالا مشهور است و قدرت کافی را برای عملیات پمپاژ و حمل و نقل فراهم میکند.
• انتقال: از گیربکس دستی ده سرعته سری Sinotruk HW19710 استفاده میکند. نسبت دنده اول بزرگ، قابلیت شیبپذیری قوی، گام دنده کاملاً مشخص و نرمی عالی در تعویض دنده را فراهم میکند.

پیکربندی بدنه اصلی:

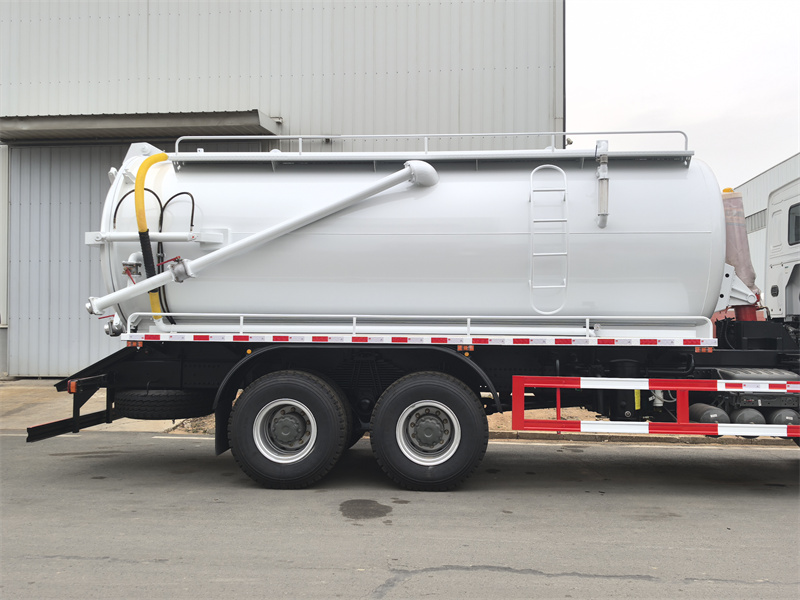

۱. مخزن مکش فاضلاب:
• ظرفیت: ۱۵ متر مکعب فولاد کربنی، ساخته شده از فولاد Q235B با کیفیت بالا با ضخامت ۵ میلیمتر. فضای داخلی مخزن با پوشش ضد خوردگی پوشانده شده تا عمر مفید آن افزایش یابد.
• ویژگیهای ساختاری:

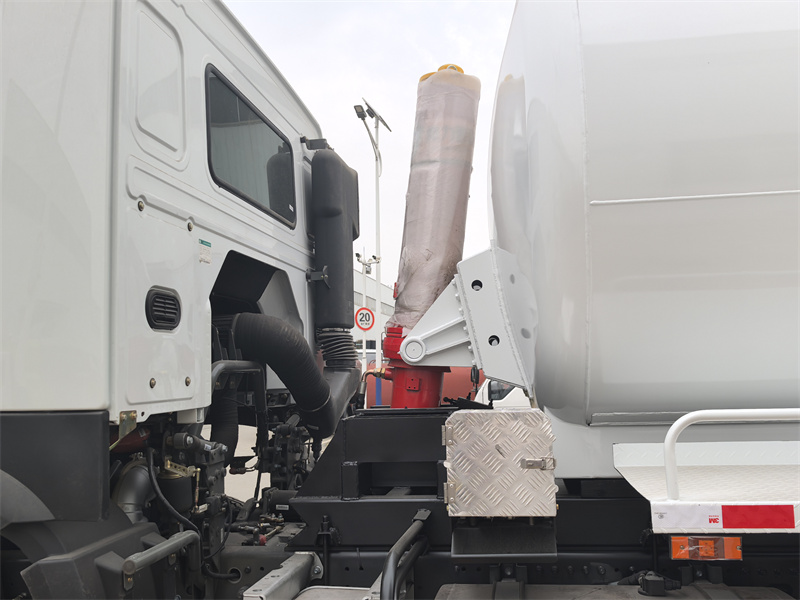

سیستم بالابر هیدرولیکی: مجهز به مکانیزم بالابر هیدرولیکی که توسط یک اهرم هیدرولیک دستی در سمت راننده کنترل میشود، مخزن را با زاویه ۴۵ درجه کج کرده و بالا میبرد.° زاویه، تخلیه سریع زباله را تسهیل میکند.

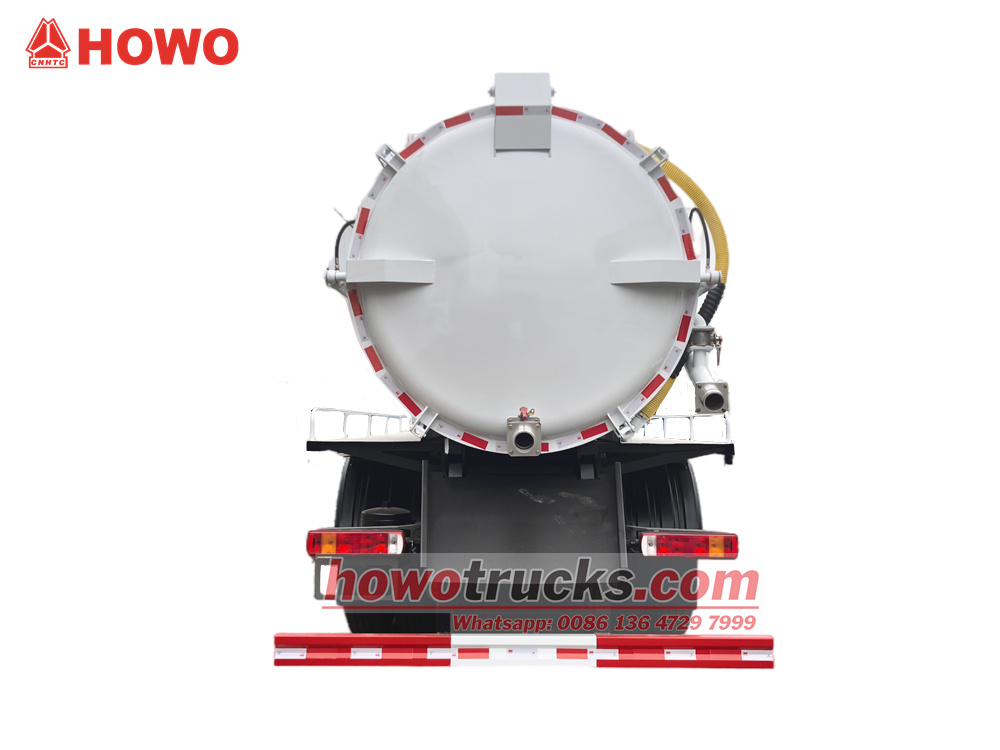

درب عقب: درب عقب دارای مکانیزم باز/بسته شدن هیدرولیکی با قفل ایمنی است تا از باز شدن تصادفی در حین کار جلوگیری شود. همچنین یک آببندی قوی برای از بین بردن خطر نشتی فراهم میکند.

۲. سیستم پمپ خلاء:

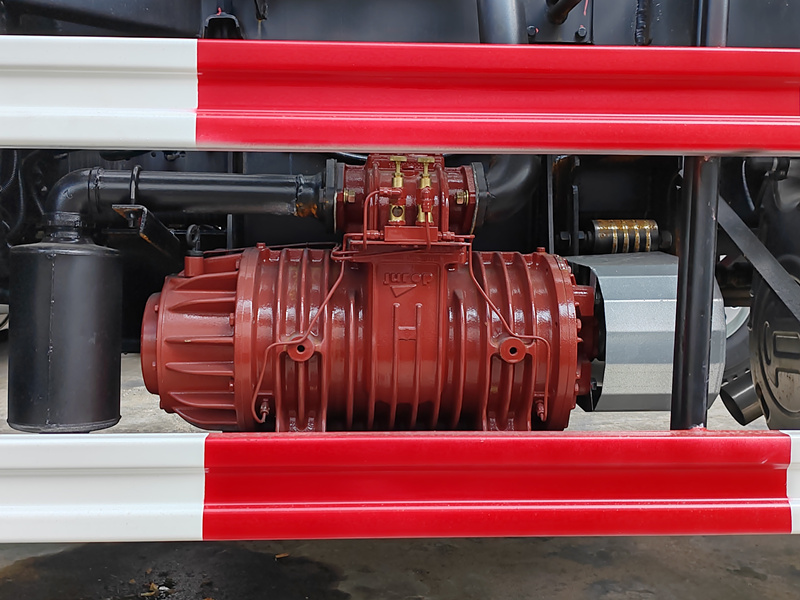

• پمپ خلاء: مجهز به پمپ خلاء چرخشی پره ای معروف Jurop PN106D.
• نرخ پمپاژ: ۱۱۰۰۰ لیتر در دقیقه. این پمپ سرعت پمپاژ بالا، خلاء بالا (۲۷.۵ جیوه، ۹۲٪)، برد مکش طولانی و مکش قدرتمندی را ارائه میدهد که امکان استخراج سریع لجن و فاضلاب بسیار چسبناک را فراهم میکند.
۳. عملیات و کنترل:

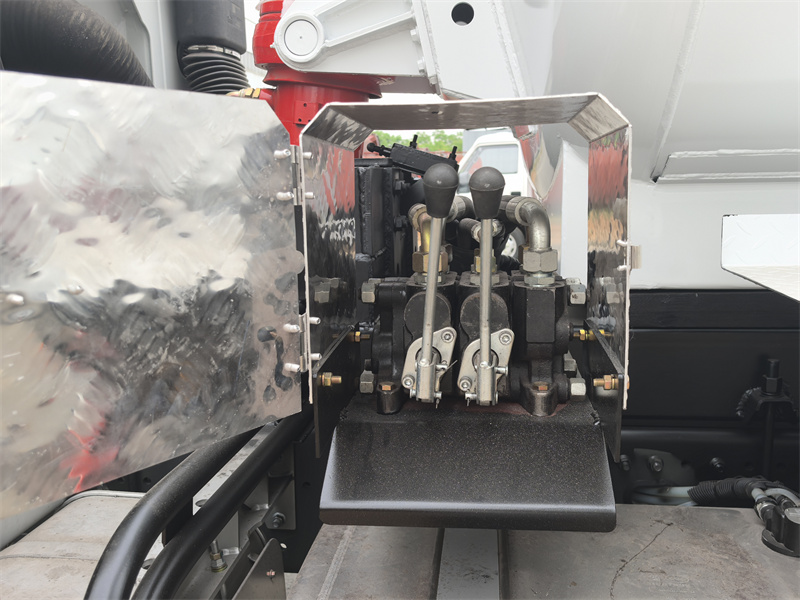

• عملیات: یک جویاستیک هیدرولیک دستی در کنار کابین برای کنترل متمرکز قرار دارد. اپراتور میتواند به راحتی مخزن را از روی زمین بالا/پایین ببرد و درب عقب را باز/بسته کند که این امر ایمنی، راحتی و صرفهجویی در زمان را تضمین میکند.

۴. لوازم جانبی استاندارد:
• شلنگ فاضلاب: برای نظارت بر سطح مایع در مخزن به منظور جلوگیری از سرریز شدن بیش از حد و مکش پمپ خلاء به داخل استفاده میشود.
• نردبان: به اپراتورها اجازه میدهد تا برای بازرسی یا مشاهده به سقف مخزن دسترسی داشته باشند. سقف مخزن ضد لغزش و مجهز به نردههای محافظ جانبی است.
• شیر تخلیه درب عقب: به عنوان یک دریچه تخلیه کمکی عمل میکند و امکان تخلیه مایعات رقیقتر را بدون بلند کردن مخزن فراهم میکند.
• شیر ضد سرریز: یک شیر در بالای مخزن نصب شده است تا از برگشت زباله هنگام پر شدن مخزن جلوگیری شود.

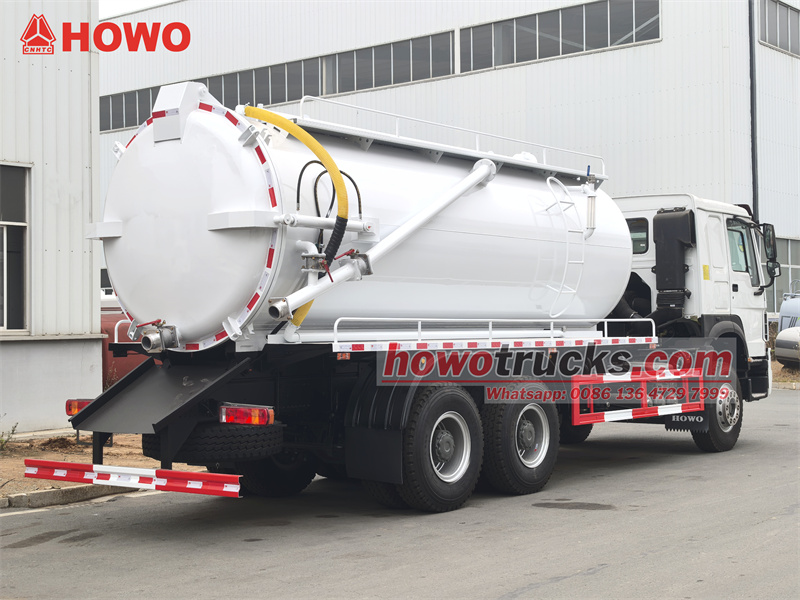

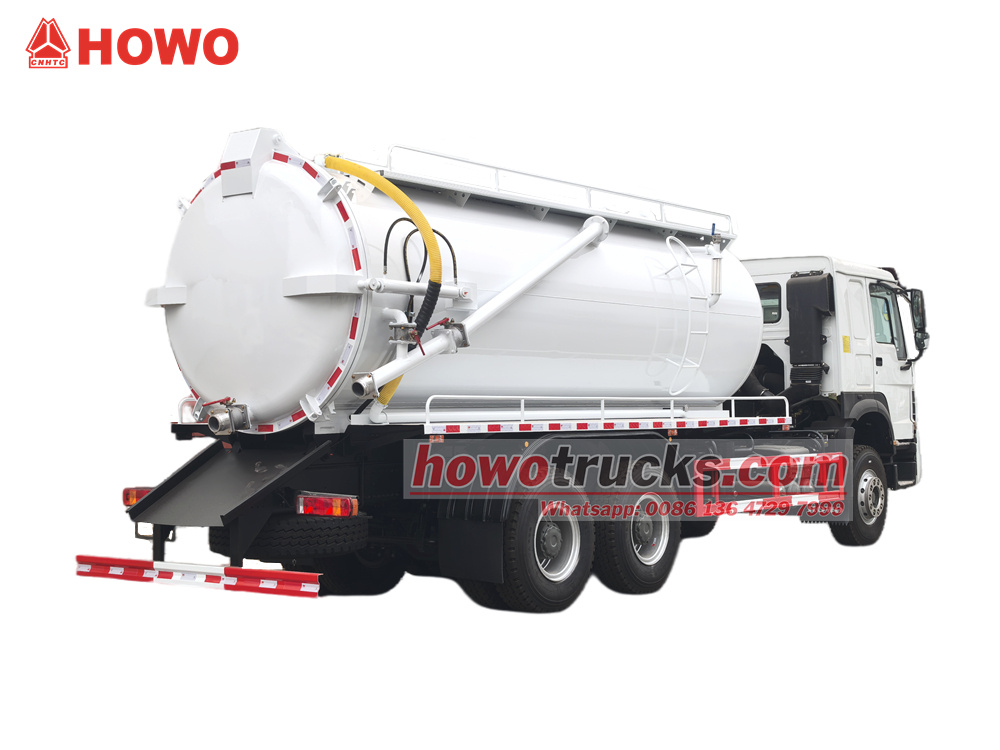

طراحی کامیون مکش فاضلاب:

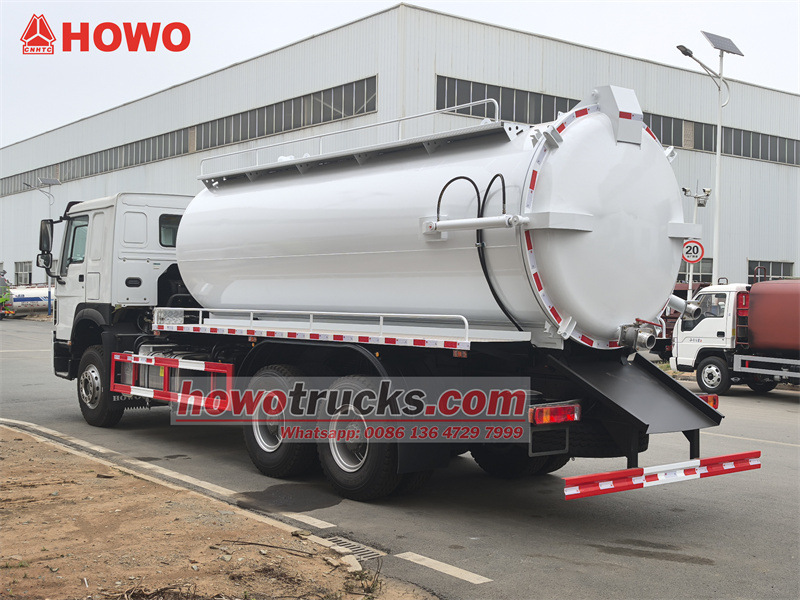

درب عقب را باز کنید:

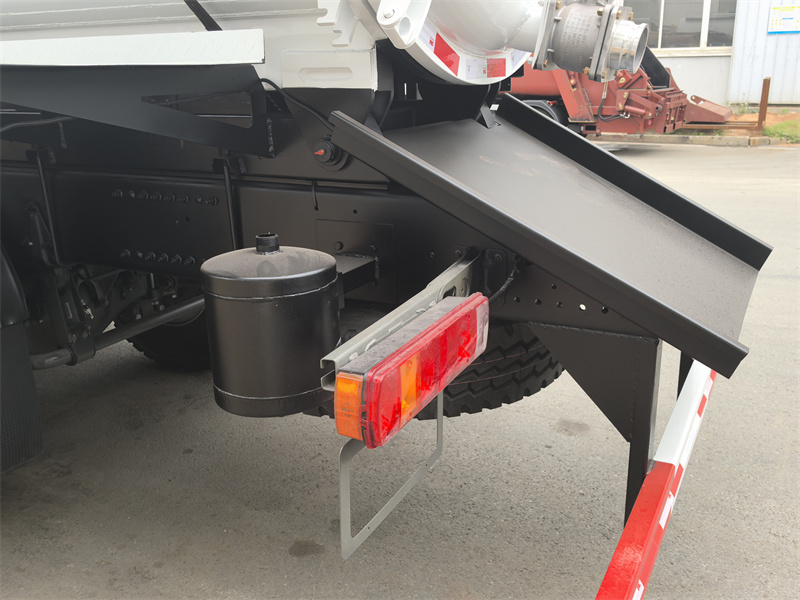

Uتخلیه فاضلاب:


»Ⅳ. اصل کار
اصل کار اصلی کامیون مکنده فاضلاب بر مکش قدرتمند پمپ خلاء متکی است. موتور، پمپ خلاء را به حرکت در میآورد تا به طور مداوم هوا را از مخزن آببندی شده بیرون بکشد و خلاء بسیار بالایی (حالت فشار منفی) در داخل ایجاد کند. تحت تأثیر فشار اتمسفر، فاضلاب و زبالههای خارجی از طریق لوله مکش به زور به داخل مخزن فشرده میشوند و فرآیند مکش را انجام میدهند. در حین کار، سطح مایع را میتوان از طریق شیشه دید کنترل کرد. برای تخلیه، میتوان درب عقب مخزن را برای تخلیه مستقیم باز کرد، یا مایع را میتوان تحت فشار مثبت از طریق شیر تخلیه خارج کرد. کل فرآیند توسط سیستم هیدرولیک خودرو کنترل میشود که بلند کردن مخزن و باز/بسته کردن شیر را مدیریت میکند.
