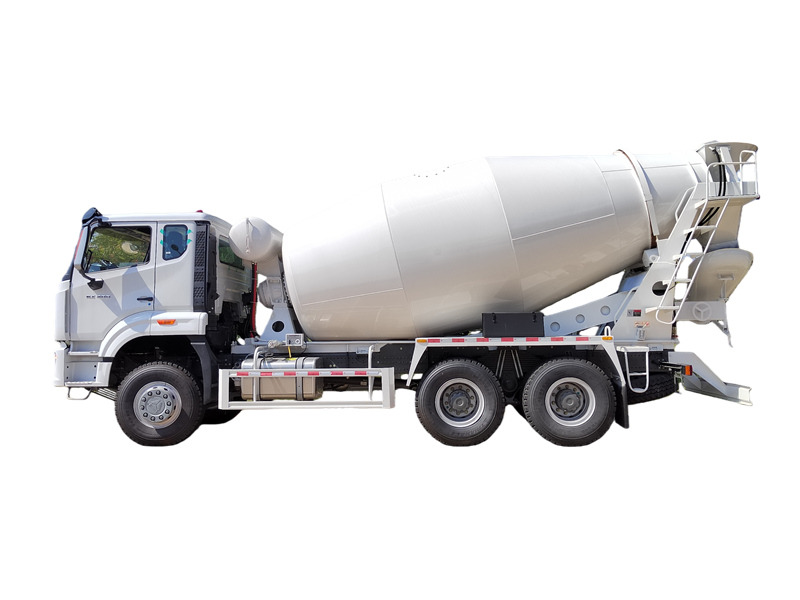

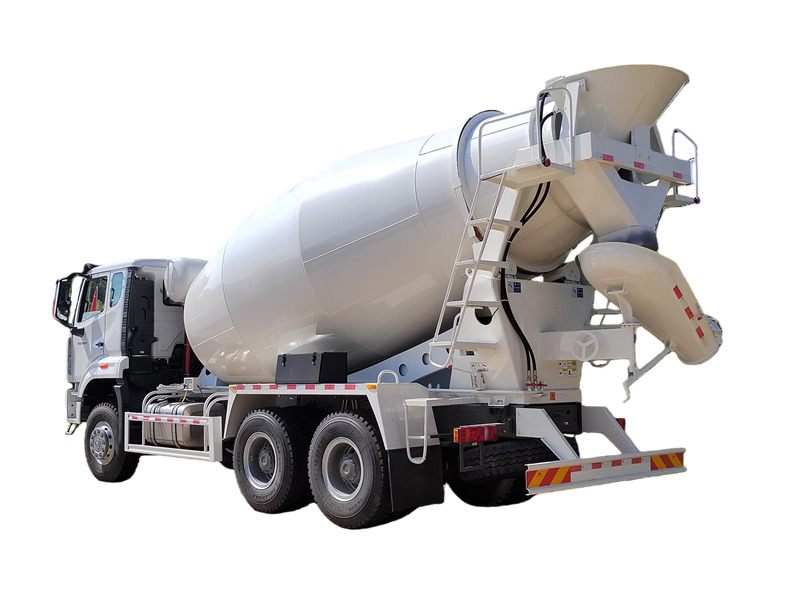

ساختار و اصل کار کامیون میکسر بتن HOWO NX

کامیون میکسر بتن HOWO NX بر اساس شاسی HOWO NX ساخته شده و وسیله نقلیه ویژه ای است که برای حمل و مخلوط کردن بتن در پروژه های ساختمانی، جاده ای، پل سازی و سایر پروژه های مهندسی طراحی شده است. این وسیله نقلیه از دو بخش اصلی تشکیل شده است: شاسی HOWO NX و روبنا که می توان آن را به هشت سیستم تقسیم کرد: سیستم شاسی، سیستم هیدرولیک، درام مخلوط کن، سیستم تخلیه، سیستم تمیز کردن، سیستم کنترل، سیستم غلتک و سیستم پر کردن.

شاسی	هوو NX 6×4
موتور	موتور دیزل WP12.400، 400 اسب بخار
حجم درام میکسر	8سی بی ام
مواد	فولاد منگنز Q355
سرعت تغذیه	≥3 متر3/دقیقه
سرعت تخلیه	≥2 متر3/دقیقه
میزان باقیمانده تخلیه	≤0.5٪
ظرفیت مخزن آب	۴۰۰ لیتر



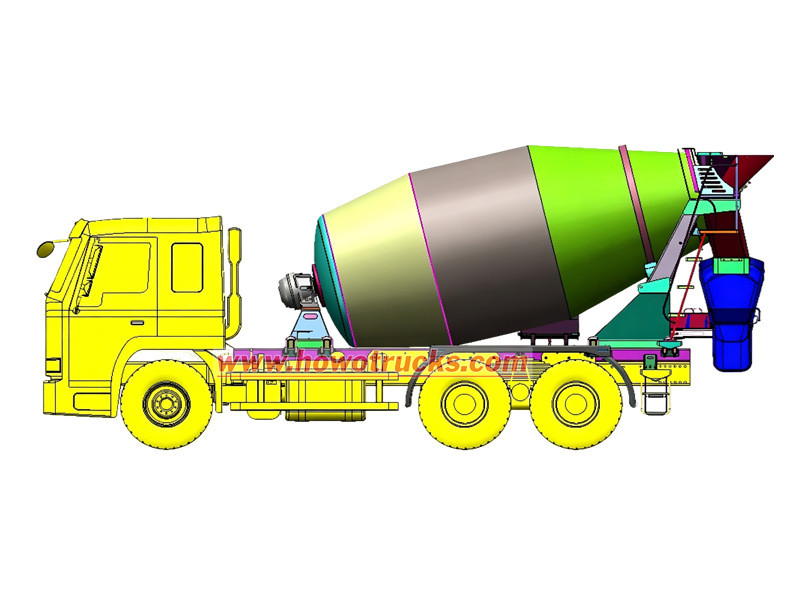

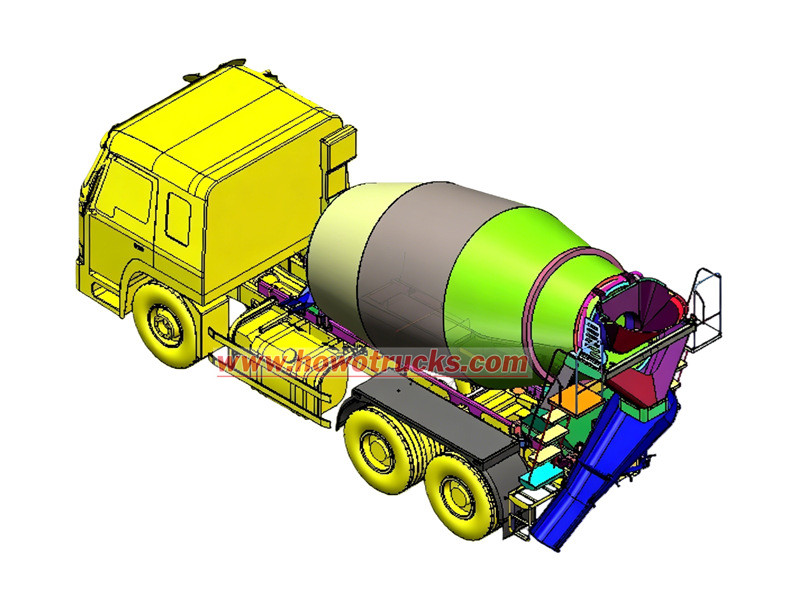

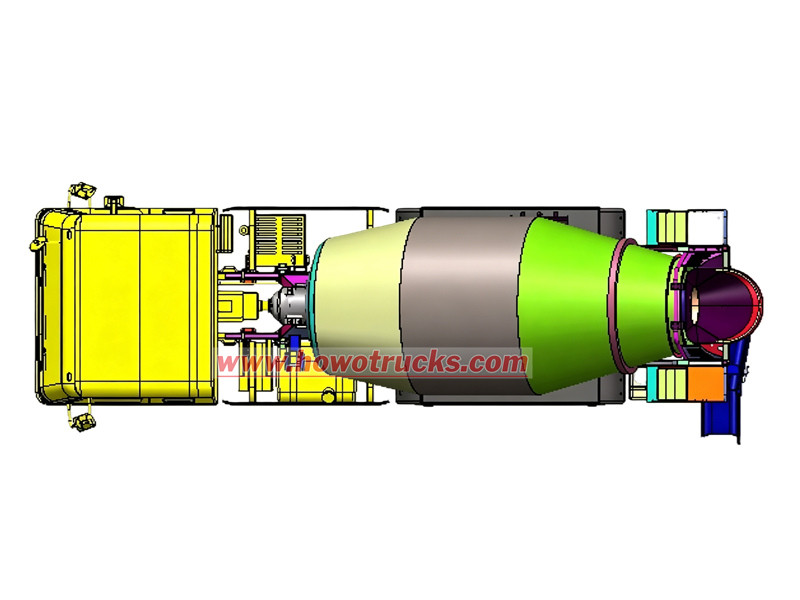

طراحی کامیون میکسر ترانزیت HOWO NX

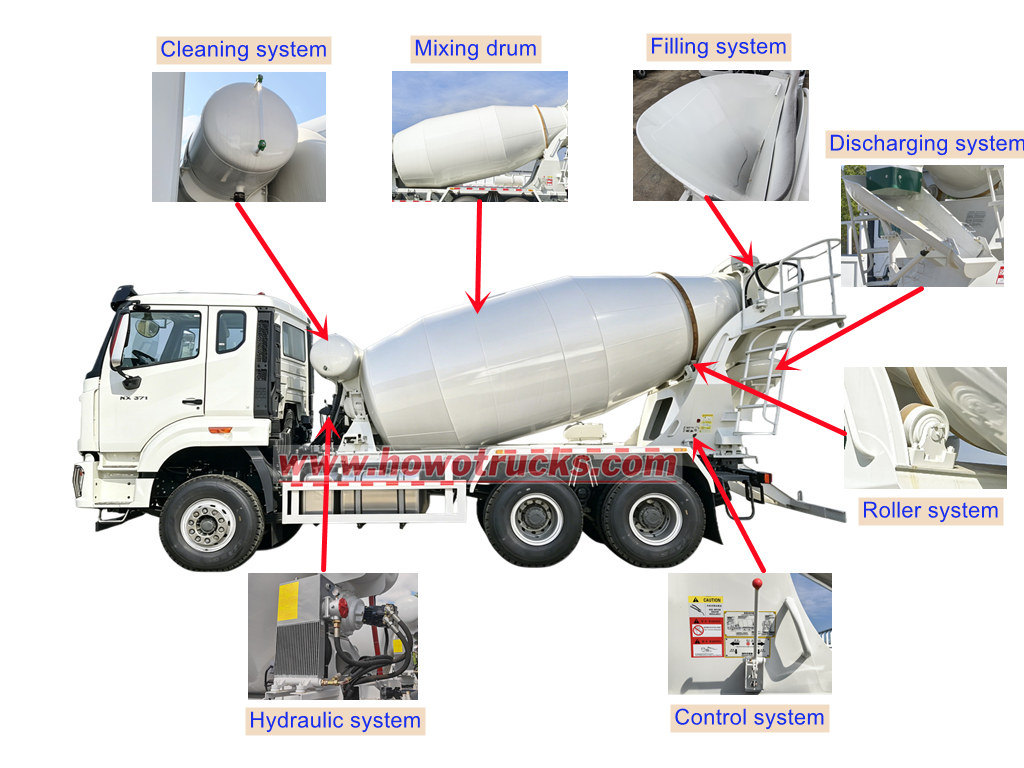

عملکردهای اصلی هر سیستم کامیون میکسر HOWO

۱. سیستم شاسی: فونداسیون وسیله نقلیه را تشکیل می‌دهد و وظیفه حمل بتن را بر عهده دارد.

۲. سیستم هیدرولیک: نیرو را از موتور می‌گیرد، آن را به انرژی هیدرولیکی تبدیل می‌کند و سپس انرژی مکانیکی را از طریق یک موتور هیدرولیکی برای چرخاندن درام مخلوط‌کن به بیرون می‌دهد.

۳. درام مخلوط‌کن: به عنوان مخزن ذخیره بتن عمل می‌کند و دارای تیغه‌های داخلی است که مواد را مخلوط و هدایت می‌کنند، که برای جلوگیری از انجماد و جداشدگی بتن بسیار مهم است.

۴. سیستم تخلیه: شامل ناودان‌های تخلیه اصلی و کمکی و میله‌های قفل‌کننده است. ناودان کمکی طول ناودان اصلی را برای تخلیه آسان‌تر افزایش می‌دهد.

۵. سیستم تمیز کردن: از منبع تغذیه پنوماتیکی آب استفاده می‌کند. آب تحت فشار از مخزن تحت فشار، تفنگی و شیلنگ‌ها، قیف بارگیری، درام مخلوط‌کن و ناودان تخلیه را تمیز می‌کند تا از سفت شدن و چسبندگی بتن جلوگیری شود.

۶. سیستم کنترل: متشکل از یک کنترلر، شفت‌های رابط، شفت‌های انعطاف‌پذیر و مکانیزم‌های رابط. برای کنترل سرعت و جهت چرخش درام مخلوط‌کن استفاده می‌شود.

۷. سیستم غلتکی: این قطعه که در قسمت عقب درام مخلوط‌کن قرار دارد و به زیر قاب متصل است، عمدتاً وظیفه پشتیبانی از درام را بر عهده دارد.

۸. سیستم پر کردن: شامل قیف بارگیری و براکت نگهدارنده آن است. براکت به کاهش نیروی ضربه بتن در حین بارگیری کمک می‌کند.

اصول کار کامیون میکسر ترانزیت HOWO NX

● عملکرد مخلوط کردن: در حین حرکت، PTO نیروی موتور را از طریق پمپ هیدرولیک، موتور هیدرولیک و کاهنده سرعت به درام مخلوط کن منتقل می‌کند و آن را با سرعت کم ۱ تا ۳ دور در دقیقه می‌چرخاند تا همگنی بتن تضمین شده و از جداشدگی جلوگیری شود.

● عملکرد پر کردن: هنگام بارگیری، درام مخلوط‌کن با سرعت بالاتری بین ۶ تا ۱۰ دور در دقیقه می‌چرخد. بتن از طریق سیستم شارژ وارد درام می‌شود و توسط پره‌های مارپیچی به سمت قسمت میانی و پایینی درام هدایت می‌شود.

● عملکرد تخلیه: در طول تخلیه، درام با سرعت ۳ تا ۱۴ دور در دقیقه به صورت معکوس می‌چرخد. بتن توسط حرکت مارپیچی تیغه‌ها به سمت دهانه درام رانده شده و از طریق ناودان تخلیه تخلیه می‌شود.

● عملکرد تمیز کردن: مخزن هوای سیستم ترمز، مخزن آب را تحت فشار قرار می‌دهد. سپس آب تحت فشار برای تمیز کردن داخل درام مخلوط‌کن، دریچه بارگیری و سیستم تخلیه استفاده می‌شود.
