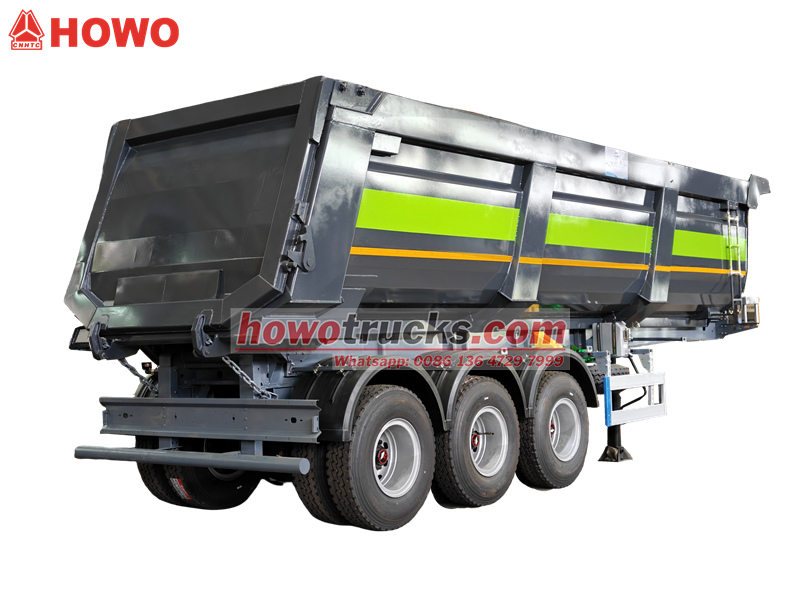

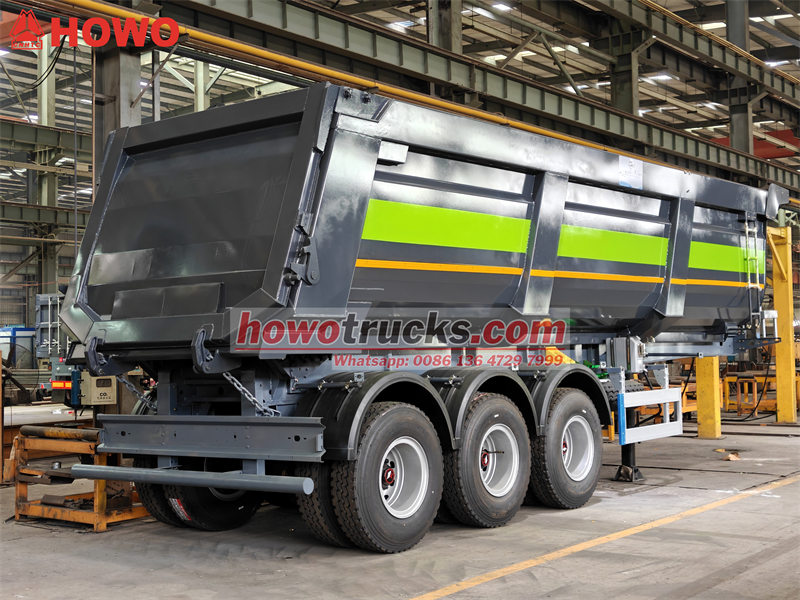

Theجدید 3 محور ۴۰ تنواژگون کننده تریلر بدنه از جنس Q370R ساخته شده است که دارای فشار طراحی 1.61 مگاپاسکال و ضخامت صفحه 12-16 میلی‌متر است. مجهز به سیستم هیدرولیک HYVA و فشارسنج، ایمنی را در حین کار تضمین می‌کند. ویژگی‌هایی مانند پل BPW، شاه‌پین‌های JOST و بازوهای JOST نیازهای حمل و نقل را در محیط‌ها و شرایط جاده‌ای متنوع برآورده می‌کند.

گروه کامیون‌های CS از طریق طراحی بهینه و استفاده از مواد با کیفیت بالا، به عمر خستگی بسیار فراتر از میانگین صنعت دست یافته است. شاسی در شرایط سخت جاده‌ای مقاومت بالایی در برابر تغییر شکل پیچشی ارائه می‌دهد، در حالی که بدنه مقاومت عالی در برابر ضربه و سایش دارد و اساساً چالش‌های صنعت مانند ترک خوردگی تیر و سایش کف را برطرف می‌کند. این تریلر کمپرسی سنگین قادر به انجام عملیات مداوم و با شدت بالا، مانند عملیات در معادن بزرگ و پروژه‌های بزرگ زیرساختی است. سیستم بالابری دقیقاً منطبق آن، بالابری قدرتمند، پایدار و سریع را تضمین می‌کند، در عین حال تخلیه تمیز و کامل را نیز تضمین می‌کند و نیاز به عملیات تکراری توسط اپراتورها را از بین می‌برد.

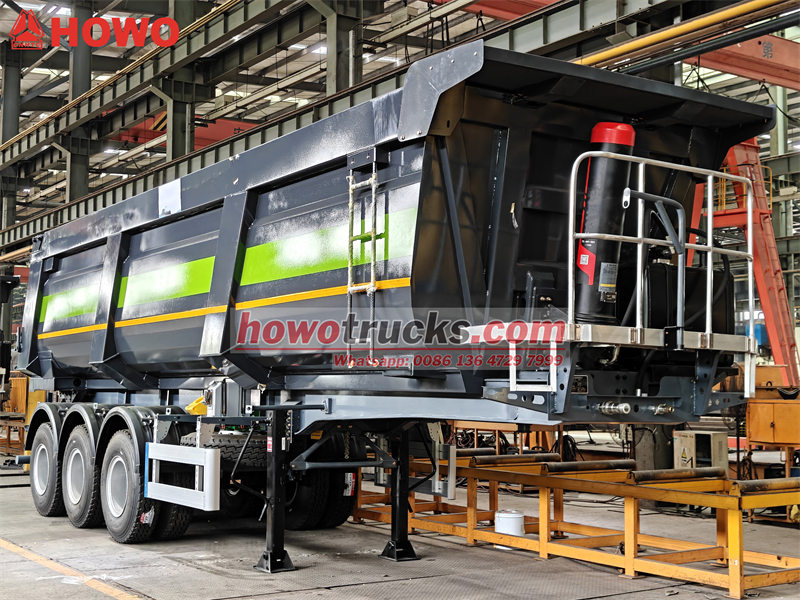

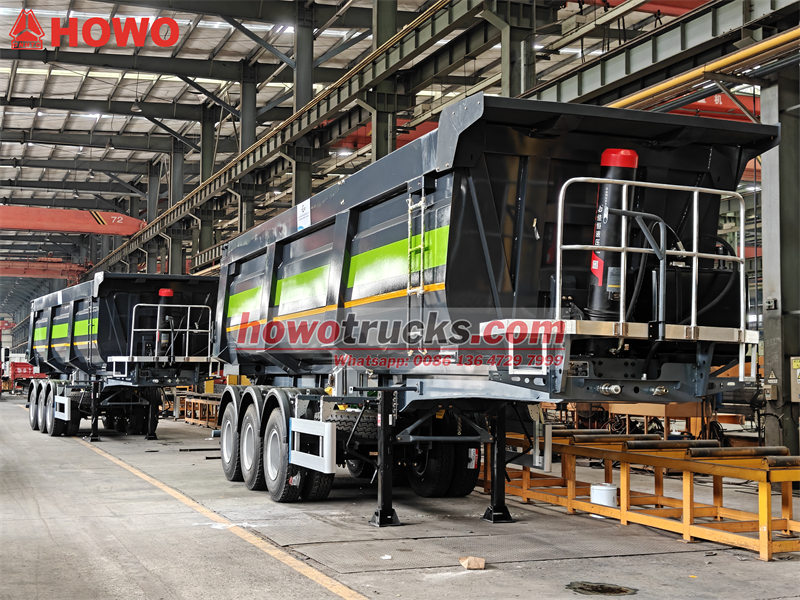

* تریلر کمپرسی جدید ۳ محور ۴۰ تنی*

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.

تعریف و معرفی محصول «««

ویژگی‌ها:

۱.فشار طراحی: 1.61 مگاپاسکال فولاد مقاوم در برابر سایش با استحکام بالا NM400/500

۲.انواع مختلف محفظه تخلیه باربا طراحی تحلیل تنش، تحقیق و تولید شده و از مزایای بارز ظرفیت بالا، وزن سبک و راندمان بالا برخوردار است.

۳.ما کیفیت محصول را به طور دقیق بررسی می‌کنیم، اطمینان حاصل می‌کنیم که درز جوشکاری نوع A و B، آزمون سطح دو رادیو را با موفقیت پشت سر می‌گذارند.آزمون گرافیکی، درز جوشکاری نوع C و D، آزمون رادیویی سطح یک را با موفقیت پشت سر می‌گذارد.آزمون گرافیکی.

۴.لوازم جانبی ایمنی داخلی یا وارداتی با کیفیت بالا وجود دارد، تطبیق آن کامل است.

5.پوشش ضد خوردگی بدنه دامپر از فرآیندهای زیر، سندبلاست، رنگ‌آمیزی اسپری، پاکسازی و غیره استفاده می‌کند.





پارامتر محصول برای سنگین ۴۰ تن بدنه دامپر تراiلر « « «



وظیفه سنگین 3تریلر نیمه تریلر محور
ظرفیت	۴۰۰۰۰ متر مکعب
ابعاد کلی (طول * عرض * ارتفاع) (میلی‌متر)	93۰۰*۲۵۵۰* ۳۶۵۰میلی‌متر
وزن خالص تخمینی (کیلوگرم)	9۰۰۰ کیلوگرم
ظرفیت ترابری (کیلوگرم)	40۰۰۰ kg
وزن کل (کیلوگرم)	28۰۰۰ کیلوگرم
فاصله بین دو محور (میلی‌متر)	۶۷۲۰+۱۳۲۰+۱۳۲۰
بدنه دامپر
خاصیت سیال	قابل اشتعال
دمای طراحی (ºC)	۵۰ درجه سانتیگراد
فشار طراحی (مگاپاسکال)	۱.۶۱
میزان خوردگی مجاز (میلی‌متر)	1
ضریب اتصال جوش	1
مواد اصلی تحمل فشار	بدنه تخلیه: Q345،12 میلی‌متر
	صفحه پایان: Q345R، 12 میلیمتر
	طبقه:فولاد مقاوم در برابر سایش Nm450
تشخیص نقص	تشخیص ۱۰۰٪ عیب
فشار تست (مگاپاسکال)	۱.۶۱
بازرسی مگنافلاکس	محل جوشی را هدف قرار دهید که تشخیص عیب نمی‌تواند آن را پوشش دهد.

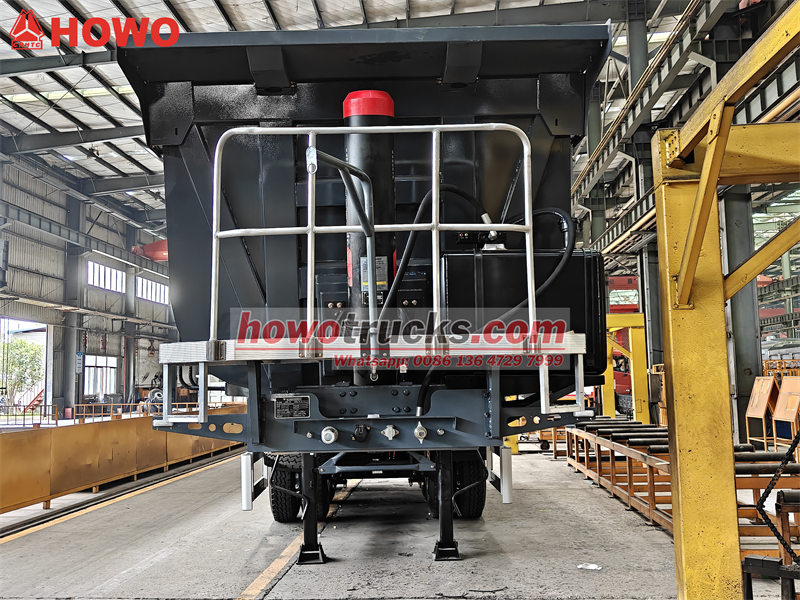

جک هیدرولیک	مجموعه کامل سیستم هیدرولیک HYVA

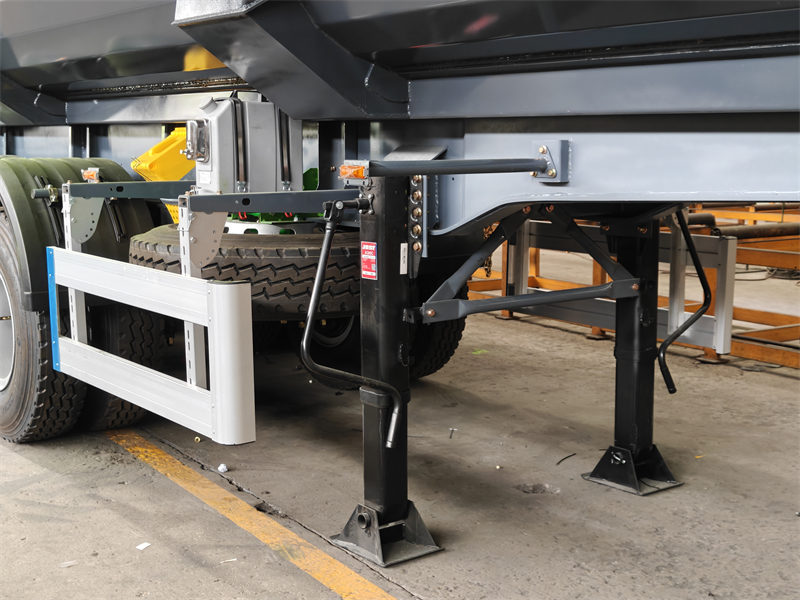

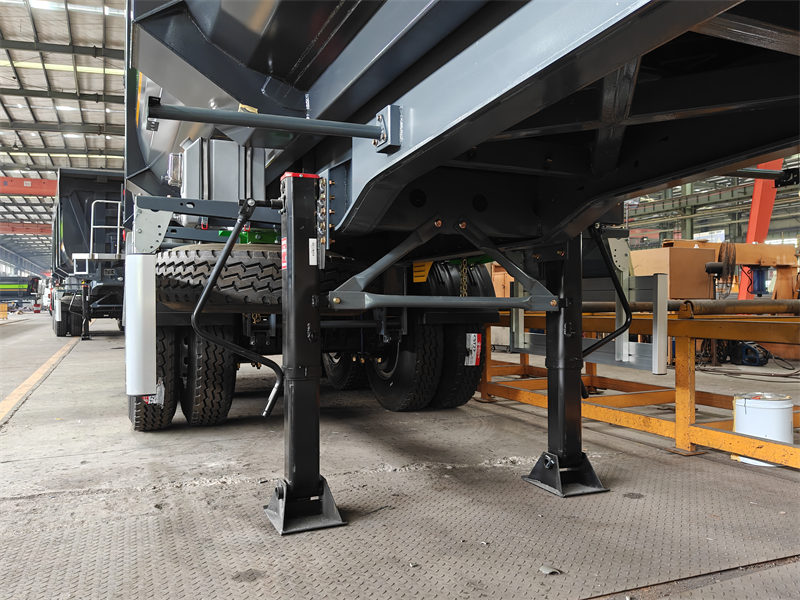

پای فرود	جوست ۲۸تی

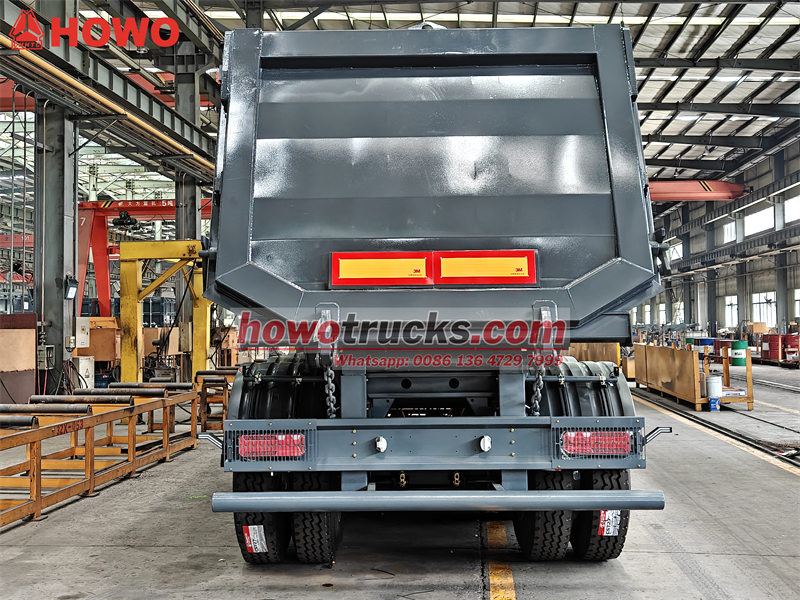

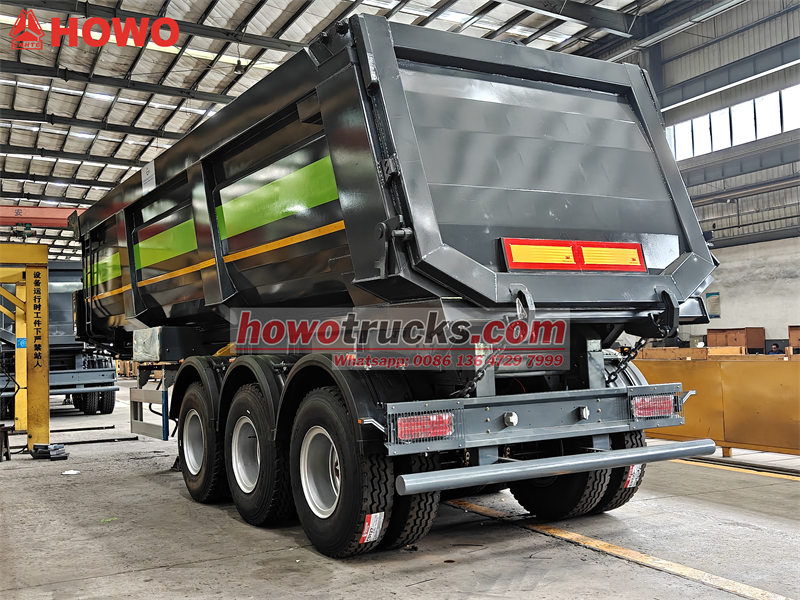

درب عقب	درب عقب یک تکه با مفصل بالایی، سیستم قفل ایمنی
ترمزها	سیستم ترمز پنوماتیک دو لاینه، شیر رله اضطراری WABCO؛ محفظه هوای T30/30؛ ترمز دستی

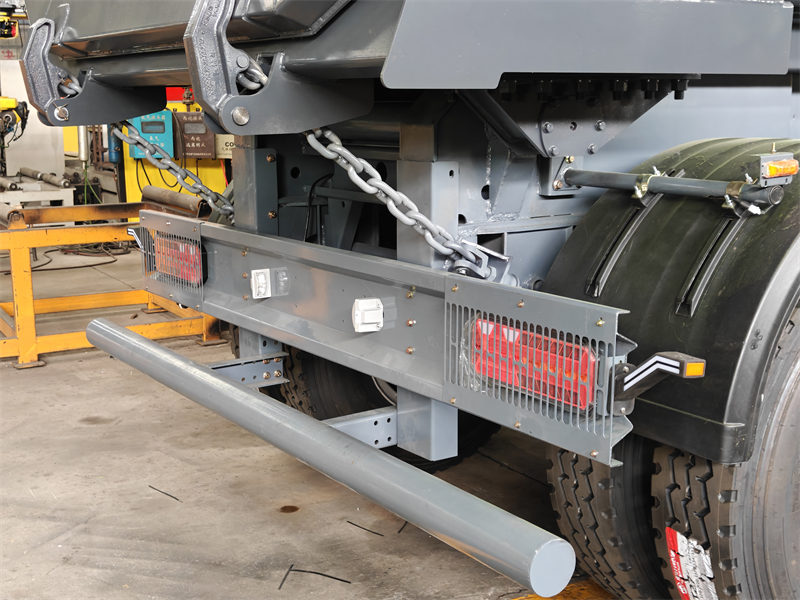

چراغ‌ها و بازتابنده‌ها	چراغ عقب، شبرنگ عقب، چراغ راهنما، شبرنگ جانبی، چراغ مه شکن، چراغ پلاک
سیم کشی	۲۴ ولت، ۶ خط
رابط هوایی/برقی	کانکتور هوایی استاندارد ISO، سوکت دوشاخه 7 پین 24 ولت
محورها	3*14T BPW

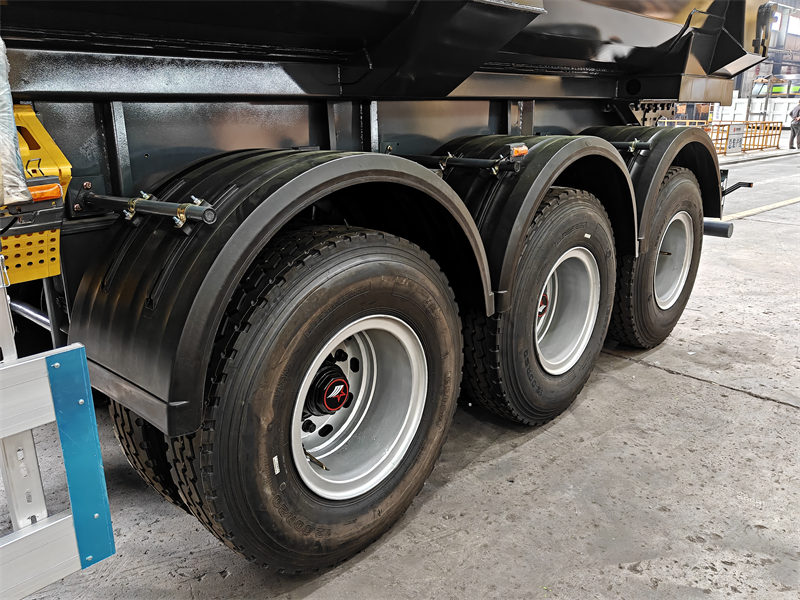

تایر	لاستیک تیوبلس ۱۲R۲۲.۵، ۸ عدد به همراه یک لاستیک زاپاس

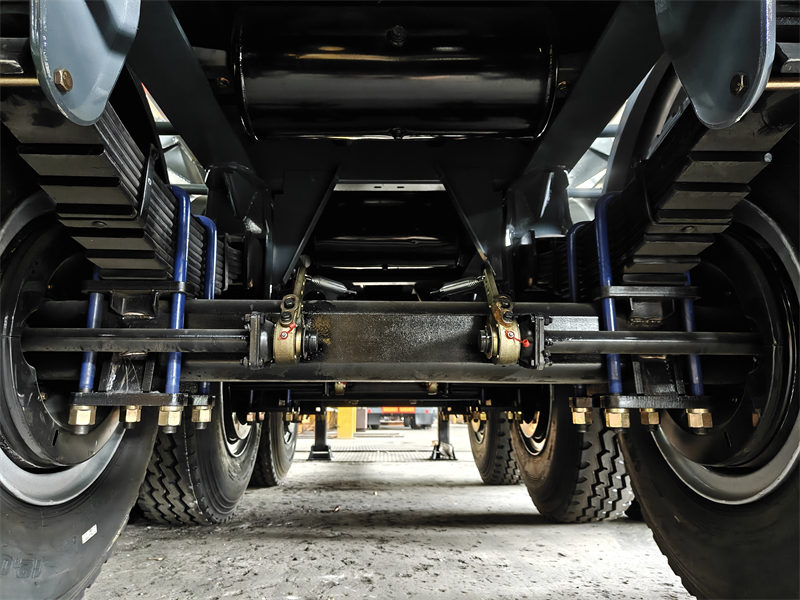

سیستم تعلیق	سیستم تعلیق مکانیکی آمریکایی با بالابر محور جلو
نقاشی	۱ لایه پرایمر ضد خوردگی، دو لایه رنگ نهایی





----- جنس بدنه:فولاد کربنی، فولاد ضد زنگ، آلیاژ آلومینیوم

-----محور:  پل‌های BPW، پین‌های کششی JOST، پایه‌های JOST و سایر پیکربندی‌ها

-----اختیاری:بوم تلسکوپی، بوم چنگکی، جعبه بار برزنتی، ضخامت و ارتفاع جعبه قابل تنظیم با توجه به نیاز، و جعبه کنترل از راه دور.



مزیت اصلیتریلر دامپر سنگین 3 محور 40000CBM « « «



۱. محاسبه دقیق و اولویت‌بندی شبیه‌سازی



♦ تحلیل دینامیک بار:

∴ گروه چوشنگ از نرم‌افزار تحلیل المان محدود (FEA) برای انجام تحلیل‌های استاتیکی، دینامیکی و خستگی سازه خودرو استفاده می‌کند.

∴ این تحلیل بر بارهای ضربه‌ای از جلو (ضربه مواد به صفحه جلویی هنگام تخلیه بار)، بارهای پیچشی بالابری (تغییر شکل پیچشی قاب هنگام بالا بردن سیلندر) و نقاط تمرکز تنش در مکانیزم قفل درب عقب تمرکز دارد.







♦طراحی تطبیق سیستم آسانسور:

∴پیکربندی بالابر جلو کاملاً با محاسبات استحکام شاسی خودرو و مرکز ثقل آن مطابقت دارد.

∴محاسبات دقیق زاویه بالابری، کورس سیلندر و نیروی بالابری، تخلیه تمیز و روان و فرآیندی روان و بدون لرزش را تضمین می‌کند.



∴ طرح لوله کشی سیستم هیدرولیک برای جلوگیری از تداخل و سایش بهینه شده است.



♦ ایجاد تعادل بین سبکی و قدرت:

∴ بهینه‌سازی توپولوژیکی برای کاهش وزن در نواحی غیر بحرانی (با استفاده از تیرهای با مقطع متغیر و زیرقاب‌های توخالی) انجام می‌شود.

∴ نواحی کلیدی تحت تنش (شبکه‌های تیر، گیره‌های بالابر و اتصالات سیستم تعلیق) به صورت موضعی تقویت می‌شوند.

∴ از طریق طراحی سازه‌ای علمی، فولاد با کیفیت بالا به طور منطقی توزیع می‌شود تا استحکام و کارایی بهبود یابد.



۲.فرآیند تولید استاندارد



♦ برش و شکل‌دهی:

∴ برش پلاسما/لیزر دقیق CNC برای اطمینان از دقت قطعه و فراهم کردن پایه مناسب برای جوشکاری بعدی استفاده می‌شود.

∴ خم کردن قاب باید با استفاده از یک دستگاه پرس برک بزرگ انجام شود تا از زاویه و شعاع خم ثابت اطمینان حاصل شود و از ایجاد ریزترک‌ها جلوگیری شود.



♦ فرآیند جوشکاری:

∴ تطبیق مواد جوشکاری: سیم جوشکاری با چقرمگی بالا (مانند سیم با هسته شار) برای تطبیق با مواد فولادی مختلف انتخاب می‌شود تا اطمینان حاصل شود که استحکام جوش کمتر از ماده اصلی نیست.



∴ فیکسچر و فیکسچر: از یک فیکسچر جوشکاری بزرگ و مدولار برای اطمینان از جوشکاری کل مجموعه فریم در موقعیت ثابت و گیره شده استفاده می‌شود که به طور موثر اعوجاج جوش را کنترل کرده و تقارن و صاف بودن موقعیت‌های نصب محور را تضمین می‌کند.



∴ مهارت‌های جوشکاری: جوش‌های بحرانی (مانند جوش‌های بسته شدن قاب و جوش‌های بلند کردن قلاب) باید توسط جوشکاران ارشد دارای گواهینامه و با استفاده از فرآیند چند پاسه و چند مرحله‌ای انجام شوند تا عیوبی مانند بریدگی‌های زیرین، تخلخل و نفوذ ناقص از بین بروند.

∴ عملیات جوشکاری: تمام جوش‌ها باید برای کاهش تنش و تسهیل تشخیص عیوب سطحی، شات بلاست شوند.



♦ فرآیند پوشش:

∴ پیش تصفیه دقیق، شامل شات بلاست برای زنگ‌زدایی، تمیز کردن و چربی‌زدایی و فسفاته کردن، به طور موثری عمر پوشش را افزایش می‌دهد.

∴ از سیستمی شامل پرایمر اپوکسی زینک ریچ، لایه میانی اپوکسی با کیفیت بالا و لایه رویه پلی اورتان استفاده می‌شود که ضخامت کلی لایه خشک ≥120 میکرومتر را تضمین می‌کند. در مناطق مستعد خوردگی، پوشش ضخیم‌تری مورد نیاز است.



محصولات - 100٪ سفارشی سطح یک!

حمل و نقل -- ۱۰۰٪ ایمنی، راحتی، کارآمد!

خدمات - 7 روز + 24 ساعت خدمات ایمن سازی!



● بهترین کارخانه نیمه تریلر دامپر چین
● بیش از 30 سال تجربه تولید کننده حرفه ای
● مطابق با نیازهای شما طراحی شود
● تیم فروش حرفه‌ای که به شما در انتخاب کامیون مناسب کمک می‌کند
● ما می‌توانیم خدمات پس از فروش خوبی به شما ارائه دهیم



کارخانه CS Trucks همچنین قطعات یدکی (اصلی، OEM و جایگزین) را برای انواع کامیون‌ها و تریلرها عرضه می‌کند.
با تخفیف و کیفیت خوب برای اطمینان از اینکه کامیون‌ها و تریلرهای مشتریان ما در شرایط کاری خوبی قرار دارند.





(بهترین تریلر نیمه بدنه دامپر از کارخانه CS)
