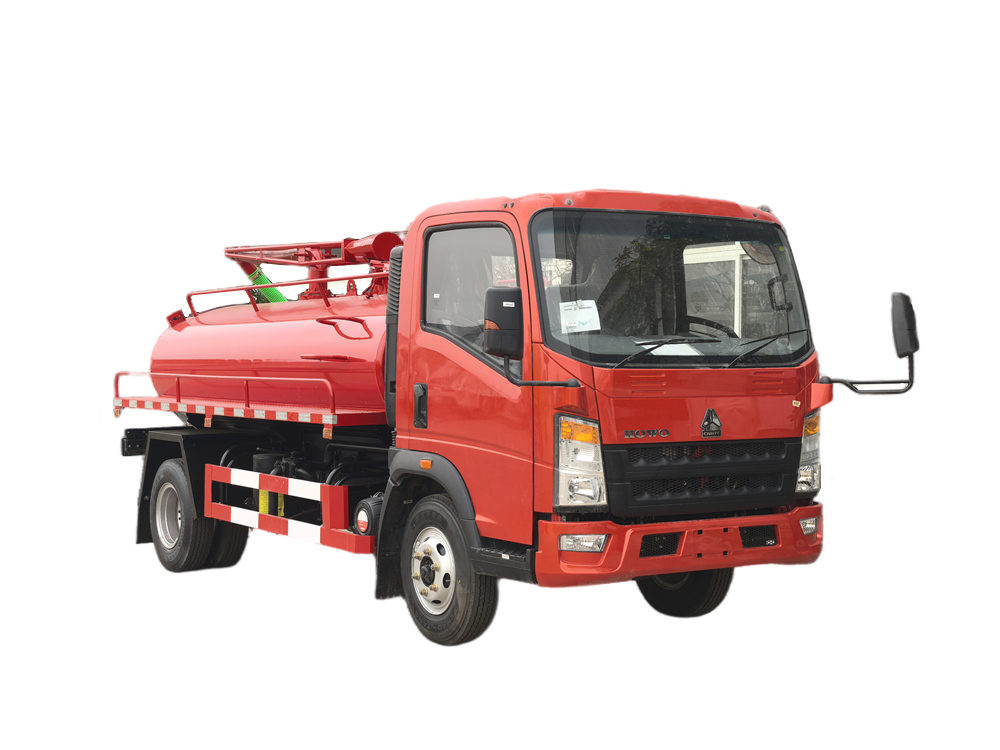

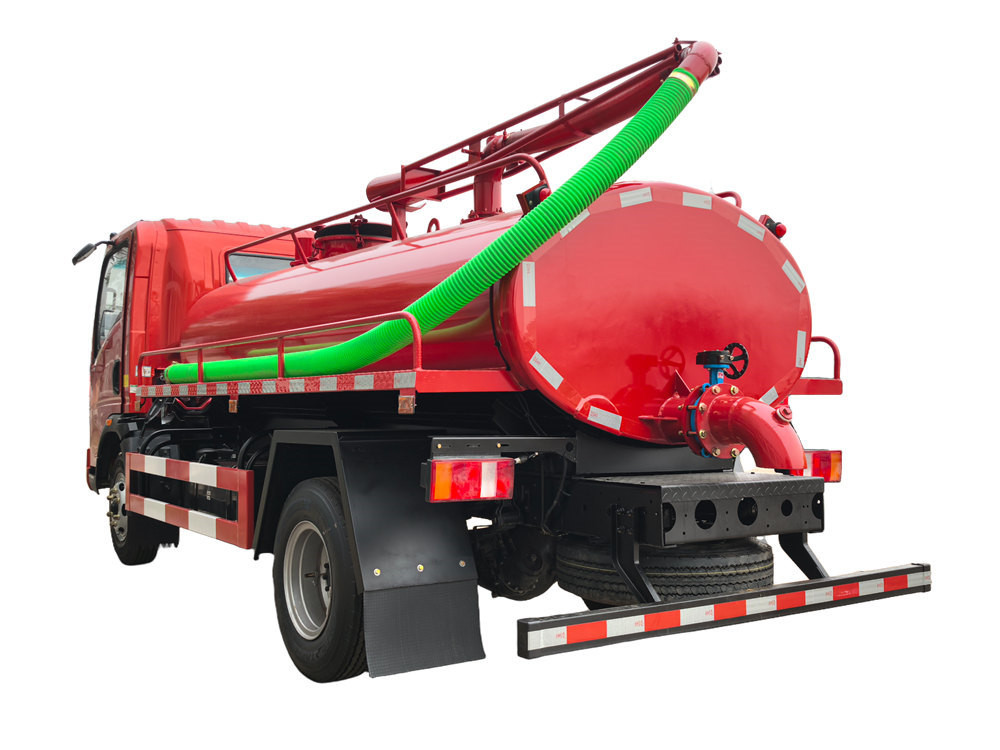

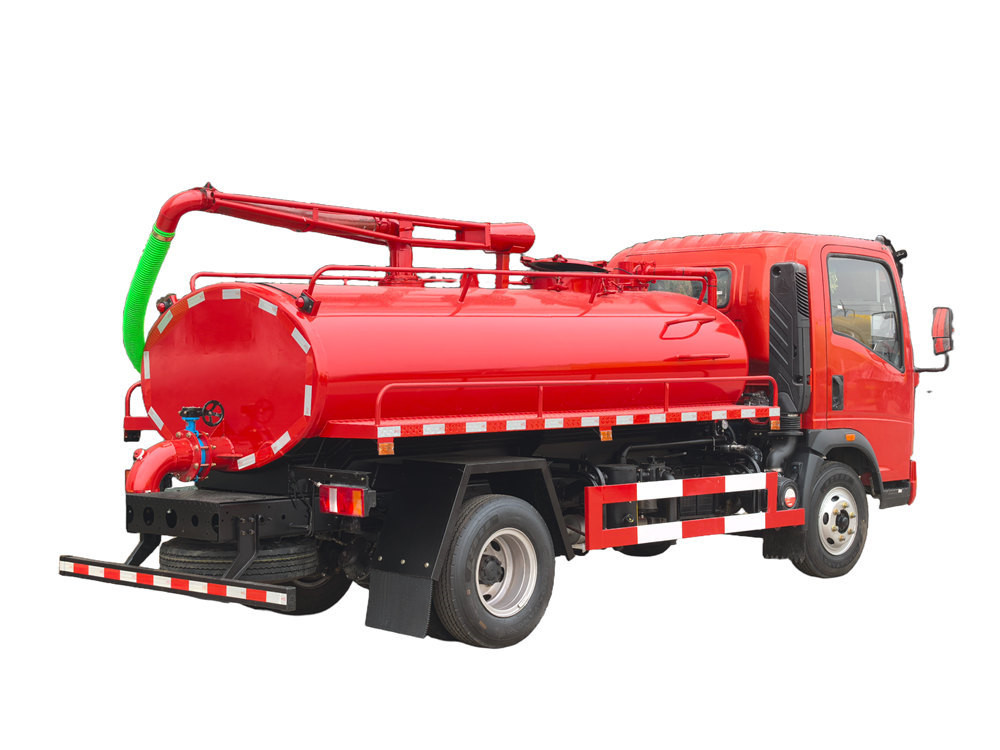

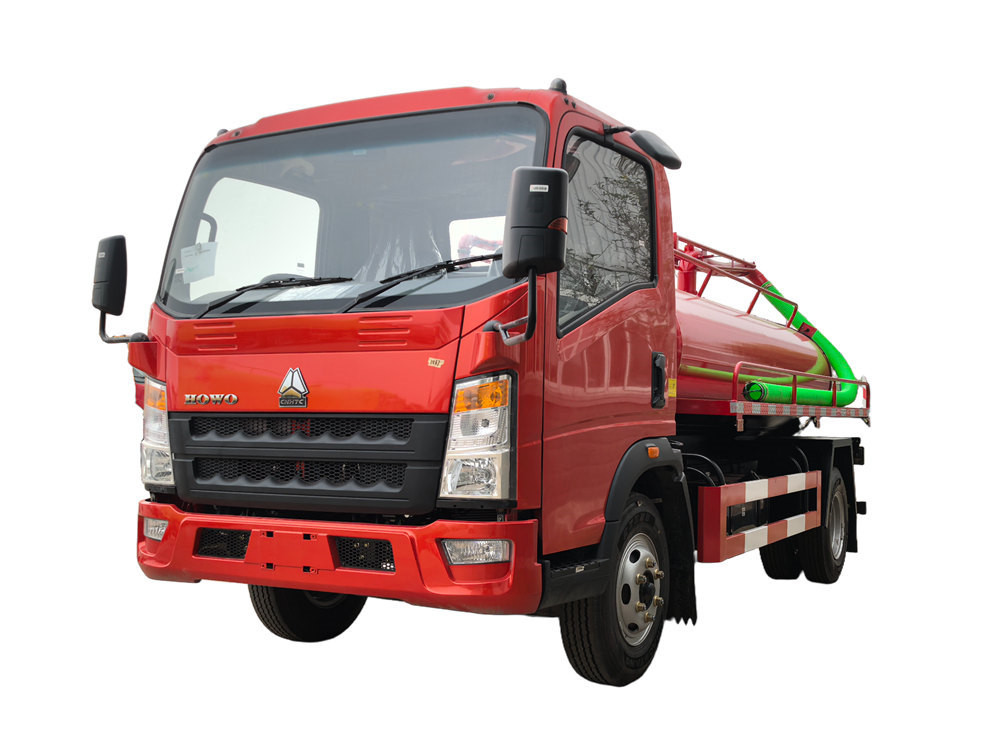

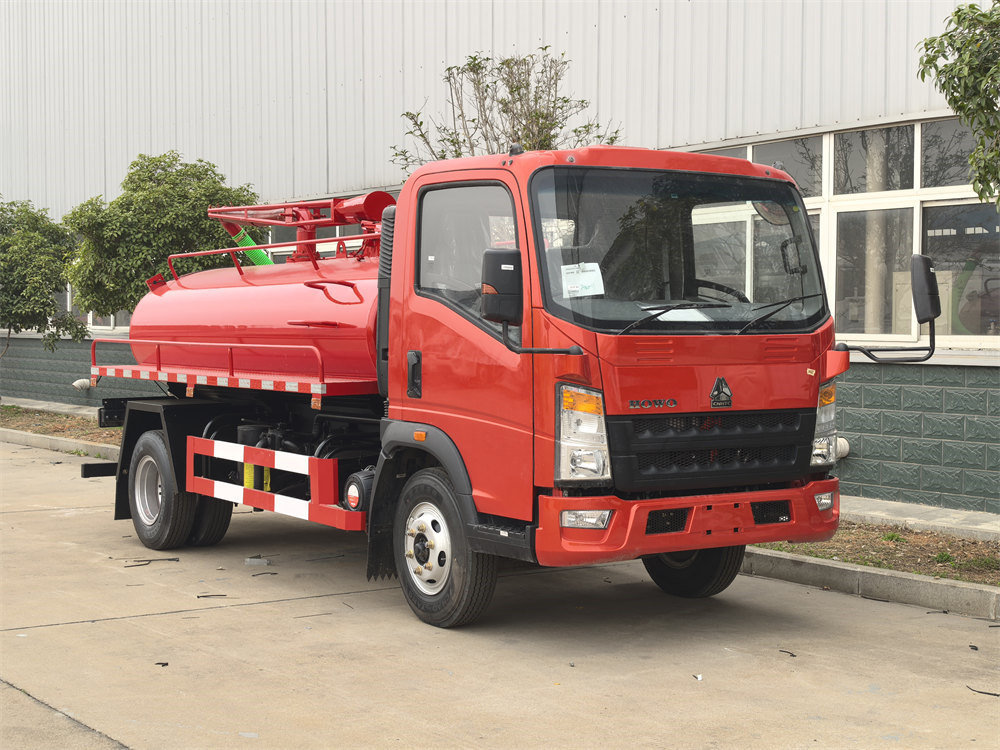

کامیون مکش سپتیک تانک HOWO 4x4 RHD با ظرفیت 4cbm، کابین تک ردیفه HOWO Hanjiang 1880، سیستم چهار چرخ محرک 4x4، فرمان راست، فاصله بین دو محور 3360 میلیمتر، مجهز به موتور YN4102QBZL با قدرت 116 اسب بخار، گیربکس 6 سرعته WLY6TS40، بدنه بالایی یک سپتیک تانک 4 متر مکعبی، جنس فولاد کربنی، پوشش ضد خوردگی و زنگزدگی، مجهز به پمپ خلاء حلقه آب Yifeng SK-6، حداکثر سرعت پمپاژ: 6 متر مکعب در دقیقه، سرعت: 970 دور در دقیقه، بوم مکش سپتیک تانک 6 متری بالایی، مجهز به پنجره مشاهده سپتیک تانک، شیر سرریز، فشارسنج، شیر اگزوز و غیره را به کار میگیرد.
ظرفیت کاری :
4cbmنوع کابین :
Howo light cabinسیستم درایو :
4x4,RHDفاصله بین دو محور (میلیمتر) :
3360مخصوص موتور :
116HP / YN4102QBZLجعبه دنده :
WLY6TS40,6-speed,manualمحور جلو (کیلوگرم) :
2000محور عقب (کیلوگرم) :

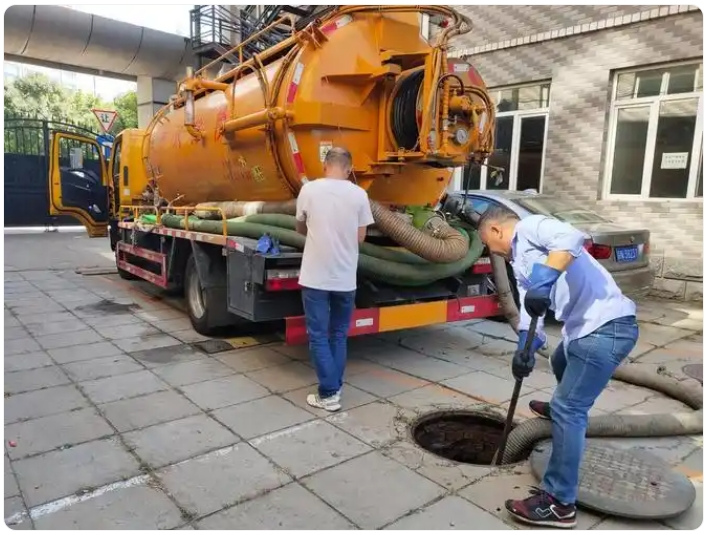

3500هووکامیون پمپ سپتیک درایو 4x4یک وسیله نقلیه بهداشتی بسیار کارآمد و بادوام است که برای خودترمیمی، استخراج مدفوع و فاضلاب از گودالهای کود و همچنین فاضلاب از جویها، برکهها و فاضلابها طراحی شده است. این وسیله با موتور YN4102QBZL با قدرت 116 اسب بخار و گیربکس WLY6TS40، دارای سیستم چهار چرخ محرک قدرتمند (4) است.×۴) برای استفاده در محیطهای سخت مانند جادههای گلی و شیبدار. این وسیله نقلیه مجهز به پمپ خلاء پرقدرت Yifeng SK-6، دارای برد مکش ۸ متر، راندمان بالای مکش و تخلیه است و میتواند تنها در ۴ دقیقه به بار کامل برسد. این وسیله که به یک بوم مکش جمعشونده ۶ متری، یک پنجره مشاهده مدفوع و یک شیر سرریز مجهز است، عملکردی راحت، ایمن و قابل اعتماد را ارائه میدهد.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)تعریف و معرفی محصول:
سازنده:گروه کامیونهای سیاس لیمیتد
ویژگیهای عملکرد
۱. عملکرد کارآمد: سرعت پمپاژ ۶ متر³/min میتواند یک مخزن ۴ متر مکعبی را در ۵ دقیقه به طور کامل پمپ کند، که آن را برای عملیات مکرر مناسب میسازد.
۲. تطبیقپذیری با سیستم چهار چرخ محرک: 4×۴ درایو قابلیتهای فرار را افزایش میدهد و آن را برای استفاده در مناطق روستایی ناهموار، مزارع و سایر محیطها مناسب میکند.
۳. دوام:
• بدنه مخزن از جنس فولاد کربنی با محافظت در برابر خوردگی و تقویت داخلی برای جلوگیری از تغییر شکل.
• پمپ حلقه آب ساختار ساده ای دارد و میزان خرابی آن کم است.
۴. طراحی ایمنی: ویژگیهای حفاظتی چندگانه، از جمله شیر اطمینان و پنجره مشاهده، از خطر اضافه بار و خطاهای عملیاتی جلوگیری میکند.
• لوله مکش بصری امکان نظارت بر وضعیت مکش را به صورت بلادرنگ فراهم میکند تا از انسداد یا اضافه بار جلوگیری شود.
• نردبان هیدرولیکی برای دسترسی و نگهداری آسان

» دوم.پارامتر محصول برای مکش مدفوع HOWO 4CBMکامیون:
| کامیون پمپ خلاء HOWO 4x4 RHD 4cbm | |
| عمومی | |
| ابعاد | ۵۹۹۵ در ۲۲۰۰ در ۲۵۶۰ میلیمتر |
| وزن | 3050 کیلوگرم |
| کابین | Sinotruk 1880 تک ردیفه آر اچ دی کابین |
| حداکثر سرعت | ۱۱۵ کیلومتر در ساعت |
| شاسی | |
| فاصله بین دو محور | ۳۳۶۰ میلیمتر |
| محور جلو | ۲ تن |
| محور عقب | ۳.۵ تن |
| گیربکس | گیربکس ۶ سرعته وانلیانگ، WLY6TS40 |
| قاب خودرو | تیرآهن تقویتشده مستقیم |
| لاستیکها | لاستیکهای فولادی ۷.۰۰R16 |
| تعداد لاستیکها | ۶+۱ |
| نوع درایو | ۴*۴، فرمان، فرمان سمت راست |
| موتور | |
| مدل | YN4102QBZL |
| نوع | ۴ سیلندر خطی، دیزل |
| قدرت | ۱۱۶ اسب بخار / ۸۵ کیلووات |
| سرعت نامی | ۳۰۰۰ دور در دقیقه |
| حداکثر گشتاور | ۲۹۰ نیوتن متر |
| حداکثر سرعت گشتاور | ۱۸۰۰-۲۱۰۰ دور در دقیقه |
| جابجایی | ۳.۷۶ لیتر |
| استاندارد انتشار | یورو ۲ |
| مخزن سوخت | مخزن سوخت آلیاژ آلومینیوم ۸۰ لیتری |
| بالاتنه | |
| حجم مخزن | 4 کیلوبایت بر متر مکعب |
| جنس مخزن | فولاد کربنی Q235، فولاد کربنی |
| پمپ خلاء | پمپ خلاء گردش آب |
| مدل پمپ گردش آب | YIFENG SK-6 (مارک چینی) |
| سرعت | ۹۷۰ دور در دقیقه |
| حداکثر سرعت پمپاژ | 6 متر مکعب در دقیقه |
| قطر | ورودی: DN100، خروجی: DN100 |
| مصرف آب | 80-100 لیتر در دقیقه |
| لوله مکش | ۱ عدد / ۶ متر |
| پنجره مشاهده مدفوع | بله |
| خروجی جریان چمن | بله |
| شیر جلوگیری از سرریز | بله |
| ورودی خوراک | دی ان ۱۰۰ |
| خروجی خوراک | دی ان ۱۰۰ |
| بلند کردن مخزن | سیلندر هیدرولیک / 2 قطعه |
| پوشش عقب مخزن | قابلیت باز شدن با فشار هیدرولیک |
| رنگ | طبق میل شما |
» Ⅲ.محصول مقدمهای مفصل

پیکربندی اصلی قوای محرکه و شاسی

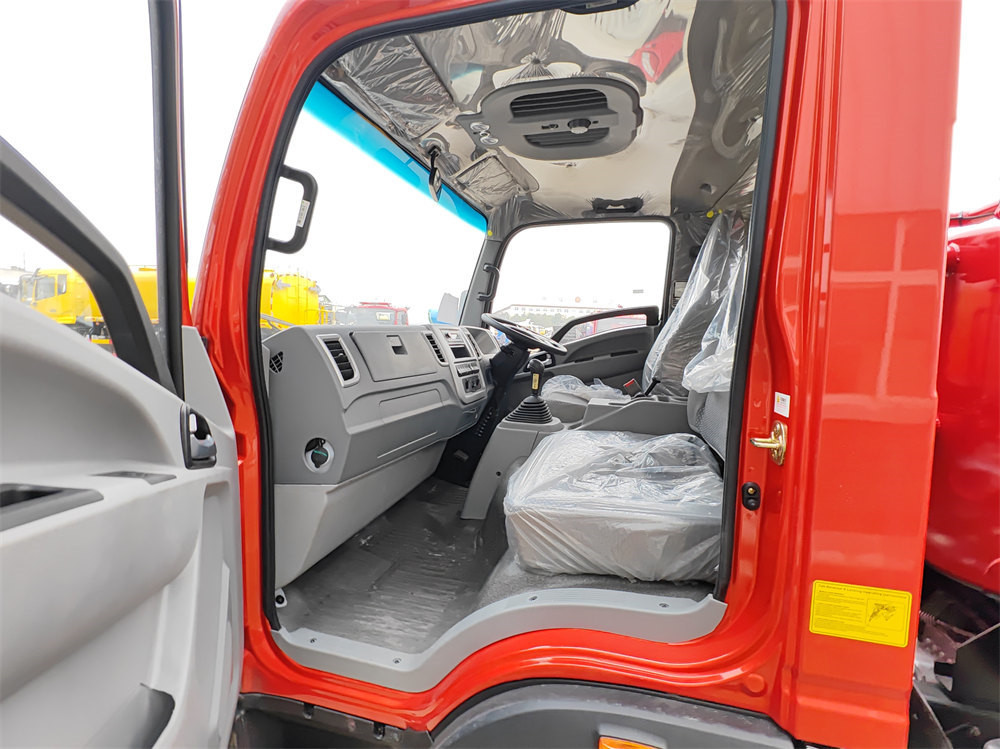

۱. کابین: هوو هانجیانگ ۱۸۸۰، کابین تک ردیفه، چیدمان فرمان سمت راست، مطابق با عادات رانندگی فرمان سمت راست در چین.
۲. نوع درایو: چهار چرخ محرک (۴×۴)، سازگار با شرایط پیچیده جاده مانند جادههای گلی و شیبدار.
۳. فاصله بین دو محور: ۳۳۶۰ میلیمتر، تعادل بین قابلیت عبور و مرور و پایداری.
۴. موتور: موتور دیزل YN4102QBZL، ۱۱۶ اسب بخار، گشتاور بالا در سرعتهای پایین و قدرت فراوان.
۵. انتقال: گیربکس دستی WLY6TS40 (6 سرعته)، راندمان بالای گیربکس و هزینههای نگهداری پایین.

سیستم بالایی

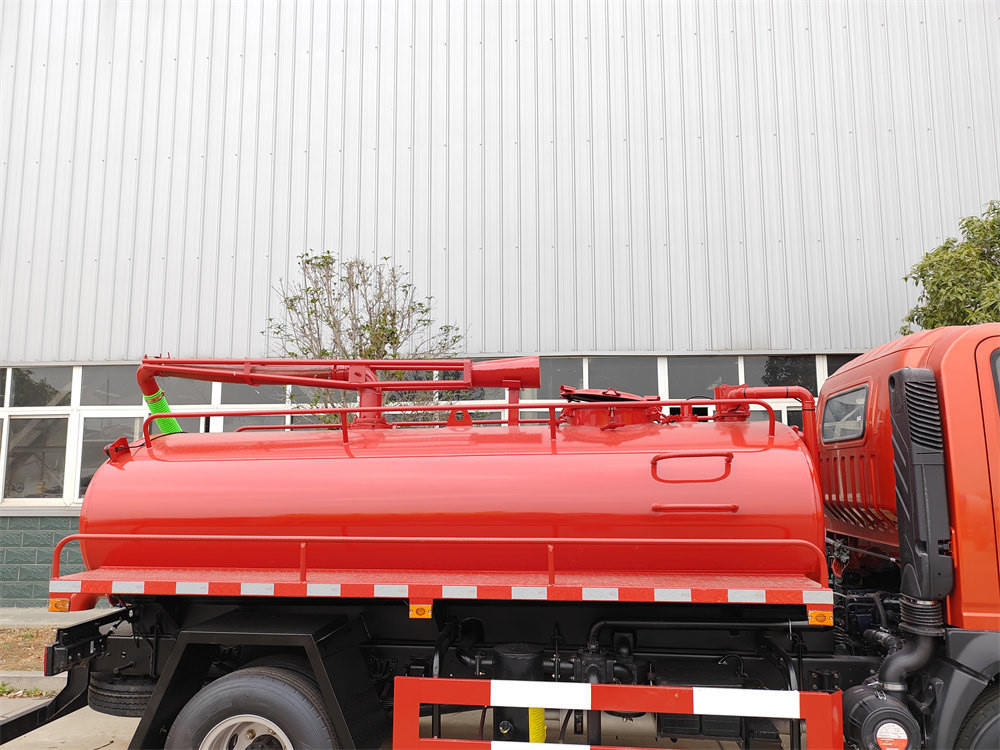

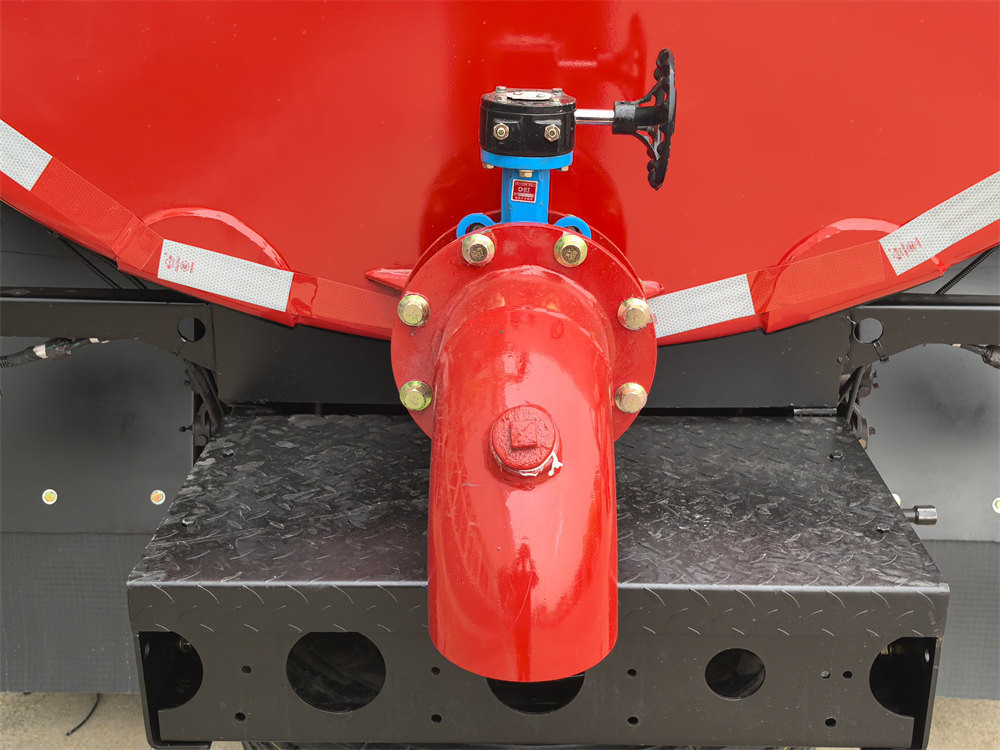

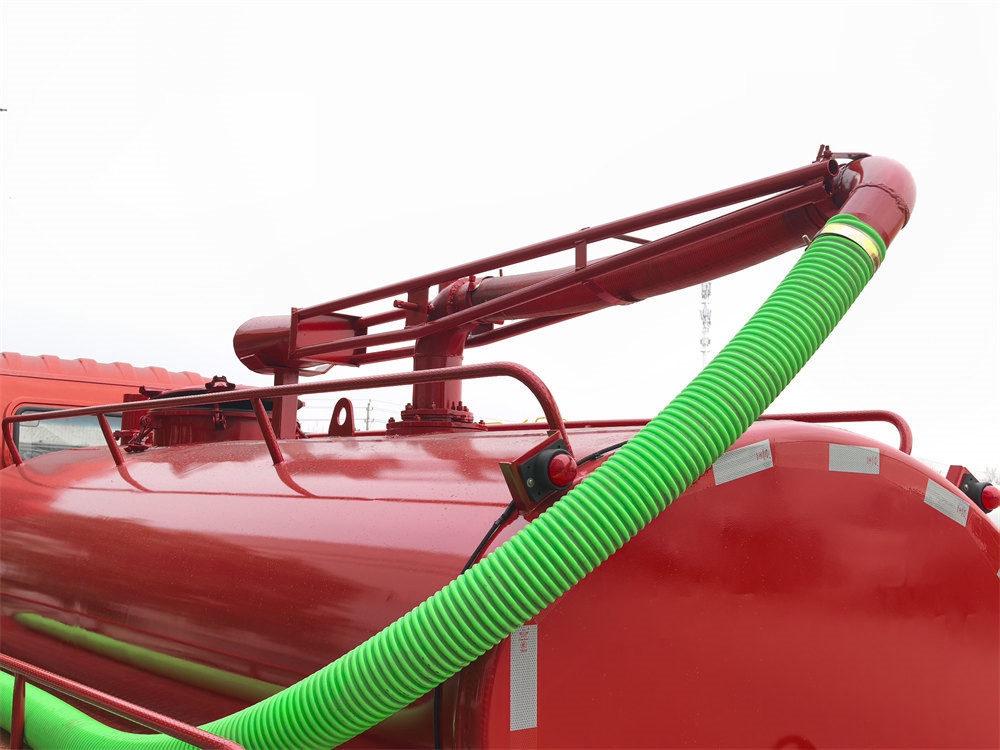

• مخزن: مخزن فولاد کربنی ۴ متر مکعبی، ≥ ضخامت ۴ میلیمتر، با پوشش ضد خوردگی و مقاوم در برابر زنگزدگی برای افزایش طول عمر مفید. یک بازوی مکش جمعشونده ۶ متری در بالا نصب شده است که امکان کار در زوایای مختلف را فراهم میکند. یک شیر تخلیه در عقب نصب شده است که امکان تخلیه با نیروی جاذبه یا هوای فشرده را فراهم میکند.

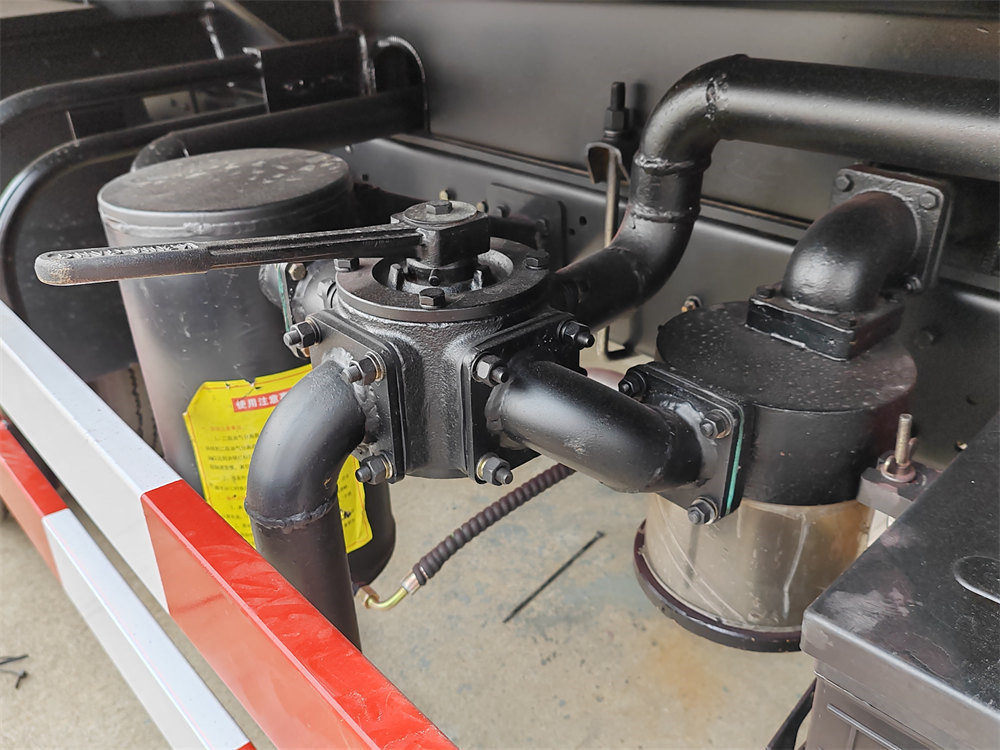

• پمپ وکیوم: پمپ وکیوم حلقه آبی Yifeng SK-6، با حداکثر سرعت پمپاژ ۶ متر³/ دقیقه و سرعت ۹۷۰ دور در دقیقه، برای راندمان مکش بالا. یک شیر اطمینان از اضافه بار جلوگیری میکند و یک جداکننده آب/روغن، عملکرد مداوم و پایدار را تضمین میکند.

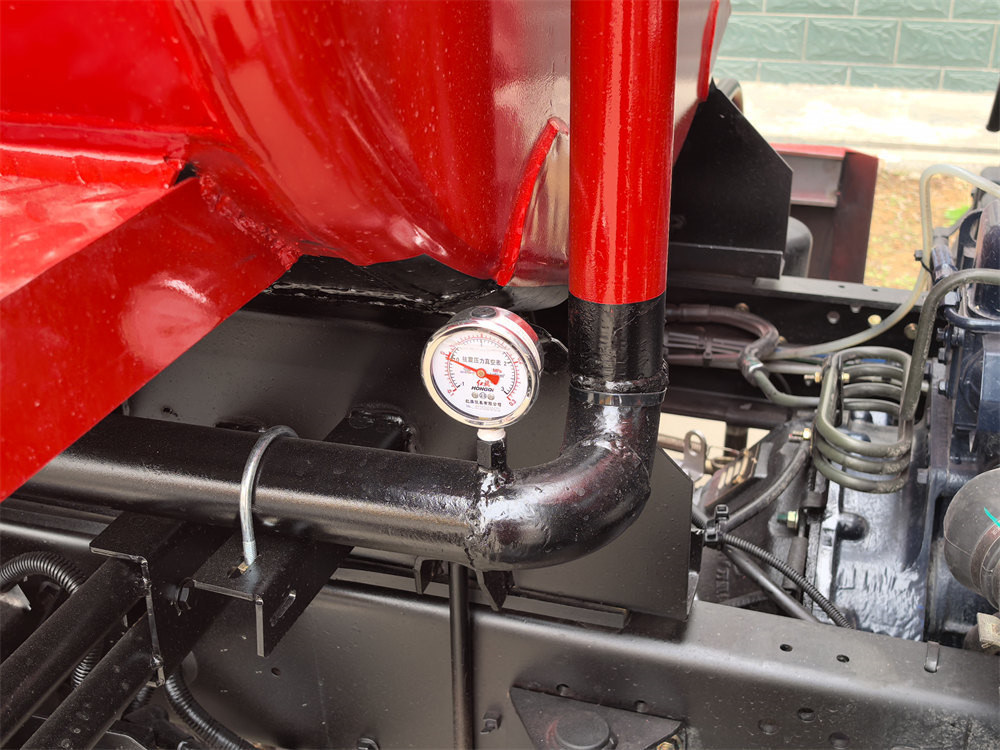

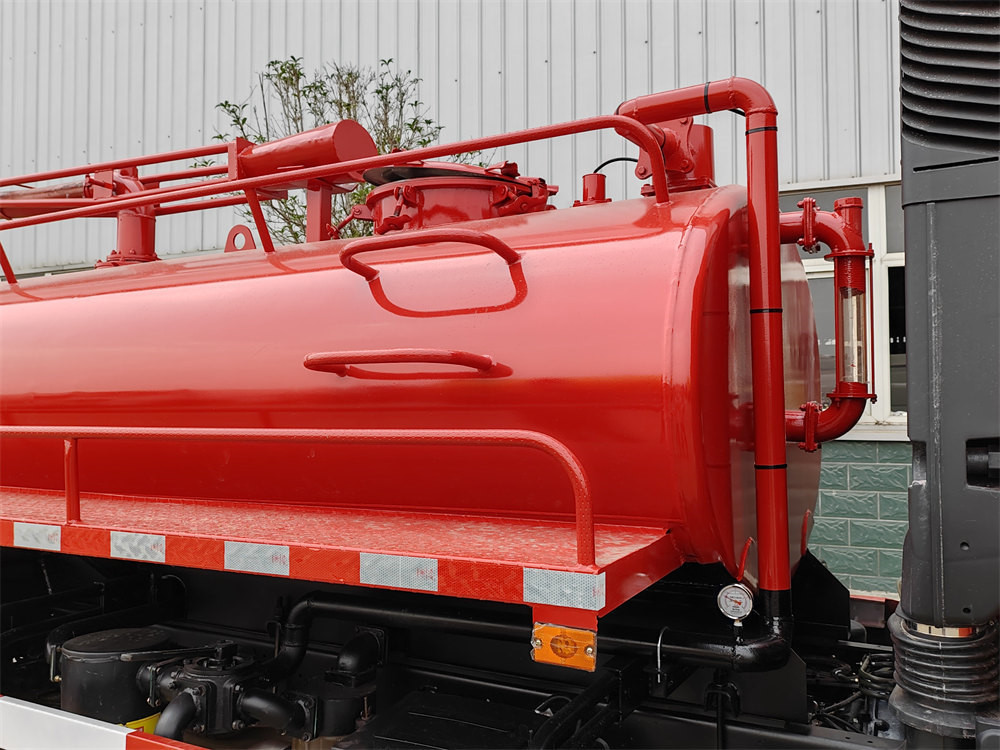

• ایمنی و نظارت: یک پنجره دید سپتیک در جلوی مخزن برای نظارت بر شرایط داخلی در لحظه قرار دارد. یک فشارسنج خلاء از فشار بیش از حد جلوگیری میکند. یک شیر اطمینان به طور خودکار فشار را آزاد میکند تا از فشار بیش از حد جلوگیری شود. یک شیر تخلیه سریع، تخلیه را در حین تخلیه تسریع میکند.

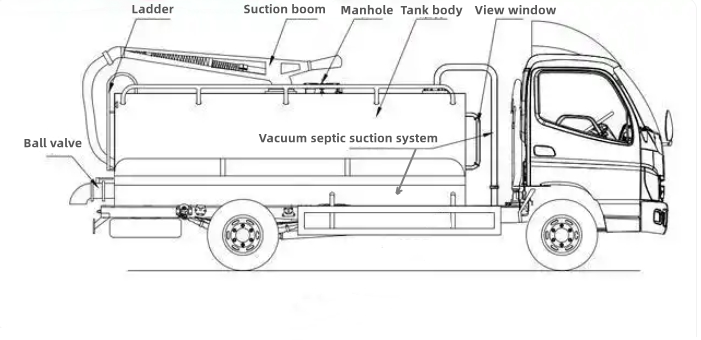

طراحی کامیون مکش سپتیک:
»Ⅳ.اصل کار
۱. فرآیند مکش:
◇ نیروی پمپ خلاء از موتور شاسی تأمین میشود. این نیرو از طریق گیربکس، محور انتقال قدرت و میل گاردان به پمپ خلاء منتقل میشود.
◇ هنگامی که پمپ خلاء در حال کار است، فشار منفی درون مخزن ایجاد میشود و فاضلاب/پساب را از طریق لوله مکش به داخل مخزن میکشد.
◇ پمپ حلقه آب از آب در گردش برای آببندی مخزن استفاده میکند و از نشت هوا جلوگیری کرده و پمپ را خنک میکند.
۲. فرآیند تخلیه:

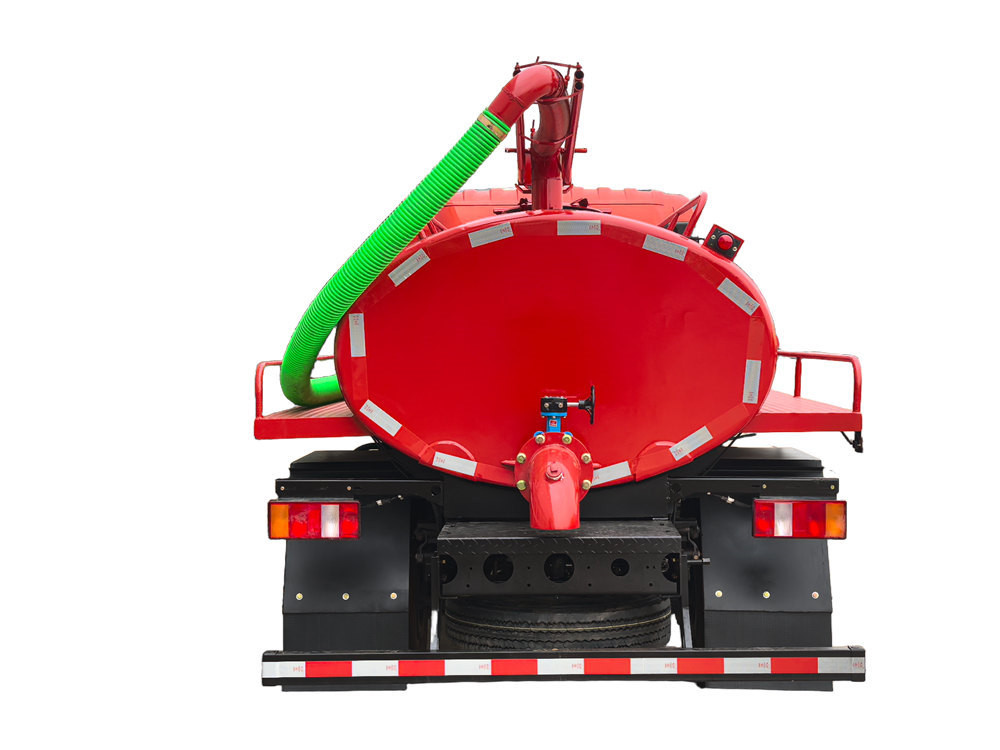

درپوش یا شیر عقب مخزن را باز کنید و با استفاده از نیروی جاذبه یا اختلاف فشار هوا، مخزن را به سرعت خالی کنید.
