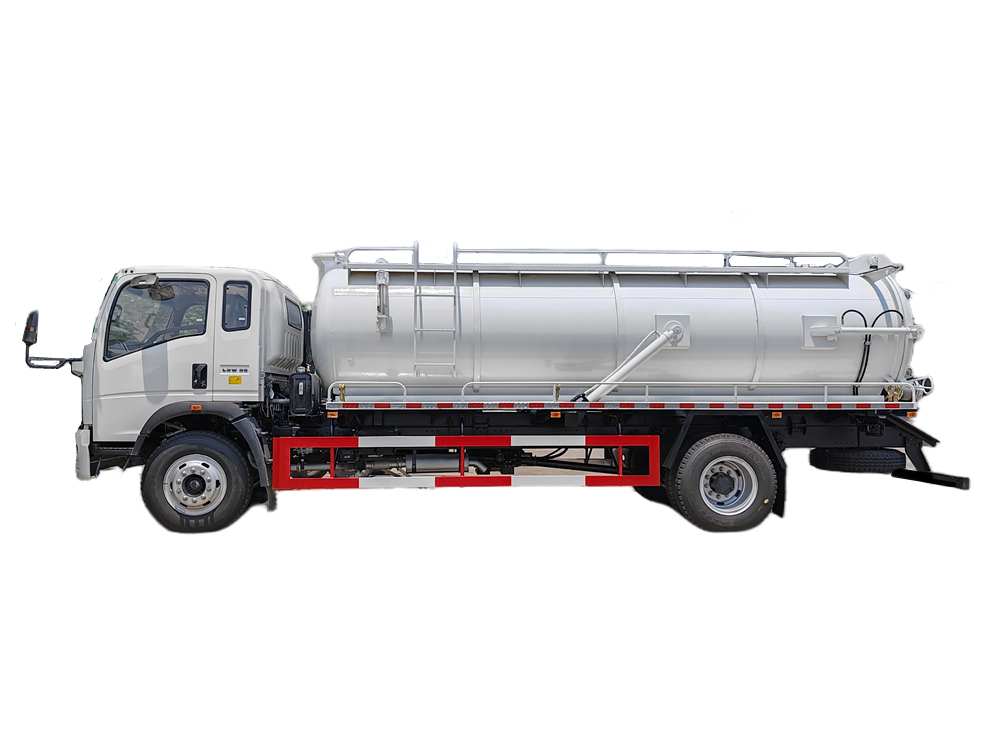

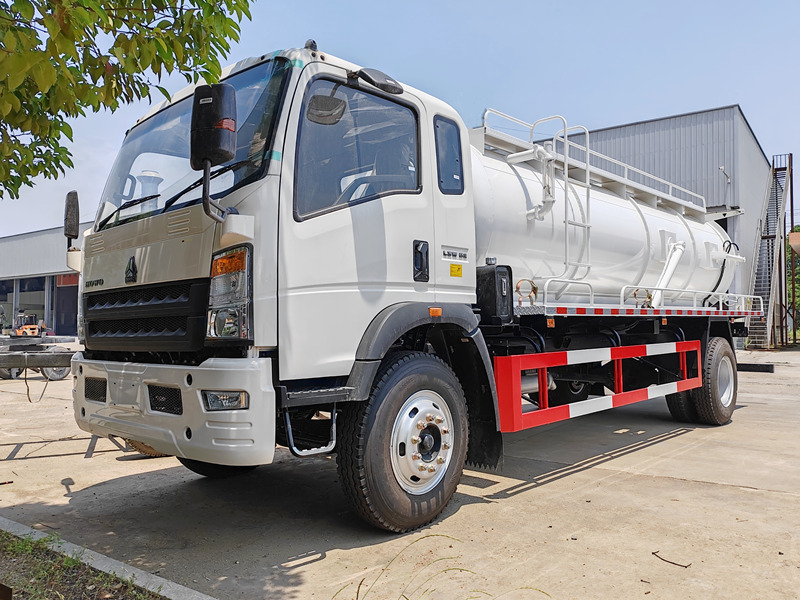

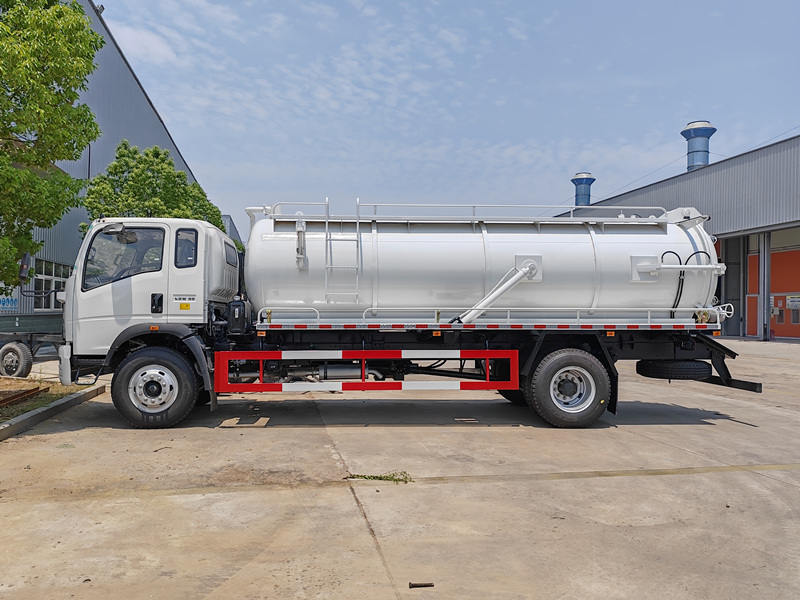

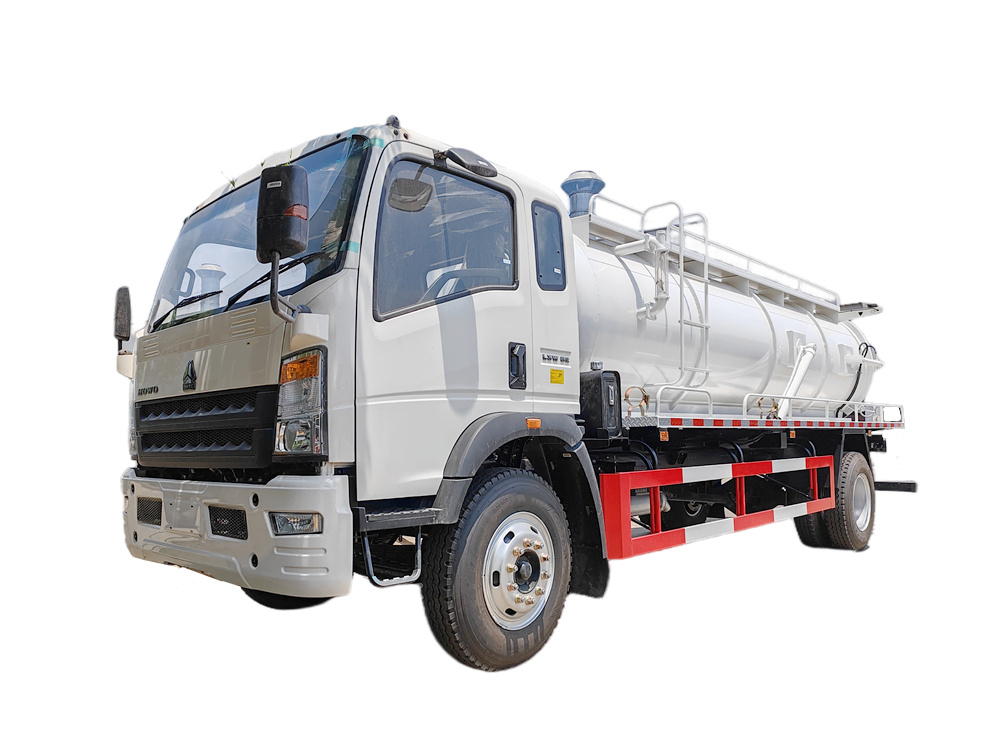

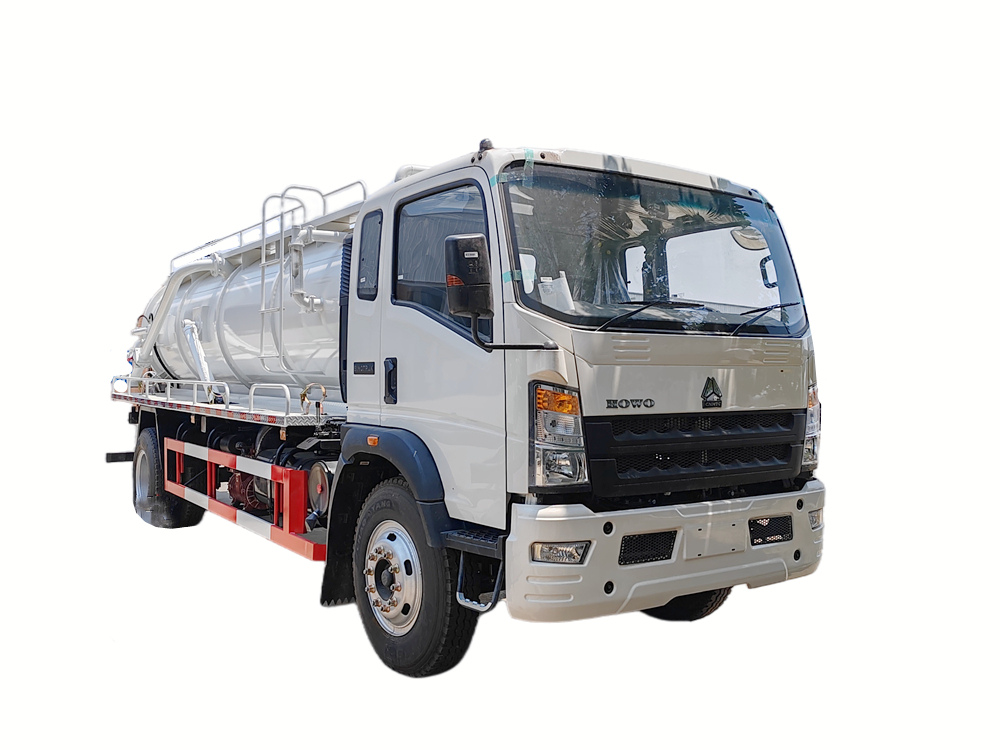

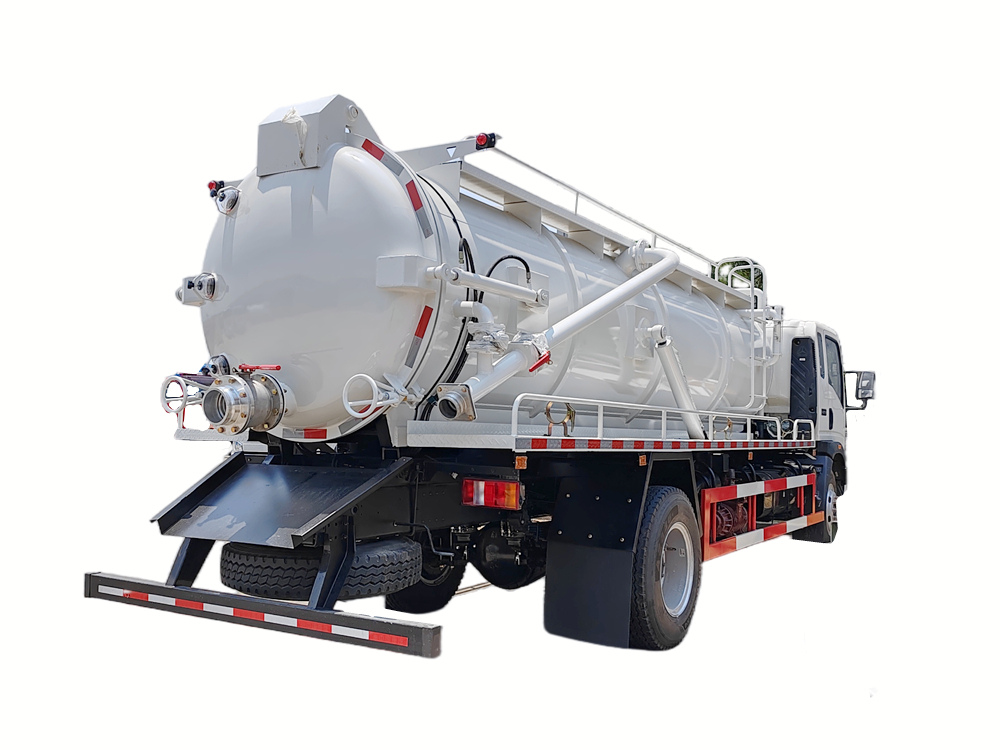

کامیون مکنده فاضلاب HOWO با ظرفیت ۵ متر مکعب، دارای کابین ردیفی نیمه فرمان HOWO Commander 2080، فاصله بین دو محور ۴۲۰۰ میلیمتر، مجهز بهکامینز موتور ISF3.8s3168 با قدرت ۱۶۸ اسب بخار، گیربکس WLY6G70، بدنه بالایی شامل یک مخزن مکش فاضلاب ۵ متر مکعبی، جنس فولاد کربنی، مجهز به پمپ خلاء Jurop PN106D، لوله فاضلاب، نردبان، شیر کنترل عملکرد (کنترل بالابر مخزن و درب عقب)، مخزن روغن هیدرولیک، شیر تخلیه درب عقب و غیره.
ظرفیت کاری :
5cbmنوع کابین :
Howo light cabinسیستم درایو :
4x2,RHDفاصله بین دو محور (میلیمتر) :
4200مخصوص موتور :
168HP /Cummins ISF3.8s3168جعبه دنده :
WLY6G70,6-speed,manualمحور جلو (کیلوگرم) :
3200محور عقب (کیلوگرم) :
8000کامیون تانکر پمپ فاضلاب HOWO 5 cbm یک وسیله نقلیه تخصصی با راندمان بالا است که برای مصارف بهداشت شهری، مهندسی شهری و نظافت صنعتی طراحی شده است. این وسیله با موتور کامینز ۱۶۸ اسب بخاری و گیربکس ۶ سرعته، عملکرد قدرتمندی را ارائه میدهد. این وسیله نقلیه دارای یک مخزن ضد خوردگی از جنس فولاد کربنی با حجم ۵ متر مکعب است که به پمپ خلاء بالای ایتالیایی Jurop (ظرفیت مکش: ۱۱۰۰۰ لیتر در دقیقه) مجهز شده است و امکان مکش سریع فاضلاب، لجن و ذرات جامد کوچک را فراهم میکند. لوله بازرسی بصری و سیستم کنترل هیدرولیک، عملکرد ایمن و راحتی را تضمین میکنند. با قابلیت بلند کردن مخزن و تخلیه سریع درب عقب، این وسیله نقلیه هزینههای نگهداری کم و عمر مفید طولانیتری را ارائه میدهد. این وسیله نقلیه به طور گسترده در بهداشت شهری (تمیز کردن مخزن سپتیک، لایروبی خط لوله)، تصفیه فاضلاب صنعتی، عملیات نجات اضطراری و زمینههای مختلف دیگر کاربرد دارد.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)تعریف و معرفی محصول:
سازنده:گروه کامیونهای سیاس لیمیتد
ویژگیهای محصول
۱. قدرت و سازگاری بالا
• این کامیون مجهز به موتور کامینز ۱۶۸ اسب بخاری و گیربکس ۶ سرعته است که گشتاور بالایی را در سرعتهای پایین ارائه میدهد، با شرایط پیچیده جاده سازگار است و استانداردهای آلایندگی چین VI را برآورده میکند.
2. طراحی حرفهای، کارآمد و بادوام
• مخزن فولاد کربنی ۵cbm: مقاوم در برابر خوردگی و فشار، مناسب برای انتقال فاضلاب و لجن.
• پمپ وکیوم جوروپ PN106D: قدرت مکش بالا، سرعت پمپاژ سریع و راندمان عملیاتی بالا.
۳. عملکرد راحت و ویژگیهای ایمنی
• سیستم کنترل هیدرولیک (بالابر مخزن، تخلیه از درب عقب) عملکرد آسان و دقیق را تضمین میکند.
• لوله مکش بصری امکان نظارت بر وضعیت مکش را به صورت بلادرنگ فراهم میکند تا از انسداد یا اضافه بار جلوگیری شود.
• نردبان هیدرولیکی برای دسترسی و نگهداری آسان
» دوم.پارامتر محصول برای مکش خلاء HOWO 5CBMکامیون:
| اطلاعات محصول | ||
| محصول | کامیون مکنده فاضلاب | |
| نام تجاری | SINOTRUK-HOWO | |
| ابعاد کلی (طول * عرض * ارتفاع) | 7540 * 2350 * 2680 میلیمتر | |
| محل مبدا | هوبئی، چین | |
| رنگ | هر رنگی موجود خواهد بود | |
| تولید | کامیونهای سیاس | |
| مشخصات شاسی | ||
| فاصله بین دو محور | ۴۲۰۰ میلیمتر | |
| جی وی دبلیو | ۱۱.۲ تن | |
| بارگذاری محور | ۳۲۰۰/۸۰۰۰ کیلوگرم | |
| حداکثر سرعت | ۹۵ کیلومتر در ساعت | |
| انتقال | WLY6G70، 6 سرعته، دستی | |
| تایر | ۸.۲۵R۲۰، ۶+ ۱ یدک | |
| کابین | ۲۰۸۰ درستکابین یک و نیم ردیفه با درایو دستی، دارای AC و USB | |
| موتور | ||
| مدل | کامینز ISF3.8s3168 | |
| اسب بخار | ۱۶۸ اسب بخار / ۱۲۵ کیلووات | |
| نوع | ۴ سیلندر خطی، ۴ زمانه، سوپرشارژ، اینترکولر، آب خنک | |
| حداکثر گشتاور | 600 نیوتن متر | |
| سرعت نامی | ۲۶۰۰ دور در دقیقه | |
| حداکثر سرعت گشتاور | ۱۳۰۰-۱۷۰۰ دور در دقیقه | |
| جابجایی | ۳.۷۶ لیتر | |
| انتشار | یورو ۳ | |
| مخزن سوخت | مخزن سوخت آلیاژ آلومینیوم ۱۲۰ لیتری، دیزل | |
| میزان مصرف سوخت مینی در بار کامل | ۱۹۵ گرم بر کیلووات ساعت | |
| مشخصات قسمت بالای بدن | ||
| تانک | 5000 لیترفولاد کربنی با کیفیت بالا 5 میلیمتری | |
| پمپ خلاء | مدل | جوروپ PN106D |
| حداکثر فشار | ۱.۵ بار | |
| حداکثر سرعت | ۱۳۰۰ دور در دقیقه | |
| حداکثر جریان | 11000 لیتر در دقیقه | |
| جریان هوا در خلاء 60٪ | 10000 لیتر در دقیقه | |
| حداکثر خلاء | ۹۲٪ | |
| خلاء مداوم | ۶۰٪ | |
| حداکثر توان بدون بار. | ۱۳.۶ کیلووات / ۱۸.۴ اسب بخار | |
| وزن | ۱۴۳ کیلوگرم | |
| سر مکش | ≥7m | |
| پمپ مورو، پمپ اسپانیا موجود است | ||
» Ⅲ.محصول مقدمهای مفصل

پیکربندی اصلی قوای محرکه و شاسی
۱. کابین و فاصله بین دو محور

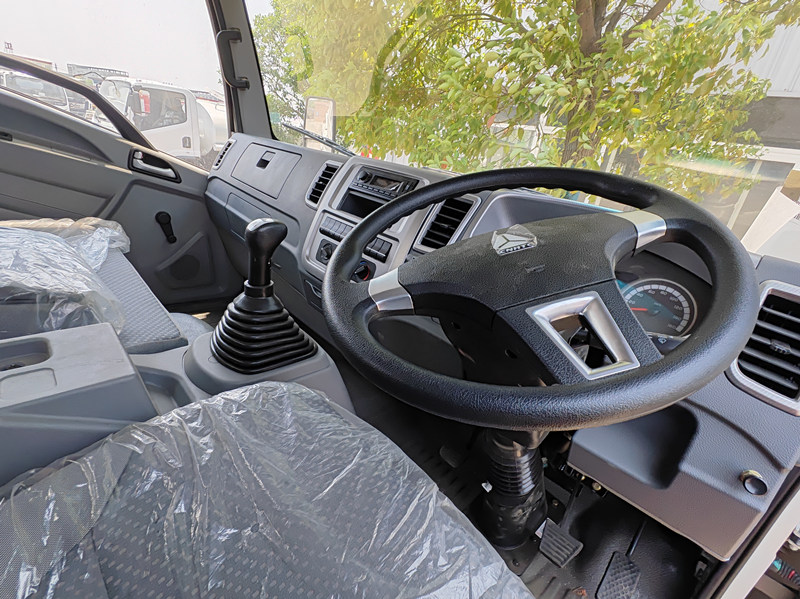

• کامیون نیمه کابین HOWO Commander 2080 با ردیف صندلی، فضای جادار و دید عالی ارائه میدهد. این کامیون دارای صندلی ارگونومیک و فرمان چندمنظوره است که راحتی و مانورپذیری را به طور متعادلی فراهم میکند.
• فاصله بین دو محور ۴۲۰۰ میلیمتری، تکیهگاه پایداری برای روبنا فراهم میکند.
۲. سیستم انتقال قدرت
• موتور: مجهز به موتور دیزلی چهار سیلندر خطی کامینز ISF3.8s3168 با حجم ۳.۸ لیتر، حداکثر قدرت ۱۶۸ اسب بخار (۱۲۵ کیلووات) و حداکثر گشتاور ۶۰۰ نیوتن متر، مطابق با استانداردهای آلایندگی چین VI.

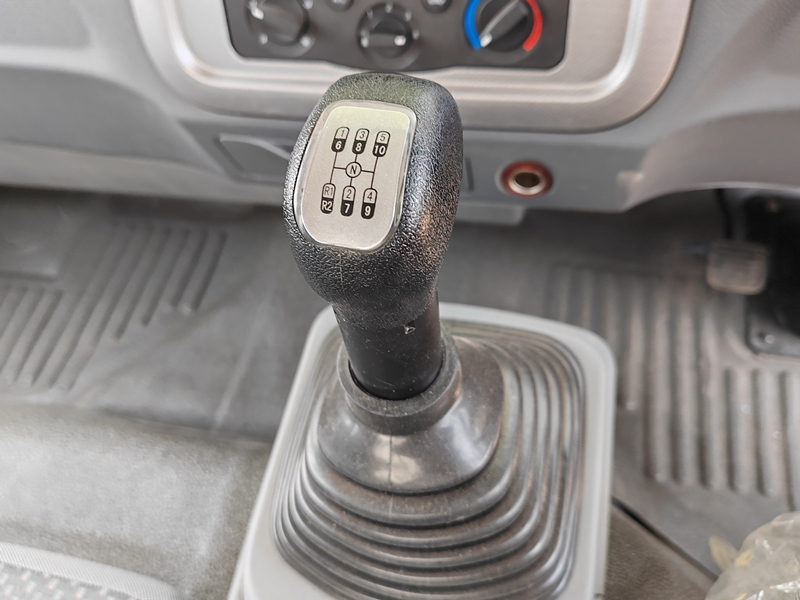

• انتقال: این خودرو که به گیربکس دستی شش سرعته WLY6G70 مجهز است، تعویض دنده نرم و راندمان انتقال قدرت بالایی را ارائه میدهد و با شرایط عملیاتی متنوع سازگار میشود.

پیکربندی حرفهای بالاتنه
۱. مخزن مکش فاضلاب
• مواد و ظرفیت: این مخزن از فولاد کربنی Q235B با استفاده از فرآیند پرسکاری یک تکه و با ظرفیت ۵ متر مکعب ساخته شده است. سطح آن برای مقاومت در برابر خوردگی برتر، تحت عملیات سندبلاست ضد خوردگی قرار میگیرد.

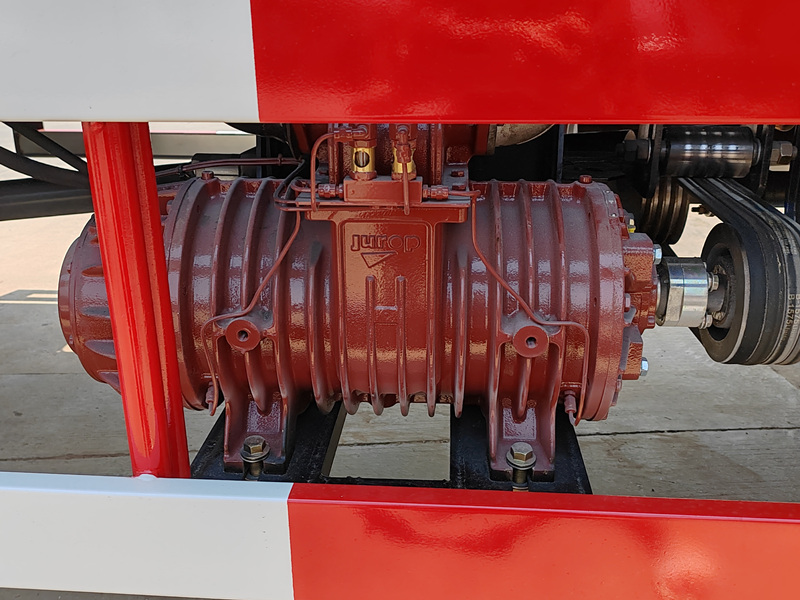

• سیستم وکیوم: این دستگاه مجهز به پمپ خلاء حلقه مایع ایتالیایی Jurop PN106D است که سرعت پمپاژ آن تا 11000 لیتر در دقیقه و حداکثر خلاء آن -0.092 مگاپاسکال است. این دستگاه میتواند به سرعت فاضلاب، دوغاب و ذرات جامد (با قطر ... ≤ ۵۰ میلیمتر)، که در مقایسه با محصولات مشابه، ۱۵٪ راندمان عملیاتی را بهبود میبخشد.

۲. اجزای عملکردی

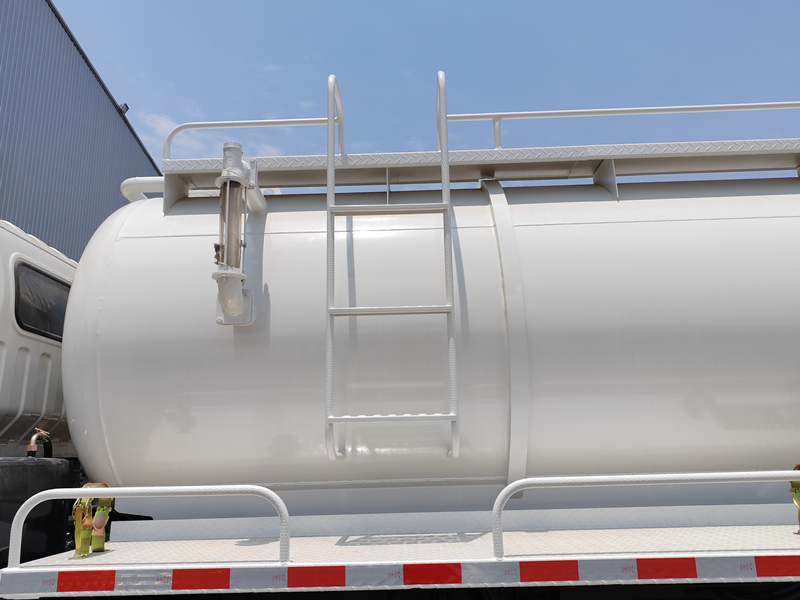

• بازرس فاضلاب: پنجرههای فاضلاب در دو طرف، امکان مشاهدهی سطح مایع مخزن را به صورت آنی فراهم میکنند و از خطرات اضافه بار جلوگیری میکنند.

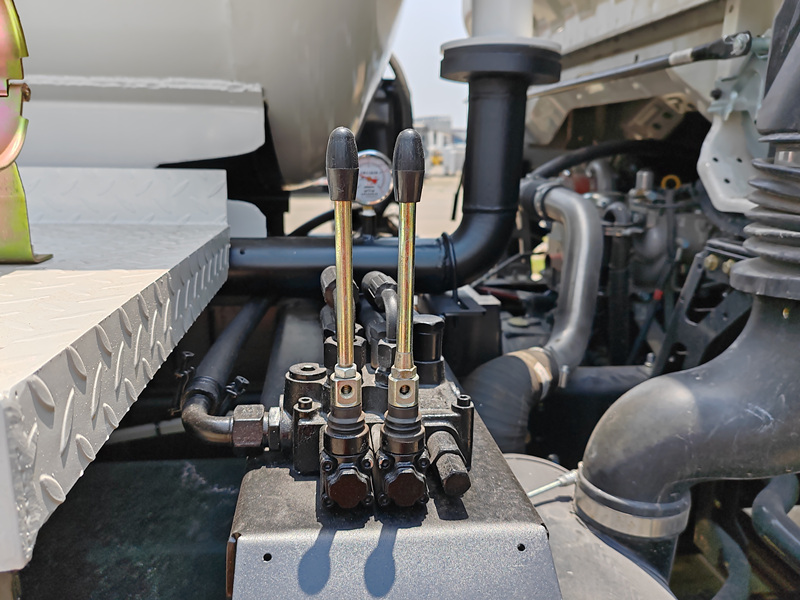

• سیستم کنترل عملیات: یک بلوک شیر کنترل هیدرولیکی یکپارچه، عملیات تک لمسی را برای اقداماتی مانند بلند کردن مخزن و باز/بسته کردن درب عقب پشتیبانی میکند.

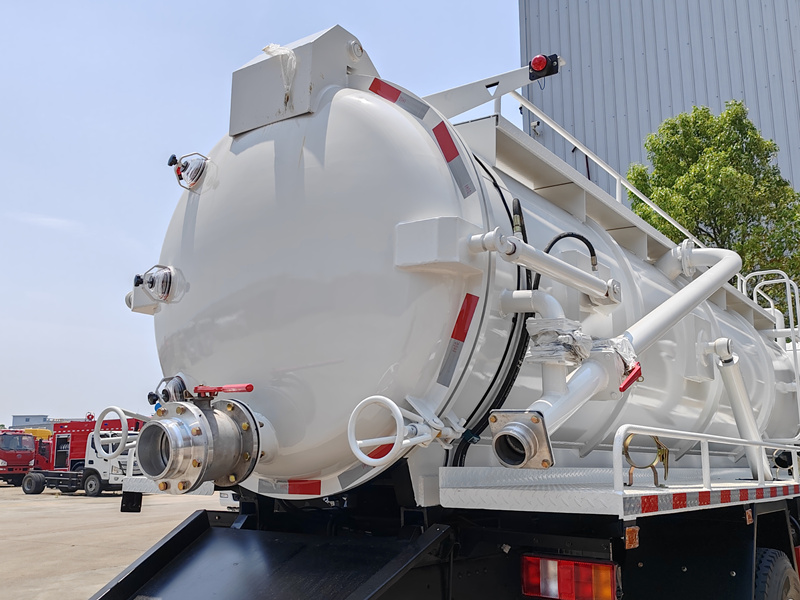

• سیستم تخلیه: یک شیر تخلیه سریع DN200 در قسمت عقب نصب شده است که هم از تخلیه با نیروی جاذبه و هم با کمک خلاء برای تخلیه کامل و بدون باقیمانده پشتیبانی میکند. o تجهیزات کمکی: نردبان استاندارد و چراغهای هشدار دهنده، طراحی دقیق، سهولت استفاده را بهبود میبخشد.

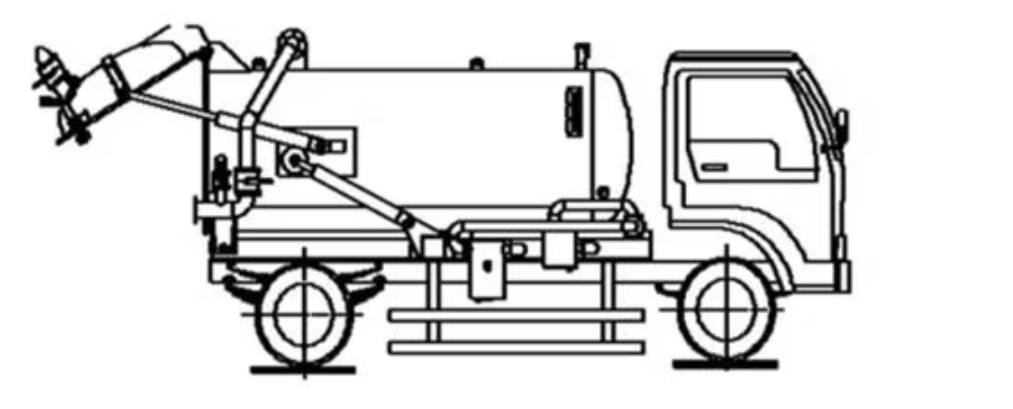

طراحی کامیون مکش فاضلاب:

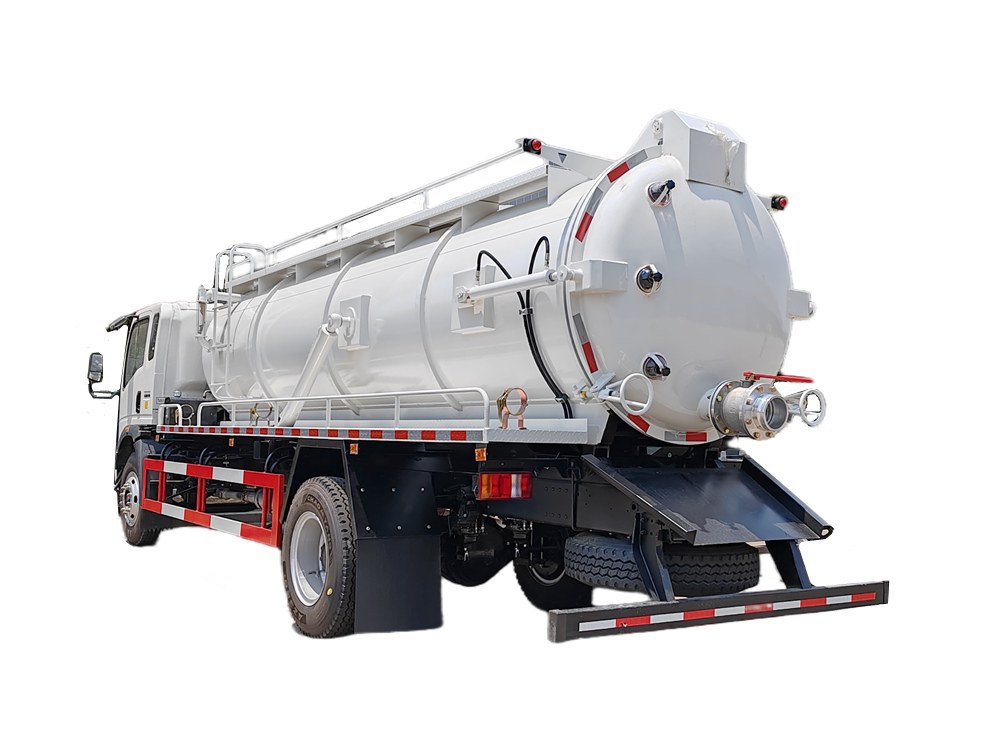

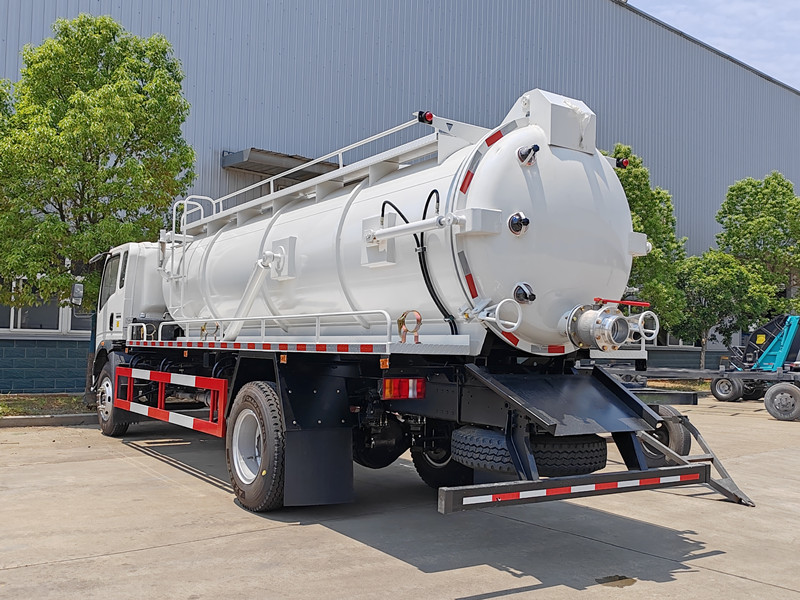

درب عقب را باز کنید:

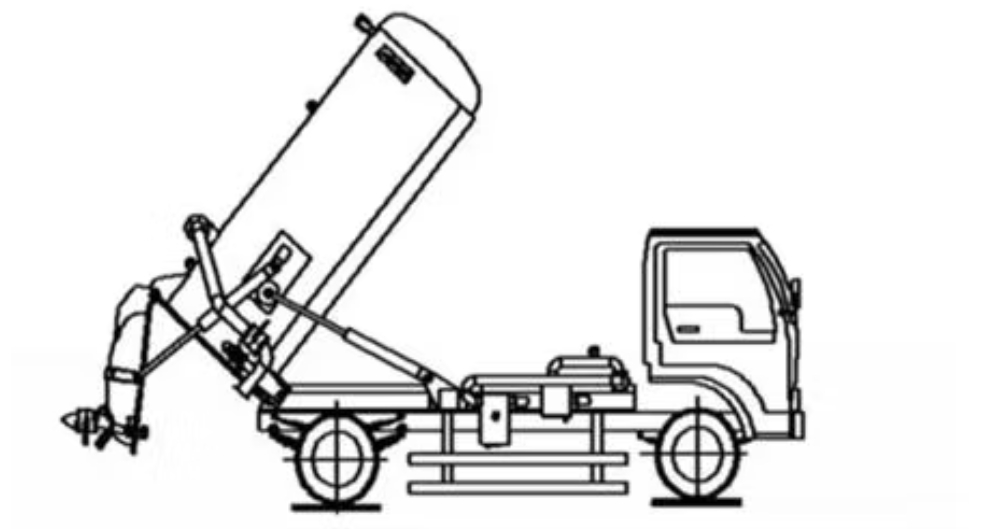

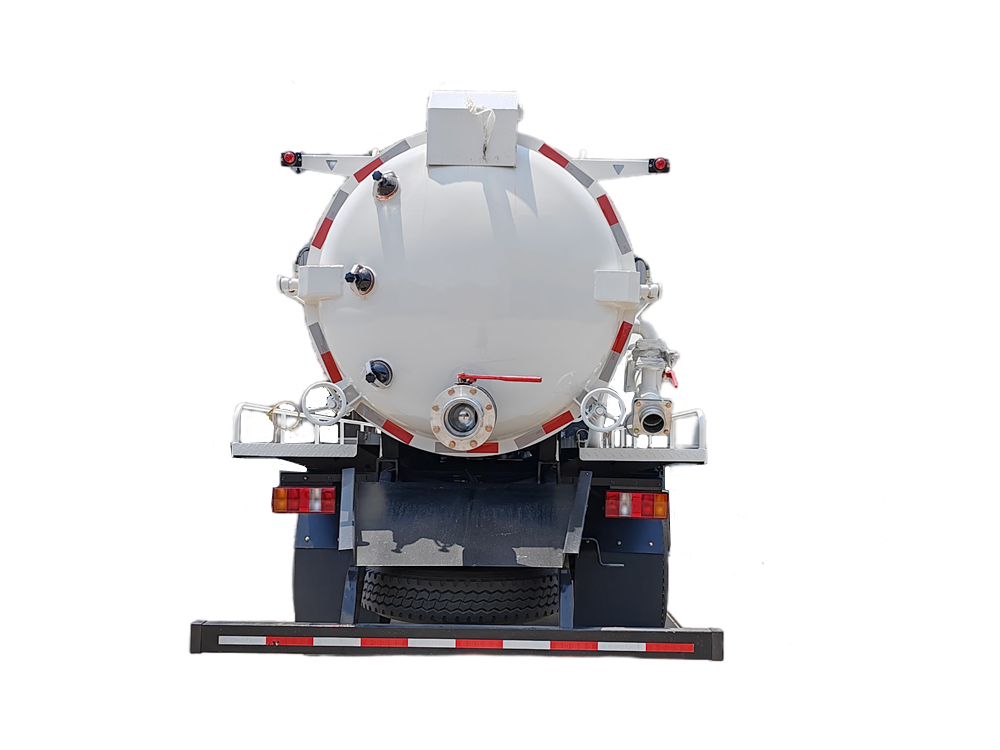

Uتخلیه فاضلاب:

»Ⅳ. اصل کار
۱. اصل مکش خلاء
• موتور، پمپ خلاء جوروپ را با سرعت بالا به حرکت در میآورد و فشار منفی (محیط خلاء) درون مخزن ایجاد میکند.
• فاضلاب/دوغاب خارجی از طریق لوله مکش به داخل مخزن کشیده میشود. سطح مایع به صورت لحظهای کنترل میشود تا از اضافه بار جلوگیری شود.
۲. تخلیه و پاکسازی
• پس از اتمام عملیات، فاضلاب از طریق شیر سریع بازشو درب عقب با استفاده از نیروی ثقل یا نیروی مکش تخلیه میشود.
• عملکرد بالابر مخزن، تخلیه کامل زبالههای باقیمانده را امکانپذیر میکند.
۳. هماهنگی سیستم هیدرولیک

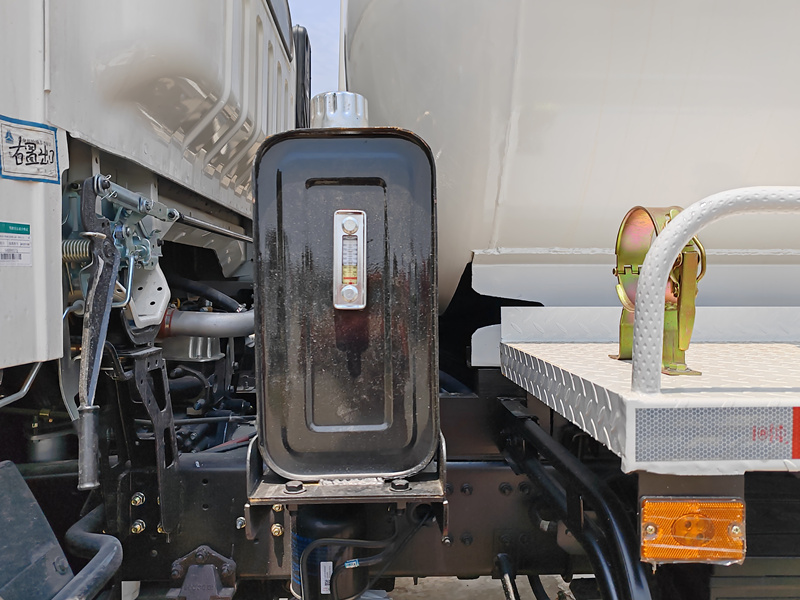

• مخزن روغن هیدرولیک، نیروی لازم برای شیرهای کنترل را فراهم میکند و اقداماتی مانند بالا و پایین بردن مخزن و آببندی پوشش عقب را امکانپذیر میسازد و یک فرآیند عملیاتی بینقص را تضمین میکند.
»Ⅴ.سناریوهای کاربردی
۱. بهداشت شهری
◇ تمیز کردن مخازن سپتیک شهری، چاههای فاضلاب و مجاری فاضلاب برای رفع گرفتگی فاضلاب.
◇ نگهداری منظم ورودیهای آبهای سطحی جادهها و لولههای زهکشی برای جلوگیری از سیل.
۲. صنعت و ساخت و ساز
◇ پمپاژ فاضلاب از مخازن رسوب کارخانه و استخرهای فاضلاب صنعتی، مناسب برای صنایعی مانند صنایع شیمیایی و فرآوری مواد غذایی.
◇ تخلیه آب و گل انباشته شده از گودالهای فونداسیون محل ساخت و ساز برای اطمینان از ایجاد یک محیط ساخت و ساز ایمن.
۳. نجات اضطراری
◇ پمپاژ فاضلاب و حذف لجن پس از سیل.
۴. حفاظت از محیط زیست روستایی
◇ جمعآوری کود کشاورزی و تصفیه فاضلاب روستایی.
