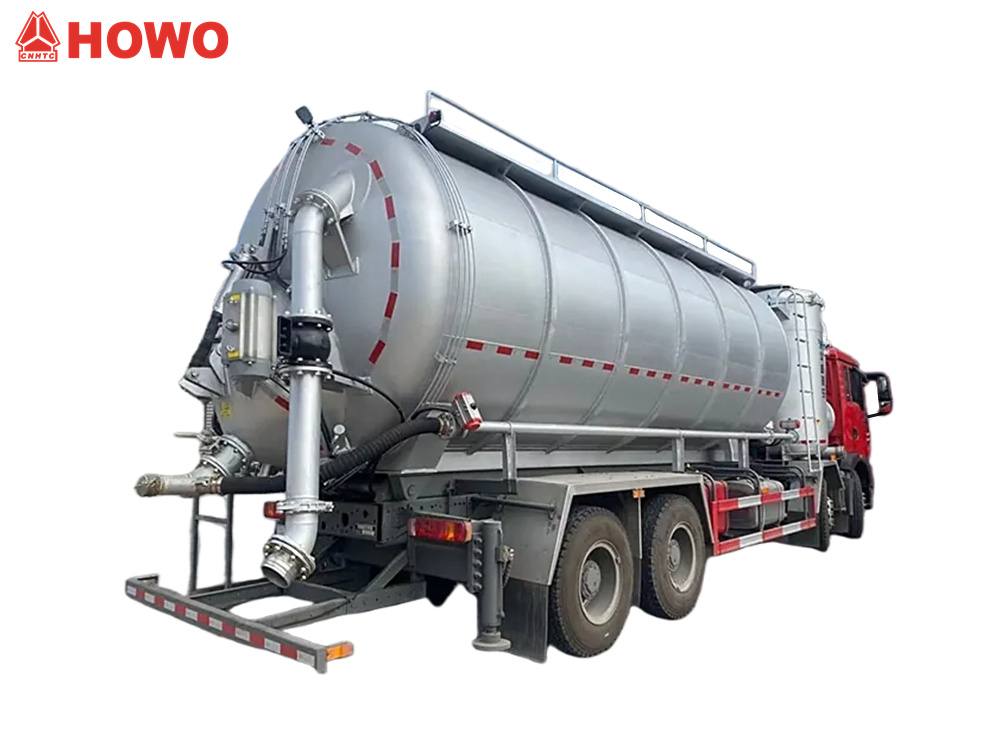

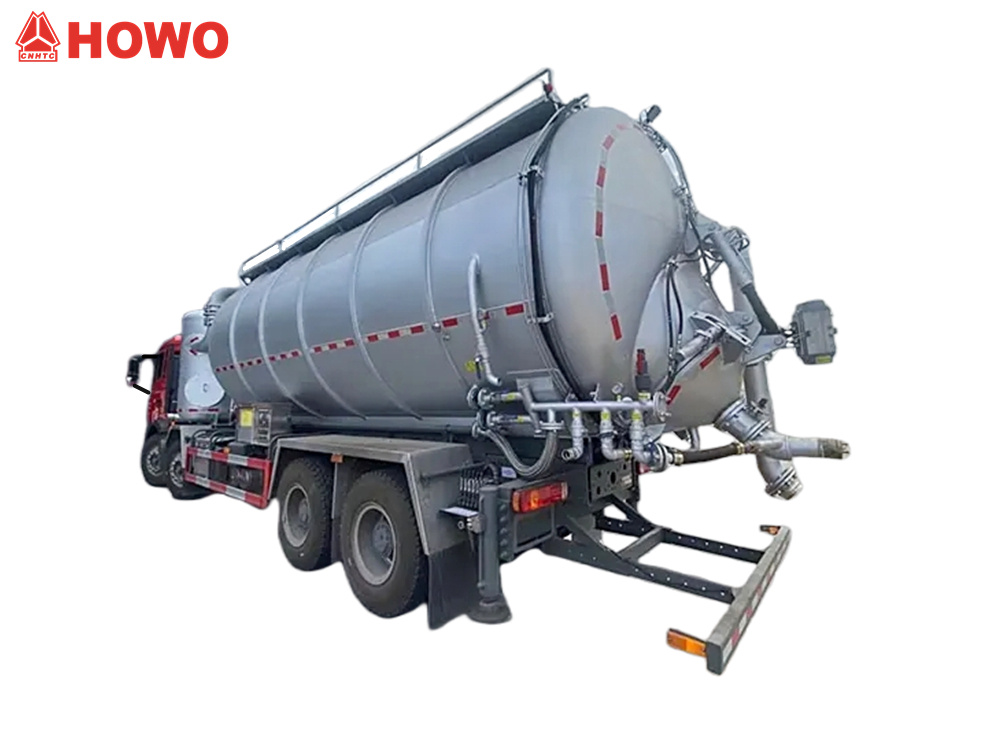

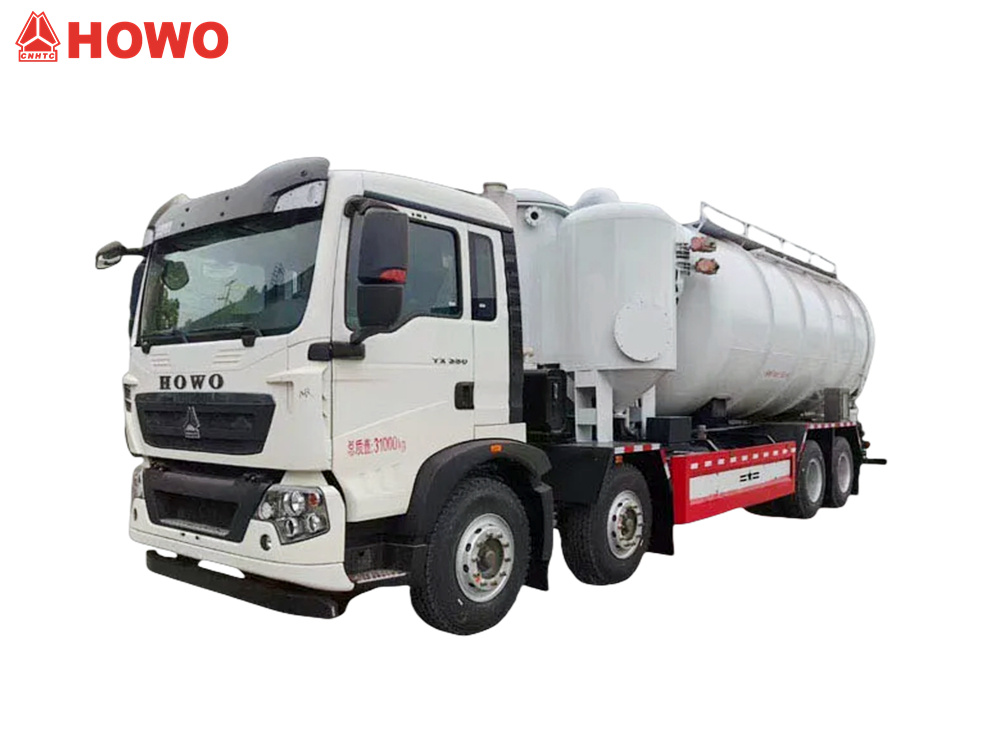

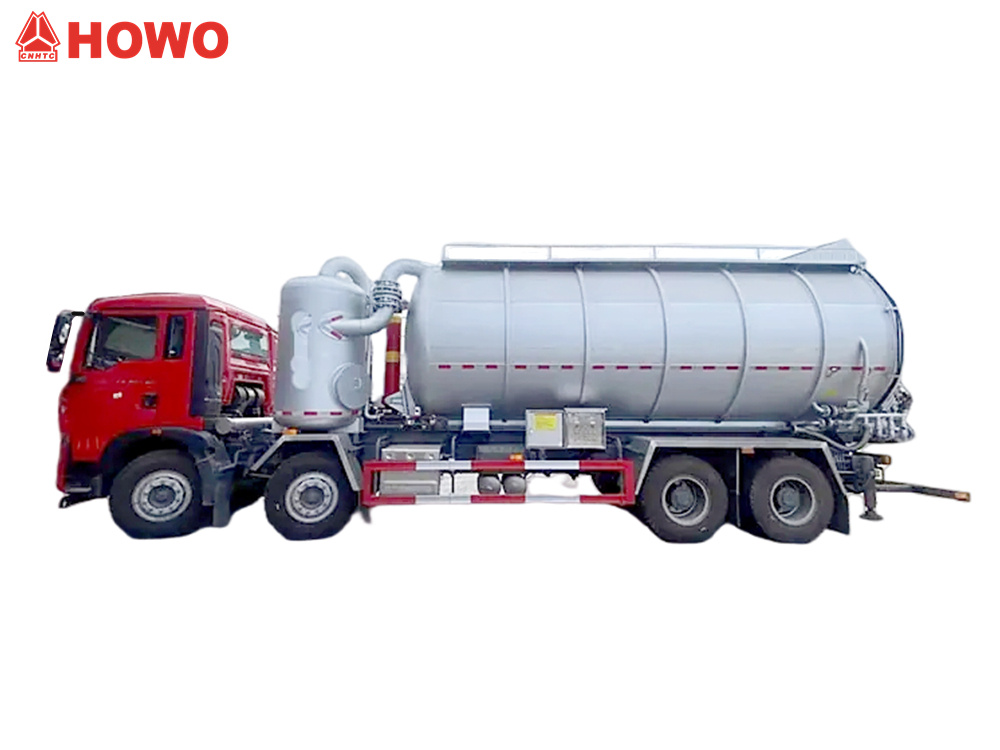

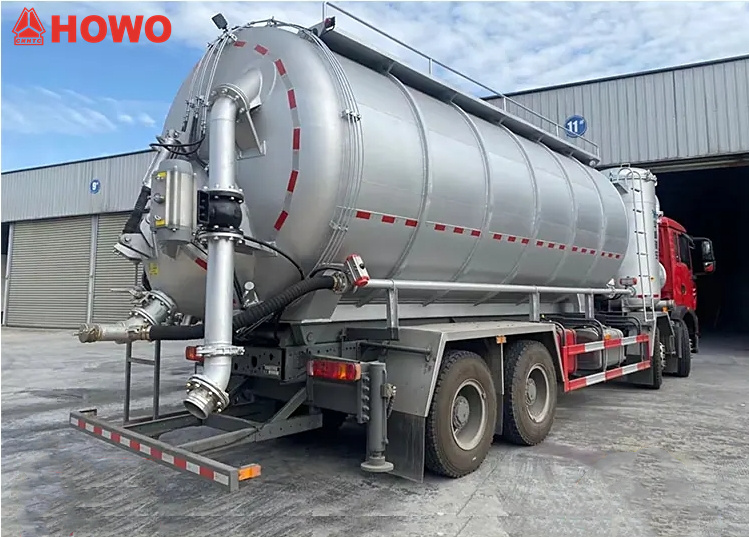

کامیون مخزن خلاء خشک HOWO TX یک وسیله نقلیه همه کاره است که برای حمل مواد پودری و دانه‌ای طراحی شده است. این کامیون مجهز به موتور Sinotruk MC07H با قدرت 350 اسب بخار و گیربکس HW15710L است و ظرفیت کل مخزن آن 25 متر مکعب است و خاکستر بادی را با چگالی 0.48 تن در هر متر مکعب حمل می‌کند. این کامیون مجهز به مخزن، پمپ خلاء، کمپرسور هوا، سیلندر بالابر، سیستم فیلتراسیون، پایه‌های هیدرولیکی، لوله‌های مکش و تخلیه و سایر تجهیزات تخصصی است.

این دستگاه از یک سیستم مکش و تخلیه فشار دوگانه استفاده می‌کند که از مکش فشار منفی پمپ خلاء و تخلیه فشار مثبت کمپرسور اسکرو برای انتقال کارآمد مواد استفاده می‌کند. بدنه بالایی کامیون دارای یک سیستم فیلتراسیون دوگانه متشکل از یک فیلتر کیسه‌ای چند لایه و یک جداکننده سیکلون است که به راندمان حذف گرد و غبار 99.9٪ دست می‌یابد. یک جعبه کنترل الکترونیکی در عقب، عملیات را کنترل می‌کند و فشارسنج و سرعت‌سنج را کنترل می‌کند. این دستگاه برای حمل مواد پودری مانند سیمان و خاکستر بادی و همچنین برای جمع‌آوری زباله‌های صنعتی مناسب است.

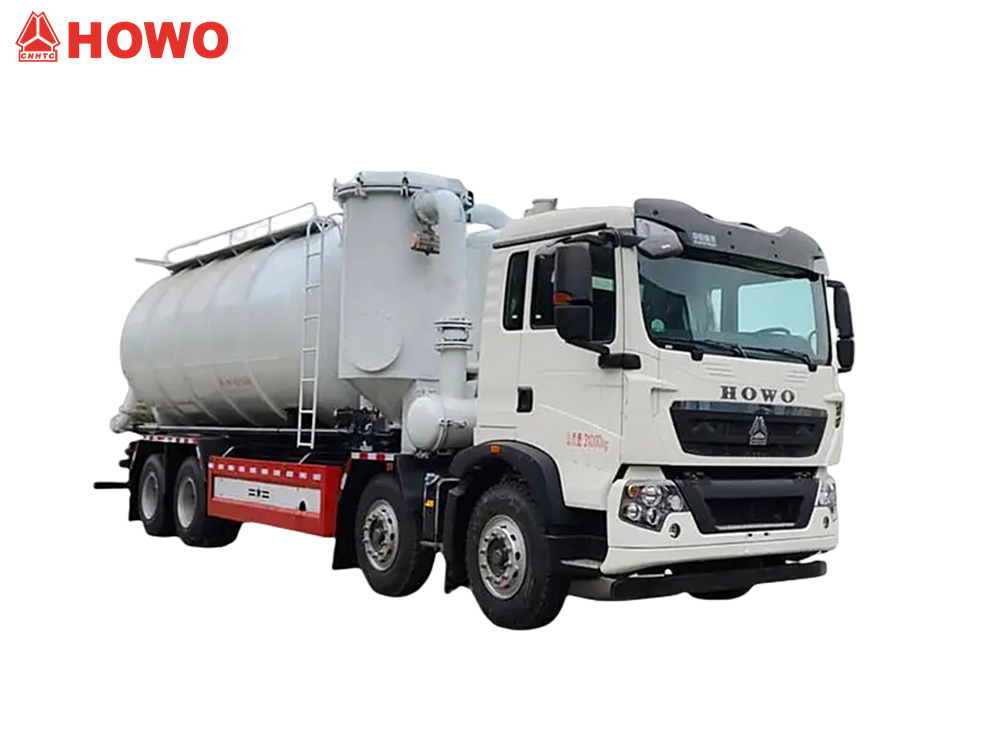

* کامیون مکش خلاء خشک HOWO 8x4 25000L

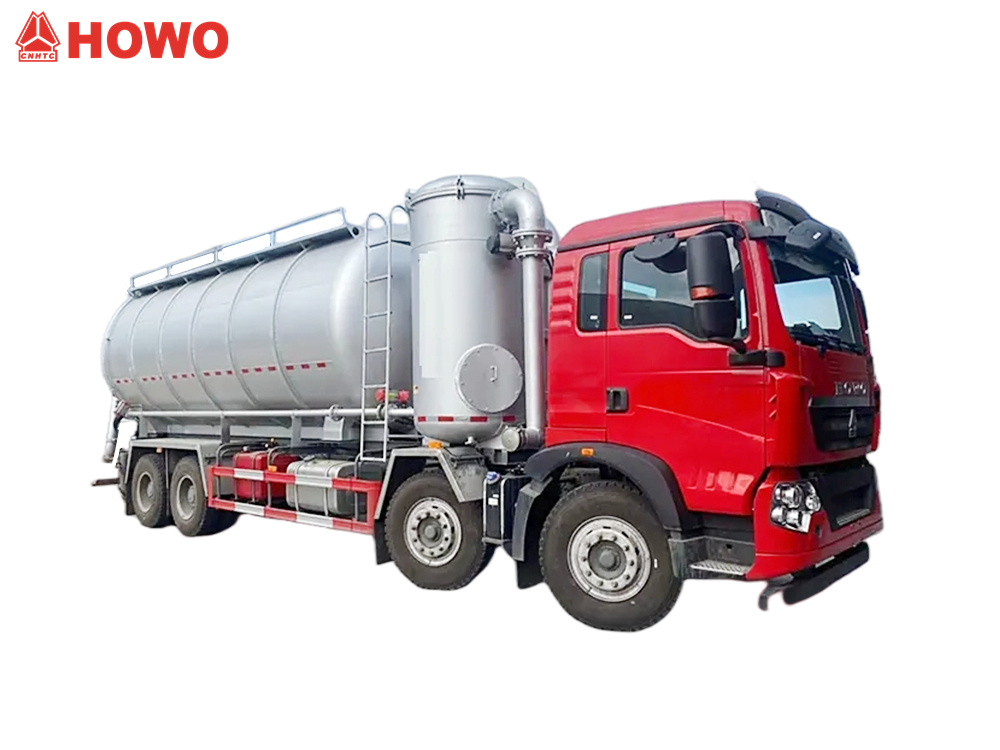

جاروبرقی فاضلابانتقال فشار کامیون*

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.

»۱. (۱)تعریف و معرفی محصول:

سازنده:گروه کامیون‌های سی‌اس لیمیتد

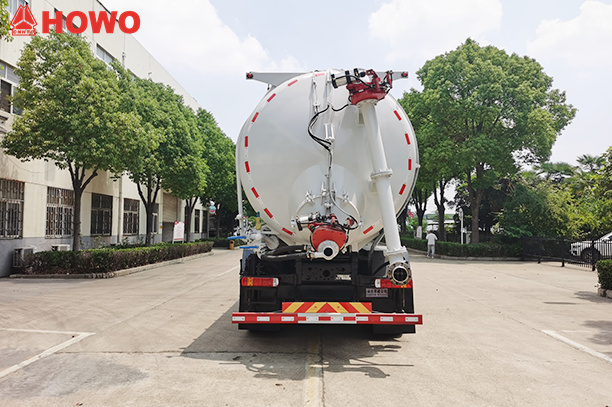

کامیون‌های نقاله مکش و فشارکه به عنوان کامیون‌های مکش و تخلیه نیز شناخته می‌شوند، برای استفاده در صنایعی مانند متالورژی، مهندسی شیمی، انرژی، مصالح ساختمانی، زغال سنگ، معدن و حمل و نقل بندری مناسب هستند. آنها برای جمع‌آوری، انتقال و حمل نزدیک به صد نوع گرد و غبار و مواد پودری در شرایط کاری مختلف استفاده می‌شوند. آنها می‌توانند مواد غبارآلودی مانند آهن‌سازی، فولادسازی، پخت، کک‌سازی، مواد خام، سیلیس‌زدایی ذوب، پودر آلومینیوم، سیمان، پودر معدنی، گرد و غبار سنگ آهک و گرد و غبار مخلوط را حمل کنند.

» دوم.پارامتر محصول برای مکش خلاء خشک HOWO 25CBMکامیون:

» Ⅲ.محصولجزئیات

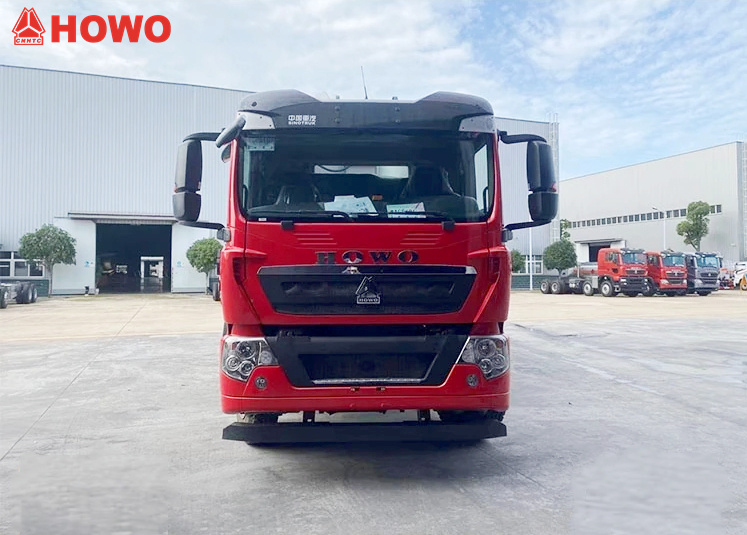

پیکربندی شاسی

۱. شاسی پایه: اصلاح‌شده از HOWO TX350 8×۴ شاسی کامیون سنگین



۲. فاصله بین دو محور: طراحی سه محوره با فاصله بین دو محور بسیار بلند ۱۸۰۰، ۴۶۰۰ و ۱۳۵۰ میلی‌متر



۳. سیستم انتقال قدرت:

• موتور: موتور دیزل Sinotruk MC07H.35-60

• توان نامی: ۳۵۰ اسب بخار / ۲۵۷ کیلووات

• میزان انتشار: ۷.۳۶ لیتر، استاندارد انتشار یورو ۶



۴. انتقال: گیربکس 10 سرعته دستی HW15710L

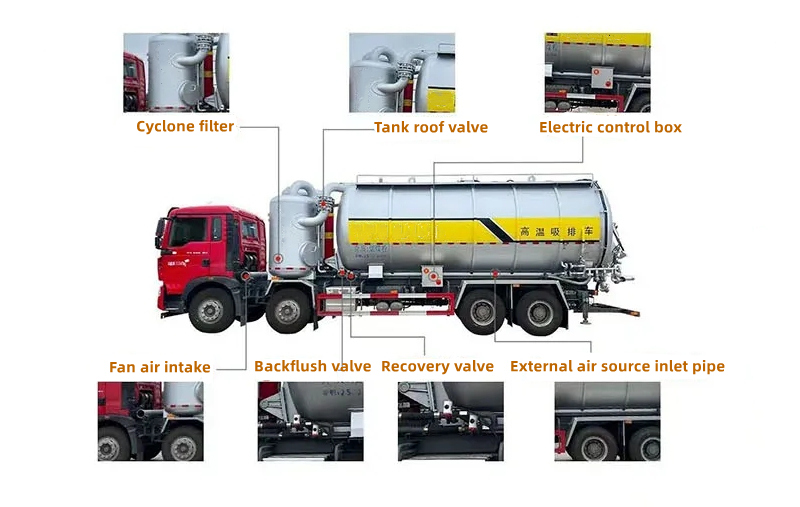

سیستم نصب شده در بالا

۱. سیستم مخزن

• حجم مؤثر: ۲۵ متر مکعب (طراحی جداگانه با محفظه مکش خلاء جلو و محفظه تخلیه فشار عقب)



• حالت‌های عملیاتی:

مکش خلاء: مکش با فشار منفی که توسط پمپ خلاء SK-15 انجام می‌شود (حداکثر خلاء -0.093 مگاپاسکال)

تخلیه فشار: تخلیه فشار مثبت حاصل از کمپرسور هوای اسکرو BDW-10/2 (فشار نامی 0.2 مگاپاسکال)

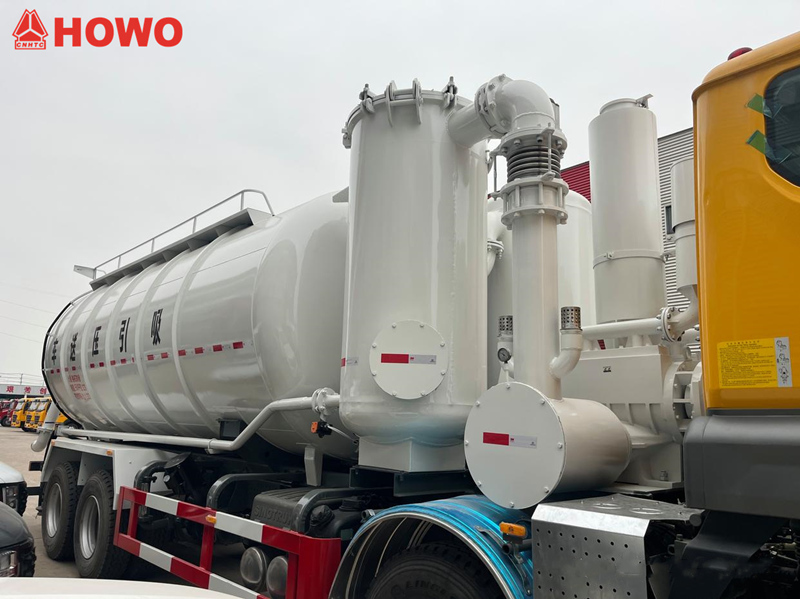

۲. سیستم تصفیه

• فیلتر کیسه‌ای: فیلتر کیسه‌ای کاملاً پوشیده و نصب شده در بالا با دقت فیلتراسیون ... ≥5 μm

• شستشوی معکوس: مجهز به شیر شستشوی معکوس پالسی، پشتیبانی از حالت‌های تمیز کردن خودکار و دستی



۳. سیستم‌های هیدرولیک و کمکی

• مهارهای هیدرولیکی: مهارهای هیدرولیکی تثبیت‌شده چهار نقطه‌ای

• سیستم هوا: مجهز به لوله ورودی تامین هوای خارجی

• مکانیزم بالابری: بالابر مخزن که توسط یک سیلندر هیدرولیک هدایت می‌شود (حداکثر زاویه بالابری ۵۵ درجه)°)

• سیستم خنک‌کننده: سیستم گردش آب خنک‌کننده مستقل برای پمپ خلاء و کمپرسور هوا

۴. سیستم لوله‌کشی

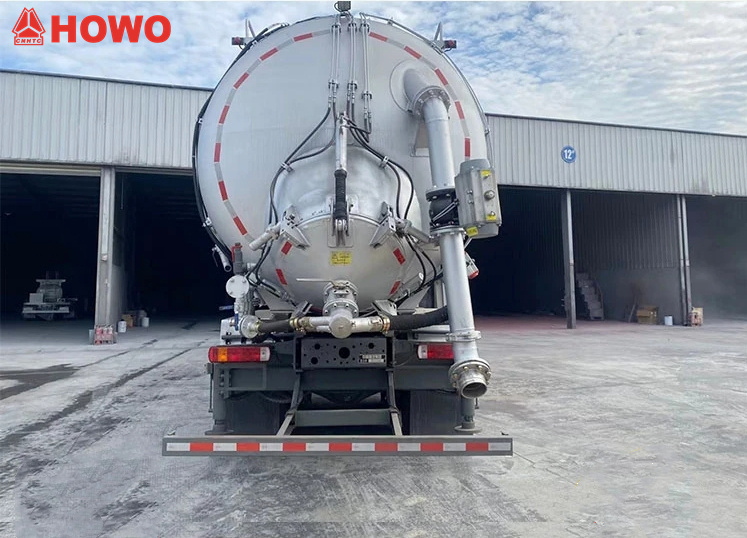

لوله کشی مکش و تخلیه: لوله مکش شلنگ لاستیکی مقاوم در برابر سایش DN150 (به طول 6 متر، با اتصال سریع)؛ لوله تخلیه لوله سفت و سخت فولاد کربنی N100 (با کنترل شیر پروانه ای)



وسایل ایمنی: شیر اطمینان فشار بیش از حد، قطع کننده مدار خلاء

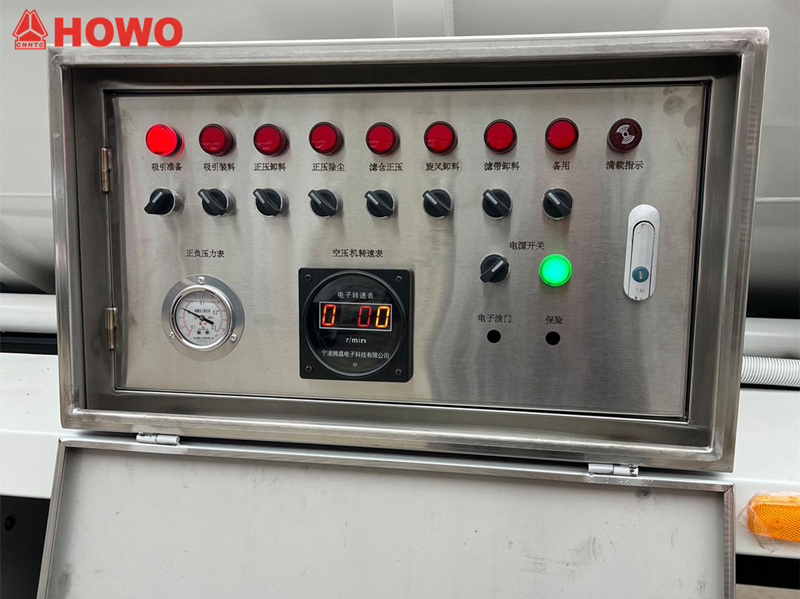

۵. سیستم کنترل الکترونیکی

هوو ۸×۴ نوار نقاله مکش و فشار ۲۵ متر مکعبی مجهز به یک پنل کنترل الکترونیکی هوشمند است که دکمه‌های عملکردی متعدد و ابزارهای نمایشگر را برای کنترل دقیق عملیاتی ادغام می‌کند.



۱. ناحیه دکمه عملکرد: آماده‌سازی مکش، بارگذاری مکش، تخلیه با فشار مثبت، حذف گرد و غبار با فشار مثبت، فشار مثبت محفظه فیلتر، تخلیه سیکلون، تخلیه تسمه فیلتر، دکمه آماده به کار، دریچه گاز الکترونیکی



۲. ناحیه نشانگر وضعیت: نشانگر بار کامل





۳. محل نمایش ابزار: گیج‌های فشار مثبت و منفی، دورسنج کمپرسور

»Ⅳ. اصل کار

این وسیله نقلیه از پمپ خلاء برای ایجاد فشار منفی استفاده می‌کند تا مواد پودری و دانه‌ای را به صورت خلاء به داخل مخزن بکشد. یک سیستم غبارگیر و فیلتراسیون، جریان هوای مخلوط آلاینده‌های ثانویه را جدا و حذف می‌کند. پس از بلند کردن مخزن، کمپرسور هوا در حین تخلیه فشار مثبت ایجاد می‌کند و آلاینده‌های ثانویه را از طریق یک روش تخلیه بسته و پرفشار به یک ظرف ذخیره‌سازی اختصاصی تخلیه می‌کند. کل عملیات در حالت بسته انجام می‌شود تا از آلودگی جو جلوگیری شود. بالای مخزن آب‌بندی شده و قابل شکاف نیست و قسمت عقب آن قابل باز شدن نیست.







»Ⅴ.نکات برجسته فنی



۱. عملکرد ترکیبی فشار منفی-مثبت: ترکیبی از پمپ خلاء با بارگذاری سریع + کمپرسور هوا با تخلیه فشار بالا، که باعث بهبود 40 درصدی راندمان می‌شود.



۲. طراحی ماژولار: سیستم فیلتراسیون، مخزن و واحد قدرت را می‌توان به طور مستقل برای تعمیر و نگهداری از هم جدا کرد.



۳. کنترل هوشمند: مجهز به جعبه کنترل PLC، از عملیات تک لمسی فرآیندهای مکش و تخلیه پشتیبانی می‌کند.
