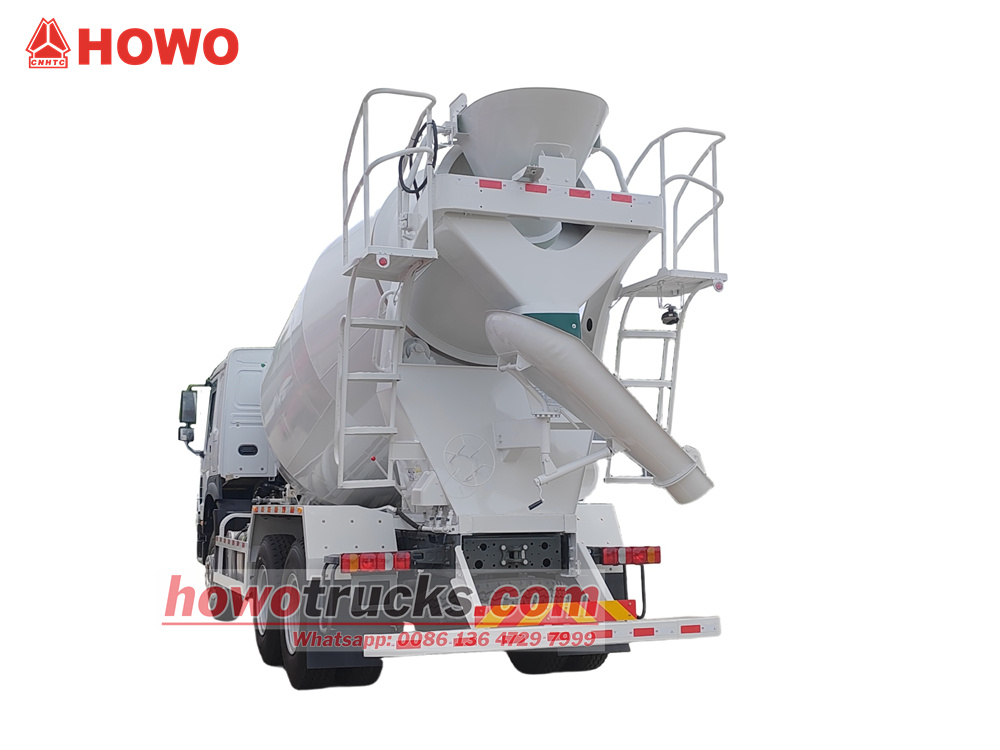

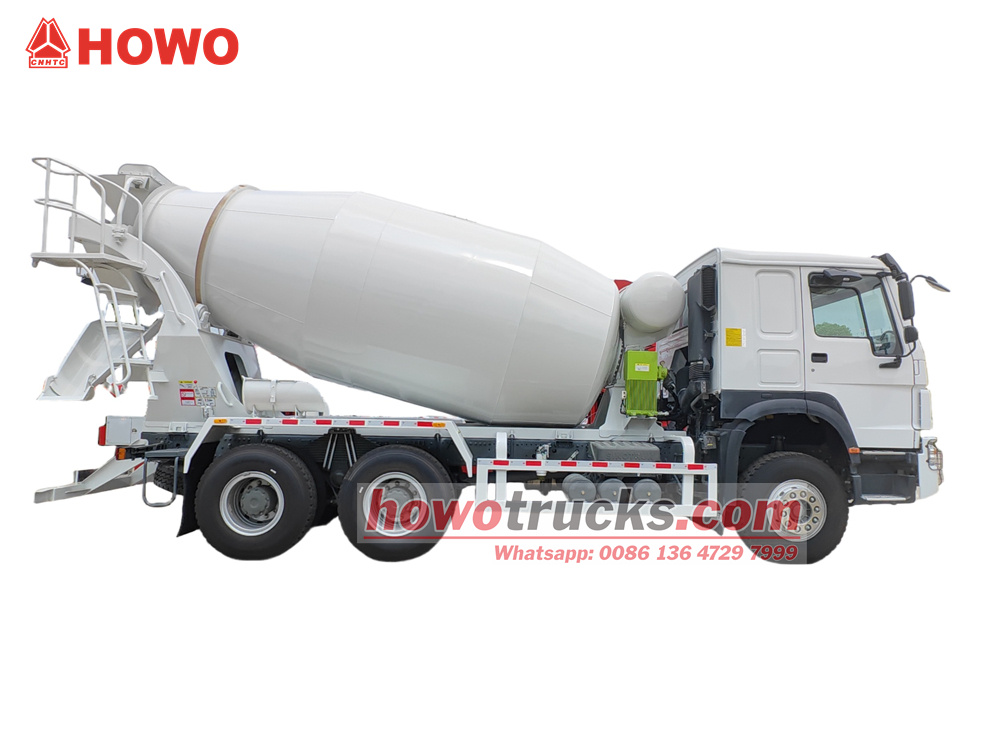

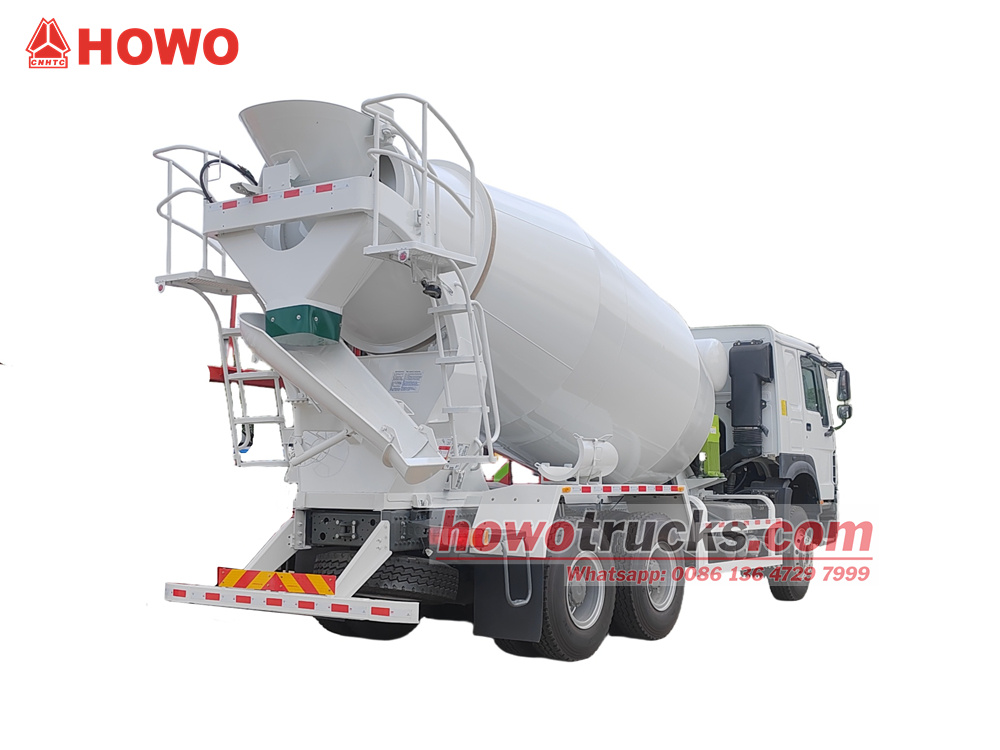

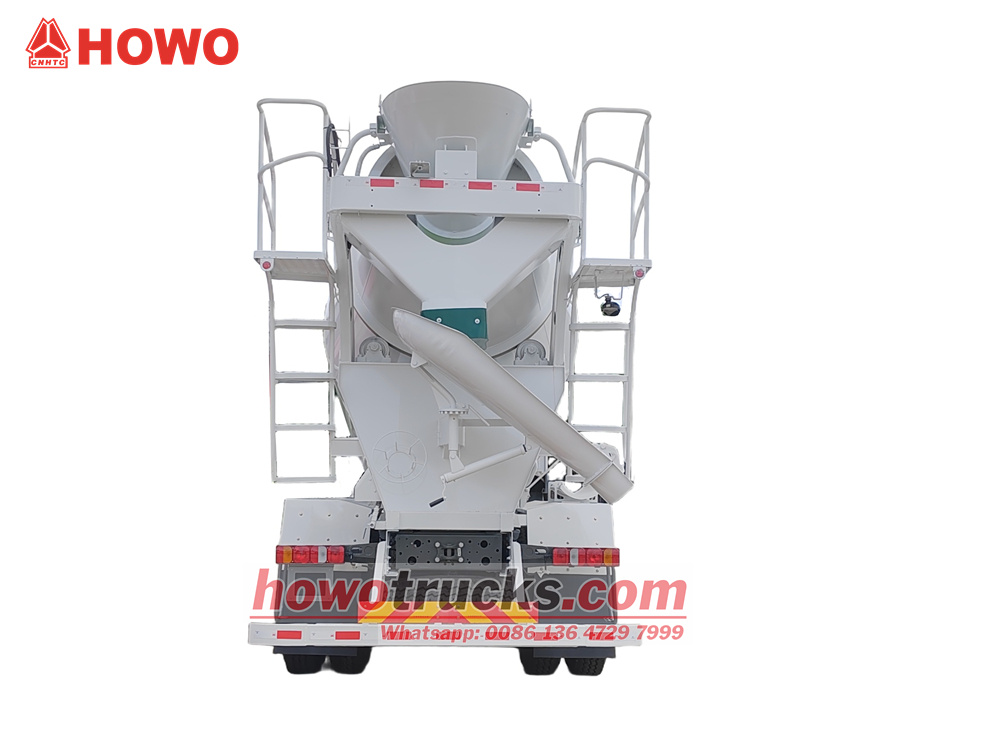

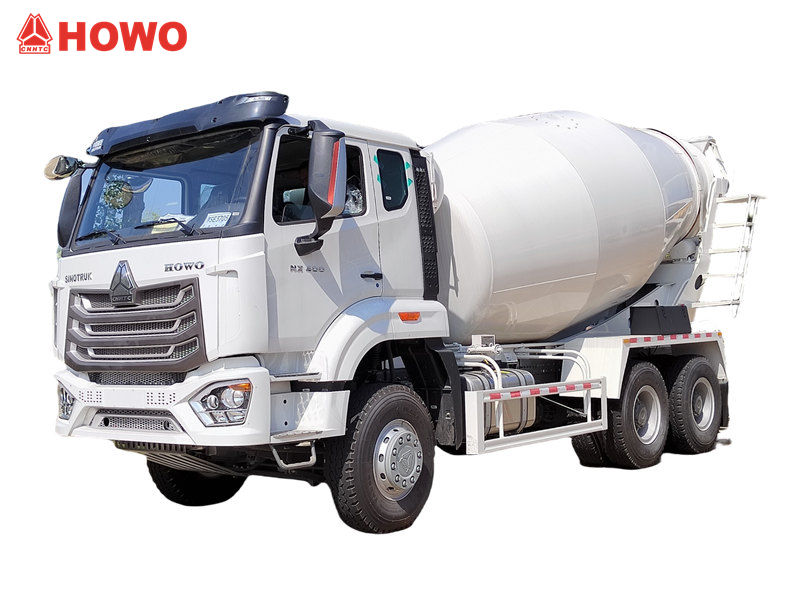

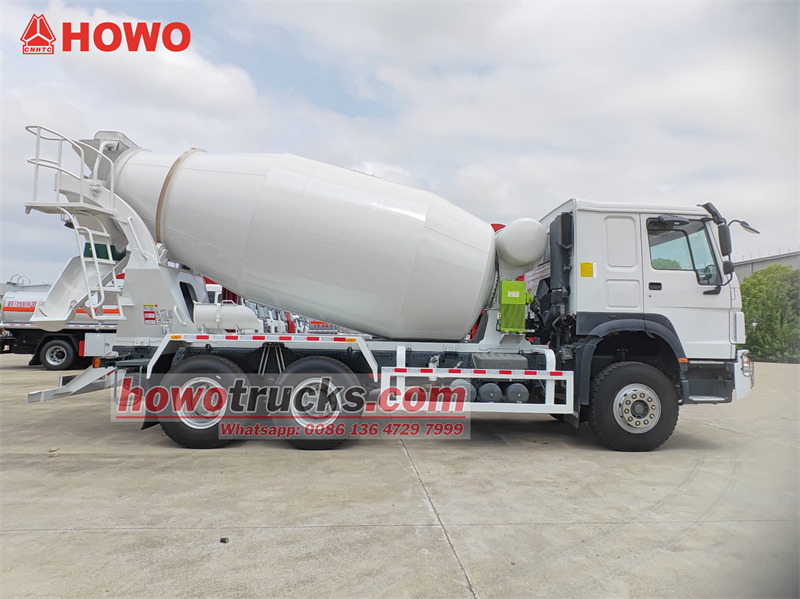

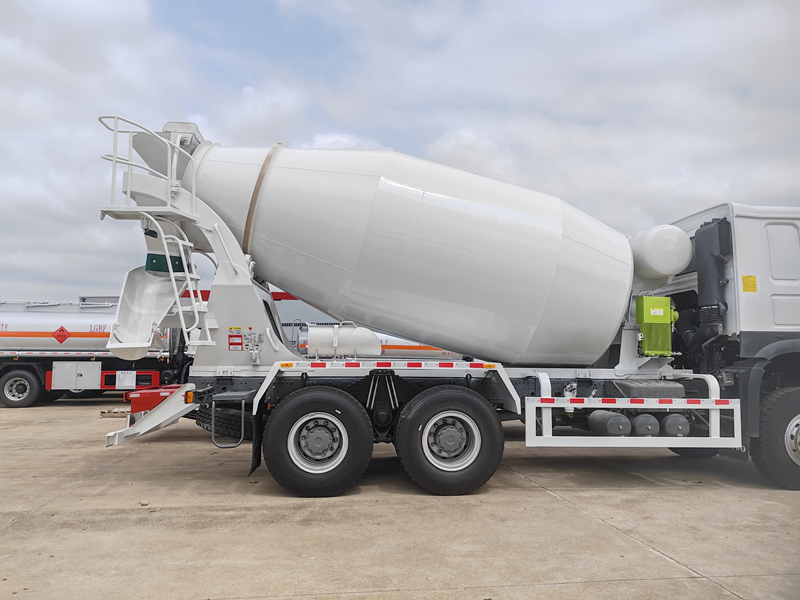

کامیون میکسر بتن HOWO 6x4 با ظرفیت 10 متر مکعب، از کابین نیم ردیفه HOWO HW76 با جرم کل 25 تن، فاصله بین دو محور 4325+1350 میلیمتر و موتور Weichai WP10.340E22 و گیربکس 10 سرعته Sinotruk HW19710 بهره میبرد. مخزن اختلاط بالایی دارای ظرفیت 10 متر مکعب است و از فولاد منگنزی Q355 ساخته شده است. بدنه مخزن 5 میلیمتر، سر مخزن 6 میلیمتر و تیغه آن 4 میلیمتر ضخامت دارد. این دستگاه مجهز به کاهنده PMP ایتالیایی، پمپ و موتور هیدرولیک برند آمریکایی Eaton، رادیاتور برند چینی، مجموعه جعبه کنترل هوا، ظرفیت مخزن آب 400 لیتر، منبع تغذیه آب با فشار هوا، دستههای کنترل دو طرفه در عقب، عملکرد اتصال و میزان پسماند کم است.
ظرفیت کاری :
10cbmنوع کابین :
Howo HW76 one and half row cabinسیستم درایو :
6x4,LHDفاصله بین دو محور (میلیمتر) :
4325+1350 mmمخصوص موتور :
340HP / WEICHAI WP10.340E22جعبه دنده :
HW19710, 10-speed, manualمحور جلو (کیلوگرم) :
7000محور عقب (کیلوگرم) :

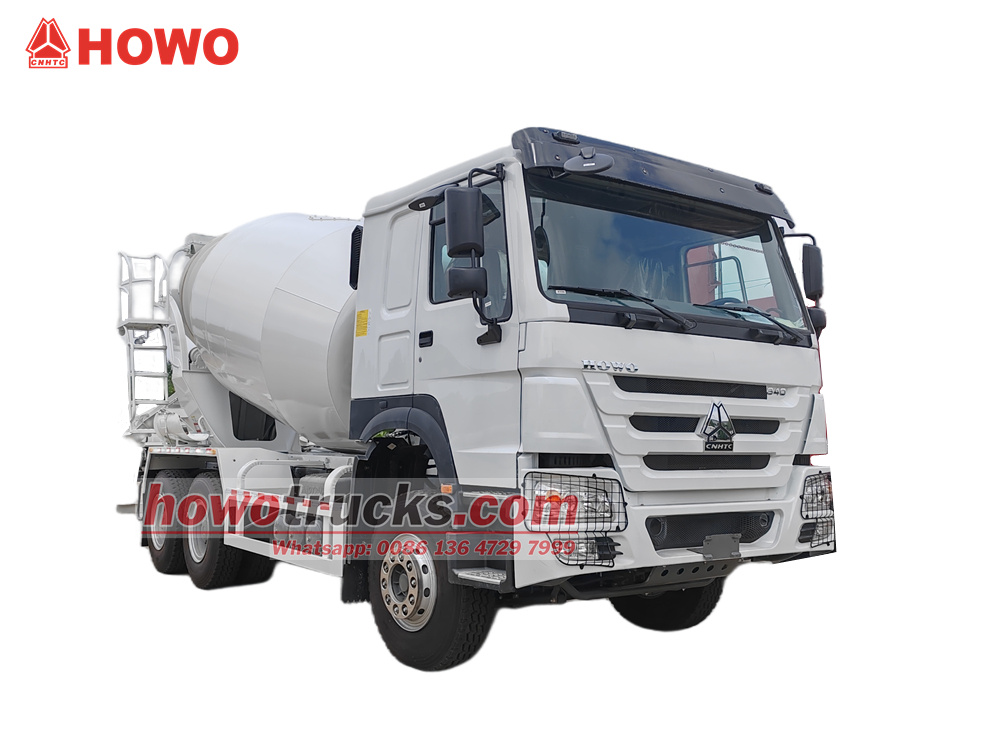

18000(2 axles)میکسرهای ترانزیتی هوو تراک 10cbmیک وسیله نقلیه حمل و نقل بتن مدرن کارآمد و قابل اعتماد است که به طور خاص برای ساخت و سازهای شهری و پروژههای مهندسی متوسط طراحی شده است. این وسیله نقلیه به یک موتور Weichai با قدرت ۳۴۰ اسب بخار و یک گیربکس ۱۰ سرعته Sinotruk مجهز شده است که یک سیستم انتقال قدرت طلایی را تشکیل میدهد که قدرت قدرتمند و قابل اعتمادی را ارائه میدهد. روبنا از فولاد منگنز Q355 ساخته شده است و دارای نواحی کلیدی تقویت شده برای مقاومت استثنایی در برابر سایش است. سیستم انتقال قدرت اصلی شامل یک پمپ و موتور هیدرولیک Eaton از ایالات متحده و یک گیربکس PMP از ایتالیا است که عملکرد پایدار و راندمان عالی را ارائه میدهد. این وسیله نقلیه دارای یک سیستم کنترل اتصال دو طرفه در عقب است که امکان عملکرد راحت و دقیق را فراهم میکند و در عین حال از باقی مانده کم بتن اطمینان حاصل میکند. علاوه بر این، یک سیستم تامین و تمیز کردن آب پنوماتیک ۴۰۰ لیتری و یک رادیاتور با راندمان بالا، عملکرد مداوم را تضمین میکند. طراحی پیشرفته این وسیله نقلیه، آن را به یک شریک قابل اعتماد و وفادار تبدیل میکند.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)تعریف و معرفی محصول:
سازنده:گروه کامیونهای سیاس لیمیتد
ویژگیهای کلیدی
۱.قدرتمند، سازگار با شرایط کاری پیچیده: مجهز به موتور Weichai با قدرت ۳۴۰ اسب بخار و گیربکس ۱۰ سرعته Sinotruk.
۲.سازهی فوقانی با استحکام بالا، دوام بالا و مصرف انرژی پایین: مخزن 10 متر مکعبی ضخیم و مقاوم در برابر سایش است، در حالی که دریچهی تغذیه با قطر بزرگ و دریچهی تخلیهی بهینه، شارژ و تخلیهی سریع مواد شوینده را تضمین میکند.
۳.اجزای اصلی با برند بینالمللی، پایدار و قابل اعتماد: کاهنده PMP ایتالیایی، پمپ و موتور هیدرولیک آمریکایی Eaton و رادیاتور با کیفیت بالای تولید داخل.
۴.کنترل هوشمند، راحت و ایمن: دو دسته کنترل در عقب، امکان هدایت با یک دست را با حداقل نیروی عملیاتی فراهم میکنند.
۵.سیستم نظافت کارآمد، صرفهجویی در مصرف آب و سازگار با محیط زیست: مخزن آب پنوماتیک ۴۰۰ لیتری نیاز به پمپ را از بین میبرد و در زمستان میتوان آن را تخلیه کرد تا از یخزدگی جلوگیری شود. سر اسپری چرخان و تفنگ آبپاش فشار قوی، باعث صرفهجویی بیشتر در مصرف آب میشوند.

» دوم. پارامترهای محصول برای HOWO 10cbm cمیکسر بتنکامیون:
| هوو ۶x۴کامیون میکسر بتن | ||
| مدل خودرو | CS5250GZR | |
| ابعاد کلی | ۹۸۵0x2500x۳۹۵۰ عددmm | |
| جی وی دبلیو | ۲۵۰۰۰kg | |
| وزن خالص | ۱۳۸۵۰ کیلوگرم | |
| پارامتر شاسی | ||
| برند شاسی | سینوتروک هوو | |
| فاصله بین دو محور | ۴۳۲۵+۱۳۵۰mm | |
| نوع رانندگی | 6x4، فرمان چپ | |
| کابین | هوو HW76 یک و نیم ردیفه، با تهویه مطبوع | |
| موتور | نوع | درون خطی 6-سیلندر، چهار زمانه، سوپرشارژ، اینترکولر، آب خنک، |
| Mاودل | ویچای WP10.340E22 | |
| توان نامی (اسب بخار) | ۳۴۰اچ پی/ ۲۵۰ کیلووات | |
| سرعت نامی | ۲۲۰۰ دور در دقیقه | |
| مکس گشتاور | ۱۴۰۰ نیوتن متر | |
| حداکثر سرعت گشتاور | ۱۳۰۰-۱۵۰۰ دور در دقیقه | |
| جابجایی | ۹.۷۲۶L | |
| استاندارد انتشار | یورو 2 | |
| نوع سوخت | دیزل | |
| مخزن سوخت | ۴۰۰ لیتر | |
| سیستم انتقال قدرت (گیربکس) | HW19710 ۱۰سرعت، دستی | |
| بارگذاری محور جلو | 7۰۰۰ کیلوگرم | |
| بارگذاری محور عقب | 18۰۰۰ کیلوگرم(۲ محور) | |
| تایر | ۱۲.۰۰R20 (10+1) | |
| پارامتر درام مخلوط کردن | ||
| مخلوط کردن مواد درام | فولاد با کیفیت بالا، استحکام بالا و مقاوم در برابر سایش | |
| مدل: فولاد منگنز Q355 | ||
| ضخامت بدنه درام: 5میلیمتر، ضخامت پوشش انتهایی: 6 میلیمتر, برگها ضخامت:۴ میلیمتر | ||
| سیستم هیدرولیک | Rآموزنده | برند ایتالیایی PMP |
| پمپ و موتور هیدرولیک | برند آمریکایی ایتون | |
| Rآدیاتور | برند چینی | |
| نوع مدار هیدرولیک | بسته | |
| حجم هندسی | ۱۶.۲ متر³ | |
| حجم مؤثر | ۱۰ متر³ | |
| شیب درام مخلوط کردن | 12° | |
| نرخ شارژ | ≥3 m³/دقیقه | |
| ابعاد قیف تغذیه بالایی | ≥650 میلیمتر | |
| نرخ تخلیه | ≥2 m³/دقیقه | |
| نرخ باقیمانده | ≤1% | |
| تامین آب | سیستم آبرسانی باریک | |
| ظرفیت مخزن آب | ۴۰۰ لیتر | |
| سرعت چرخش درام میکسر | 0 ~ 12 دور در دقیقه | |
| مدل سیستم عامل | جوی استیک دو طرفه عقب، عملیات پیوند | |
| لوازم جانبی | جعبه ابزار، لوله را مشاهده کنید | |
»سوم.جزئیات محصول

پیکربندی شاسی
• از شاسی سنگین HW76 6x4 اثبات شده Sinotruk استفاده میکند.
• فاصله بین دو محور بزرگ ۴۳۲۵ میلیمتر + ۱۳۵۰ میلیمتر
• مجهز به موتور Weichai WP10.340E22، با قدرت ۳۴۰ اسب بخار/۲۵۰ کیلووات، حداکثر گشتاور ۱۴۰۰ نیوتن متر، حجم موتور ۹.۷۲۶ لیتر و استاندارد آلایندگی یورو ۲
• مجهز به گیربکس دستی ۱۰ سرعته Sinotruk HW19710، با نسبت دنده اول گسترده، استارت آسان در شرایط بار سنگین و طیف دندههای متعادل.

سیستم بالایی

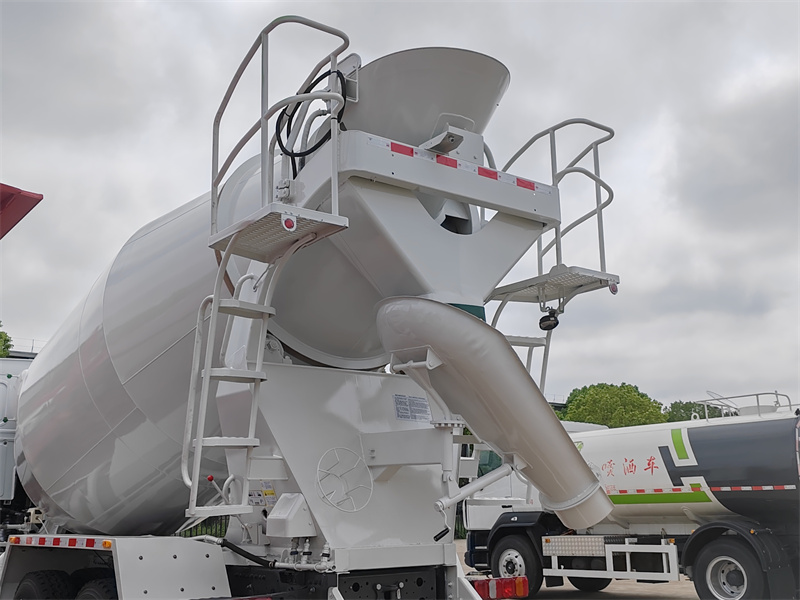

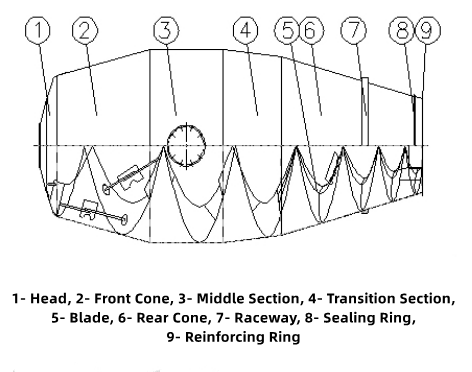

۱. مخزن مخلوط کردن:
• حجم هندسی ۱۶.۲ متر³حجم مؤثر ۱۰ متر مکعب³ساخته شده از فولاد منگنزی Q355 با استحکام بالا که مقاومت عالی در برابر سایش و ضربه ارائه میدهد. ضخامت دیواره مخزن ۵ میلیمتر است که سر (انتهای جلو و عقب) آن تا ۶ میلیمتر ضخیم شده است. تیغههای مخلوطکن ۴ میلیمتر ضخامت دارند.
• درام مخلوط کن دارای 12 عدد است° شیب، نرخ تغذیه ≥ ۳ متر³/ دقیقه، نرخ تخلیه ≥ ۲ متر³/ دقیقه، و نرخ باقیمانده تخلیه ≤ ۱٪.
• در طول چرخش، بتن در امتداد جهت مارپیچی تیغهها حرکت میکند و با بلند کردن و هم زدن مداوم، بتن را مخلوط و هم میزند.
• در حین شارژ و حمل و نقل، درام مخلوطکن به جلو میچرخد و بتن را در امتداد تیغهها به سمت داخل حرکت میدهد.
• در حین ترخیص، درام به صورت معکوس میچرخد و بتن را در امتداد تیغهها به بیرون تخلیه میکند.

2. سیستم هیدرولیک:
• کاهنده: با استفاده از یک کاهنده سرعت ایتالیایی PMP که از نظر فناوری اثبات شده است، سیستم هیدرولیک سرعت خروجی موتور را قبل از انتقال آن به درام میکسر کاهش میدهد.
• سیستم هیدرولیک: پمپ و موتور اصلی از فناوری برند Eaton از ایالات متحده بهره میبرند که عملکرد پایدار، راندمان بالا، کنترل دقیق و میزان خرابی بسیار کمی را ارائه میدهد. قدرت موتور که از طریق محور قدرت استخراج میشود، به انرژی هیدرولیکی (جابجایی و فشار) تبدیل میشود که سپس از طریق موتور به صورت انرژی مکانیکی (سرعت و گشتاور) خارج شده و درام میکسر را به حرکت در میآورد.
• مدار هیدرولیک بسته

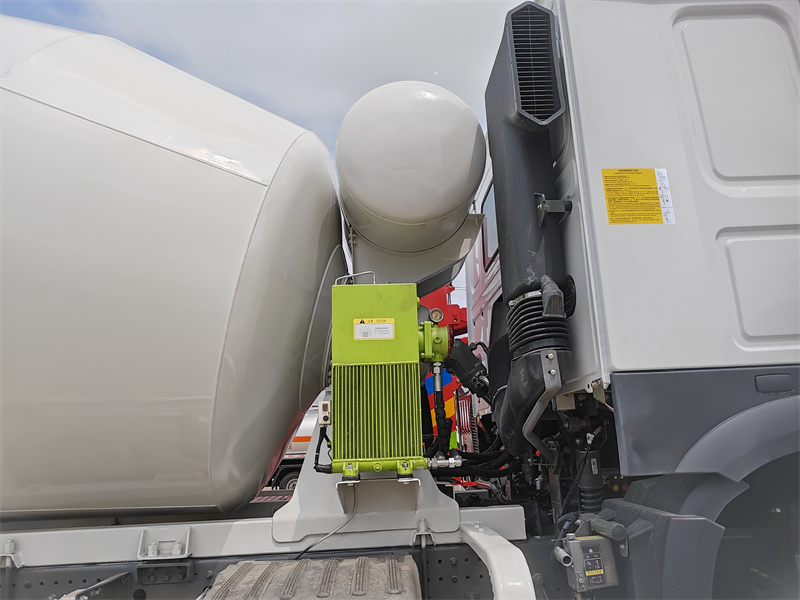

سیستم خنک کننده ۳.
سیستم هیدرولیک مجهز به یک رادیاتور ساخت چین است که به طور موثر دمای عملیاتی روغن هیدرولیک را کنترل میکند. این امر از افت راندمان یا خرابی سیستم در اثر دمای بیش از حد روغن در اثر کارکرد طولانی مدت و پربار جلوگیری میکند و قابلیت اطمینان عملیاتی مداوم تجهیزات را تضمین میکند.

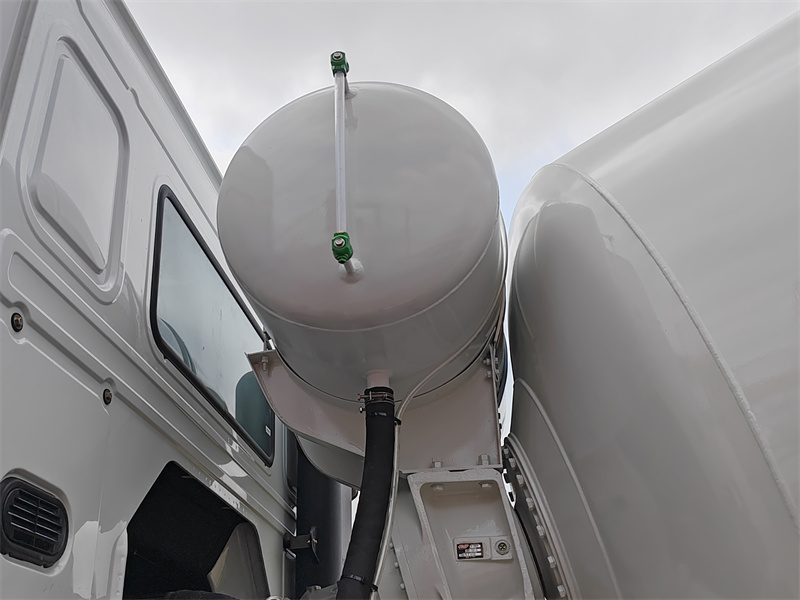

4 سیستم آبرسانی:
مخزن آب ۴۰۰ لیتری دارای منبع تغذیه پنوماتیکی است. این منبع در درجه اول برای تمیز کردن درام مخلوط کن و همچنین خنک کردن سیستم هیدرولیک استفاده میشود.

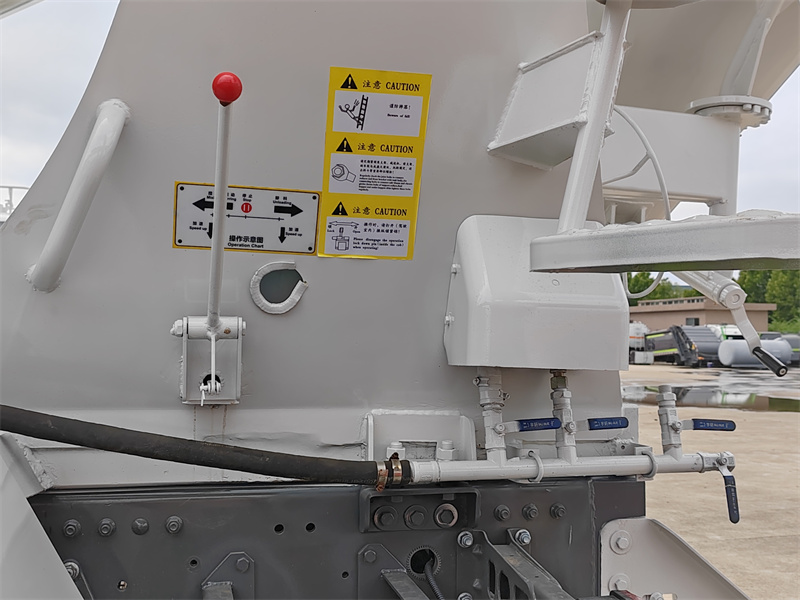

5.سیستم کنترل:

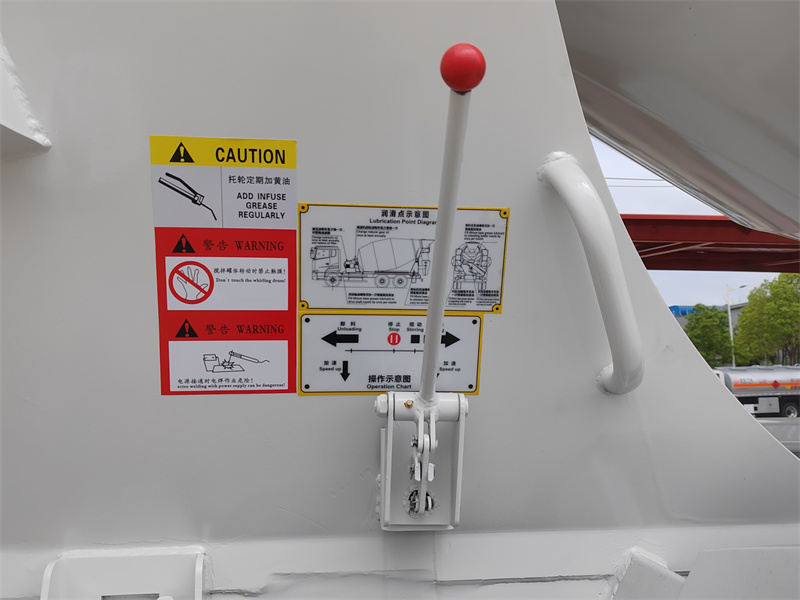

• جویاستیکهای دوگانه در عقب، امکان عملیات هماهنگ را فراهم میکنند و به اپراتور اجازه میدهند تا فرآیند تخلیه را از هر دو طرف وسیله نقلیه به وضوح مشاهده کند و به راحتی سرعت و جهت بارگیری و تخلیه را کنترل کند و عملیات ساده و بیدردسری را تضمین کند.
• جهت چرخش درام مخلوط کن را کنترل میکند و چرخش رو به جلو را در حین تغذیه و حمل و نقل تضمین میکند. چرخش معکوس در هنگام تخلیه.
• سرعت درام مخلوط کن را کنترل میکند.

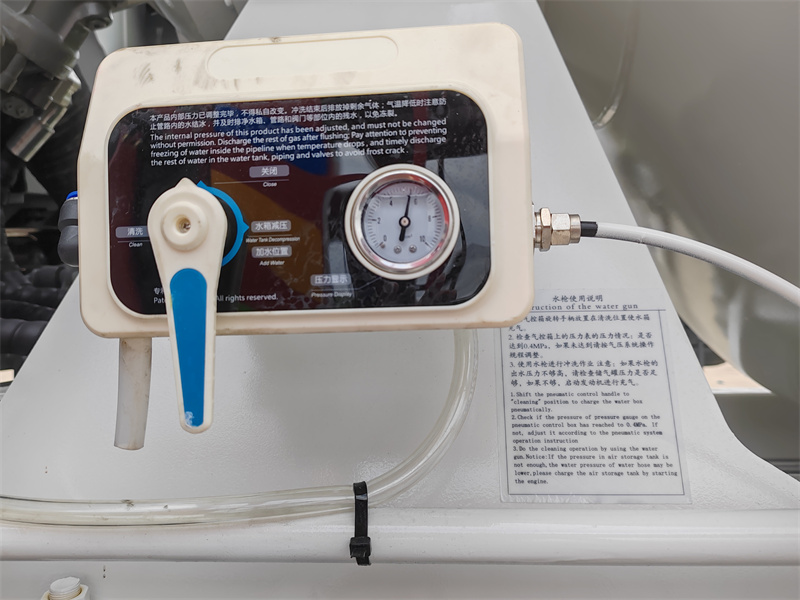

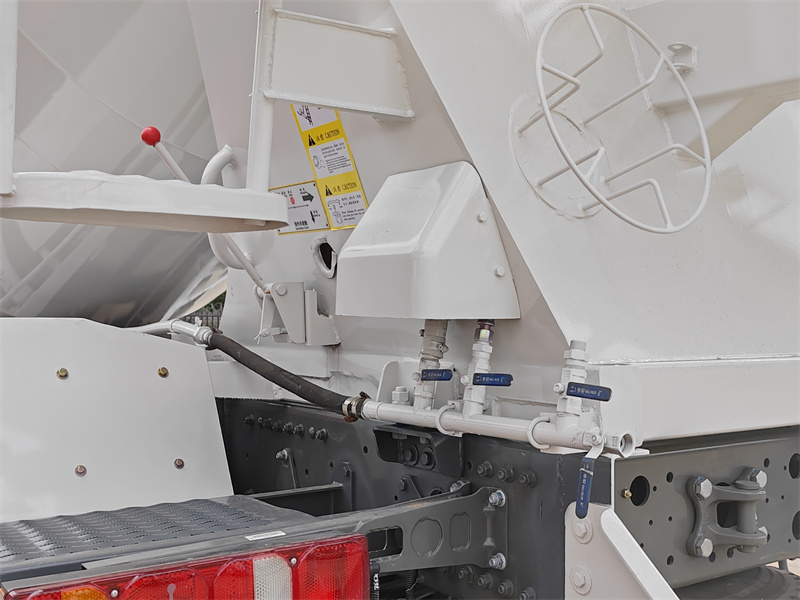

6. مجموعه جعبه کنترل هوا
عملکردهای چرخش رو به جلو و معکوس مخزن، روشن و خاموش کردن پمپ آب، و مکش و تخلیه هوا را یکپارچه میکند.
» Ⅳ.سناریوهای قابل اجرا:
• ساخت و ساز شهری: حمل بتن در فاصله 30 کیلومتری برای ساختمانهای مسکونی مرتفع و مجتمعهای تجاری.
• زیرساختهای روستایی: سخت کاری جاده، آبیاری و سایر عملیات جادههای باریک.
• مهندسی تخصصی: حمل بتن با عیار بالا (C60+)، بتن خود تراز شونده، بتن مسلح به الیاف و سایر کاربردهای دشوار.
