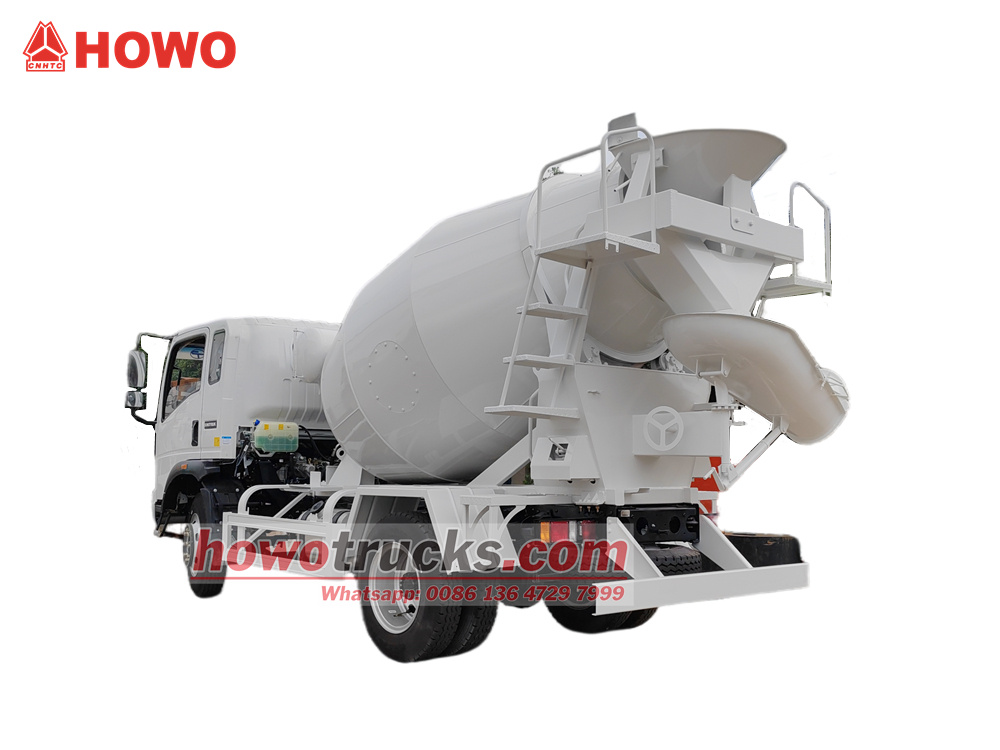

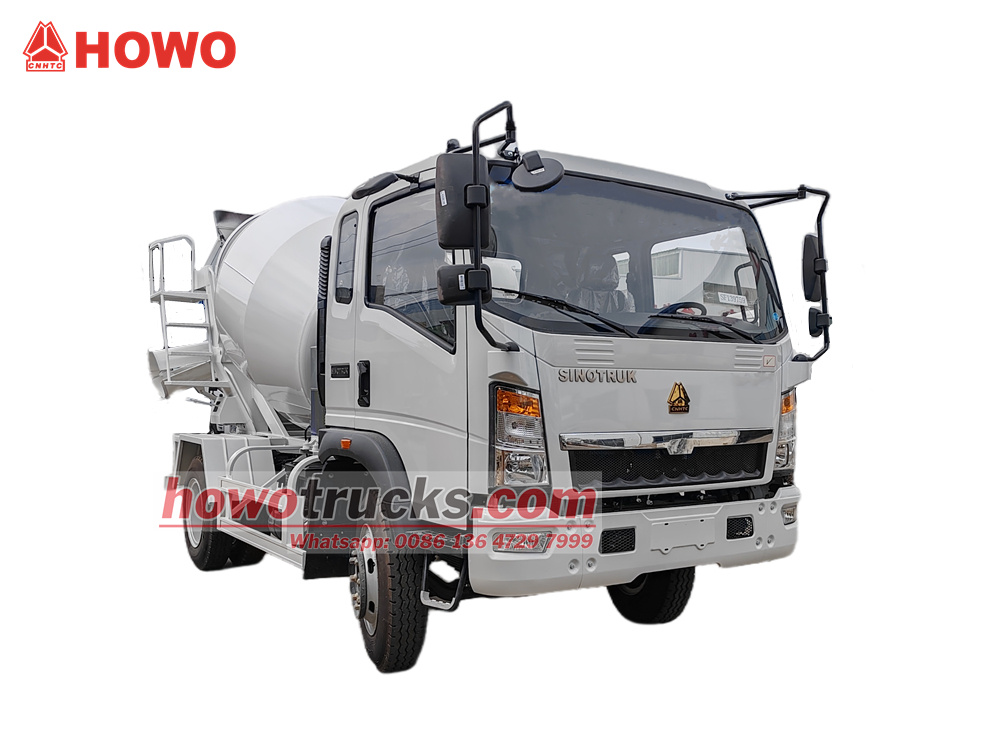

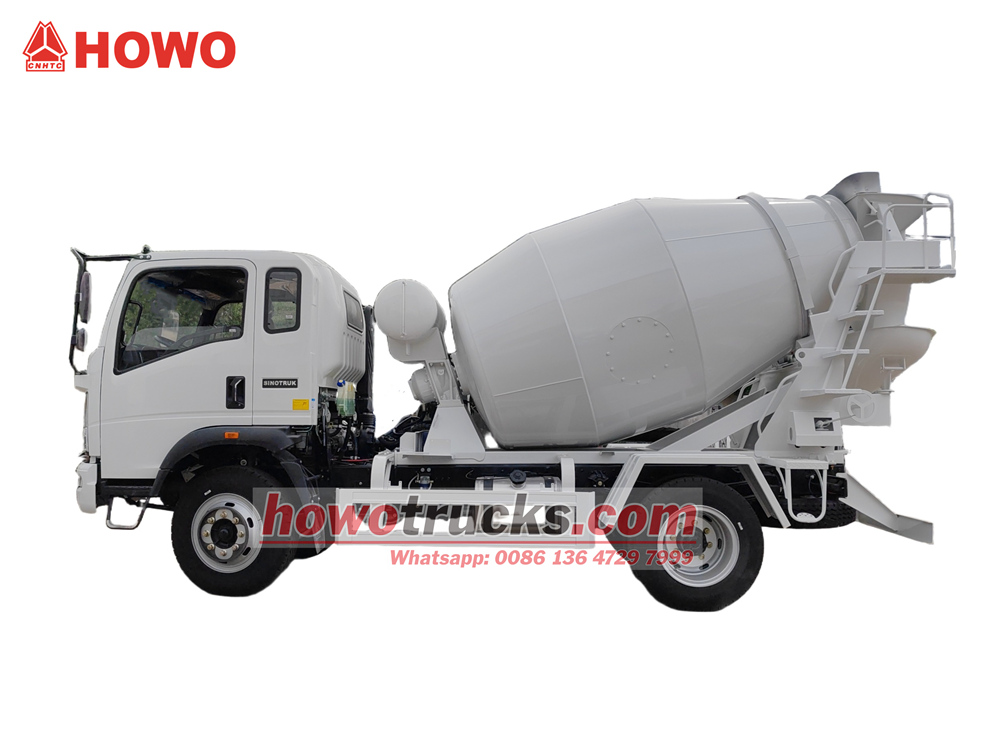

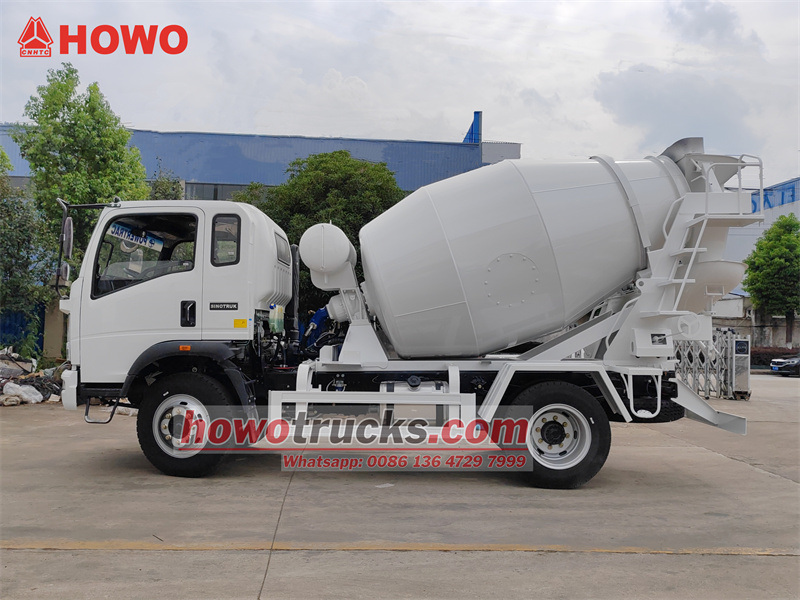

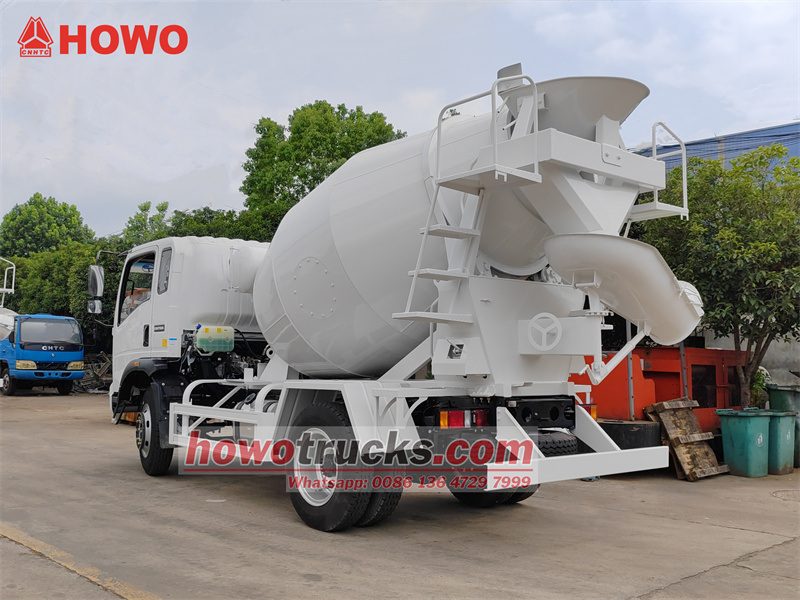

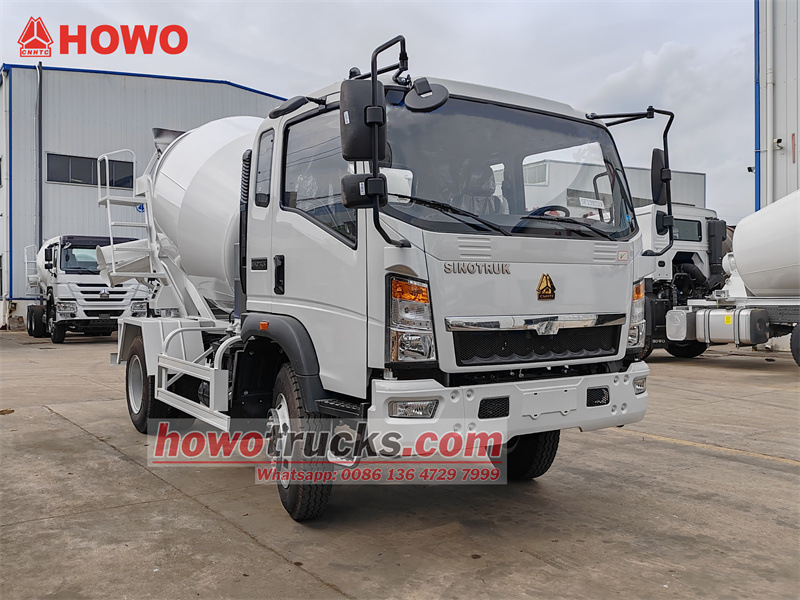

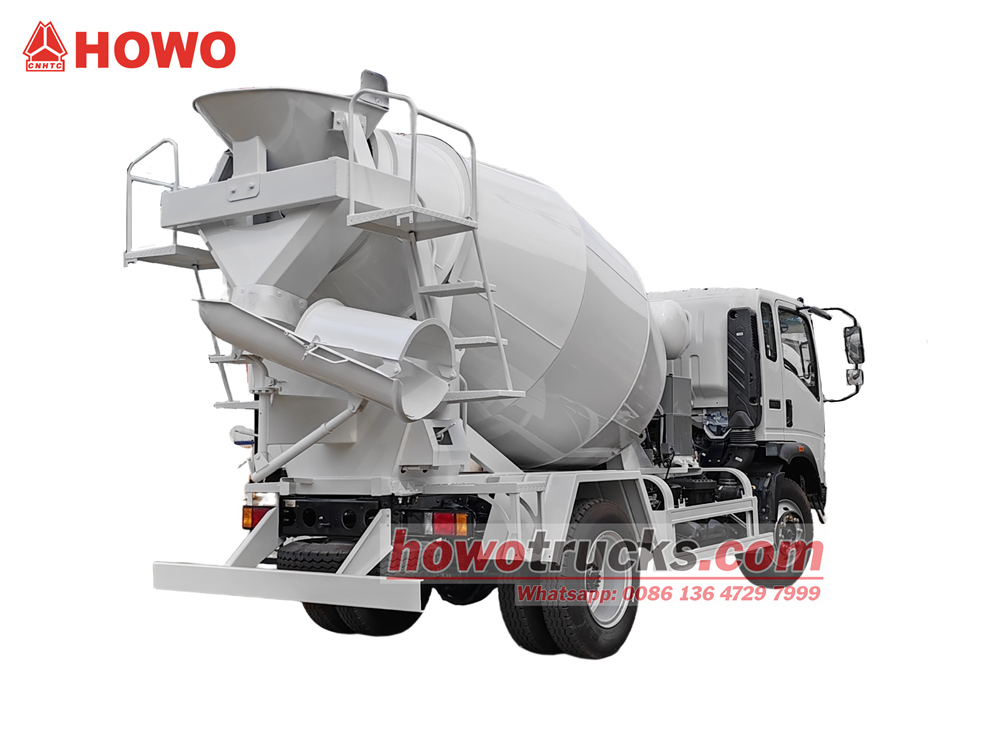

کامیون میکسر بتن ۵ متر مکعبی HOWO از مدل نیمه کابین HOWO 2080 با ردیفهای مختلف بهره میبرد که وزن کل آن ۱۶ تن و فاصله بین دو محور آن ۳۸۰۰ میلیمتر است. این کامیون به موتور ۱۸۰ اسب بخاری Sinotruk MC05.18-40 و گیربکس ۱۰ سرعته HW90510C مجهز شده است. مخزن مخلوطکن بالایی دارای ظرفیت ۵ متر مکعب است و از فولاد منگنزی Q355 ساخته شده است. بدنه مخزن ۴ میلیمتر و سر آن ۶ میلیمتر است. این کامیون به کاهنده Keyi، پمپ و موتور هیدرولیک Interpap ایتالیایی، رادیاتور ساخت چین، مجموعه جعبه کنترل هوا، ظرفیت مخزن آب ۴۰۰ لیتر، منبع تغذیه آب با فشار هوا، دستههای کنترل دو طرفه در انتهای کامیون، عملکرد اتصال و میزان پسماند کم مجهز شده است.
ظرفیت کاری :
5cbmنوع کابین :
Howo 2080 one and half row cabinسیستم درایو :
4x2,LHDفاصله بین دو محور (میلیمتر) :
3800 mmمخصوص موتور :
180HP / SINOTRUK MC05.18-40جعبه دنده :
HW90510C, 10-speed, manualمحور جلو (کیلوگرم) :
6000محور عقب (کیلوگرم) :
10000کامیون میکسر بتن هوو درام 5cbm برای پروژههای کوچک و متوسط طراحی شده است. این دستگاه از یک موتور ۱۸۰ اسب بخاری Sinotruk و یک گیربکس ۱۰ سرعته بهره میبرد که منجر به یک سیستم انتقال قدرت قدرتمند و کممصرف میشود. سیستم هیدرولیک اصلی از Interpap ایتالیا تهیه شده است که اختلاط و تخلیه روان و کارآمد با حداقل پسماند را تضمین میکند. درام اختلاط با طراحی علمی، از فناوری پیشرفته اختلاط برای اختلاط یکنواختتر بتن استفاده میکند و به طور موثر از جداشدگی جلوگیری کرده و کیفیت بالای بتن را تضمین میکند. جویاستیکهای دوگانه، عملکرد و مشاهده را تسهیل میکنند و آن را برای ساخت و سازهای شهری، نگهداری جادهها و سایر کاربردها ایدهآل میکنند.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)تعریف و معرفی محصول:
سازنده:گروه کامیونهای سیاس لیمیتد
مزایای عملکرد
۱.تطبیق کارآمد توان و انتقال: یک موتور ۱۸۰ اسب بخاری Sinotruk به همراه یک گیربکس ۱۰ سرعته، سازگاری بالا و انتقال قدرت کارآمدی را ارائه میدهد.
۲. طراحی علمی مخزن: فولاد منگنزی Q355 با منحنی مارپیچی لگاریتمی دوگانه، همگنی بتن را تضمین میکند، پسماند را به حداقل میرساند و ضایعات مواد را کاهش میدهد.
۳. عملکرد راحت و ایمن: عملکرد پیوسته، حجم کار اپراتور را کاهش میدهد؛ منبع تغذیه پنوماتیک آب و مخزن آب با ظرفیت بالا، نظافت کارآمد را تضمین میکنند.
۴. هزینههای نگهداری قابل مدیریت: سیستم هیدرولیک مدولار و رادیاتور تولید داخل، دشواری و هزینه تعمیرات بعدی را کاهش میدهد.
» دوم. پارامترهای محصول برای HOWO 5cbm cمیکسر بتنکامیون:
| نور هووکامیون میکسر بتن | ||
| مدل خودرو | CS5160GZR | |
| ابعاد کلی | ۷۲۵ عدد0x23۵۰ برابر۳۳۶۰ عددmm | |
| جی وی دبلیو | 1۶۰۰۰kg | |
| وزن خالص | ۶۷۲۰ کیلوگرم | |
| پارامتر شاسی | ||
| برند شاسی | سینوتروک هوو | |
| فاصله بین دو محور | 3800mm | |
| نوع رانندگی | ۴x۲، فرمان چپ | |
| کابین | هوو ۲۰۸۰ یک و نیم ردیفه، با تهویه مطبوع | |
| موتور | نوع | ۴ سیلندر خطی، ۴ زمانه، سوپرشارژ، اینترکولر، آب خنک، |
| Mاودل | سینوتروک MC05.18-40 | |
| توان نامی (اسب بخار) | 180 اسب بخار / ۱۳۲ کیلووات | |
| سرعت نامی | ۲۴۰۰ دور در دقیقه | |
| مکس گشتاور | 700 نیوتن متر | |
| حداکثر سرعت گشتاور | ۱۳۰۰-۱۷۰۰ دور در دقیقه | |
| جابجایی | ۴.۵۸ لیتر | |
| استاندارد انتشار | یورو 4 | |
| نوع سوخت | دیزل | |
| سیستم انتقال قدرت (گیربکس) | HW90510C 10سرعت، دستی | |
| بارگذاری محور جلو | 6۰۰۰ کیلوگرم | |
| بارگذاری محور عقب | 10۰۰۰ کیلوگرم | |
| تایر | ۹.۰۰R20 (۶+۱) | |
| پارامتر درام مخلوط کردن | ||
| مخلوط کردن مواد درام | فولاد مقاوم در برابر سایش با کیفیت بالا | |
| مدل: فولاد منگنز Q355 | ||
| ضخامت بدنه درام: 4میلیمتر، ضخامت پوشش انتهایی: 6 میلیمتر | ||
| ظرفیت همزن | 5m³ | |
| نرخ شارژ | ≥3.2 m³/دقیقه | |
| ابعاد قیف تغذیه بالایی | ≥650 میلیمتر | |
| نرخ تخلیه | ۱.۲≥5 m³/دقیقه | |
| نرخ باقیمانده | ≤0.5٪ | |
| تامین آب | سیستم آبرسانی باریک | |
| ظرفیت مخزن آب | ۴۰۰ لیتر | |
| سرعت چرخش درام میکسر | 0 ~ 12 دور در دقیقه | |
| مدل سیستم عامل | جوی استیک دو طرفه عقب، عملیات پیوند | |
| لوازم جانبی | جعبه ابزار, کاهنده سرعت، پمپ و موتور هیدرولیک، رادیاتور، | |

»سوم.جزئیات محصول

پیکربندی شاسی

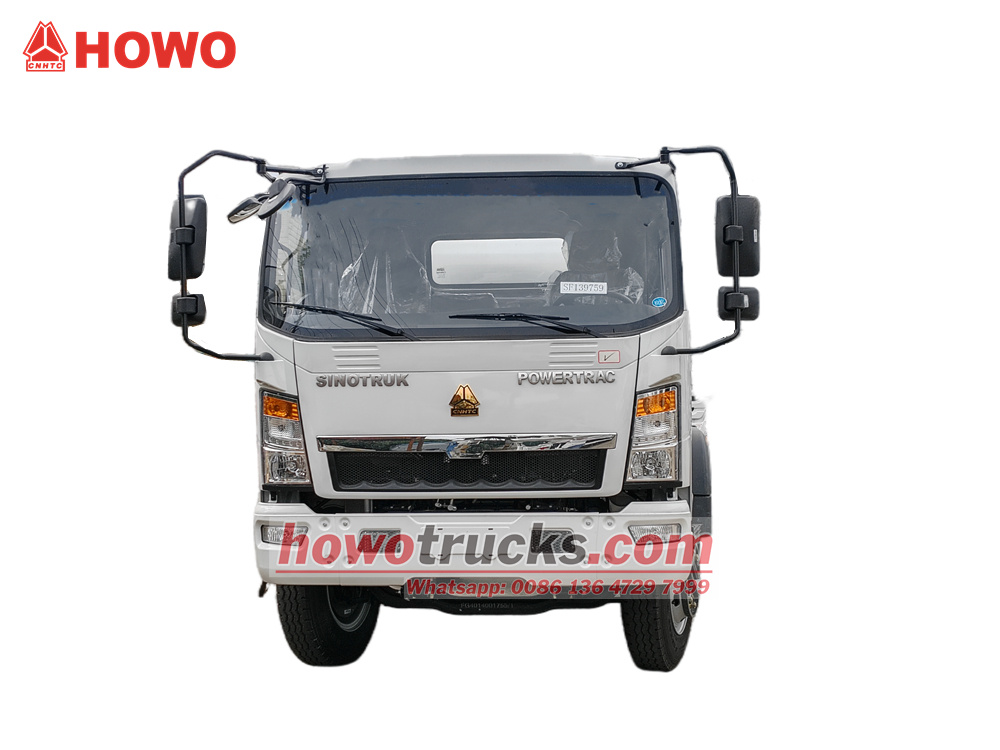

کابین: هوو ۲۰۸۰ نیمه کابین، وزن ناخالص ۱۶ تن، فاصله بین دو محور ۳۸۰۰ میلیمتر
موتور:
• SINOTRUK MC05.18-40 / 180 اسب بخار، حجم موتور 4.58 لیتر، حداکثر گشتاور 700 نیوتن متر·متر (۱۳۰۰-۱۷۰۰ دور در دقیقه)، مطابق با استانداردهای انتشار آلایندههای چین IV.
• طراحی چهار سیلندر خطی، توربوشارژ و خنککننده داخلی، توان خروجی و مصرف سوخت را متعادل میکند و آن را برای حمل و نقل بتن در مسافتهای متوسط و کوتاه مناسب میسازد.
انتقال: گیربکس اختصاصی 10 سرعته SINOTRUK دارای نسبت دنده اول بزرگ برای قابلیت شروع قوی در بارهای سنگین است. دندههای متعدد و گامهای نسبت باریک، تعویض دنده نرم و راندمان سوخت را تضمین میکنند.

بالایی مخلوط کردن سیستم

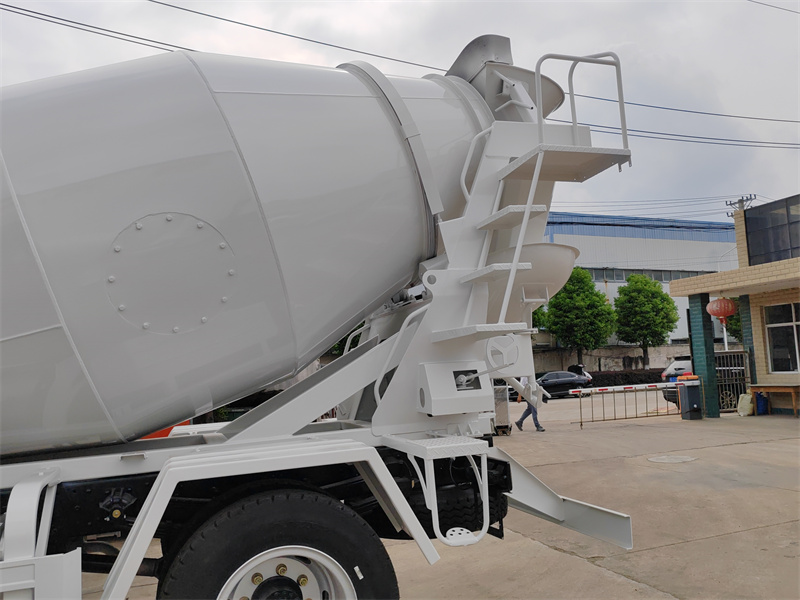

مخزن فولاد منگنزی Q355 با ظرفیت ۵ متر مکعب:
• ضخامت مخزن: ۴ میلیمتر، ضخامت سر: ۶ میلیمتر، استحکام بالا و مقاومت در برابر سایش، مناسب برای عملیات اختلاط با شدت بالا.
• طراحی منحنی مارپیچی لگاریتمی دوگانهn مسیر جریان بتن را بهینه میکند، جداشدگی را کاهش میدهد و میزان پسماند را کم میکند.

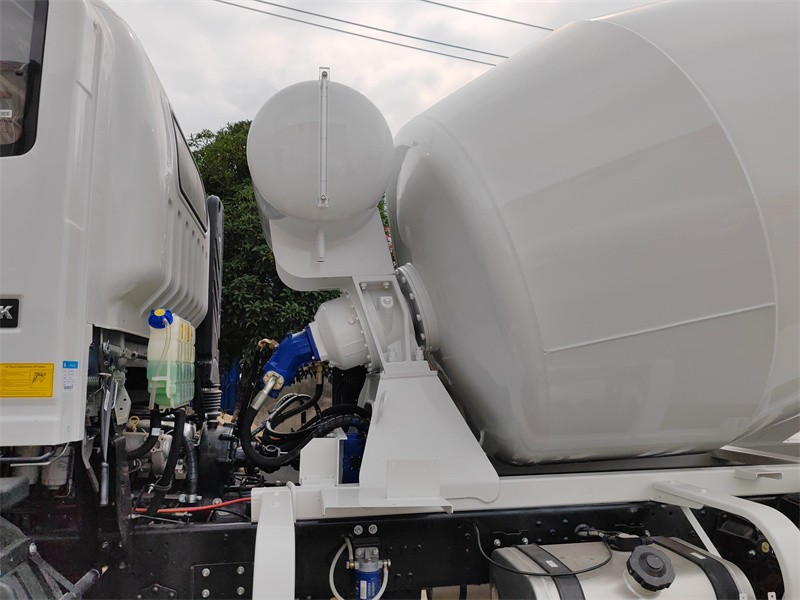

اجزای اصلی
• کاهنده: کیی
• پمپ و موتور هیدرولیک: ایتالیا برند اینترپپ. بسیار کارآمد و قابل اعتماد، با انتقال قدرت پایدار، که چرخش مداوم مخزن را تضمین میکند.

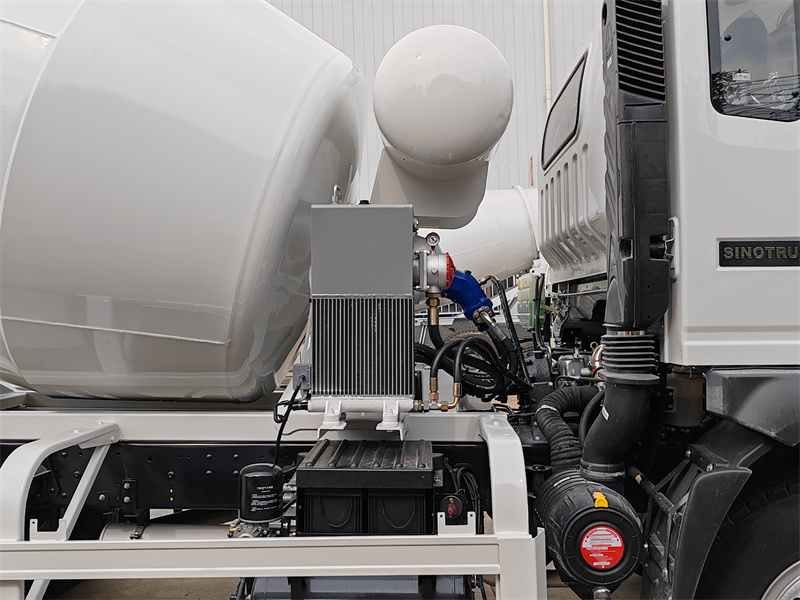

• رادیاتور: اتلاف گرما را بهینه میکند، از گرم شدن بیش از حد سیستم هیدرولیک جلوگیری میکند و عمر تجهیزات را افزایش میدهد.
• سیستم آبرسانی: مخزن آب ۴۰۰ لیتری، منبع تغذیه پنوماتیکی.
• جعبه کنترل هوا: این سیستم با شیرهای دستی، شیرهای برقی و سوئیچهای فشار یکپارچه شده و کنترل خودکار را محقق کرده و پایداری سیستم را افزایش میدهد.

سیستم کنترل

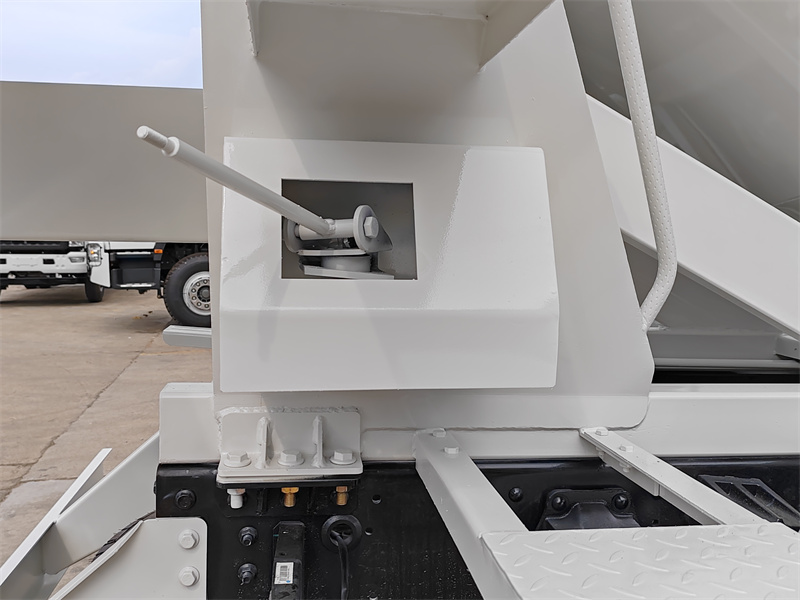

• جویاستیکهای دوگانه عقب: پشتیبانی از عملکرد سمت چپ و راست و کابین، به اپراتور اجازه میدهد تا به راحتی چرخش مخزن، تخلیه و سایر اقدامات را از موقعیتهای مختلف کنترل کند.
• طراحی کنترل پیوندی: فرآیند عملیاتی را ساده میکند، کارایی را بهبود میبخشد و خطر سوء استفاده را کاهش میدهد.
» Ⅳ. کاراصل:
کامیون درام میکسر ترانزیت هوو 5 cbmتوسط موتور شاسی تغذیه میشود که یک پمپ هیدرولیک را از طریق جعبه انتقال نیرو به حرکت در میآورد. سپس روغن هیدرولیک تحت فشار به موتور هیدرولیک پمپ میشود و کاهنده را به حرکت در میآورد که به نوبه خود مخزن اختلاط را به چرخش مداوم وادار میکند. تیغههای مارپیچی لگاریتمی دوگانه داخلی مخزن، نیروی گریز از مرکز و رانش ایجاد میکنند و بتن را در امتداد یک مسیر مارپیچی هدایت میکنند و از جدا شدن بتن جلوگیری کرده و اختلاط یکنواخت را محقق میسازند. در طول مرحله بارگیری، مخزن به سرعت میچرخد تا بارگیری را تسریع کند. در طول حمل و نقل، سرعت چرخش رو به جلو را کم نگه میدارد تا از سفت شدن بتن جلوگیری شود. در طول تخلیه، مخزن با سرعت بالا کج و معکوس میشود و با استفاده از تیغههای مارپیچی، بتن را به سمت دریچه تخلیه هدایت میکند. سپس از یک سیستم تأمین آب پنوماتیک برای تمیز کردن داخل مخزن استفاده میشود. کل فرآیند توسط یک سیستم هیدرولیک هماهنگ و ساختار مکانیکی کنترل میشود و اختلاط مداوم و یکنواخت بتن را از زمان اختلاط تا تخلیه تضمین میکند.
