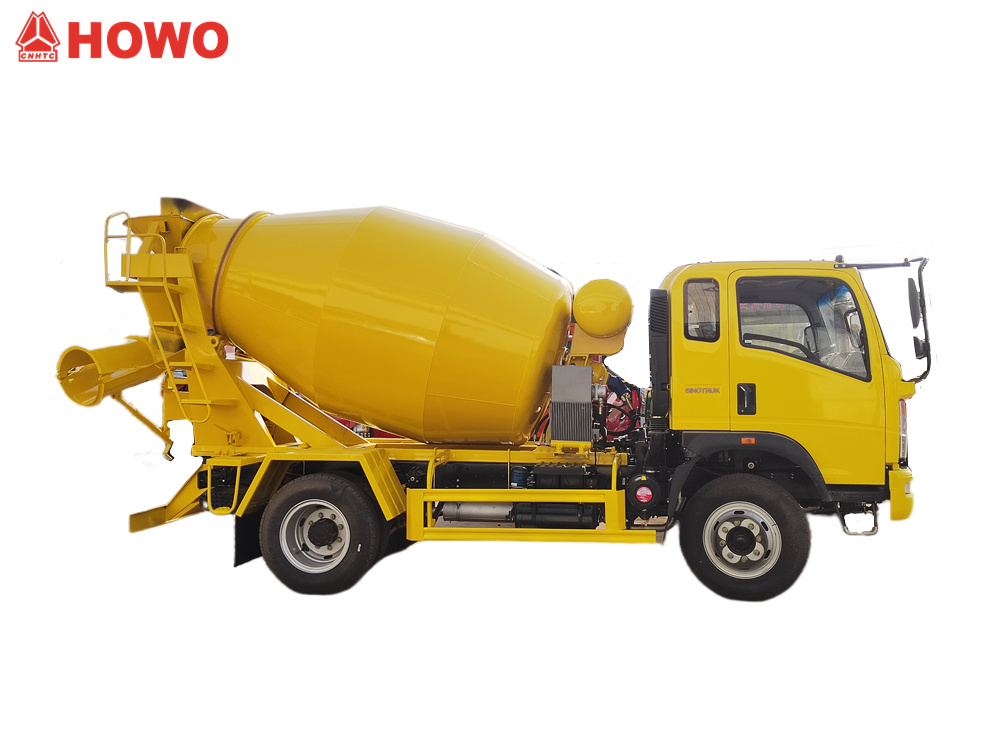

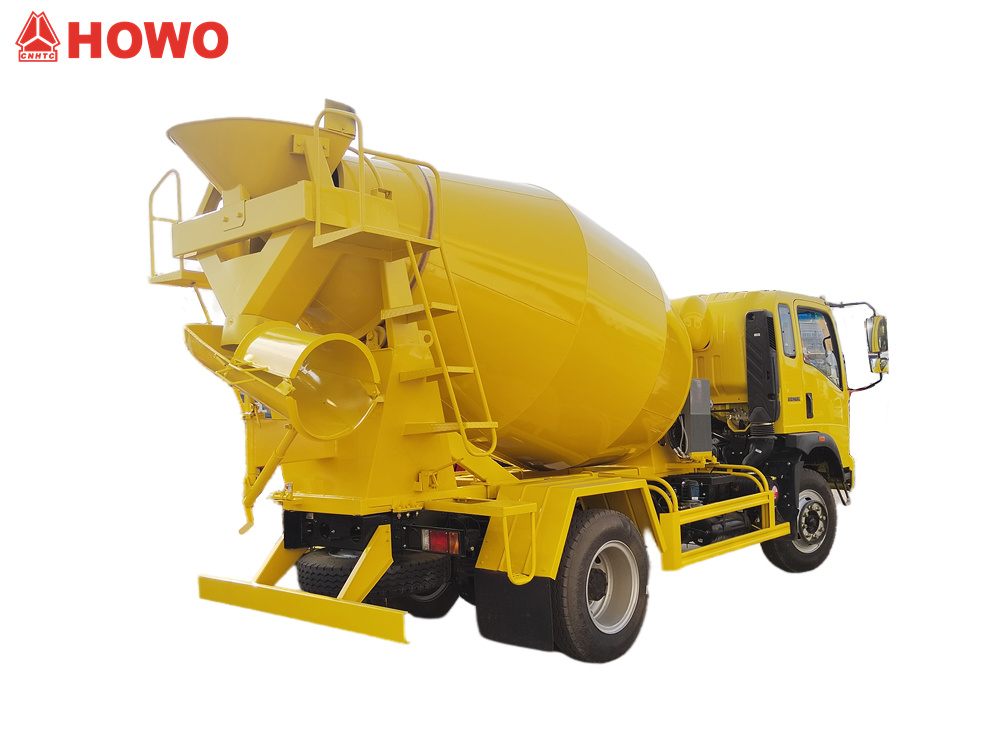

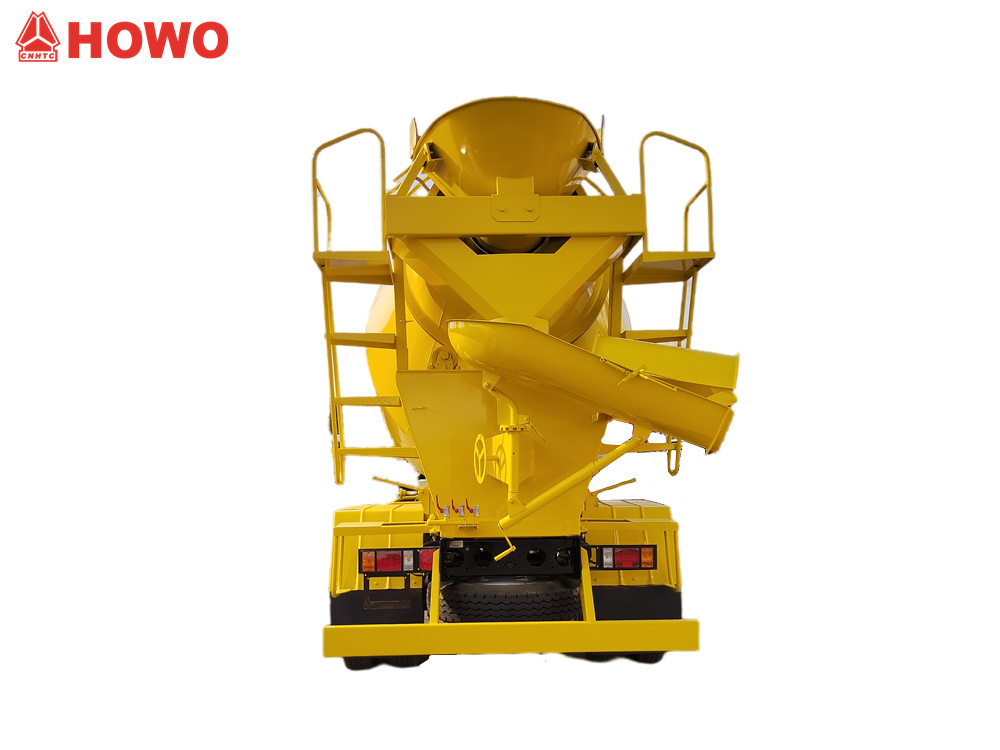

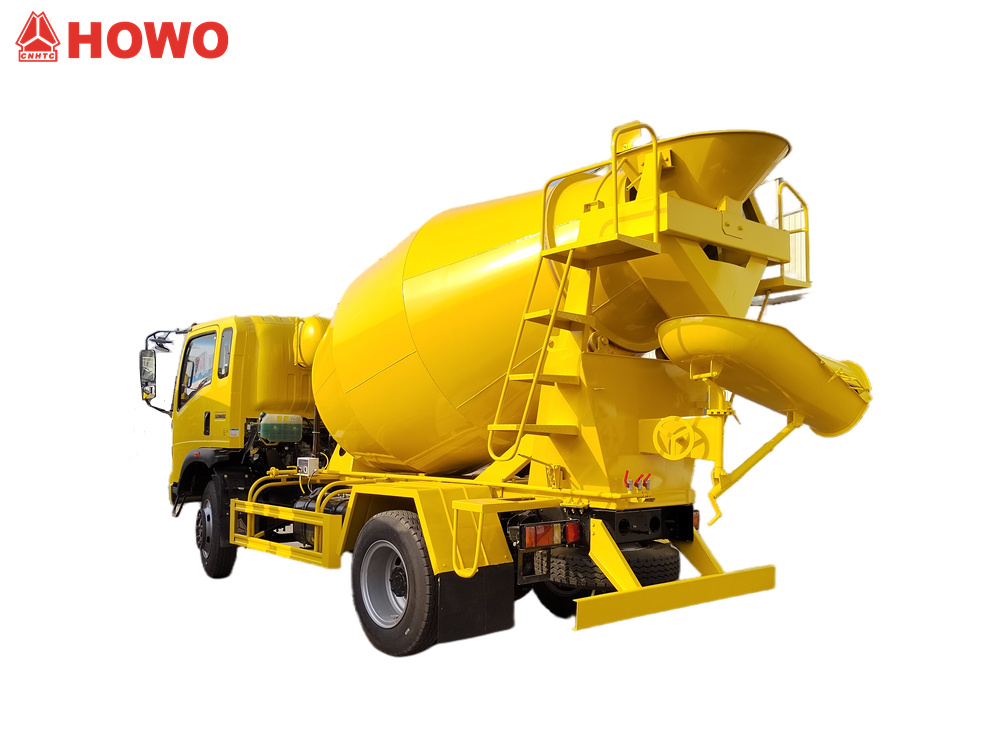

کامیون میکسر بتن HOWO 5 متر مکعبی، از کابین ردیف و نیم کابین HOWO 2080 با جرم کل 16 تن و فاصله بین دو محور 3800 میلیمتر استفاده میکند. این کامیون به موتور SINOTRUK MC05.18-40 با قدرت 180 اسب بخار و گیربکس 10 سرعته HW90510C مجهز شده است. مخزن مخلوطکن بالایی دارای ظرفیت 5 متر مکعب است و از فولاد منگنزی Q355 ساخته شده است. بدنه مخزن 4 میلیمتر و سر آن 6 میلیمتر است. این کامیون به کاهنده سرعت، پمپ و موتور هیدرولیک، رادیاتور، مجموعه جعبه کنترل هوا، ظرفیت مخزن آب 400 لیتر، منبع تغذیه آب با فشار هوا، دستههای کنترل دو طرفه در انتهای کامیون، عملکرد اتصال و میزان پسماند کم مجهز شده است.
ظرفیت کاری :
5cbmنوع کابین :
Howo 2080 one and half row cabinسیستم درایو :
4x2,LHDفاصله بین دو محور (میلیمتر) :
3800 mmمخصوص موتور :
180HP / Sinotruk MC05.18-40جعبه دنده :
HW90510C, 10-speed, manualمحور جلو (کیلوگرم) :
6000محور عقب (کیلوگرم) :
10000کامیون درام میکسر ترانزیت HOWO 5 cbm یک وسیله نقلیه ساختمانی متوسط کارآمد و قابل اعتماد است. این وسیله نقلیه مجهز به موتور اثبات شده Sinotruk MC05 سری 180 اسب بخاری و گیربکس ده سرعته HW90510C، قدرت قدرتمند و راندمان سوخت عالی را ارائه میدهد. مخزن مخلوط 5 متر مکعبی، ساخته شده از فولاد منگنز Q355، عملکرد عملیاتی عالی با سرعت بارگیری ... را ارائه میدهد. ≥۳ متر³/ دقیقه، نرخ تخلیه ≥۱.۲ متر³/ دقیقه، و نرخ باقیمانده پایین ≤۰.۵٪. سیستم کنترل اتصال دو طرفه در عقب، عملکرد ایمن و راحت را تضمین میکند و به اپراتور اجازه میدهد کل فرآیند را از هر دو طرف وسیله نقلیه انجام دهد.

کارخانه ما تولید کننده حرفه ای در زمینه کامیون است،
تضمین کیفیت و اصالت تمام محصولات.
»۱. (۱)تعریف و معرفی محصول:
سازنده:گروه کامیونهای سیاس لیمیتد
ویژگیهای کلیدی
۱.با بهرهگیری از مجموعه شاسی اثباتشدهی Sinotruk برای قابلیت اطمینان بالا
۲.بدنه مخزن از جنس فولاد منگنز، مقاوم در برابر سایش و خوردگی است و عمر طولانی آن را تضمین میکند.
۳.بدنه مخزن با ظرفیت بالا، نیازهای کارکرد طولانی مدت را برآورده میکند.
۴.سیستم کنترل اتصال دو طرفه برای عملکرد راحت و کارآمد
۵.طراحی با نرخ پسماند پایین، حداکثر استفاده از بتن را تضمین میکند
» دوم. پارامترهای محصول برای HOWO 5cbm cمیکسر بتنکامیون:
| نور هووکامیون میکسر بتن | ||
| مدل خودرو | CS5160GZR | |
| ابعاد کلی | ۷۲۵ عدد0x2300x۳۱۵۰mm | |
| جی وی دبلیو | 1۶۰۰۰kg | |
| وزن خالص | ۶۷۲۰ کیلوگرم | |
| پارامتر شاسی | ||
| برند شاسی | سینوتروک هوو | |
| فاصله بین دو محور | 3800mm | |
| نوع رانندگی | ۴x۲، فرمان چپ | |
| کابین | هوو ۲۰۸۰ یک و نیم ردیفه، با تهویه مطبوع | |
| موتور | نوع | ۴ سیلندر خطی، ۴ زمانه، سوپرشارژ، اینترکولر، آب خنک، |
| Mاودل | سینوتروک MC05.18-40 | |
| توان نامی (اسب بخار) | 180 اسب بخار / ۱۳۲ کیلووات | |
| سرعت نامی | ۲۴۰۰ دور در دقیقه | |
| مکس گشتاور | 700 نیوتن متر | |
| حداکثر سرعت گشتاور | ۱۳۰۰-۱۷۰۰ دور در دقیقه | |
| جابجایی | ۴.۵۸ لیتر | |
| استاندارد انتشار | یورو 4 | |
| نوع سوخت | دیزل | |
| سیستم انتقال قدرت (گیربکس) | HW90510C 10سرعت، دستی | |
| بارگذاری محور جلو | 6۰۰۰ کیلوگرم | |
| بارگذاری محور عقب | 10۰۰۰ کیلوگرم | |
| تایر | ۹.۰۰R20 (۶+۱) | |
| پارامتر درام مخلوط کردن | ||
| مخلوط کردن مواد درام | فولاد مقاوم در برابر سایش با کیفیت بالا | |
| مدل: فولاد منگنز Q355 | ||
| ضخامت بدنه درام: 4میلیمتر، ضخامت پوشش انتهایی: 6 میلیمتر | ||
| ظرفیت همزن | 5m³ | |
| نرخ شارژ | ≥3.2 m³/دقیقه | |
| ابعاد قیف تغذیه بالایی | ≥650 میلیمتر | |
| نرخ تخلیه | ۱.۲≥5 m³/دقیقه | |
| نرخ باقیمانده | ≤0.5٪ | |
| تامین آب | سیستم آبرسانی باریک | |
| ظرفیت مخزن آب | ۴۰۰ لیتر | |
| سرعت چرخش درام میکسر | 0 ~ 12 دور در دقیقه | |
| مدل سیستم عامل | جوی استیک دو طرفه عقب، عملیات پیوند | |
| لوازم جانبی | جعبه ابزار, کاهنده سرعت، پمپ و موتور هیدرولیک، رادیاتور، | |

»سوم.جزئیات محصول

پیکربندی شاسی

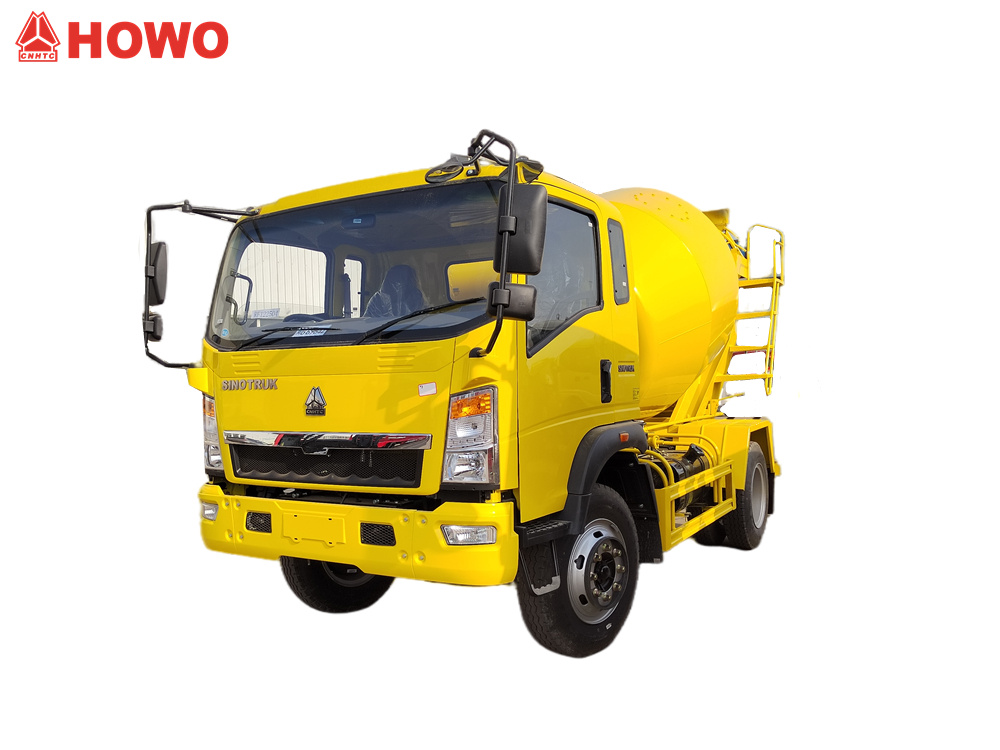

۱. کابین: کامیون نیمه کابین HOWO 2080 (طراحی ارگونومیک، با بالابر برقی شیشه و قفل مرکزی)
۲. جرم ناخالص: ۱۶ تن
۳. فاصله بین دو محور: ۳۸۰۰ میلیمتر (طراحی دو محوره، محور جلو ۶ تنی / محور عقب ۱۰ تنی)
۴. سیستم انتقال قدرت:
◇ موتور: موتور دیزل چهار سیلندر خطی Sinotruk MC05.18-40
◇ قدرت: ۱۳۲ کیلووات (۱۸۰ اسب بخار) در ۲۴۰۰ دور در دقیقه
◇ استاندارد انتشار: ملی چهارم، ۴.۵۸ لیتر
◇ حداکثر گشتاور: ۷۰۰ نیوتن متر (۱۳۰۰-۱۷۰۰ دور در دقیقه)
۵. انتقال: گیربکس دستی ۱۰ سرعته HW90510C (نسبت دنده اول ۱۰.۶۱، نسبت دنده بالا ۰.۷۸)

سیستم بالایی
۱. پارامترهای مخزن:
◇ حجم هندسی: ۵.۲ متر³ (حجم مؤثر واقعی: ۵ متر مکعب)³)
◇ جنس: فولاد منگنزی با استحکام بالا Q355 (مقاومت کششی) ≥ ۴۹۰ مگاپاسکال)
◇ ضخامت مخزن: ۴ میلیمتر (سیلندر اصلی) / ۶ میلیمتر (جلو و عقب)
◇ طراحی تیغه: تیغههای مارپیچ دوتایی (گام ۱۲۰۰ میلیمتر، زاویه ۱۸)°)

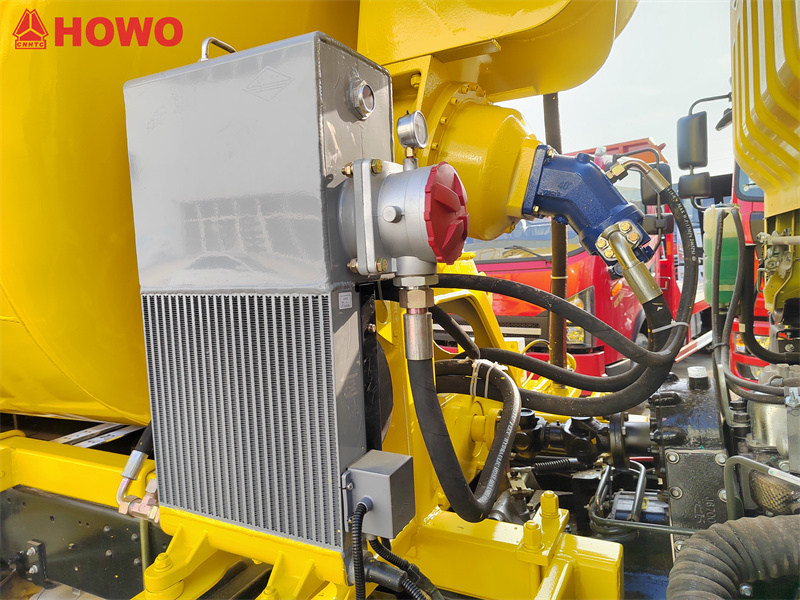

۲. سیستم هیدرولیک:
◇ کاهنده: Keyi Reducer
◇ پمپ هیدرولیک: ویفو
◇ موتور هیدرولیک: ویفو

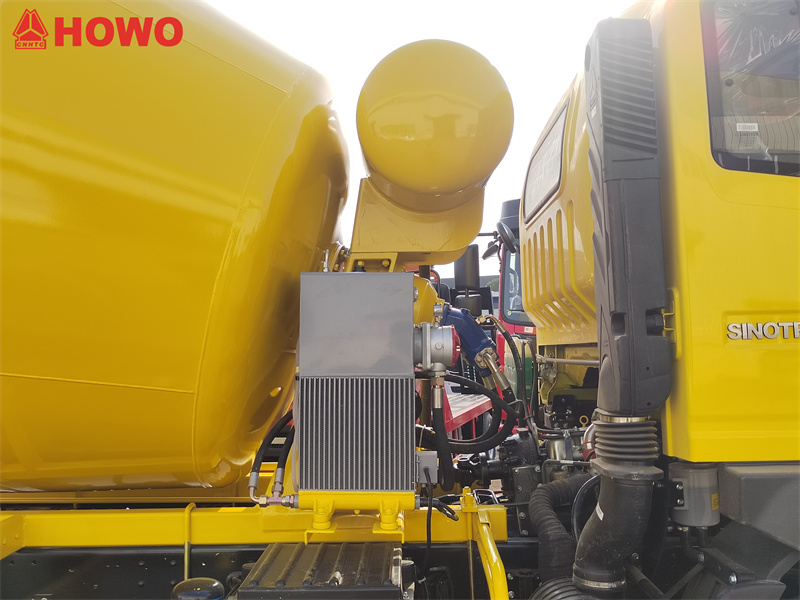

◇ رادیاتور: کایپنگ (منطقه خنک کننده) ≥ ۴ متر²)

۳. سیستمهای کمکی:

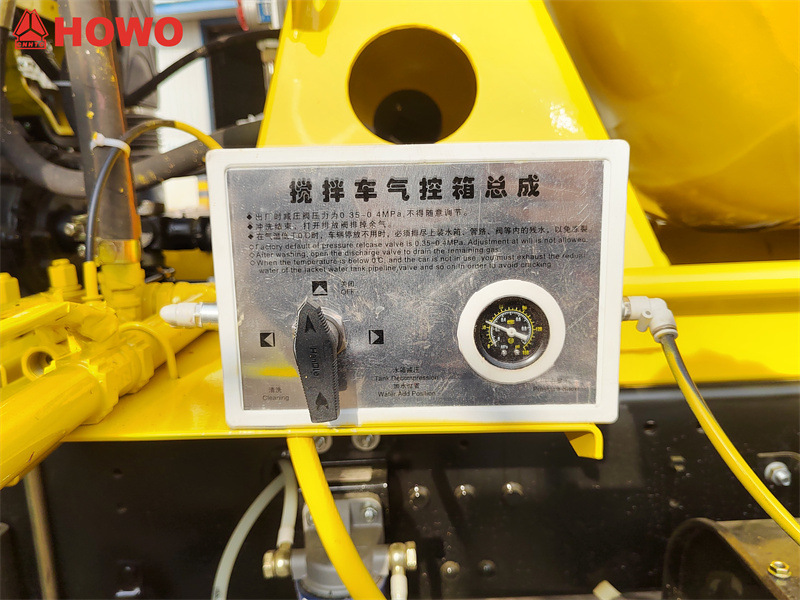

◇ جعبه کنترل هوا: شیر سه حالته چهار طرفه یکپارچه (فشار کاری 0.8 مگاپاسکال)

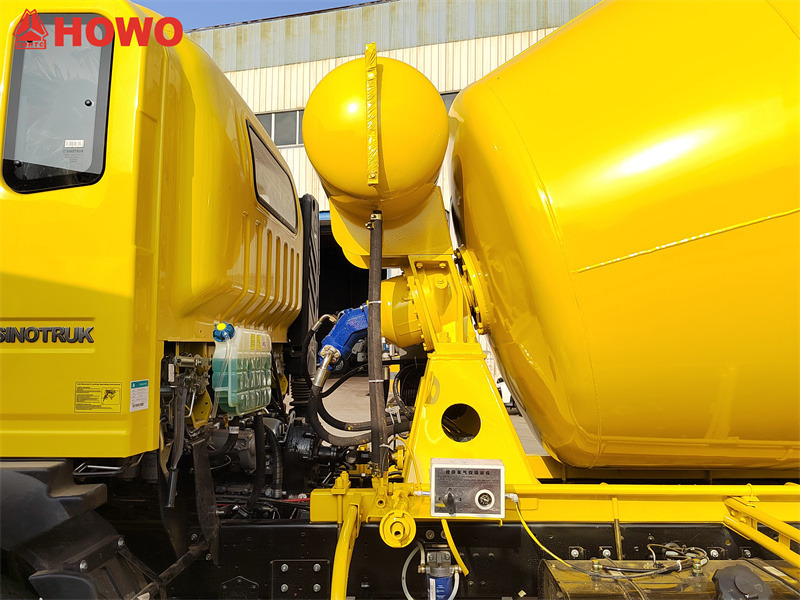

◇ مخزن آب: مخزن استیل ضد زنگ ۴۰۰ لیتری (با سطح سنج و سیستم پر کردن خودکار)

پارامترهای عملکرد
۱. عملکرد تغذیه و تخلیه:

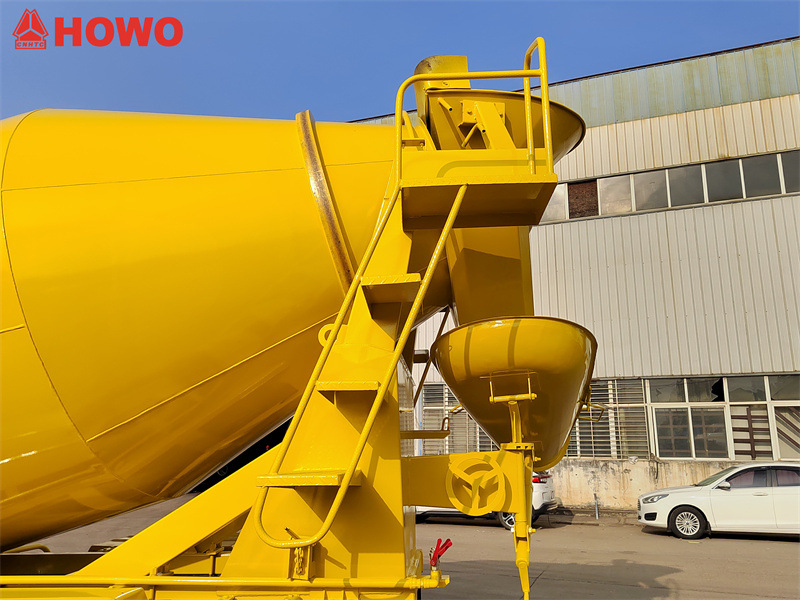

◇ نرخ تغذیه: ≥۳.۲ متر³در دقیقه (در ارتفاع عمودی ۴ متر)
◇ نرخ تخلیه: ≥۱.۲۵ متر³در دقیقه (در طول ناودان ۴.۵ متر)
◇ نرخ پسماند: ≤۰.۵٪
۲. عملکرد مخلوط کردن:
◇ سرعت محدوده: 0-12 دور در دقیقه (سرعت بدون پله) تنظیم)
◇ شیب طبل: ۱۲° (تضمین تخلیه کامل)
◇ محدوده اسلامپ بتن: ۸۰-۲۲۰ میلیمتر

۳. سیستم آبرسانی:
◇ فشار تأمین هوا: 0.3-0.6 مگاپاسکال (قابل تنظیم)
◇ نرخ جریان اسپری آب: ≥۵۰ لیتر در دقیقه (طراحی نازل دوگانه)، برای تمیز کردن مخزن
سیستم کنترل:

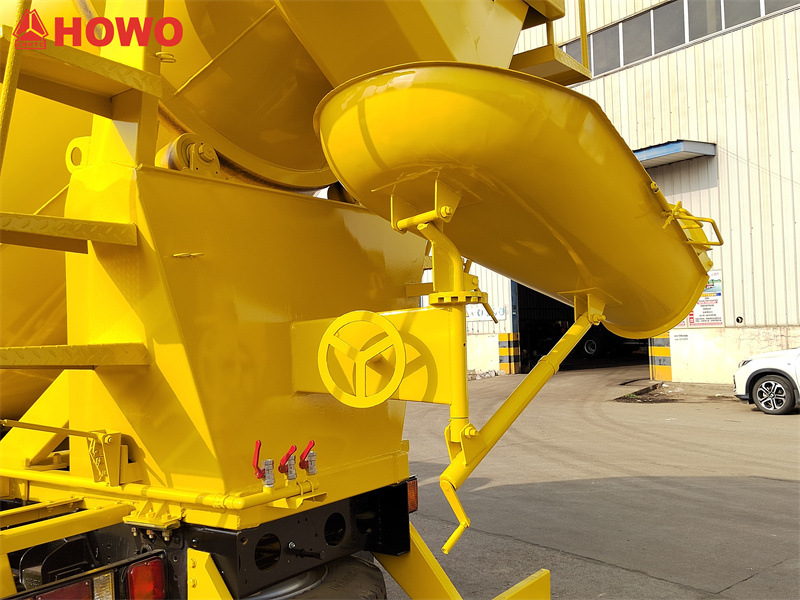

◇دو کنسول کنترل در عقب (یک کنسول در سمت چپ و یک کنسول در سمت راست)
◇مکانیسم کنترل اتصال (تغذیه/مخلوط کردن/تخلیه سه اتصالی)
(1) جهت چرخش درام مخلوط کن را کنترل کنید، به طوری که در هنگام تغذیه و حمل و نقل به جلو بچرخد و در هنگام تخلیه در جهت معکوس بچرخد.
(2) سرعت درام مخلوط کن را کنترل کنید
◇دستگاه ترمز اضطراری
» Ⅳ. کاراصل:
هسته اصلی سیستم در انتقال قدرت هماهنگ و کنترل سیال قرار دارد. یک موتور ۱۸۰ اسب بخاری Sinotruk، پس از تنظیم توسط یک گیربکس ۱۰ سرعته، یک پمپ هیدرولیک را از طریق یک PTO (محور انتقال قدرت) به حرکت در میآورد. این انرژی مکانیکی به روغن فشار بالا تبدیل میشود که موتور هیدرولیک را به حرکت در میآورد. سپس یک کاهنده سرعت، سرعت را کاهش و گشتاور را افزایش میدهد و مخزن را با تنظیم سرعت بدون پله از ۰ تا ۱۲ دور در دقیقه برای مخلوط کردن بتن به حرکت در میآورد.
این مخزن از طراحی تیغه دو مارپیچ از جنس فولاد منگنز Q355 بهره میبرد. در طول حمل و نقل، مخزن با سرعت کم (2-4 دور در دقیقه) میچرخد تا توزیع یکنواخت بتن تضمین شود. در طول تخلیه، با سرعت بالا (8-12 دور در دقیقه) میچرخد و با دسته کنترل دم هماهنگ میشود تا زاویه ناودان تخلیه را برای تخلیه کارآمد تنظیم کند. سیستم تامین آب پنوماتیک، مخزن آب را تحت فشار قرار میدهد و آب را با سرعت جریان ... اسپری میکند. ≥۵۰ لیتر در دقیقه برای جلوگیری از انجماد. همراه با یک سر با ضخامت ۶ میلیمتر و نوارهای آببندی دو لایه، میزان باقیمانده تا ... کنترل میشود. ≤۰.۵٪.
